Широкополосная АС на «150 ГДШ-35-8 Ноэма»

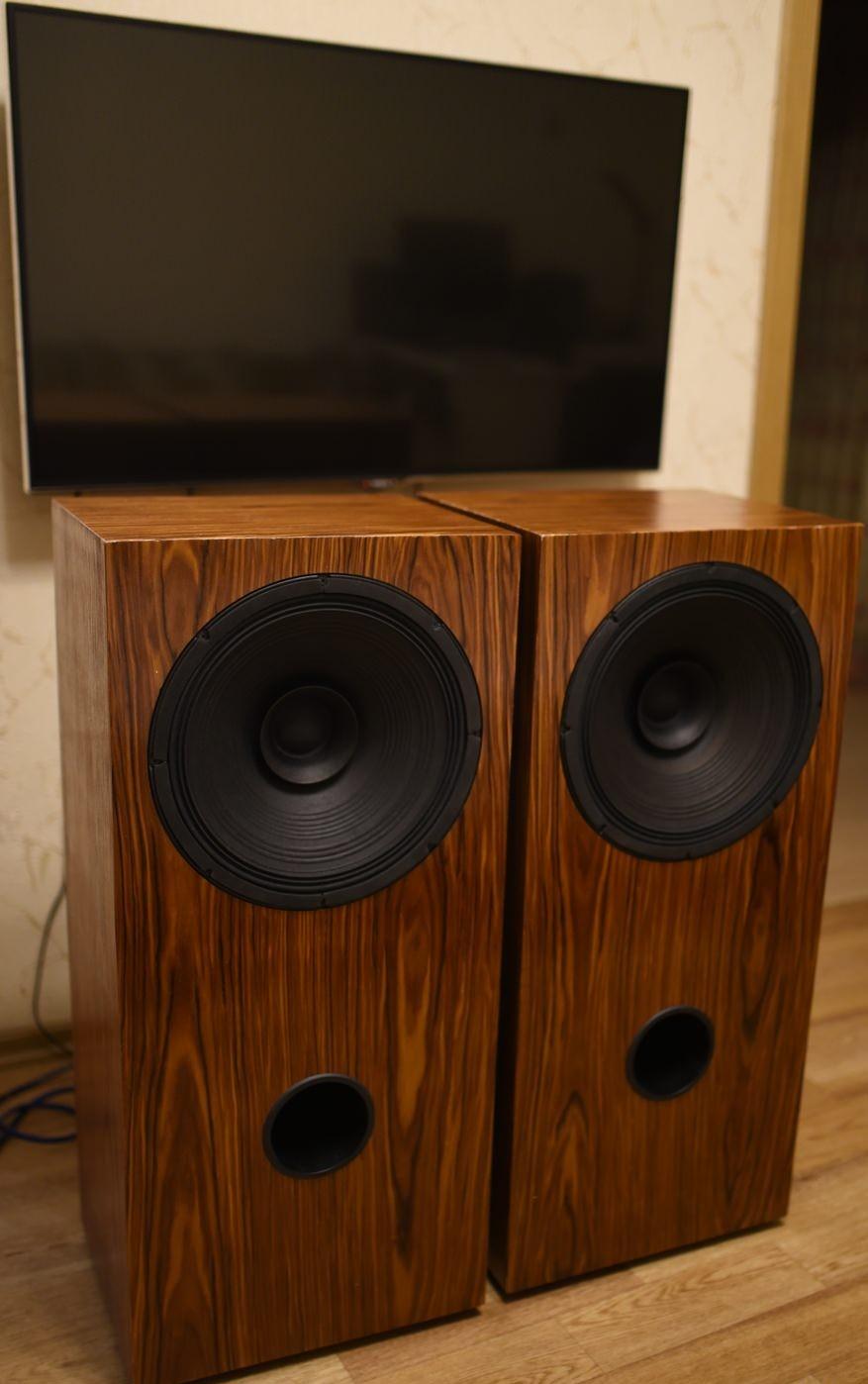

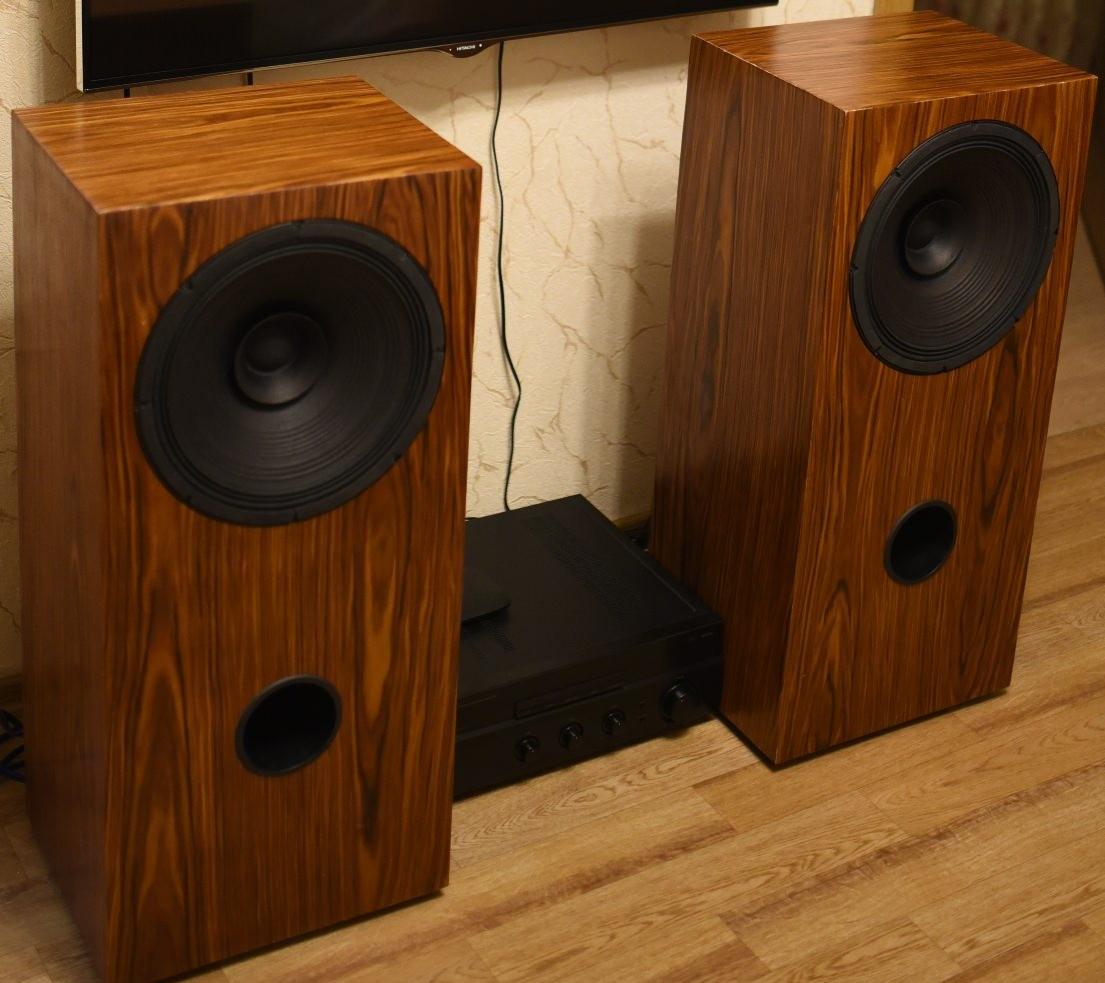

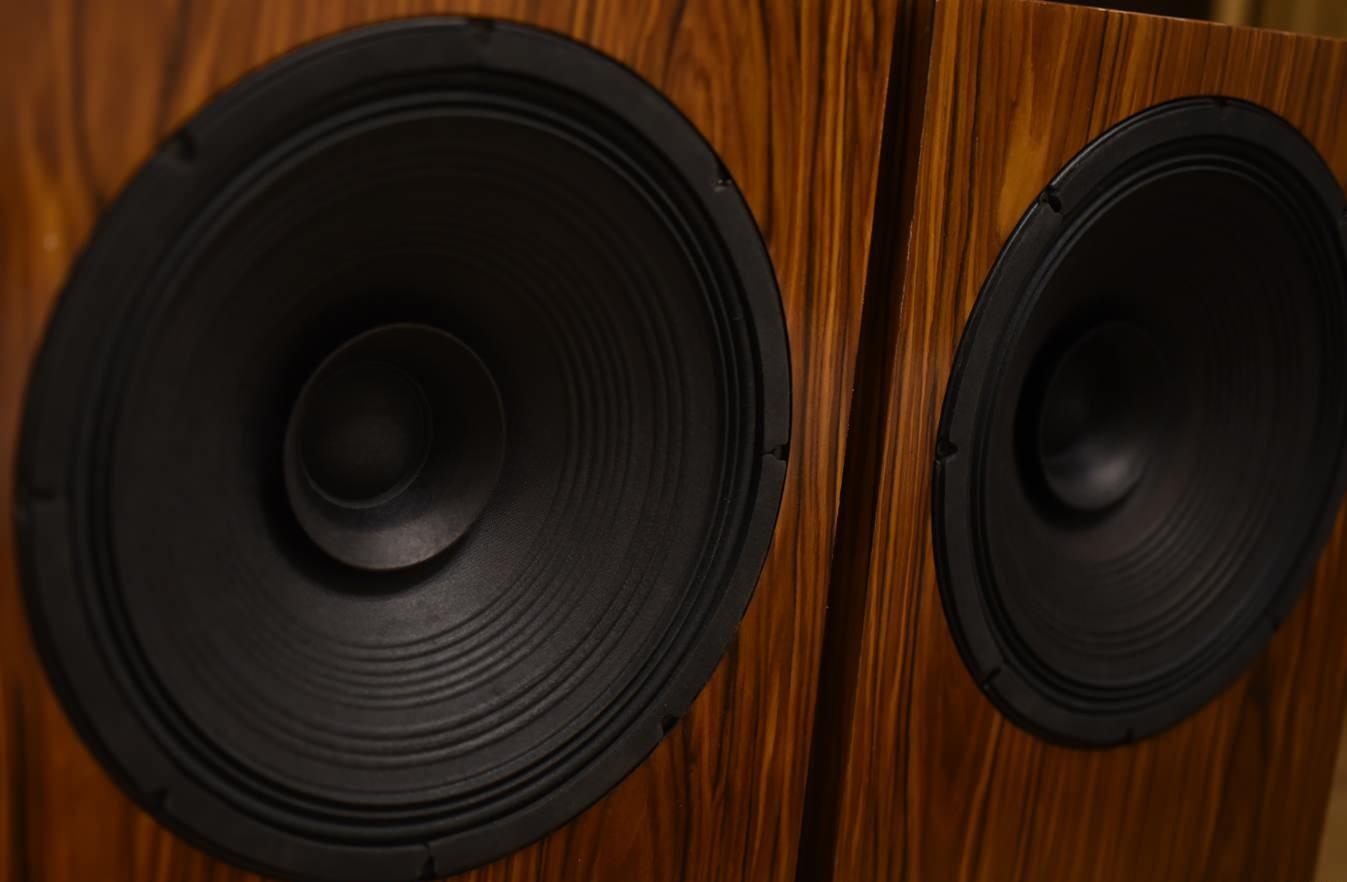

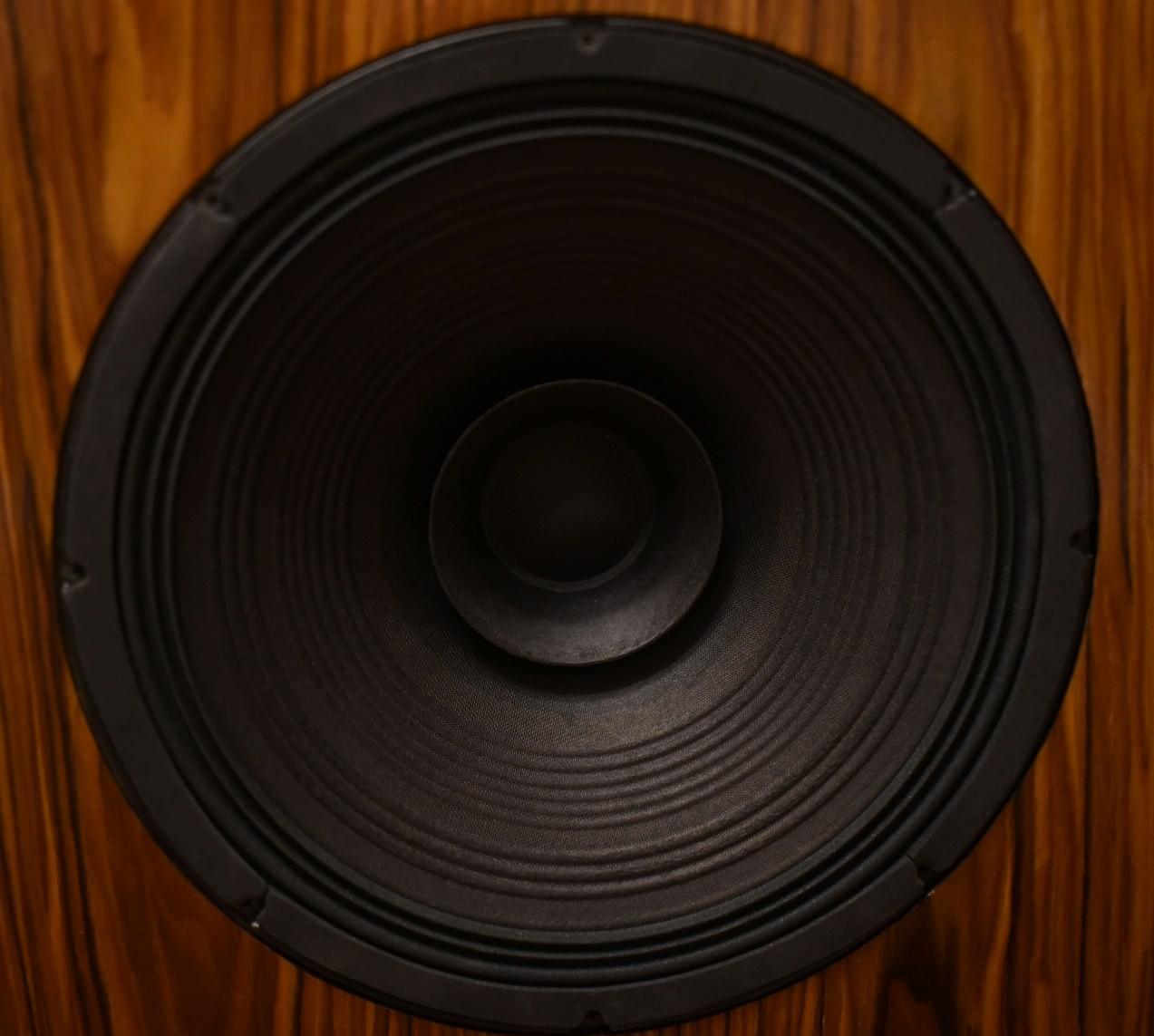

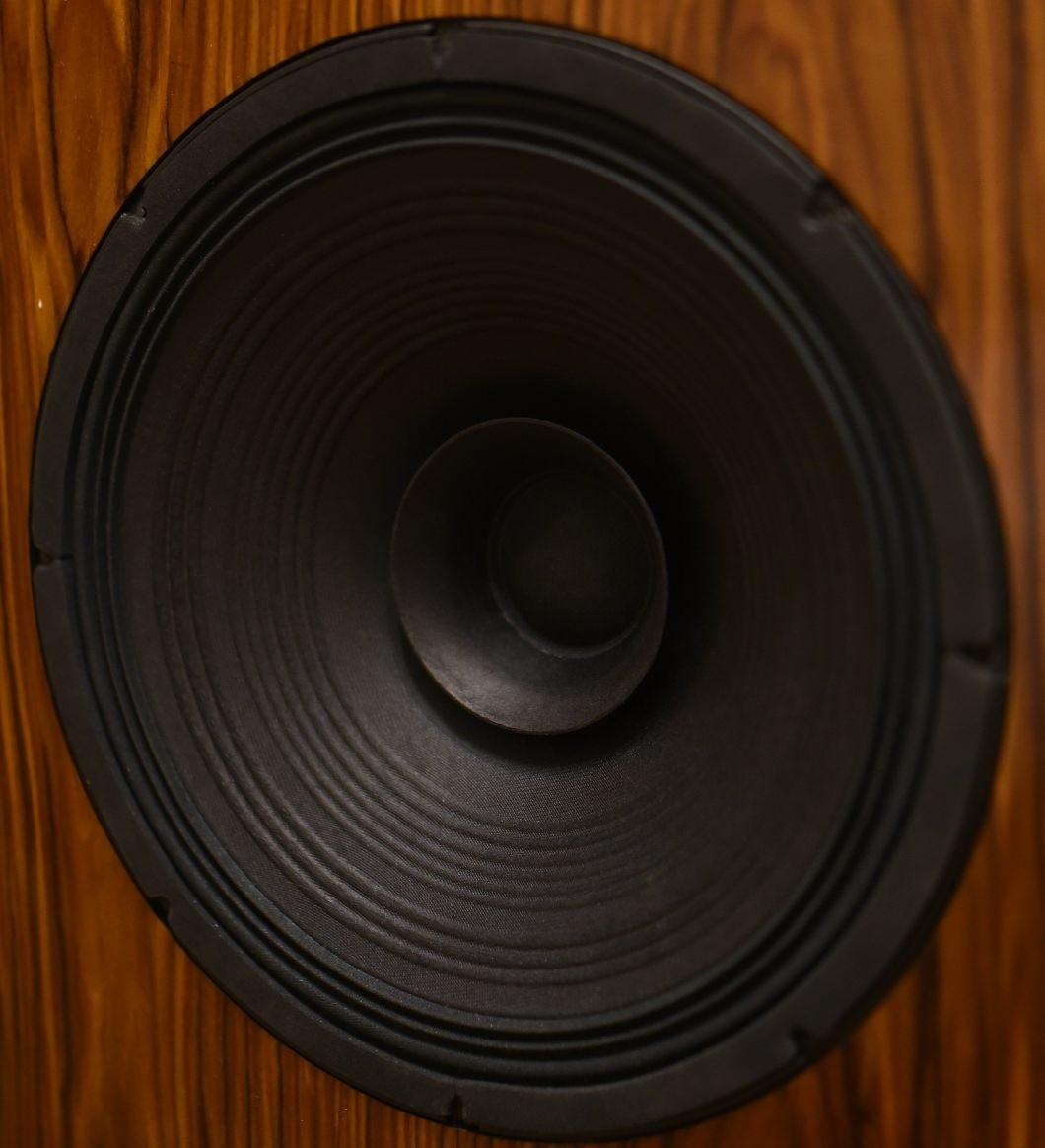

За основу были взяты динамики Ноэма 150 ГДШ-35-8.

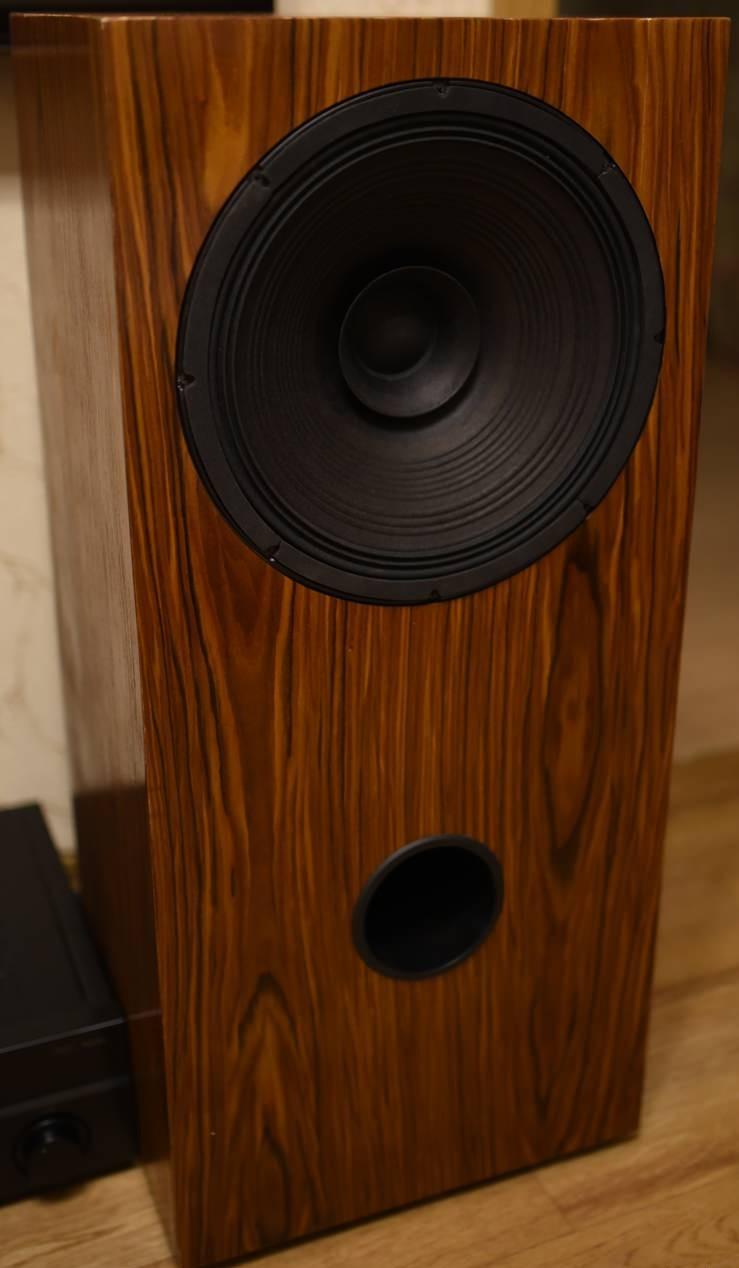

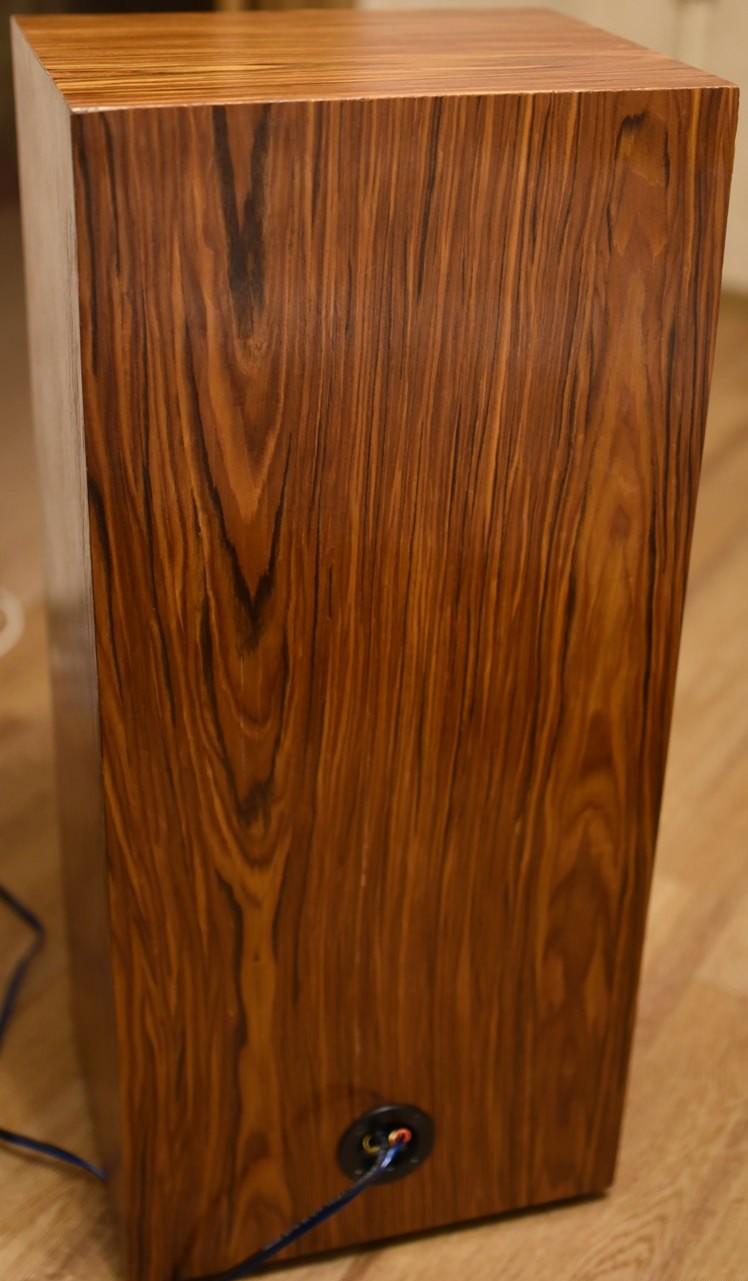

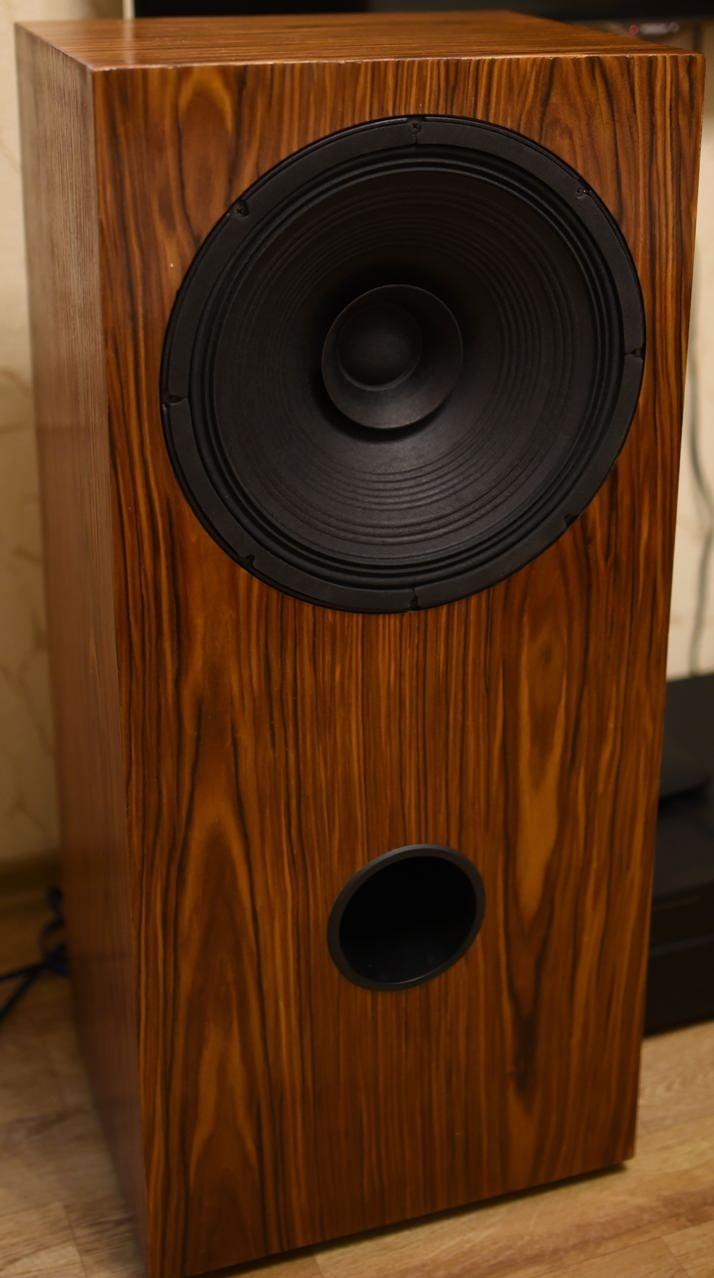

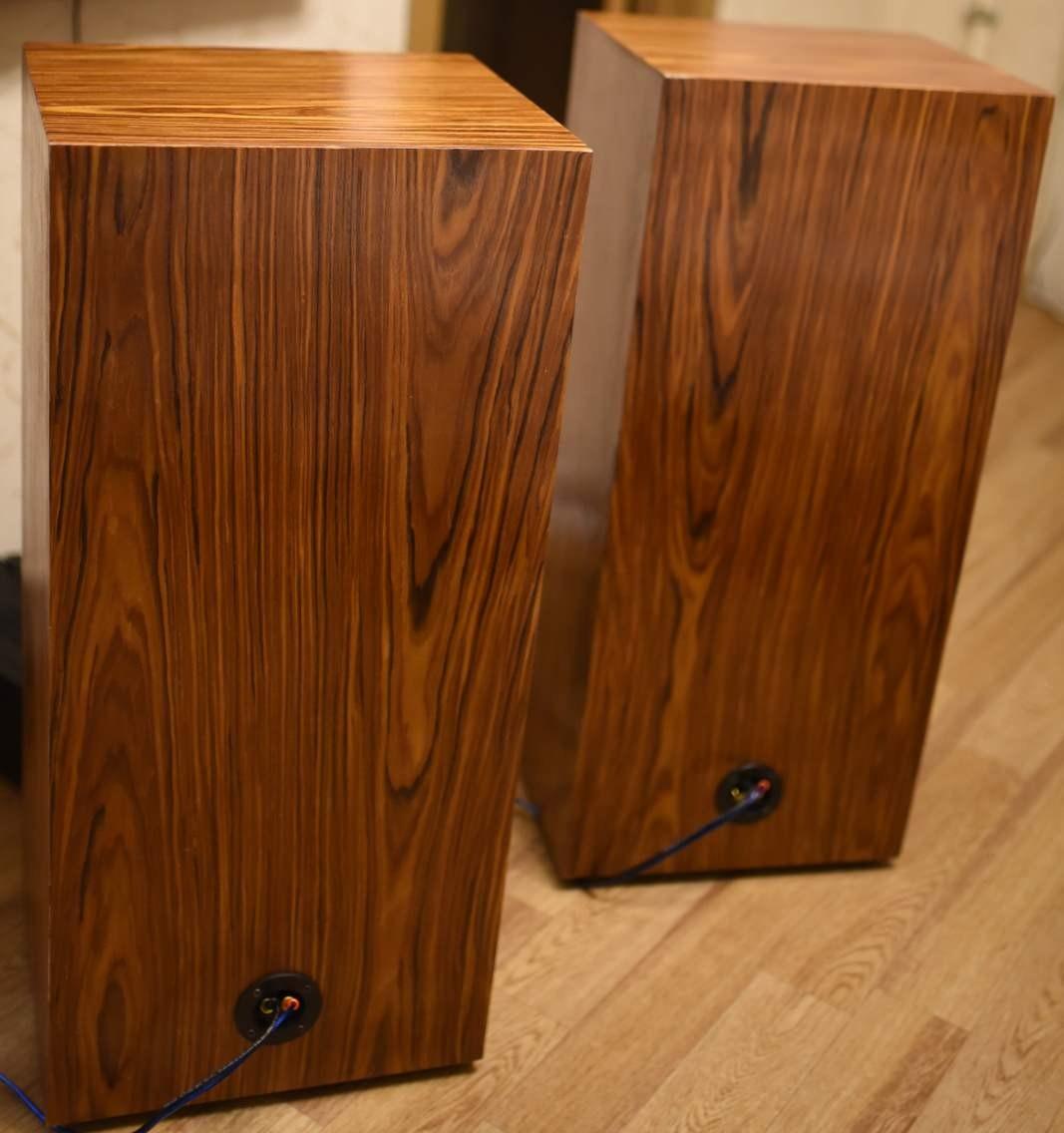

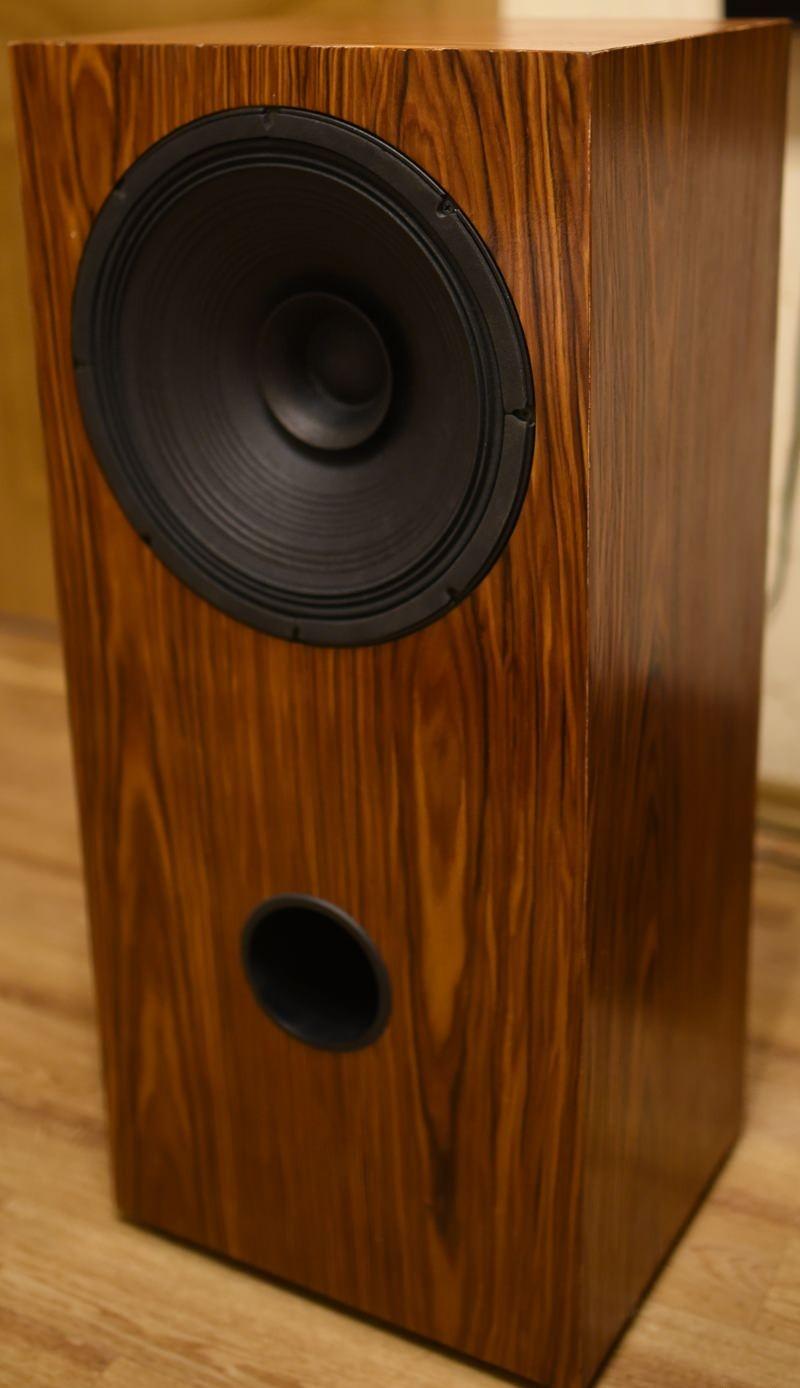

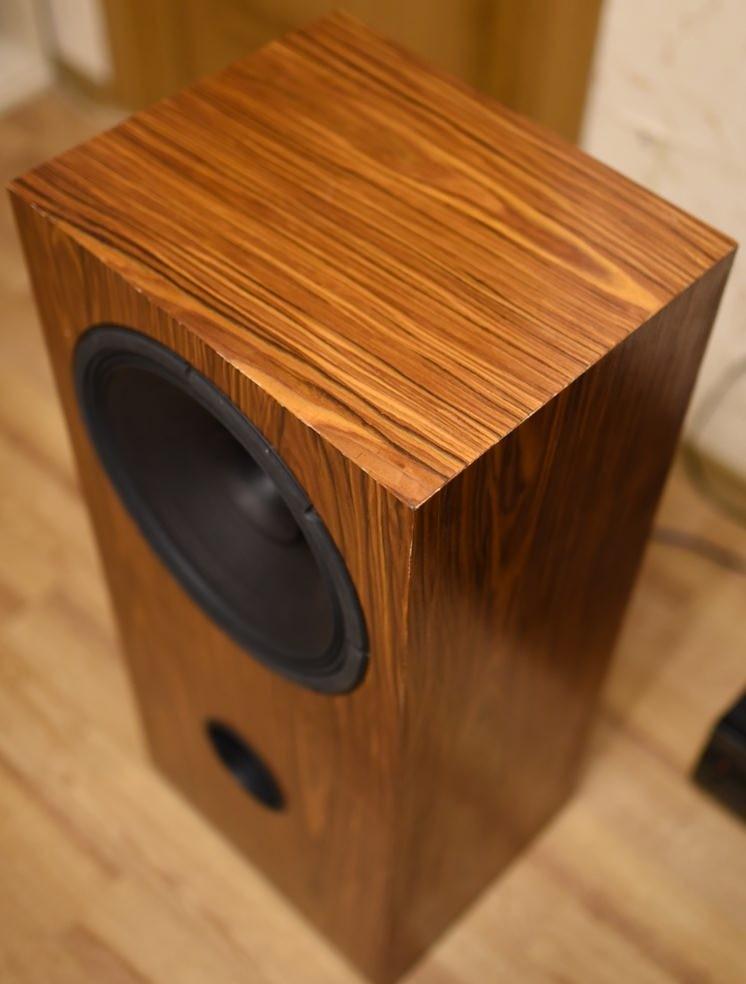

Корпуса сделаны из фанеры толщиной 21 мм, передние стенки двойные. Все собрано на саморезах и герметике, зашпаклевано, отшлифовано с последующим фанерованием шпоном файн-лайн (палисандр) на контактный клей. Габаритные размеры корпуса: 842х382х313 мм. Финишно корпус покрыт яхтным лаком в несколько слоев со шлифовкой каждого слоя, лак очень крепкий. Изнутри стенки оклеены в два слоя материалом дарнит (по типу ватина, используется для прокладки под асфальтовое покрытие). Внутри приклеен большой кусок синтепона в марле, для гашения внутренних резонансов. Порт фазоинвертора настроен на частоту 44 Гц.

Размеры можно делать и другие, главное чтобы чистого внутреннего объема было 65 литров. Грязный объем у меня 70 л, из которых 2,9 л занимает объем динамика, еще 1 л ушел на объем фазоинвертера и остальное на дарнит с синтепоном.

Фазоинвертор – это один из вариантов оформления, написанный в паспорте, есть еще вариант на 120 литров, но это уже будет корпус размером с холодильник, а по моему мнению смещение нижней частоты на 4 Гц того не стоят.

Изначально конструкция была собрана в корпусе ЗЯ, но из за крикливой середины, баса по ощущениям не слышно вообще. Среднюю частоту в любом случае нужно давить, я планирую использовать режекторный фильтр с параметрами: R=4,8 Ом, С=4,7 мкФ, L=0,56 мГн.

Этим динамикам нужны высокочастотники, потому что играют они по уровню -10 дБ всего до 15000 Гц. Сам производитель “Ноэма” рекомендует к ним ВЧ динамки Beyma CP16, они имеют чувствительность 105 дБ и довольно ровную полку. Согласовав по чувствительности и отрезав все лишнее, можно получить действительно неплохие высокие частоты.

Хотелось бы расссказать и о минусах данного динамика 150 ГДШ-35-8:

Крикливая середина. если взять за 0 уровень в 95 дБ, то выпирает она на 6 дБ, и есть один горб на 10 кГц, который выпирает больше чем на 10 дБ. Это очень много, очобенно если выкрутить громкость по-больше, то ни о каком нормальном прослушивании речи быть не может, хочется не то, чтобы сделать потише, а выключить совсем, поэтому это нужно давить.
Узкая направленность на высоких частотах. Так как динамик имеет довольно большой диффузор, то его направленность очень узкая, шаг в сторону и звук уже глуховат.

В целом динамики звучат приятно, даже с горбом на середине, если не включать громко, имеют очень хорошую сцену, первое время казалось, что звук идет откуда то сбоку, с улицы, но потом постепенно привык, сравнивал в лоб с динамиком 4А-28, то у советского старичка по ощущениям нет такой четкости по верхним частотам, да и из-за высокой добротности кинапский динамик не выдает такого баса. Если выражаться аудиофильскими выражениями, то 150 ГДШ звучит детальней по верхам и по низам.

Итого потрачено 2 месяца работы по выходным. По себестоимости вся система вышла примерно в 30000 рублей, не считая инструмента и работы. Делал подобное первый раз, с инструментом не на ты. Самым сложным оказалась приклейка шпона на контактный клей, было много косяков, и со шпоном одному не справиться, нужна помощь.
