Сабвуфер Sonosub на ScanSpeak 30W/4558T00: проект и настройка DSP

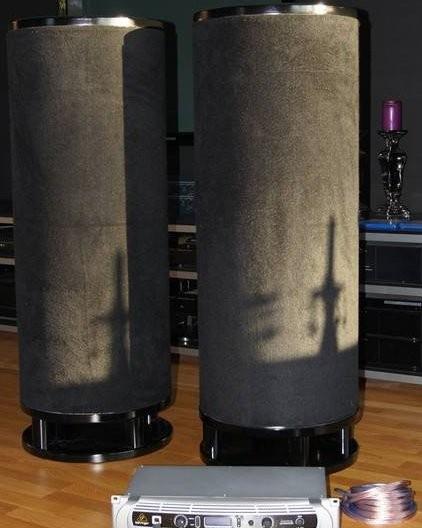

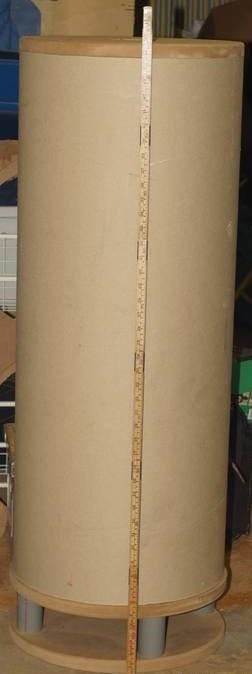

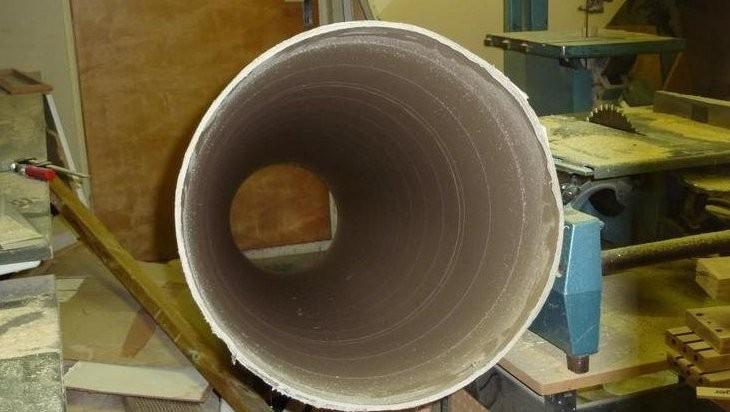

Рассматриваем проект пары мощных сабвуферов для домашнего кинотеатра, построенных на базе драйверов . Это решение для тех, кто ищет глубокий и контролируемый бас. Корпуса изготовлены из картонной трубы диаметром 410 мм, что обеспечивает жесткость конструкции при относительно небольшом весе. Динамики установлены в нижней части, при этом корпус возвышен над полом на специальных ножках для минимизации интерференции. В верхней части корпуса расположен выход трубы фазоинвертора.
Электроника: усилитель Behringer iNuke NU3000DSP

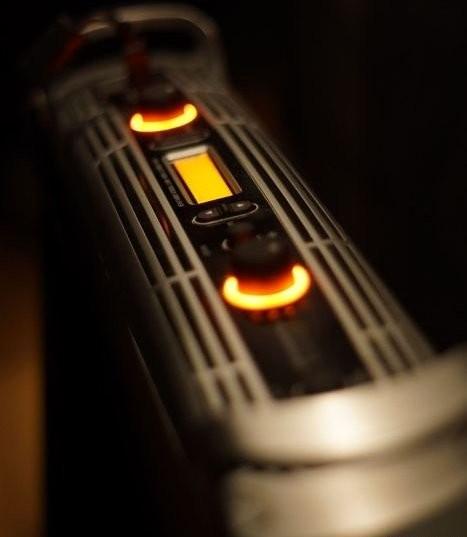

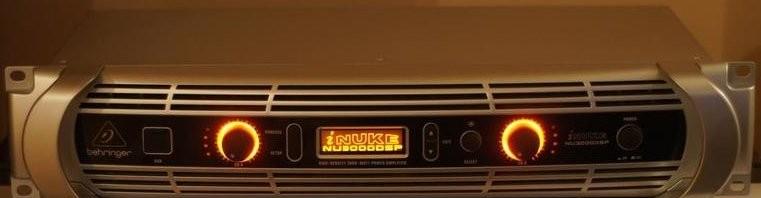

В качестве усилителя был выбран мощный блок Behringer iNuke NU3000DSP. Выбор пал на эту модель из-за встроенного процессора цифровой обработки сигнала (DSP), который позволяет тонко настраивать каждый сабвуфер индивидуально, компенсируя акустические особенности помещения и корпуса.
Акустическое оформление и объем
Оптимальным расчетным объемом для данного драйвера считается 91,7 литра. Однако в данном проекте был выбран объем 111 литров. Это решение позволило получить более глубокий бас, хотя по АЧХ (амплитудно-частотной характеристике) показатели немного ухудшились. К счастью, применение DSP-обработки помогло полностью компенсировать эти недостатки и выровнять характеристику.

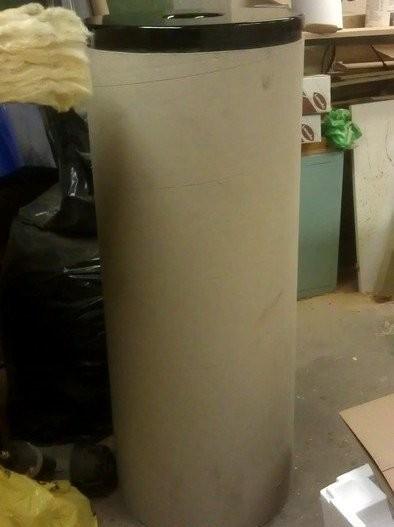

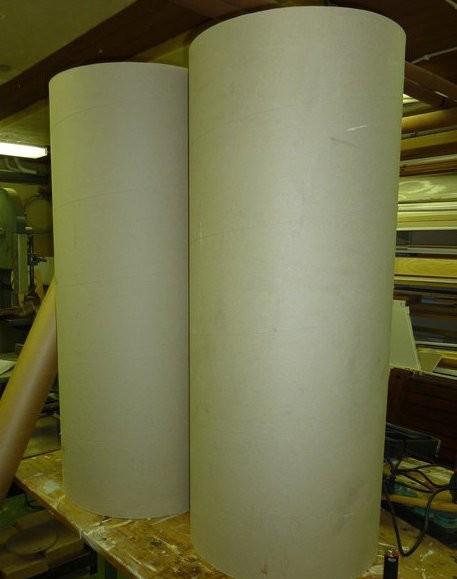

Совет по изготовлению: трубу для корпуса лучше брать с запасом, рассчитанную на 111 литров. Это даст возможность уменьшить объем внутри, если конечный результат не удовлетворит требованиям. Также в комплекте пришла труба фазоинвертора диаметром 4″, которая видна на заднем плане.
Конструкция корпуса и материалы

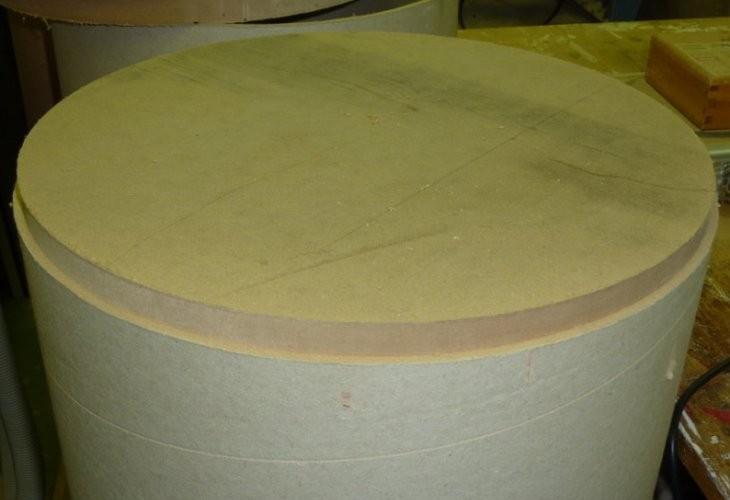

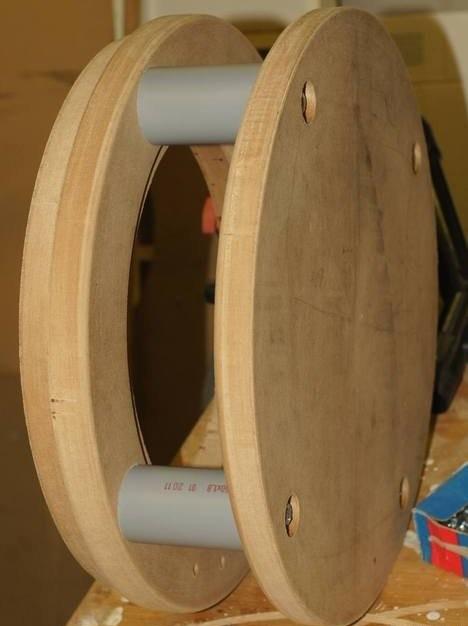

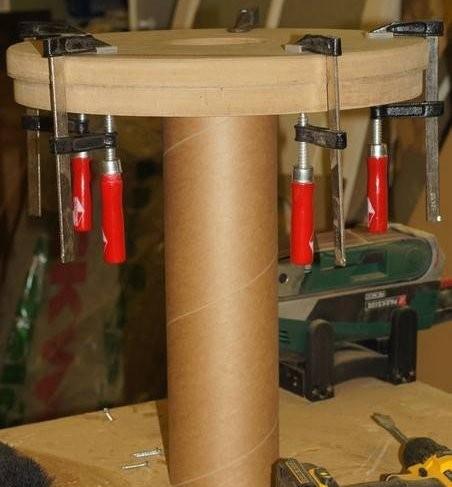

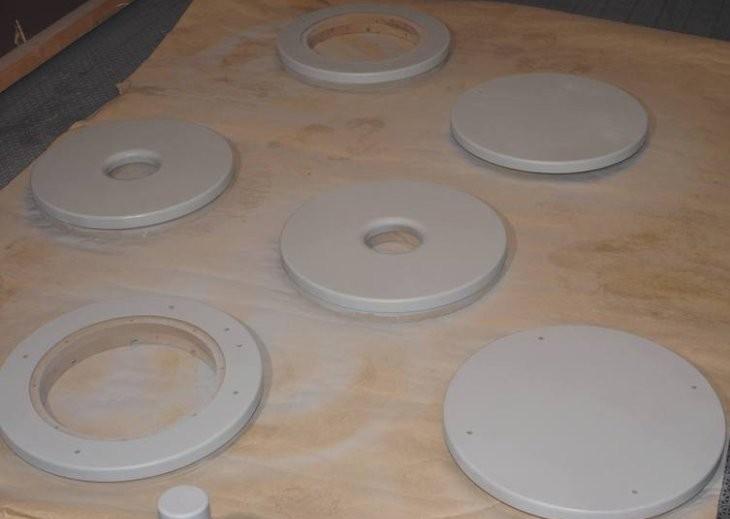

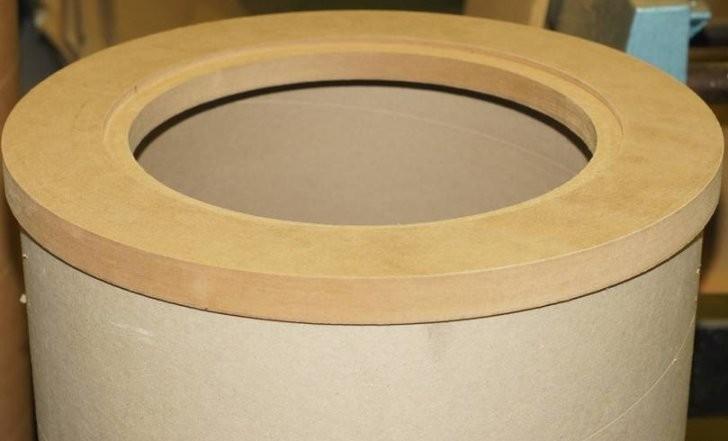

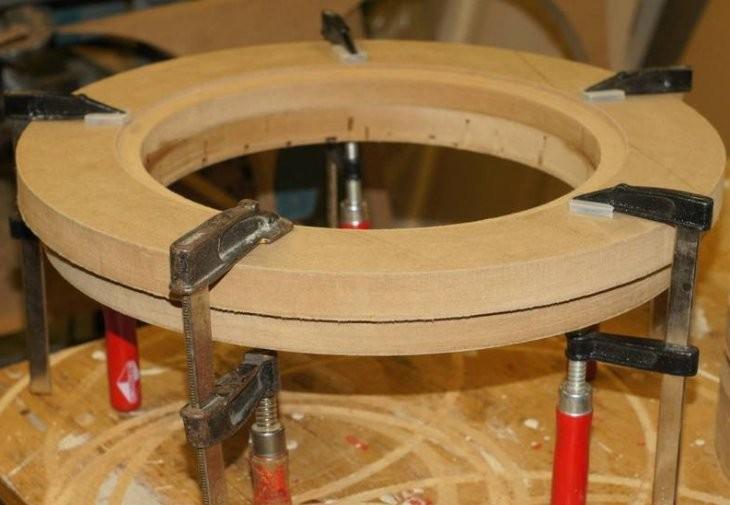

Нижняя и верхняя панели изготовлены из двух слоев МДФ толщиной 25 мм каждый, что в сумме дает толщину 50 мм для высокой прочности. Одна панель вклеена внутрь корпуса, а вторая приклеена сверху ровно по внешнему диаметру трубы.

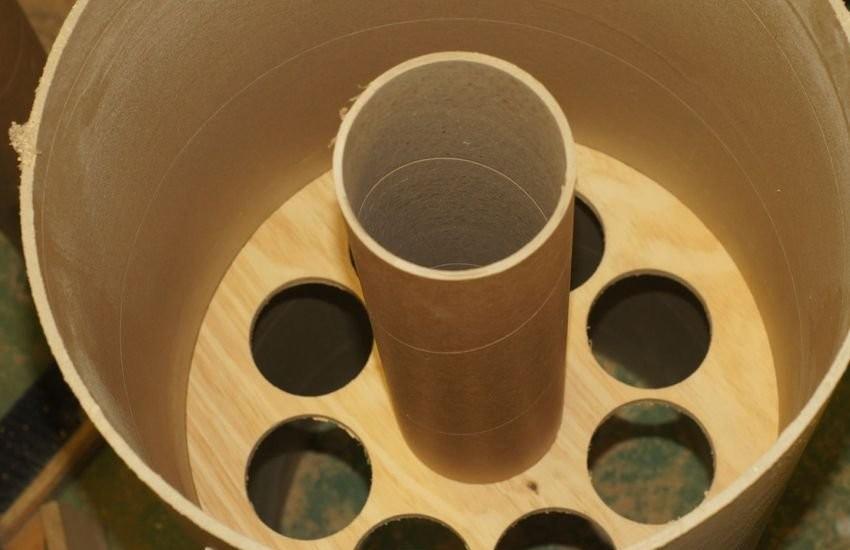

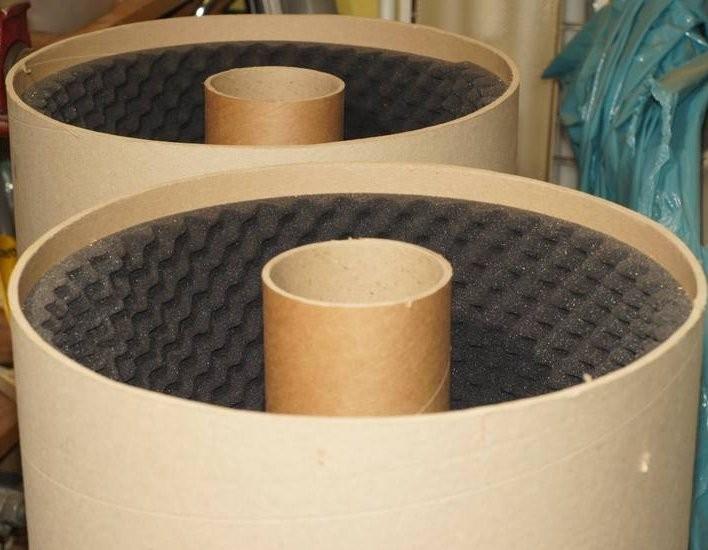

Внутреннее пространство усилено распорками для устранения резонансов стенок. Труба фазоинвертора установлена по центру для равномерного обдува.
Драйвер ScanSpeak 30W/4558T00

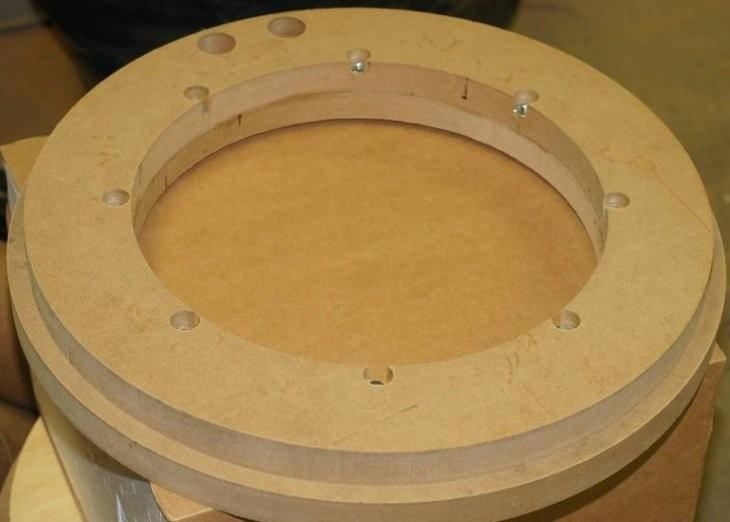

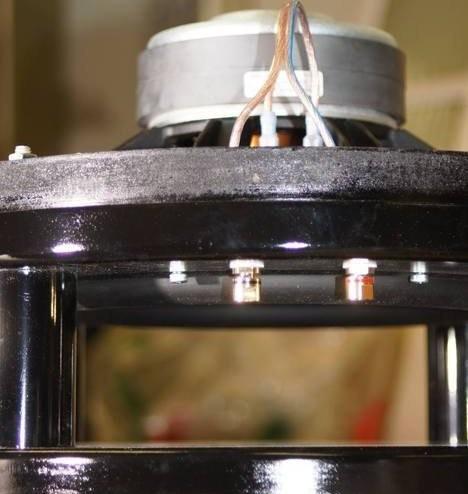

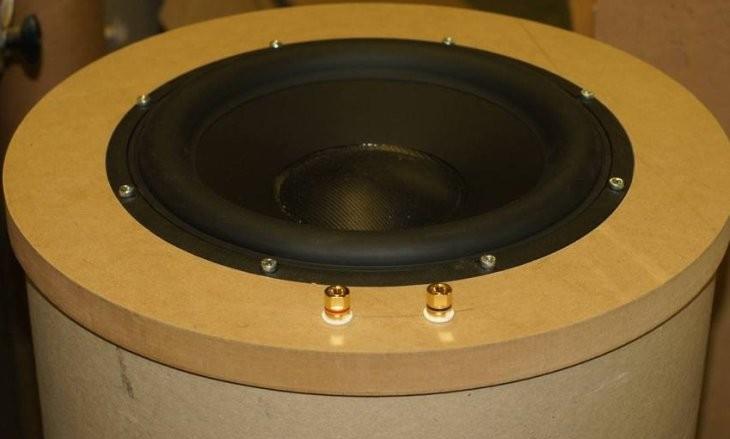

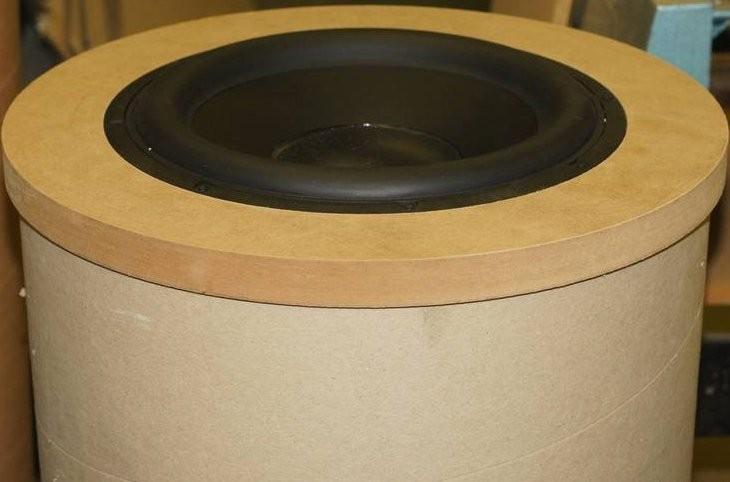

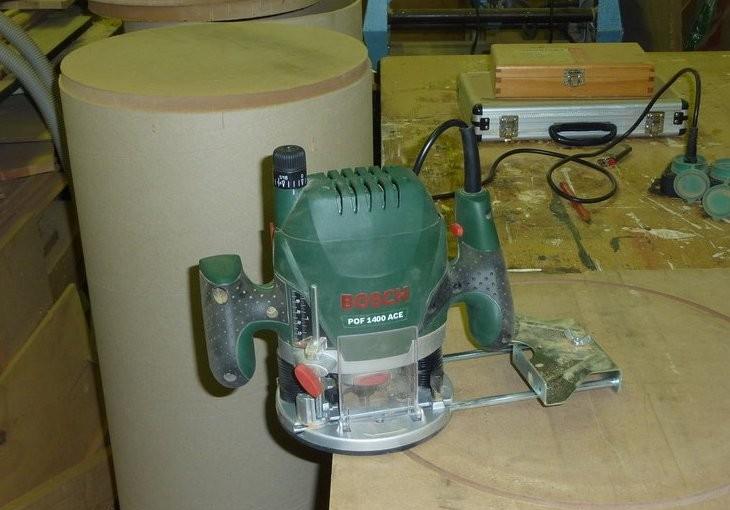

В качестве излучателя используется НЧ динамик ScanSpeak 30W/4558 весом 6,3 кг. Динамик полностью выполнен на литой алюминиевой корзине, что обеспечивает отличную теплоотдачу и жесткость. Посадочное отверстие было фрезеровано под конкретные задачи.

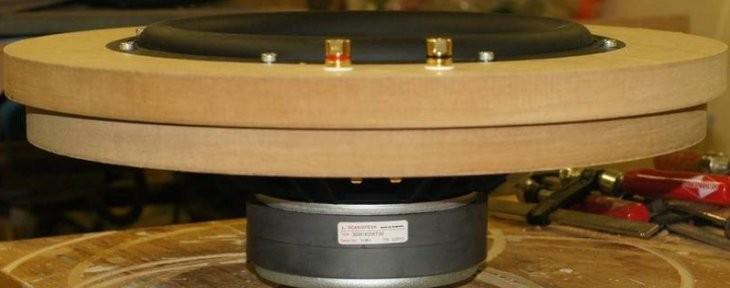

Для сборки панелей использовалась склейка двух листов МДФ. Установлены самозатягивающиеся гайки для надежной фиксации динамика.
Отделка и финальная сборка

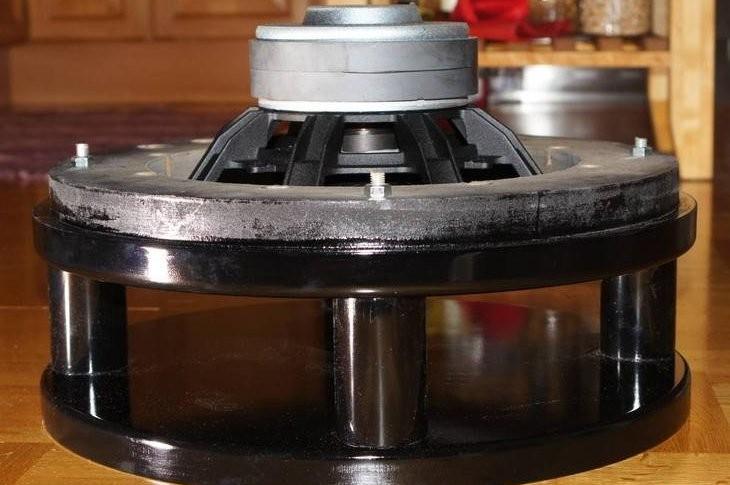

Процесс отделки включал грунтовку и шлифовку в несколько слоев для достижения идеально гладкой поверхности. Ножки были покрыты черным лаком.

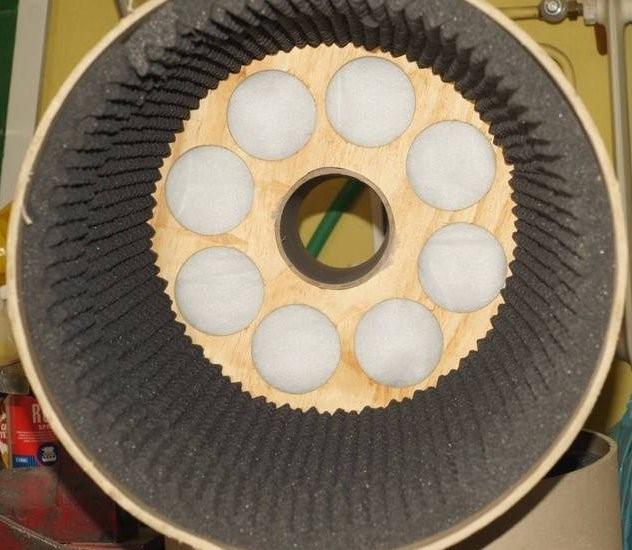

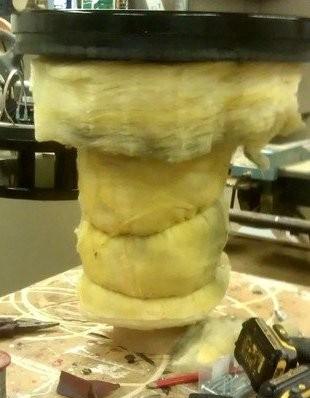

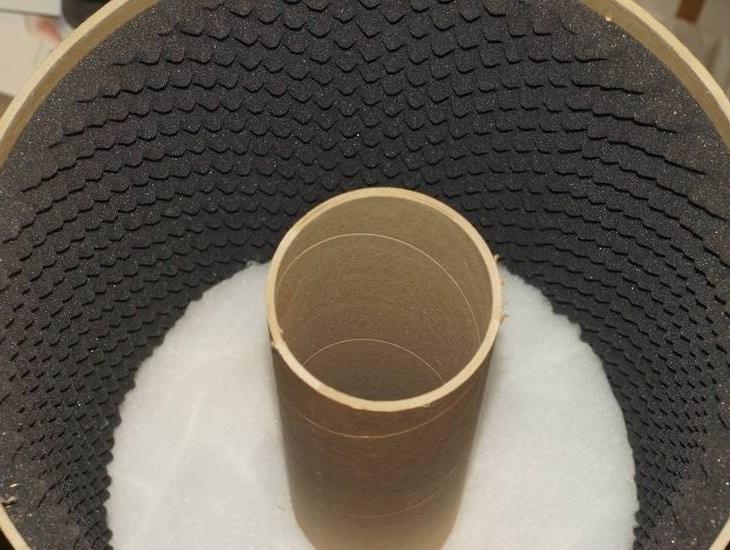

Внутреннее демпфирование выполнено для подавления стоячих волн.

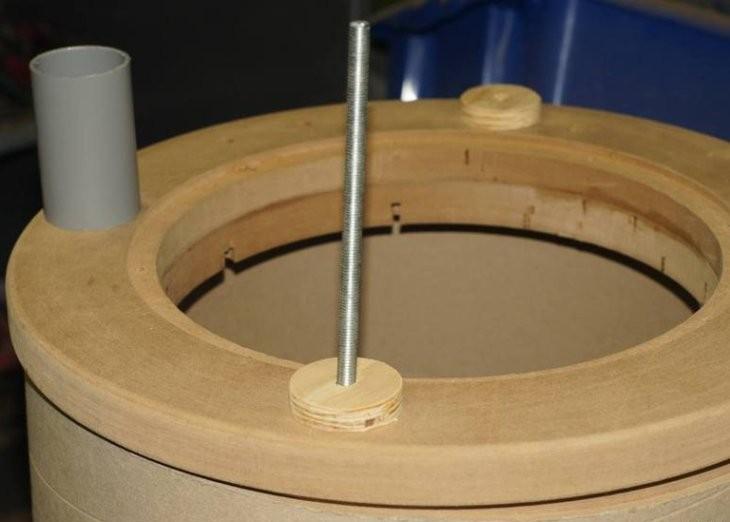

Для установки промежуточных опор использовалась высота 8,1 мм. После приклеивания верхней части и отделки корпуса, он готов к финальной сборке.
Охлаждение усилителя

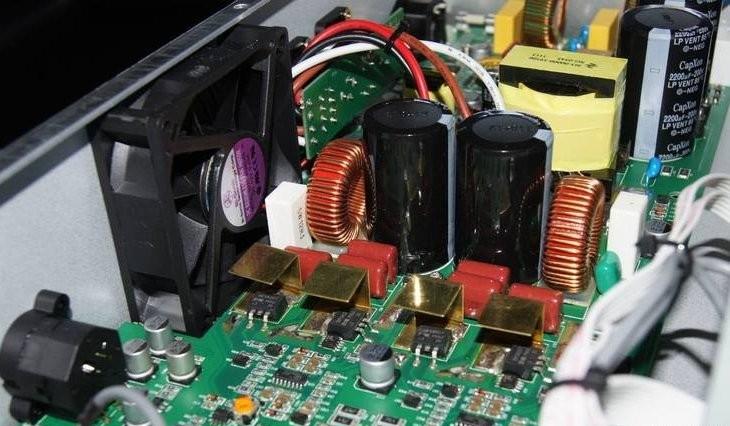

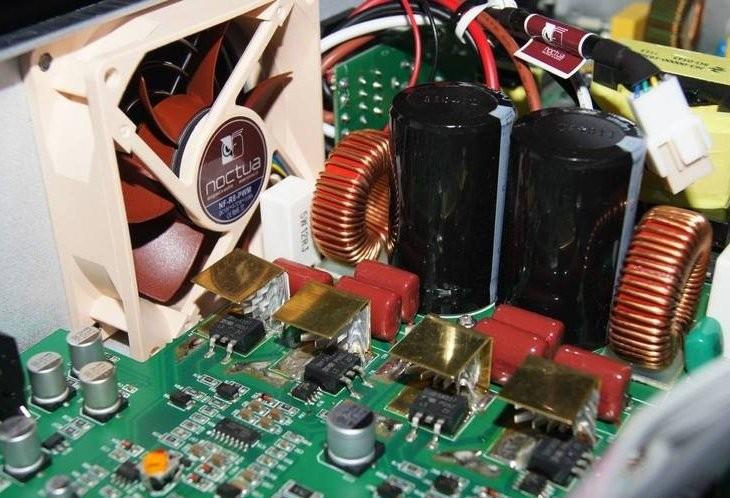

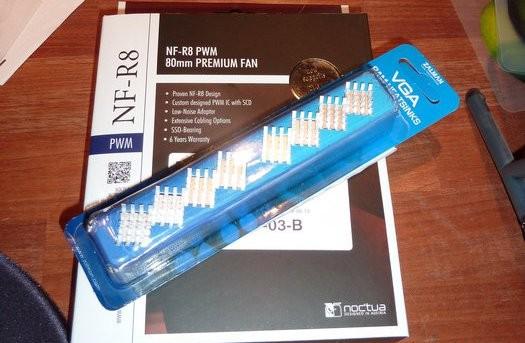

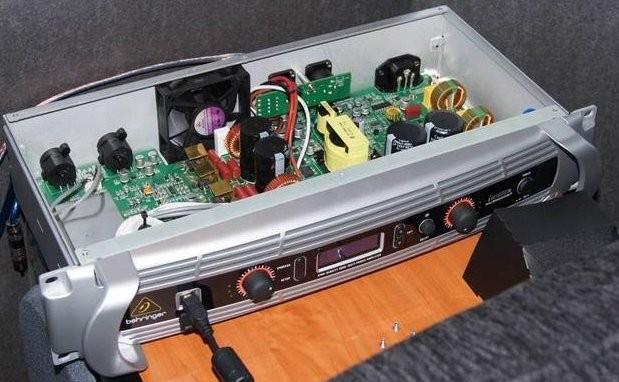

Штатный вентилятор усилителя Inuke 3000 имеет уровень шума 40 дБ, что может быть заметно в тихой комнате. Для улучшения акустического комфорта был заменен вентилятор на бесшумный Noctua, а радиаторы заменены на более эффективные от Zalman.

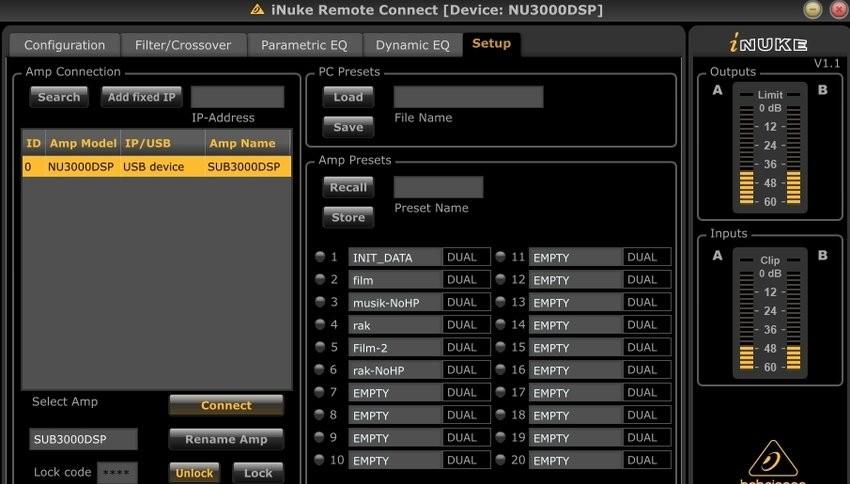

Настройка DSP и результаты

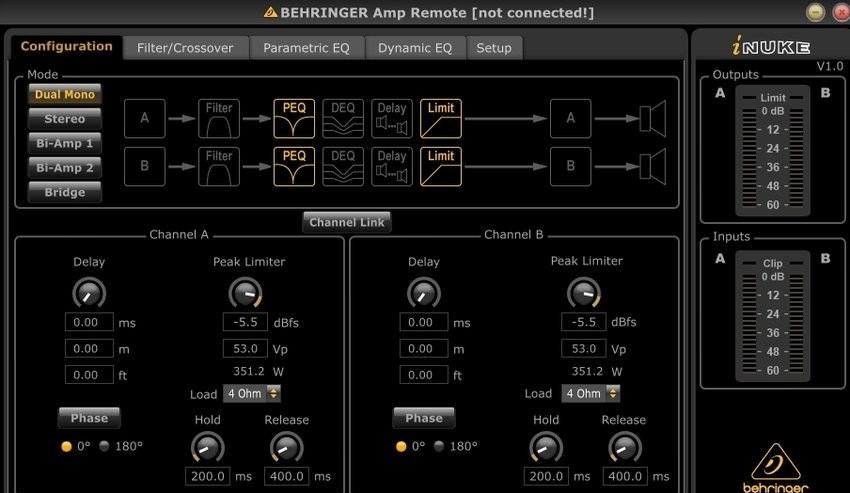

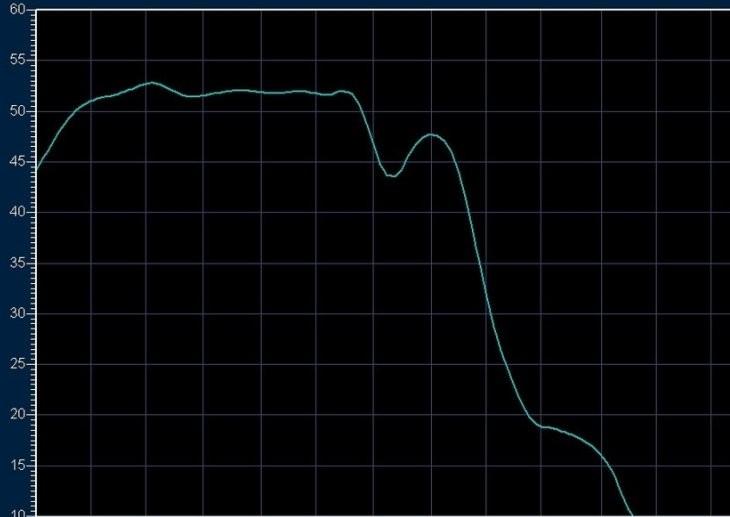

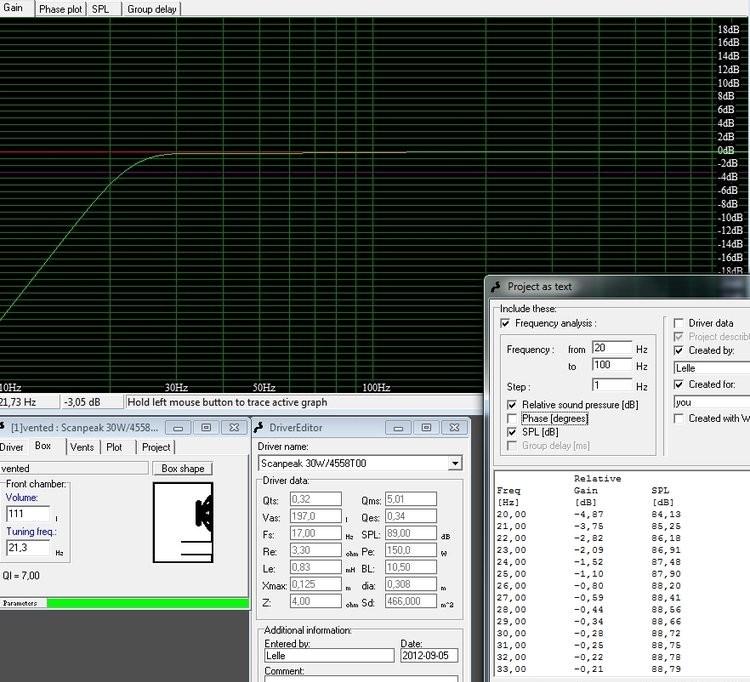

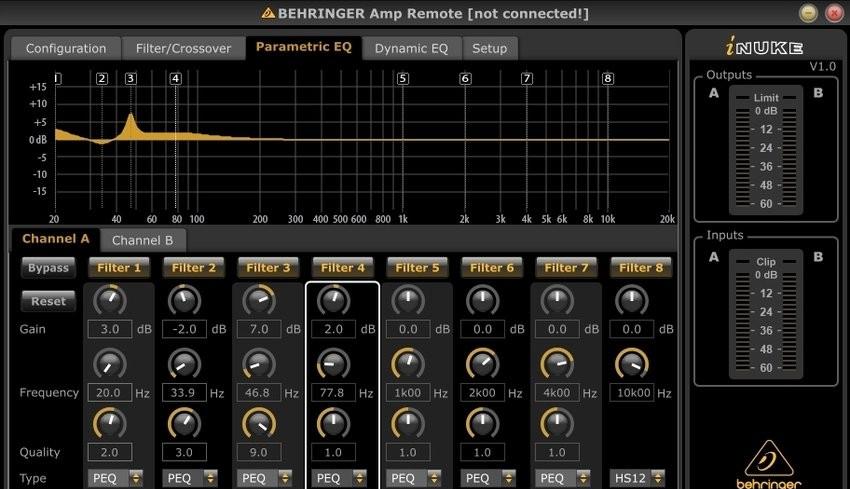

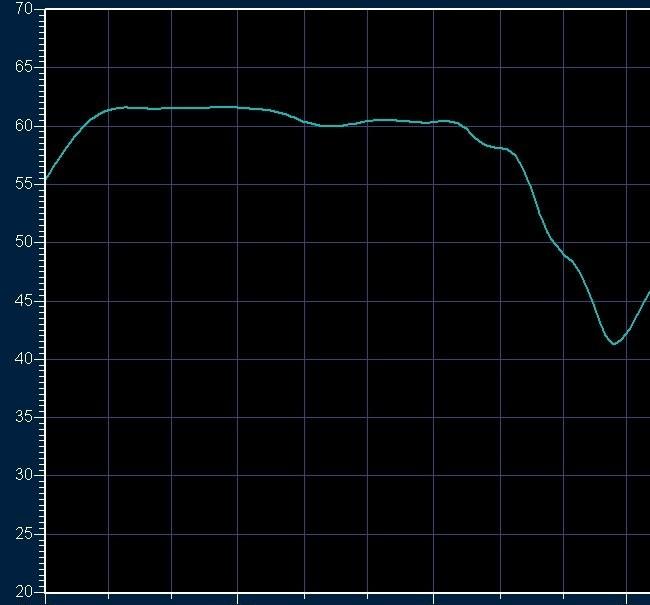

Использование DSP позволило не только настроить каждый сабвуфер индивидуально, но и скорректировать АЧХ. Измеренная характеристика до настройки показывала провалы, характерные для большого объема.
Небольшая правка в настройках DSP кардинально изменила картину, сделав АЧХ ровной и предсказуемой.
Дополнительные решения

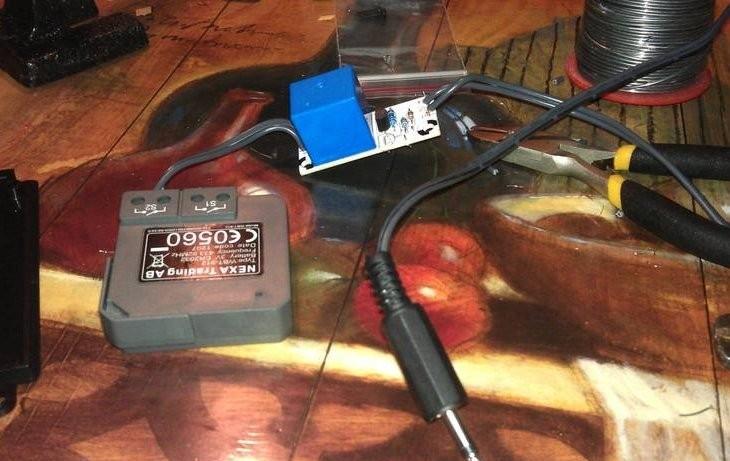

Для удобства эксплуатации был реализован проект беспроводного автозапуска для усилителя INUKE 3000 DSP. Это позволяет включать систему автоматически при появлении аудиосигнала.
Если вас интересует альтернативный подход к созданию сабвуферов, обратите внимание на активный сабвуфер на ScanSpeak 30W/4558T00 в другом исполнении. Также полезно будет изучить активный сабвуфер на Peerless SLS 830669 для сравнения характеристик драйверов.
