Стереофон СТ-23 «Вега»: характеристики и описание

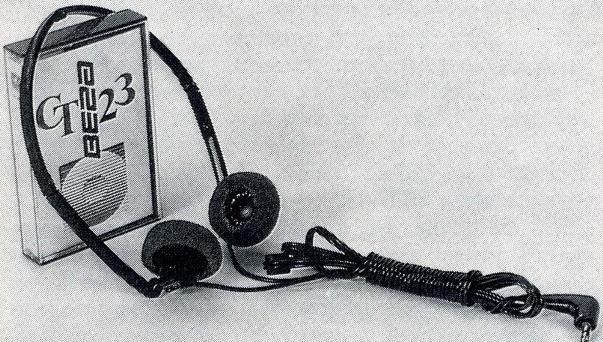

Первая отечественная модель со складным оголовьем. Изготавливались на НПО «Вега», г. Бердск и предназначались для индивидуального прослушивания стерео программ от бытовой носимой звуковоспроизводящей аппаратуры. Эти наушники стали важным этапом в развитии советской аудиоиндустрии, наряду с такими моделями, как ТДС-13-1 «Электроника».

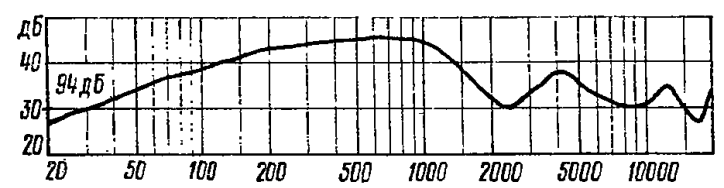

Технические характеристики СТ-23

Номинальный диапазон частот: 20 – 20000 Гц
Неравномерность АЧХ в диапазоне 20-20000 Гц: 22 дБ
Уровень звукового давления на частоте 500 Гц при мощности 0,32 мВт: 94 дБ
Уровень звукового давления на частоте 500 Гц при мощности 1 мВт: 104 дБ
Максимальная (паспортная) выходная мощность: 150 мВт
Номинальное электрическое сопротивление: 40 Ом

Суммарный коэффициент гармоник
Габаритные размеры: 100х50х45 мм (170х140х44 мм)
Масса со шнуром и соединителем: 70 г (без – 40 г)

Конструкция и описание СТ-23

Преобразователь помещен в пластмассовый корпус, к которому через шарнирное устройство крепится складное оголовье. На решетку корпуса надет амбушюр из пористого пенополиуретана. Магнитная система построена на керновом магните марки ЮН14ДК25БА размером 9х3 мм. Диафрагма изготовлена из пленки полиэтилентерефталатной толщиной 20 мкм. Звуковая катушка намотана проводом ПЭВТЛ-1 диаметром 0,025 мм с общим числом витков 75. Диаметр звуковой катушки 10,3 мм, высота – 1,65 мм.

Магнитная система состоит из кернового магнита 1, полюсного наконечника 2 и стального стакана 3. Магнитная система закреплена в держателе 4, к бортику которого приклеена диафрагма 5. В воздушном зазоре магнитной системы расположена звуковая катушка 6, приклеенная к диафрагме. Выводы звуковой катушки проходят через канавку в держателе и припаяны к печатной плате 7, приклеенной к держателю. От механических повреждений диафрагма защищена металлической решеткой 8.
