Готовый модуль усилителя TDA7293: обзор и схема подключения
Изготовитель: Китай.
Монофонический усилитель мощности на базе легендарной микросхемы TDA7293 от STMicroelectronics представляет собой отличный выбор для самостоятельной сборки Hi-Fi аппаратуры. Это готовое решение, позволяющее получить качественное звучание без необходимости разрабатывать схему с нуля. Для сравнения, другие популярные платы, такие как модуль TDA7297, предлагают схожие решения, но TDA7293 остается классикой благодаря высокой надежности и доступности.
Технические характеристики модуля
Данный модуль представляет собой моно усилитель мощности, спроектированный для работы с динамическими головками. Ниже приведены основные параметры, которые определяют его возможности:
- Диапазон частот: 20 – 20000 Гц (стандартный аудиобанд для воспроизведения музыки).
- Номинальная выходная мощность: 85 Вт (при стандартных условиях нагрузки).
- Пиковая выходная мощность: 100 Вт (кратковременные пики сигнала).
- Сопротивление подключаемой нагрузки: 4 – 8 Ом (совместимость с большинством бытовых колонок).
- Источник питания: переменный ток, 12 – 32 В (требуется двухполярное питание).
- Входное сопротивление: 100 кОм (позволяет подключать источники сигнала без подгрузки).
- Размер платы: 60х45х35 мм (компактный форм-фактор).

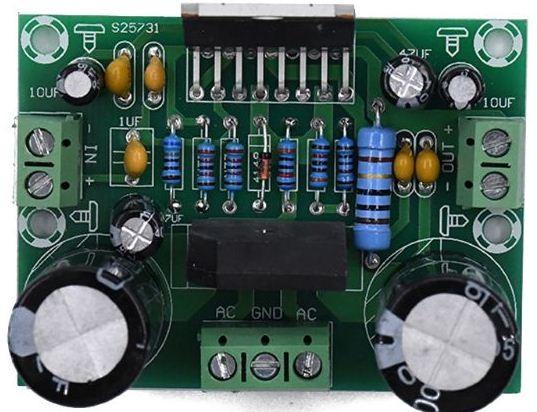

Описание и особенности конструкции
Усилитель можно приобрести в Китае. Цена на него в районе 4-5 долларов, что делает его одним из самых бюджетных вариантов на рынке готовых модулей. Продается плата, как и на фото, без радиатора охлаждения, но за дополнительную плату можно заказать версию с радиатором, что критически важно для стабильной работы при высоких нагрузках.
С точки зрения схемотехники, это классический усилитель класса AB. Он значительно выигрывает у более дешевых цифровых решений, таких как Tripath TK2050, по уровню искажений и динамике, хотя и уступает им в энергоэффективности. Также стоит упомянуть современные альтернативы, например, усилитель 2.1 «Lvpin LP-838», который предлагает конфигурацию 2.1 для сабвуферных систем, тогда как TDA7293 — это чистый моно-канал.

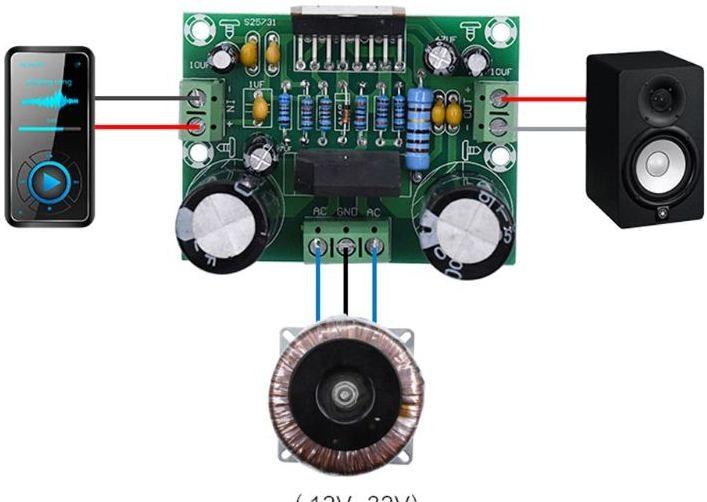

Подключение питания и сигнала
Питание подается переменное, двухполярное (от 12 до 32 В на каждое плечо). Чем больше напряжение питания, тем выше выходная мощность, однако необходимо следить за тем, чтобы не превысить допустимые пределы для конденсаторов. На плате установлен диодный мост и пара конденсаторов 2200 мкФ/50 В, каждый в своем плече питания, что обеспечивает достаточную емкость для сглаживания пульсаций при номинальной мощности.

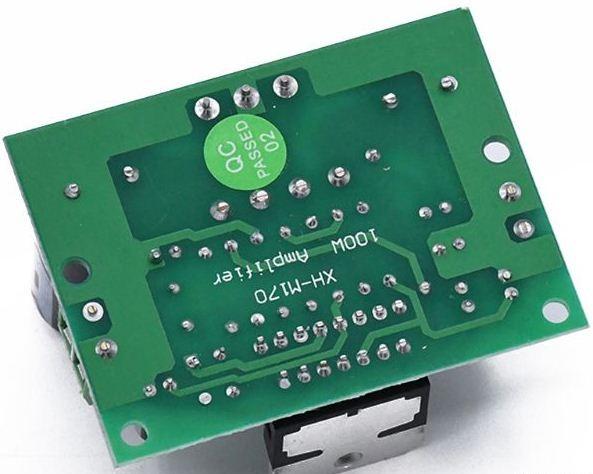

Источник сигнала подается на клеммы с левой стороны платы, а выход для подключения акустических систем находится справа. Это стандартная компоновка, удобная для монтажа в корпус. Плата крепится через подошву микросхемы к радиатору и пары отверстий со стороны будущего радиатора. Важно использовать термопасту для обеспечения теплового контакта между чипом и радиатором, так как без должного охлаждения микросхема быстро выйдет из строя.
Заключение
Модуль на TDA7293 — это проверенное временем решение для тех, кто хочет собрать качественный усилитель мощности своими руками. При правильной организации охлаждения и качественном блоке питания он способен обеспечить чистое и мощное звучание. Для более глубокого изучения электрической схемы и параметров микросхемы рекомендуется ознакомиться с официальным документом.
