Наушники ТДС-20 «Электроника»: характеристики и описание

Стерео наушники ТДС-20 производились саратовским НПО «Алмаз» и предназначались для индивидуального прослушивания программ от бытовой носимой звуковоспроизводящей аппаратуры. Модель отличается надежной конструкцией и характерным для советской эпохи подходом к инженерным решениям. Для сравнения, аналогичные задачи решали и другие модели того периода, например, ТДС-18 «Мираж».

Технические характеристики ТДС-20

Диапазон частот: 20 – 20000 Гц

Номинальное сопротивление: 100 Ом

Номинальная мощность: 0,1 мВт

Паспортная мощность: 100 мВт

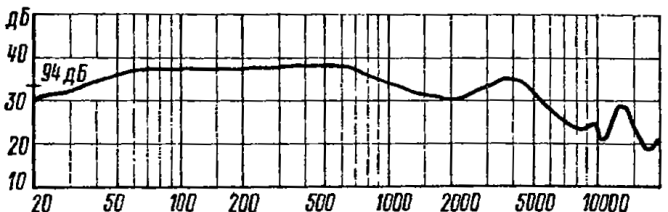

Звуковое давление на частоте 500 Гц и мощности 0,1 мВт: 94 дБ

Суммарный коэффициент гармоник в диапазоне 100-3000 Гц: 1%

Размеры: ∅20х18 мм

Масса без кабеля: 5 грамм

Обзор ТДС-20

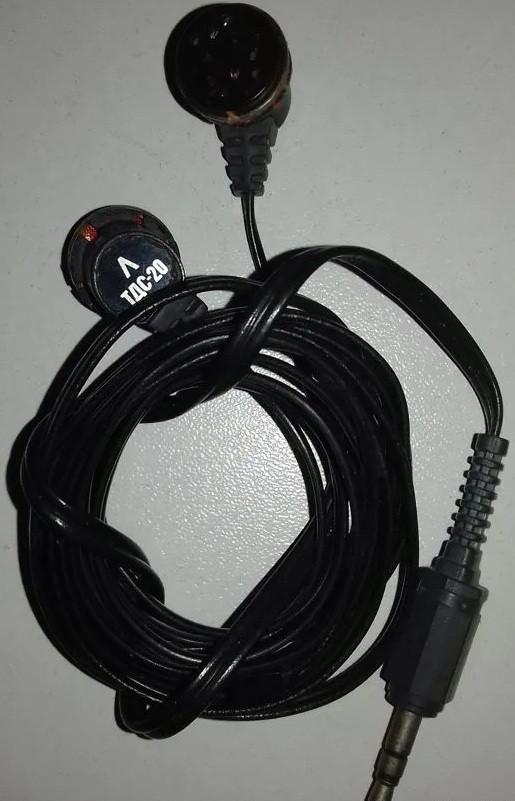

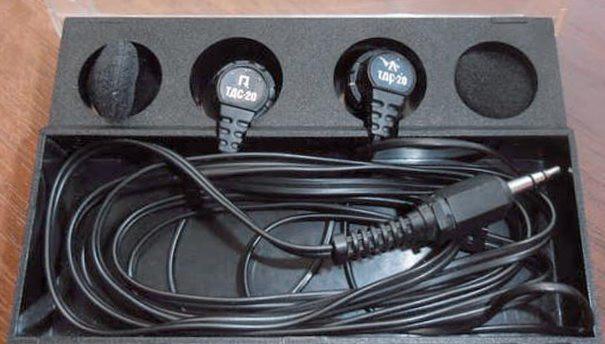

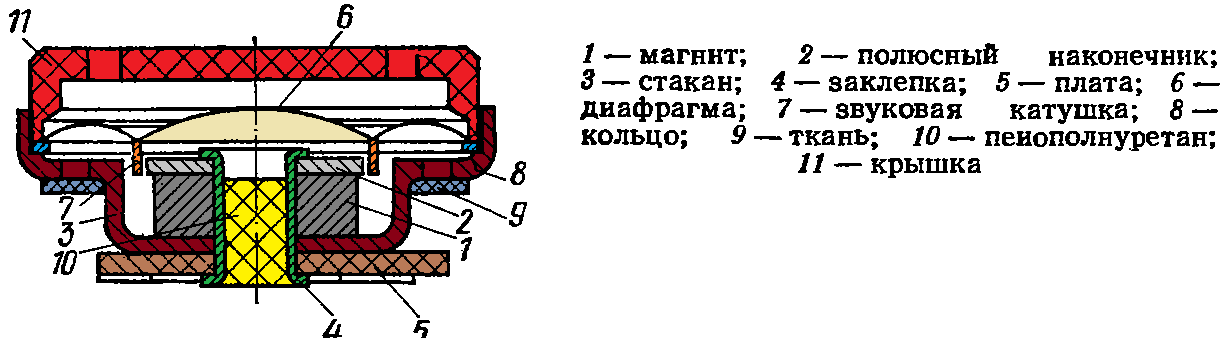

Наушники продавались в пластмассовом корпусе, где помещались сами телефоны, шнур и съемные поролоновые амбушюры. Диафрагма изготовлена из пленки полиэтилентерефталатной толщиной 20 мкм. Звуковая катушка намотана проводом ПЭВТЛ-1 диаметром 0,032 мм. Внетренний диаметр катушки 7,5 мм, высота 1,8 мм. Магнитная система состоит из кернового магнита 1 (марка С-М11-08 К-007) с отверстием в центре и магнитопровода, из полюсного наконечника 2 и стакана 3. Все скреплено между собой пустотелой заклепкой 4, проходящей через отверстия в полюсном наконечнике, магните, стакане и печатной плате 5. Диаметр магнита 6,6 мм, высота 2 мм. При работе с подобной техникой стоит учитывать, что ТДС-14 «Электроника» использует схожие принципы сборки, но с иными акустическими настройками.

Подвижная система состоит из диафрагмы 6 и приклеенной к ней звуковой катушки 7. Соосно с катушкой к диафрагме приклеено металлическое кольцо 8, которое на скользящей посадке вставляется в цилиндрическую часть отбортовки стакана, что обеспечивает центрирование звуковой катушки с зазоре магнитной системы. В отбортовке стакана имеются оверстия для выхода звукового давления с тыльной стороны диафрагмы. Через одно из отверстий пропущены выводы звуковой катушки, припаянные к печатной плате. Остальные отверстия закрыты тканью 9, являющейся акустическим сопротивлением. Отверстие заклепки заполнено пористым пенополиуретаном 10. От повреждений подвижка защищена пластмассовой перфорированной крышкой 11. На стакане крепится пластмассовый корпус, на который надет амбушюр из пористого пенополиуретана. Для достижения максимального качества звука с такими наушниками рекомендуется использовать качественный усилитель для наушников.
