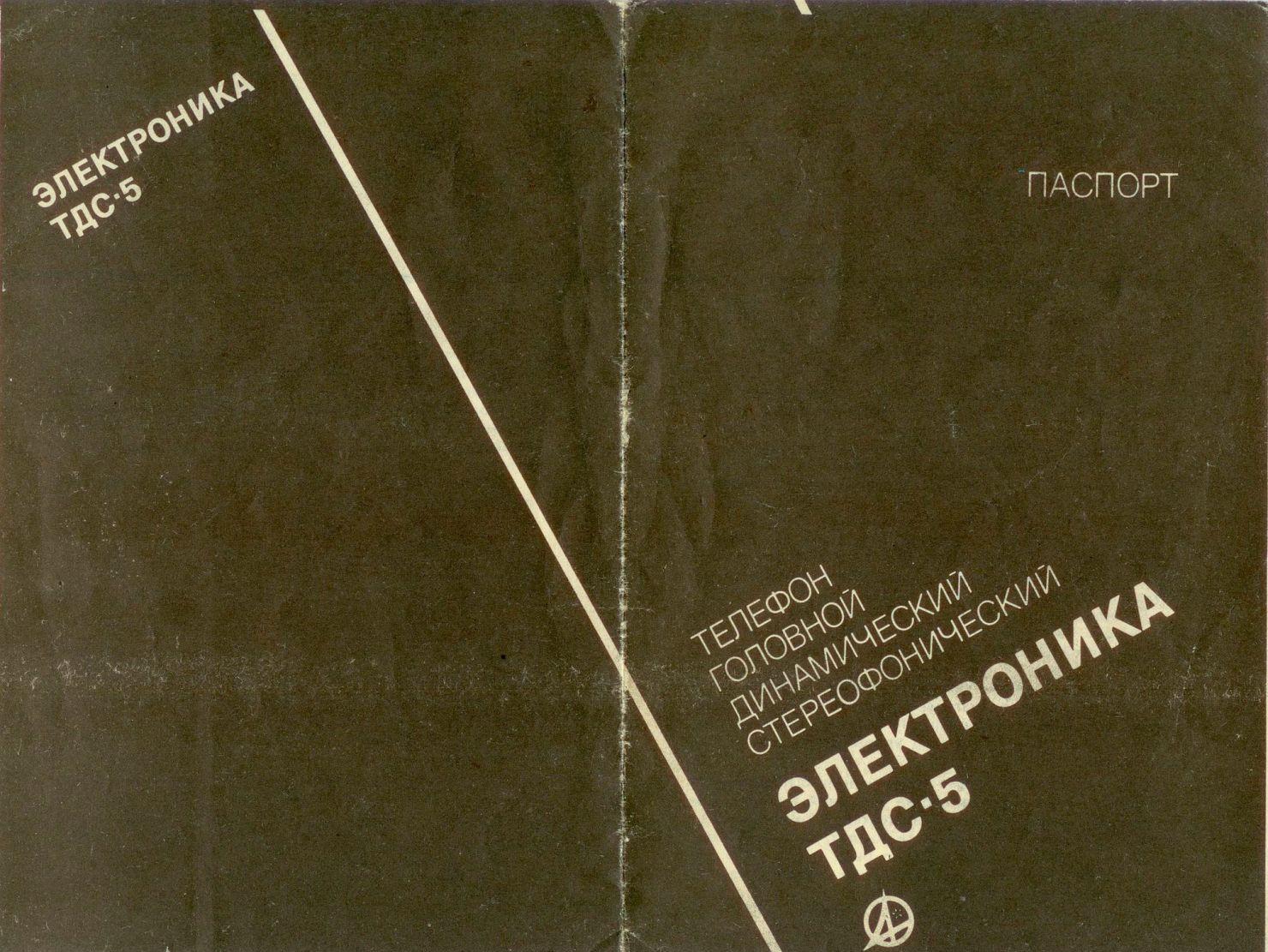

Наушники ТДС-5 «Электроника»: паспорт, характеристики и описание

Изготовитель: завод “Контакт”, г. Саратов, выпуск с 1982 года.

Назначение: для индивидуального прослушивания стереофонических программ от бытовой высококачественной звуковоспроизводящей радиоаппаратуры нулевой или первой групп сложности.

ТДС-5 — одни из самых распространенных советских наушников, ставших классикой аудиофильского подхода к прослушиванию музыки. В отличие от закрытых моделей, эта конструкция обеспечивает естественное звучание и комфорт при длительном использовании. Если вы ищете альтернативу, обратите внимание на наушники ТДС-7 «Амфитон», которые также славятся своим глубоким басом.

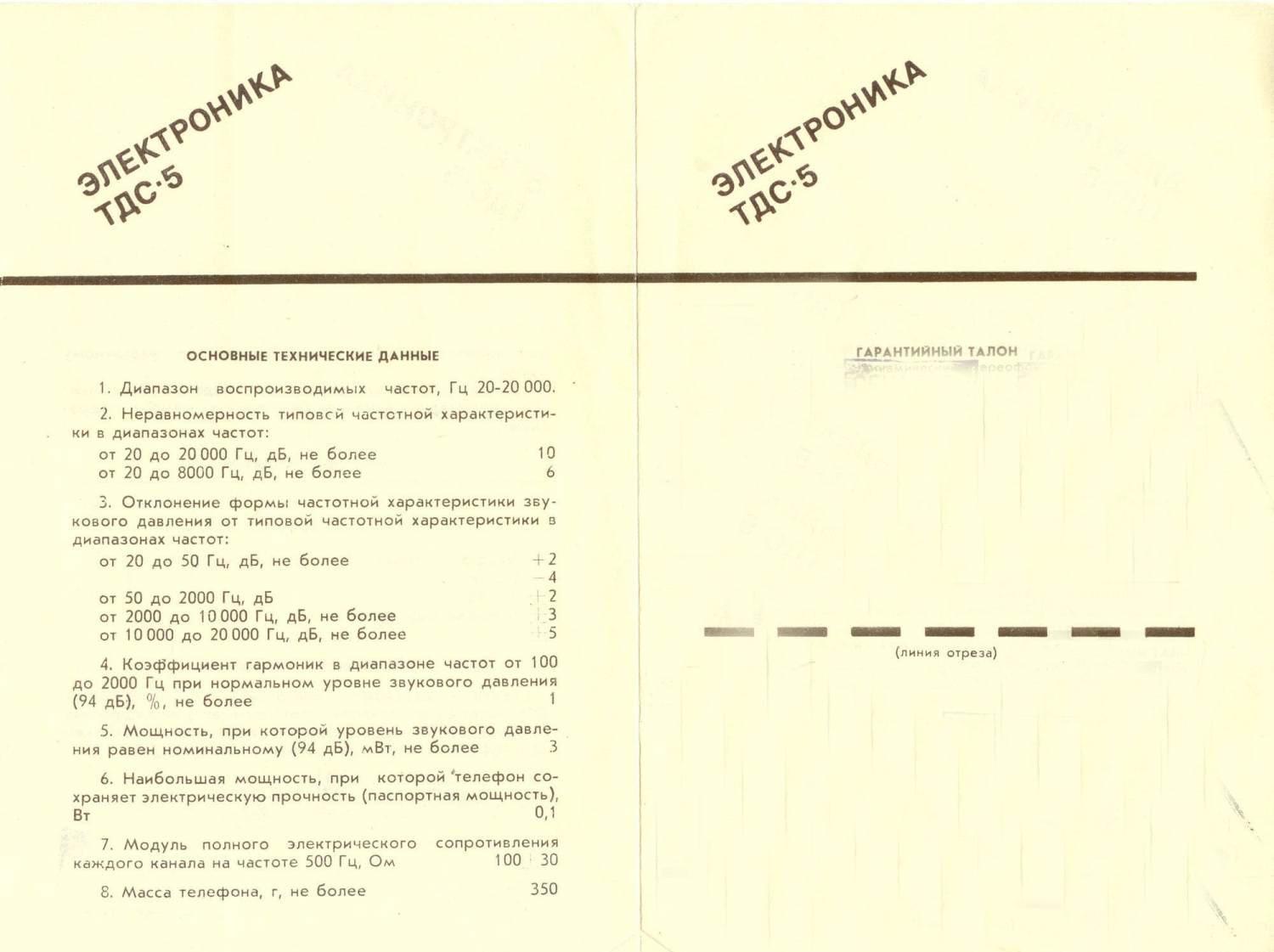

Характеристики:

Диапазон воспроизводимых частот: 20 – 20000 Гц

Неравномерность АЧХ в диапазоне:

20 – 20000 Гц: ±5 дБ

20 – 8000 Гц: ±3 дБ

50-2000 Гц: ±2 дБ

Номинальный уровень звукового давления: 94 дБ

Сопротивление на частоте 500 Гц: 100 Ом (±30 Ом)

Мощность при звуковом давлении 94 дБ: 3 мВт

Паспортная мощность: 0,1 Вт

Коэффициент гармоник в диапазоне 100-2000 Гц: 1%

Внешние размеры: 75х180х200 мм

Вес с кабелем: 0,35 кг

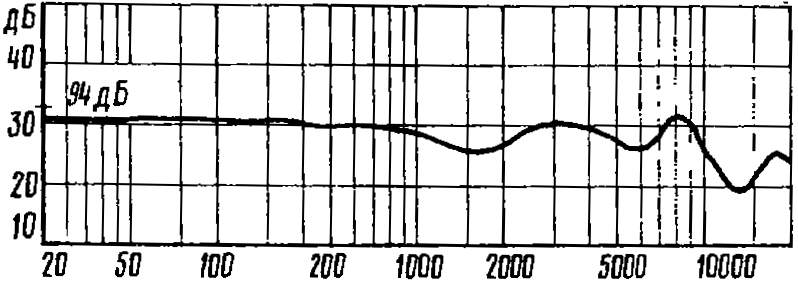

АЧХ ТДС-5:

Описание:

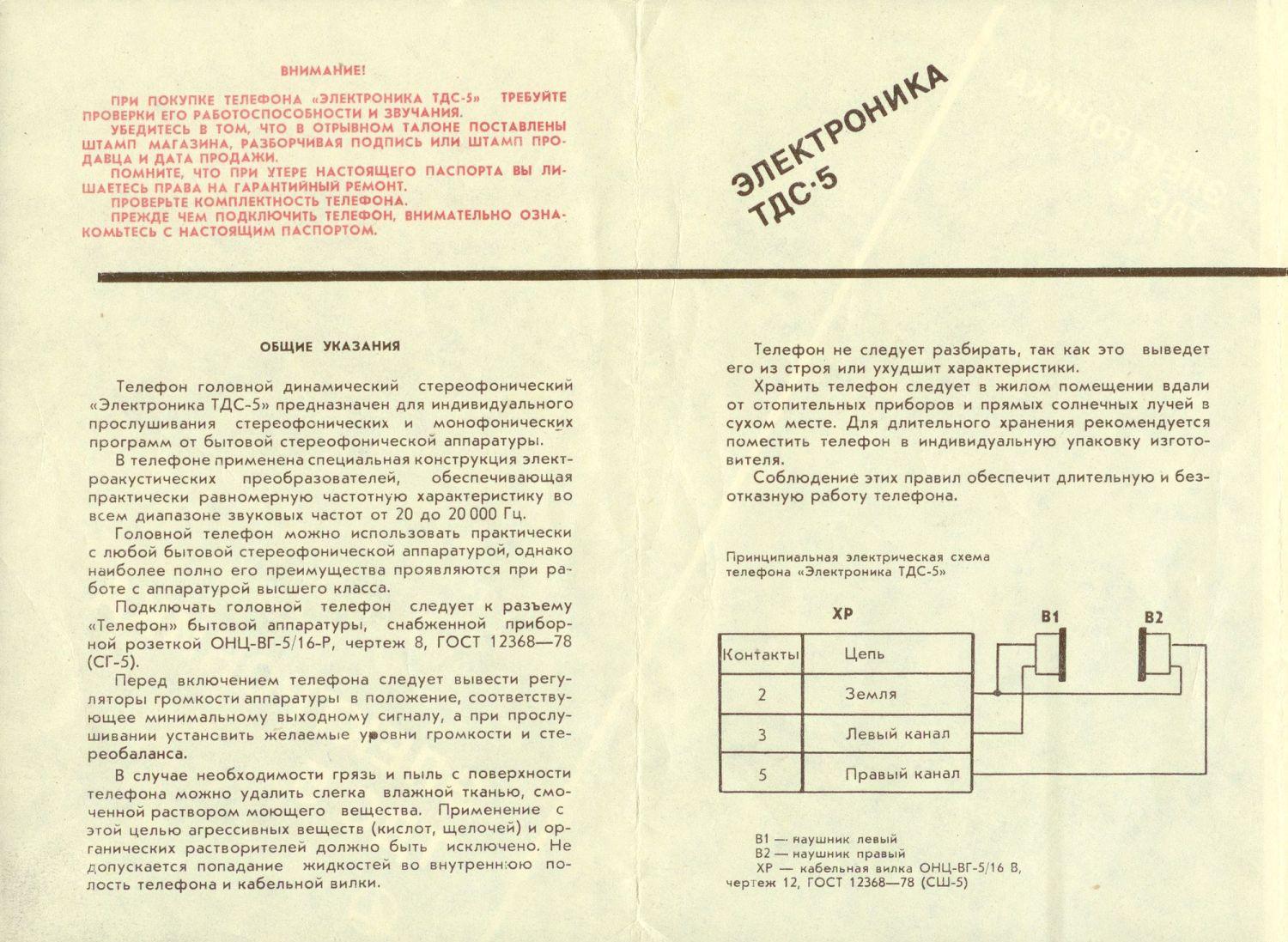

В наушниках ТДС-5 “Электроника” применена специальная конструкция электроакустических преобразователей, обеспечивающая практически равномерную АЧХ во всем диапазоне звуковых частот от 20 Гц до 20000 Гц.

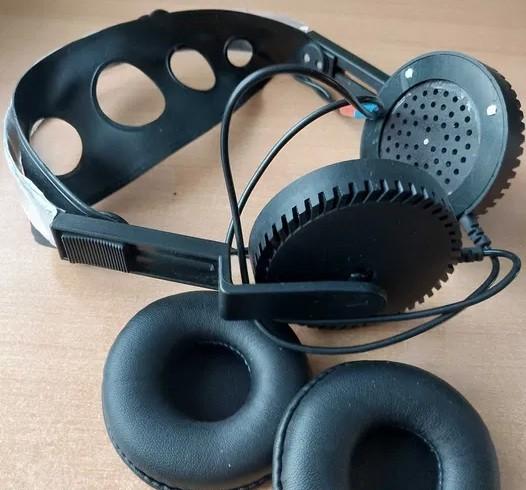

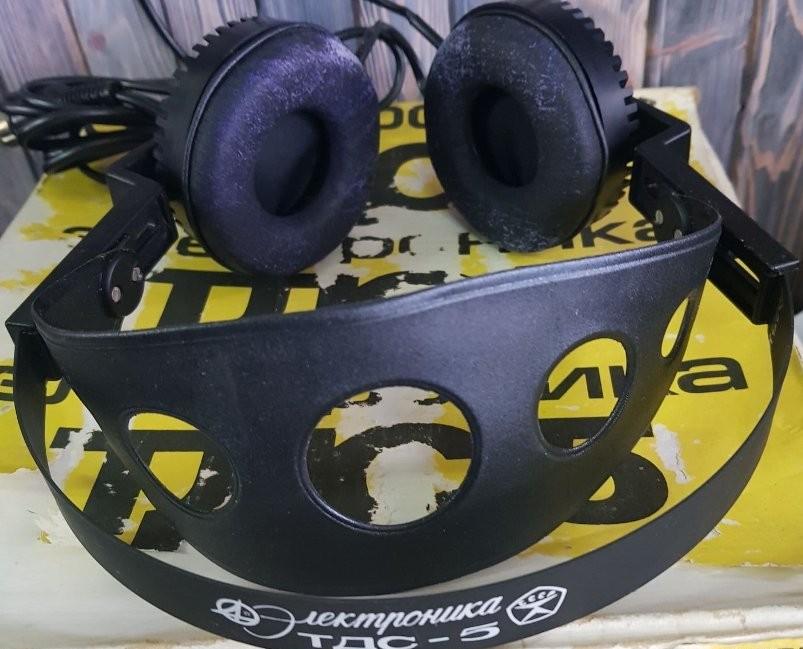

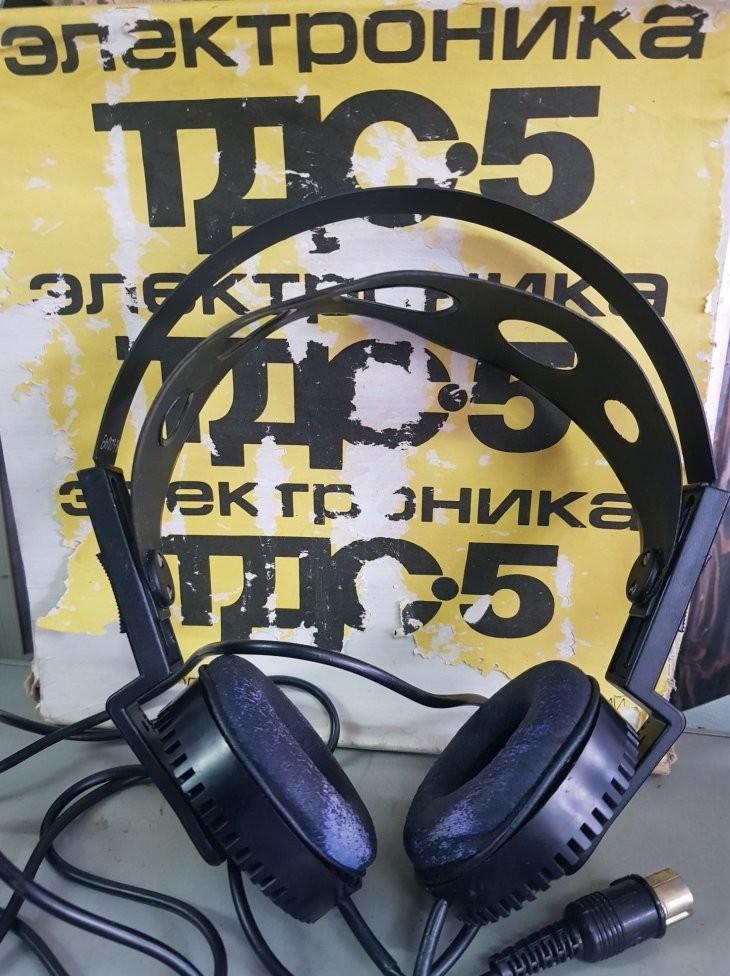

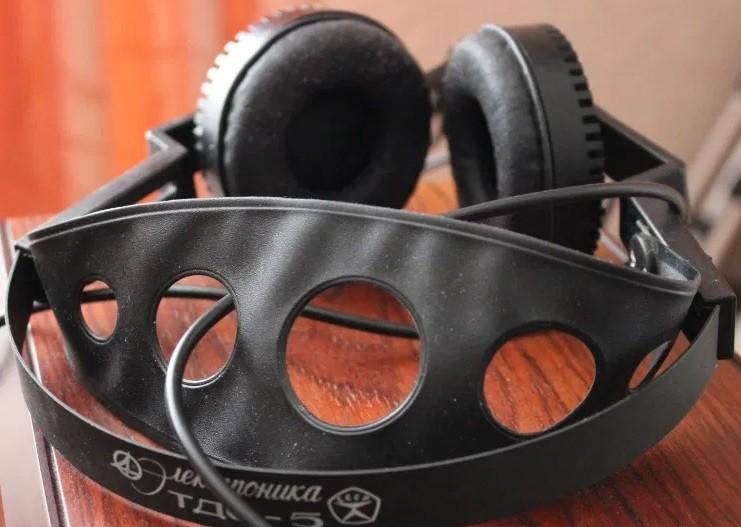

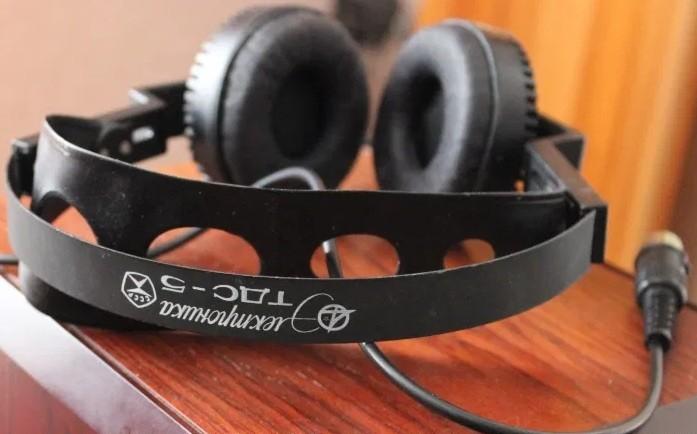

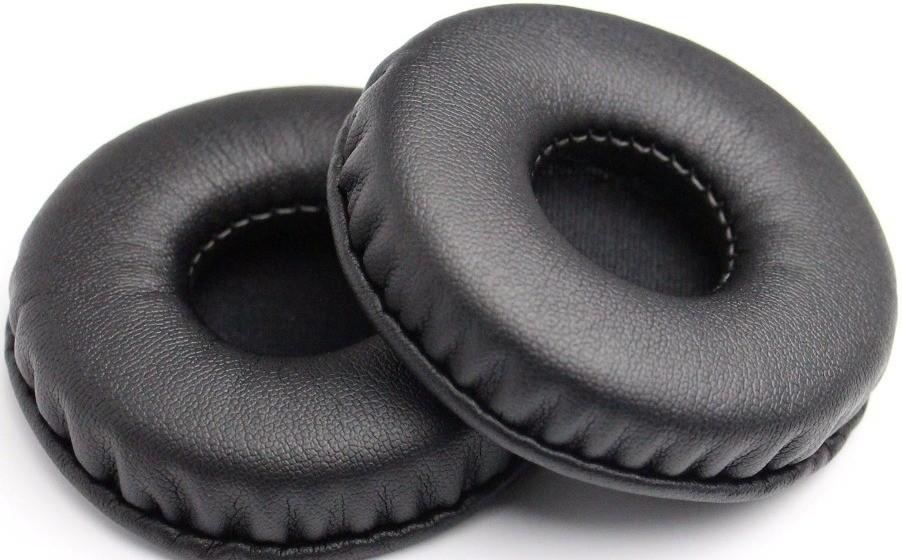

ТДС-5 являются полуоткрытыми, прижимными наушниками. Внешне можно найти сходство с Yamaha YH-1. Преобразователь помещен в круглый корпус из пластмассы. Наружная боковая сторона корпуса перфорирована. К крышке корпуса с помощью не высыхающего клея приклеен амбушюр прижимного типа из мягкой искусственной кожи. Телефоны закреплены на двойном оголовье, состоящем из металлической ленты и мягкой эластичной полосы из пористого пеноуретана, плотно облегающей голову слушателя, что обеспечивает комфорт при эксплуатации телефона.

Для тех, кто интересуется развитием линейки, стоит посмотреть на наушники ТДС-8 «Феникс», которые предлагают более современную конструкцию драйвера.

Выход выполнен кабелем марки ШМПП-В-2 с пятиконтактным разъемом ОНЦ-ВГ-4-5/16в с переходником на трехконтактный “Jack 6.3 мм”.

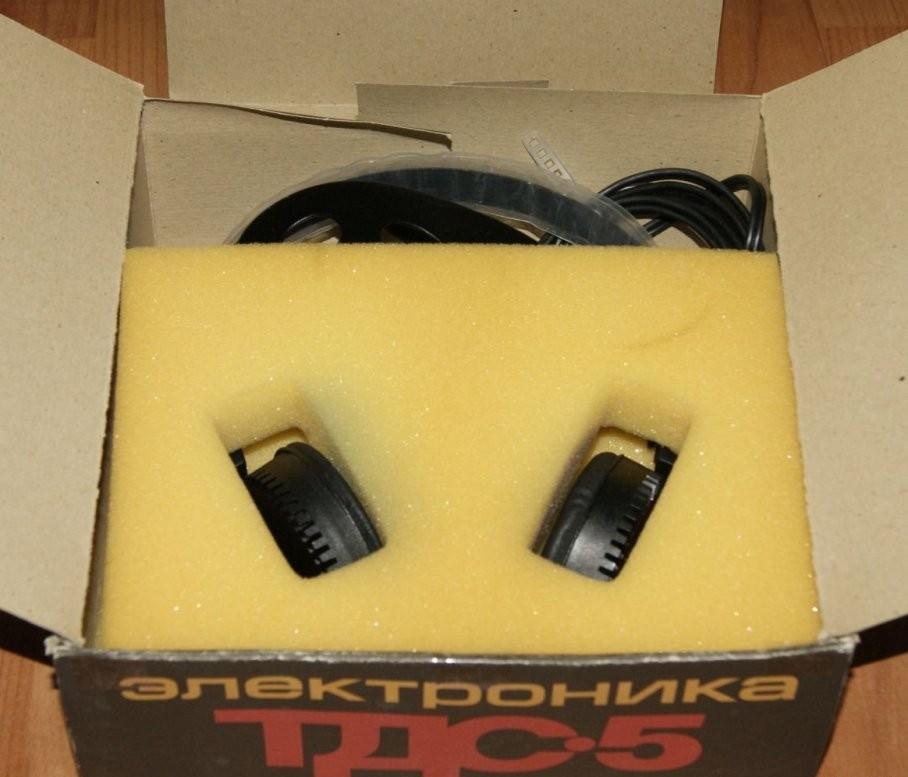

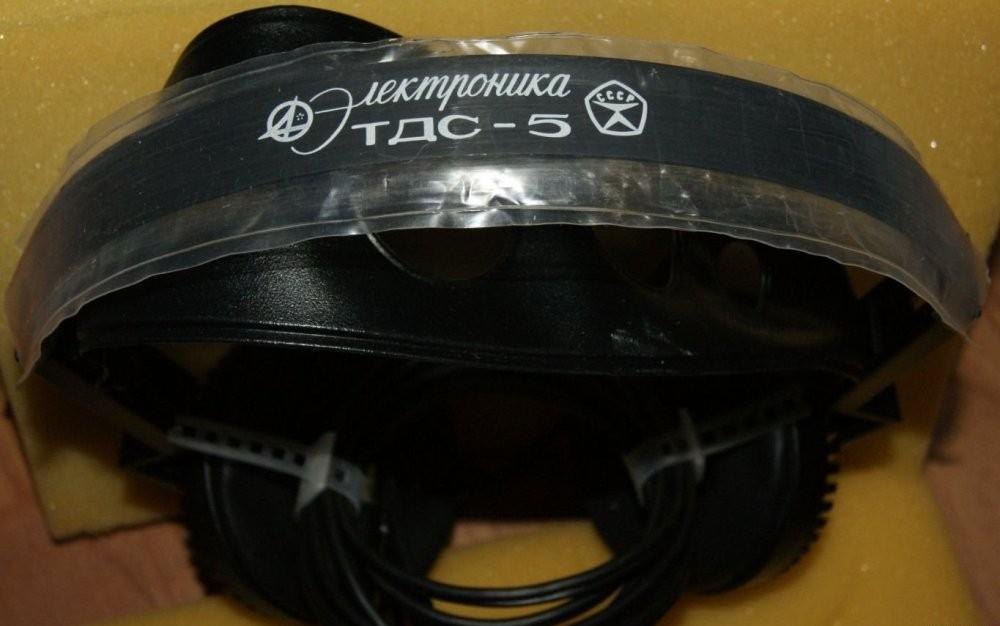

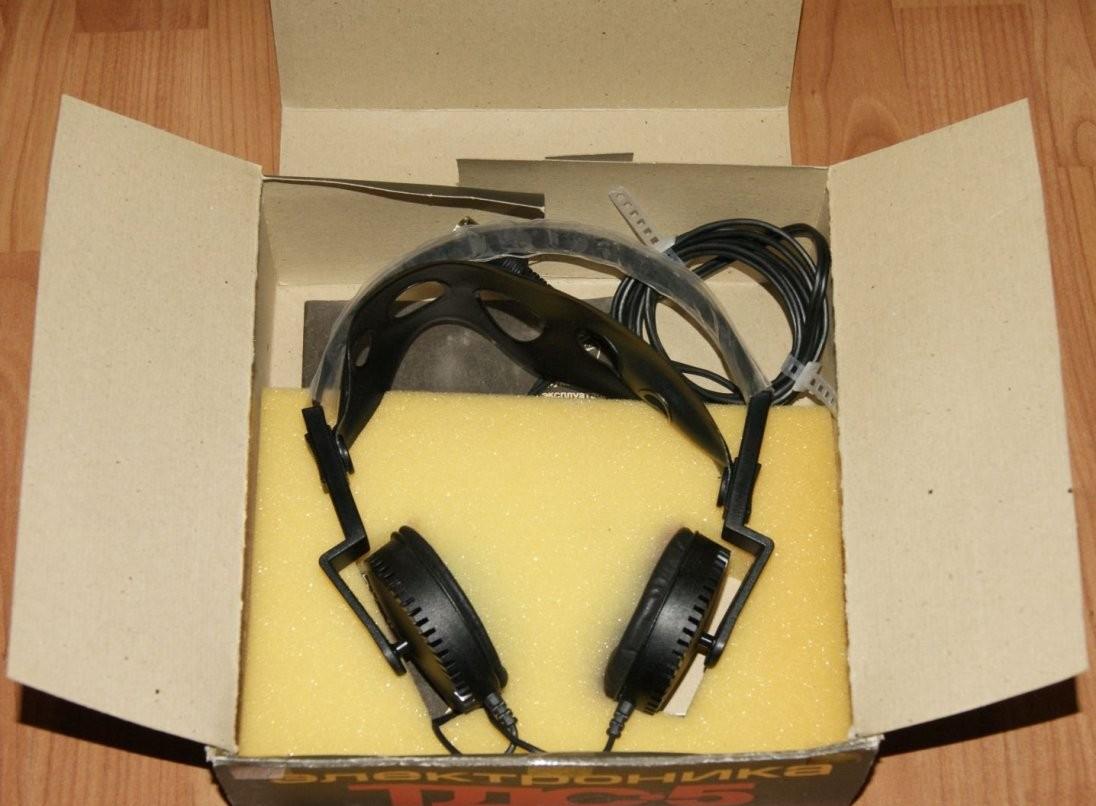

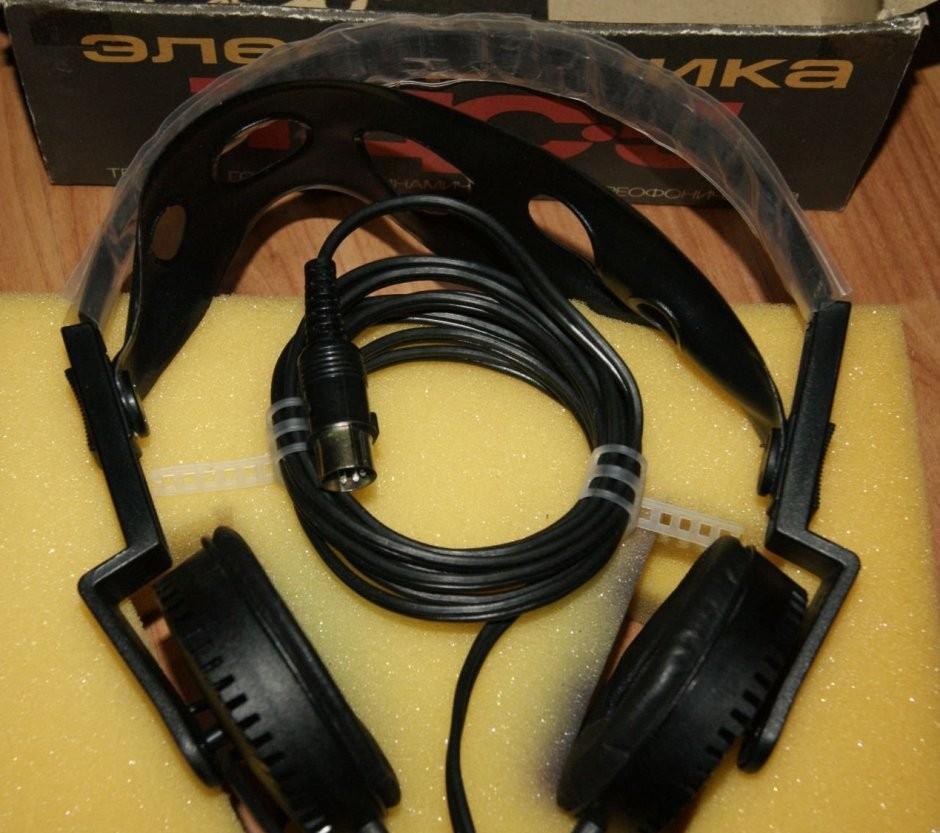

Упаковка ТДС-5:

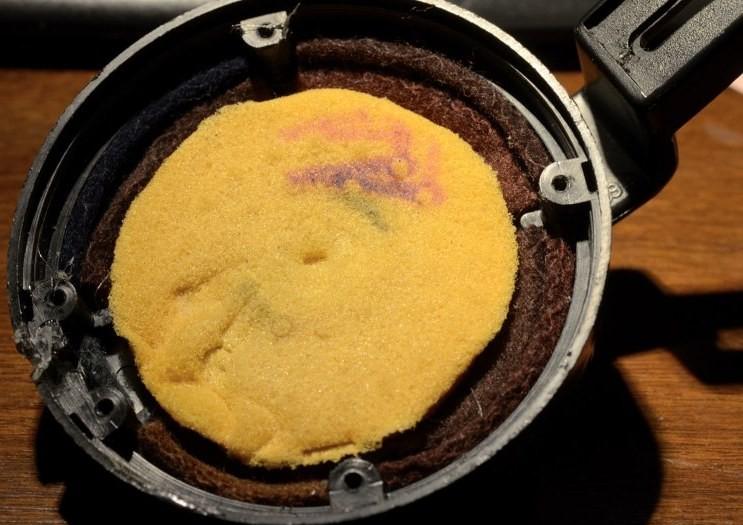

Конструкция излучателя:

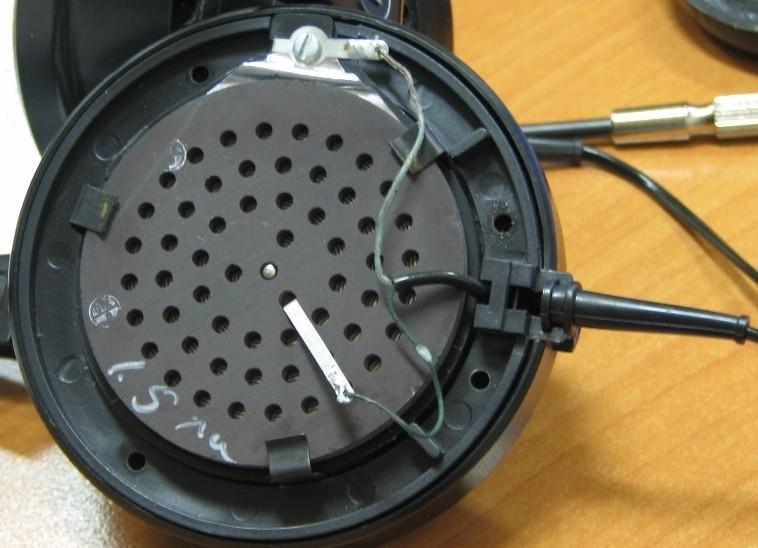

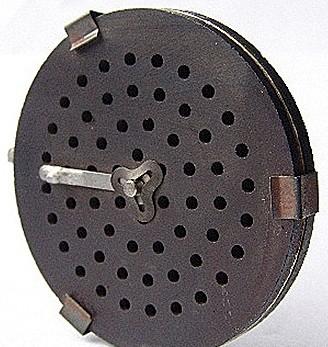

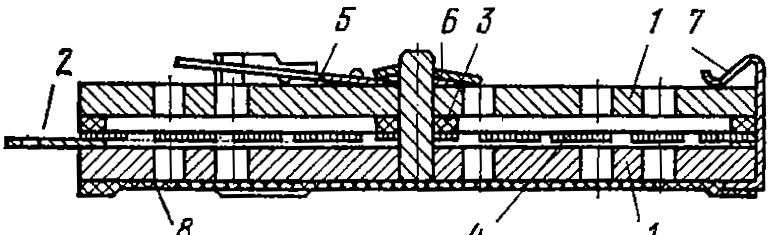

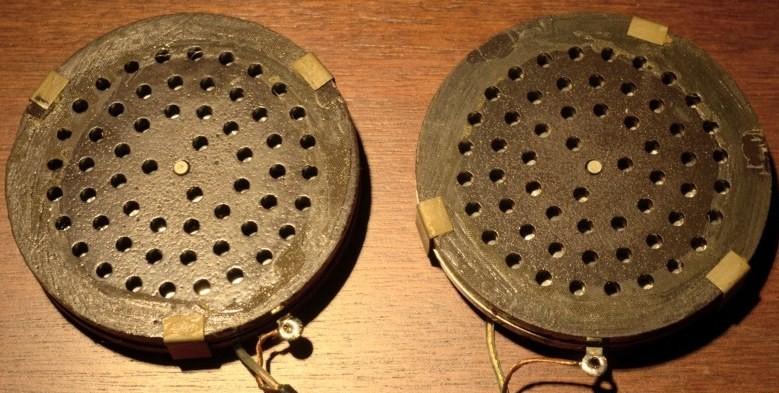

Преобразователь представляет собой пакет из двух перфорированных магнитов 1, между которыми через шайбы 2 и 3 закреплена плоская слегка гофрированная мембрана 4. Магниты имеют 54 отверстия для свободного выхода звукового давления, возникающего в зазоре между магнитами при колебаниях мембраны. Последняя изготовлена из полиэтилентерефталатyой пленки, на которую с одной стороны приклеена алюминиевая фольга.

магнит;

шайба;
шайба;

мембрана;
лепесток;

пружина;
скоба;

сетка.

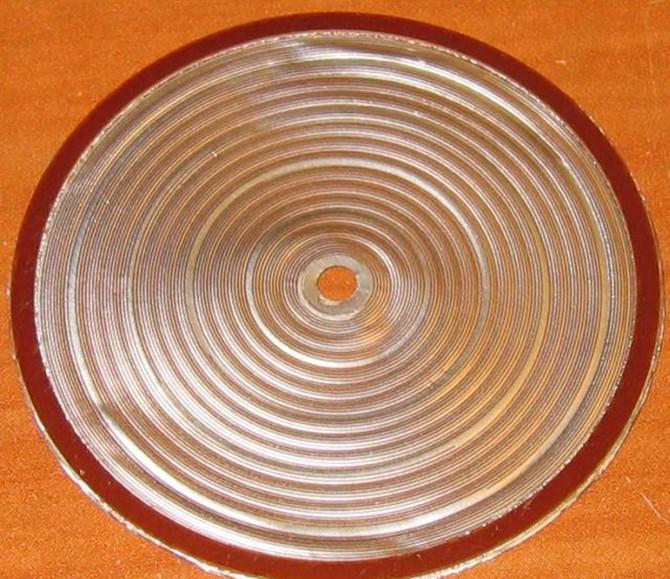

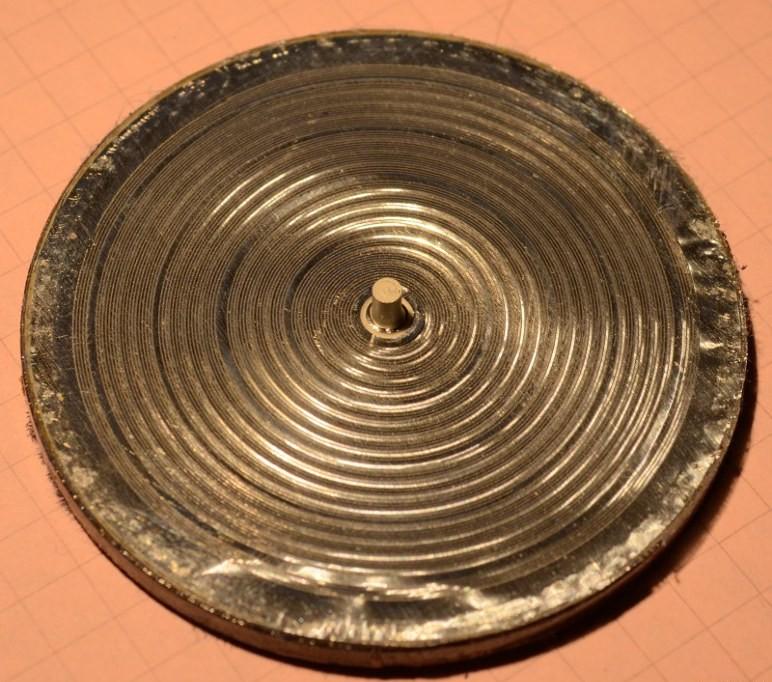

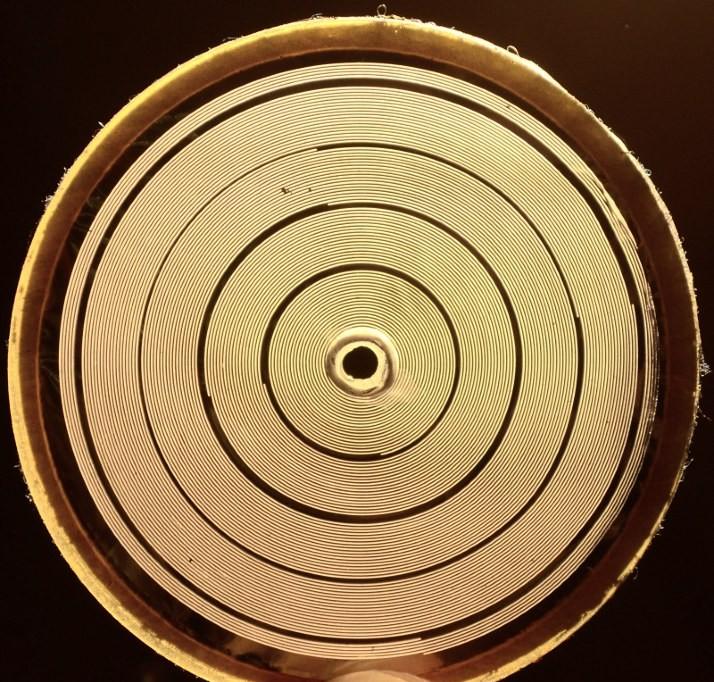

Катушка в виде спирали, состоящей из пяти секций, изготовлена методом фотолитографии. Направление витков в каждой последующей секции спирали противоположно направлению витков предыдущей секции. Мембрана приклеена по периферии в изоляционной шайбе 3. Со стороны проводника между мембраной и магнитом находится металлическая шайба 2 с лепестком, к которому припаян вывод от наружной секции проводника. Второй вывод проводника центральной секции катушки припаян к лепестку 5, закрепленному в центре преобразователя с помощью пружины 6. Изоляционная шайба 3 с одной стороны мембраны и металлическая шайба 2 той же толщины с другой стороны мембраны создают воздушные зазоры между мембраной и магнитами, обеспечивая ее свободное колебание. Пакет скреплен тремя скобами 7. С одной стороны магнита наклеена капроновая сетка 8, защищающая преобразователь от пыли.

Марка используемого в излучателе магнита – МГБИ300, диаметром 55 мм. Материала мембраны из полиэтилентерефталата толщиной 8 мкм и диаметром 55 мм. Звуковая катушка изготовлена из алюминиевой фольги толщиной 14 мкм. Ширина проводника ЗК – 9 мкм, число витков – 76.
