Наушники ТДС-7 «Амфитон»: характеристики, описание и параметры изодинамической модели

Изготовитель:

НПО “Феррит”, г. Ленинград.

ПО “Счетмаш”, г. Кишинев.

Назначение: для индивидуального прослушивания стерео программ совместно с бытовой радио аппаратурой нулевой и первой групп сложности, имеющий соответствующий выход для подключения стерео телефонов. Данные наушники являются ярким примером советской акустической школы, предлагая высокое качество звука при доступной цене, сопоставимой с популярными моделями, такими как ТДС-5 «Электроника».

Характеристики:

Диапазон воспроизводимых частот: 20 – 20000 Гц
Неравномерность АЧХ в диапазоне: 50 – 8000 Гц: 10 дБ
Звуковое давление на частоте 500 Гц при мощности 3 мВт: 94 дБ
Номинальное сопротивление: 8 Ом (±2,4 Ом)
Паспортная мощность: 1 Вт
Разность уровней между каналами в диапазоне 250-8000 Гц: 3 дБ
Суммарный коэффициент гармоник в диапазоне 100-3000 Гц: 1%
Прижимное усилие: 5 Н
Габаритные размеры с держателем: 260х230х90 мм
Габаритные размеры без держателя: 230х210х80 мм
Масса без кабеля: 0,4 кг
Цена: 53,4 руб.

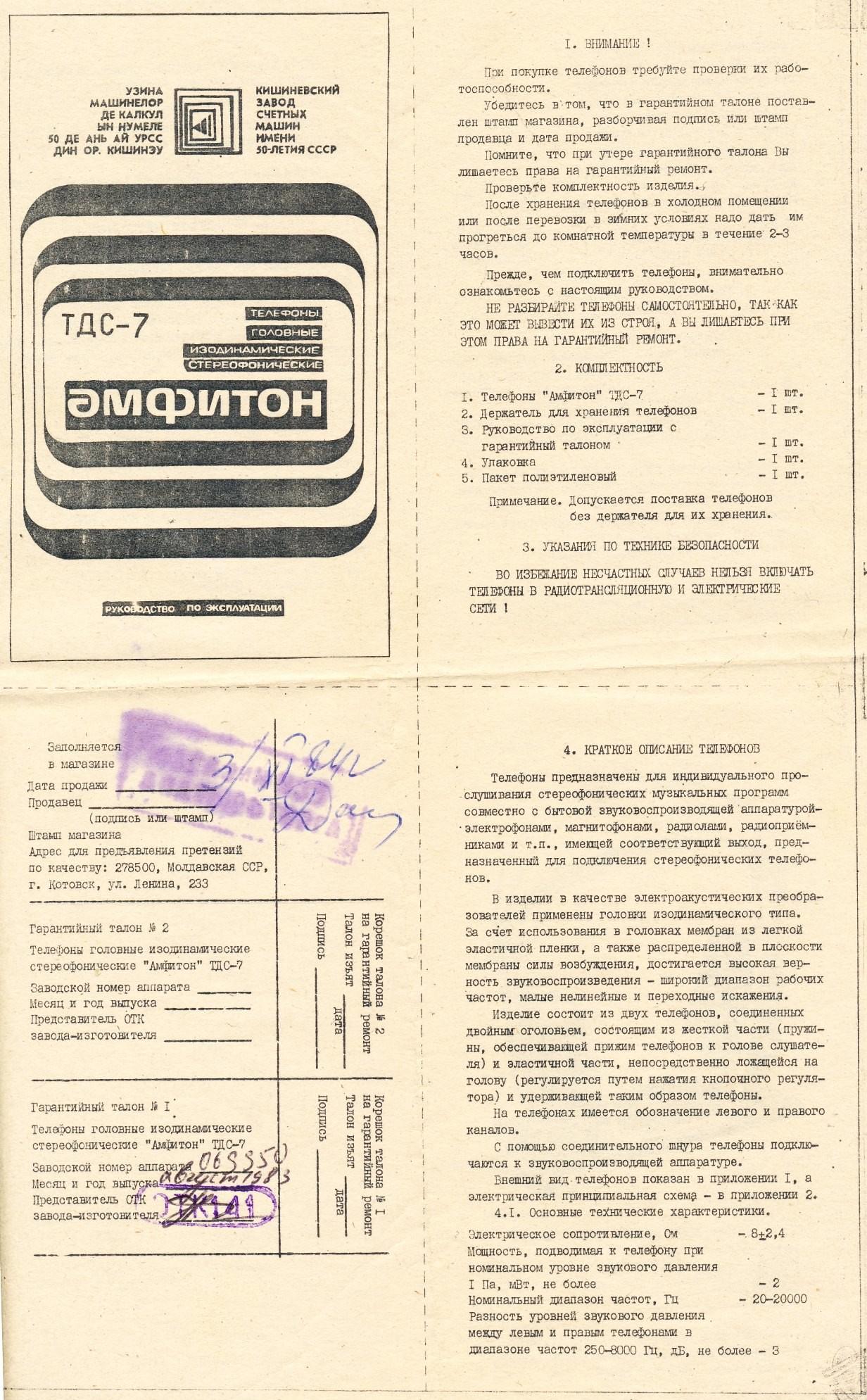

Описание:

В качестве электроакустического преобразователя применены головки изодинамического типа. За счет использования в головках мембран из легкой эластичной пленки, а также распределенной в плоскости мембраны силы возбуждения, достигается высокая верность звуковоспроизведения – широкий диапазон рабочих частот, малые нелинейные и переходные искажения. По звучанию они близки к другим легендарным моделям того времени, например, ТДС-9Б «Вега».

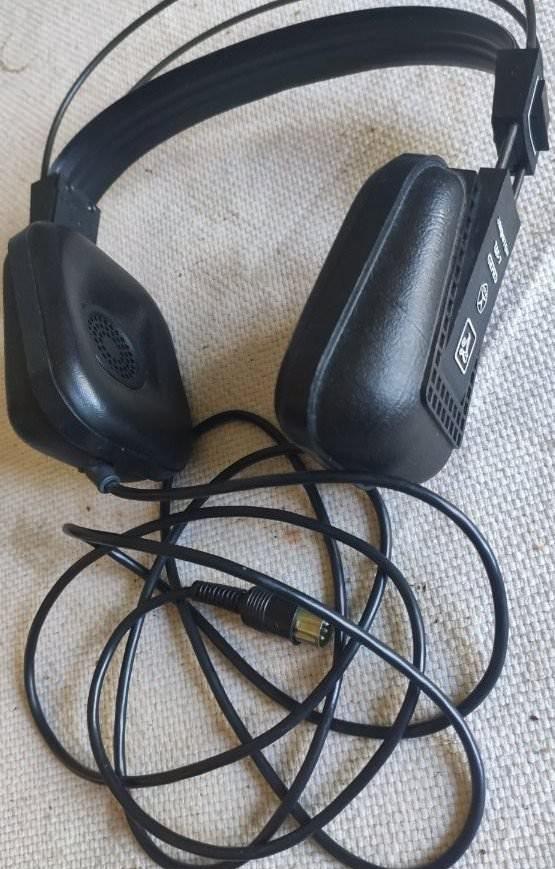

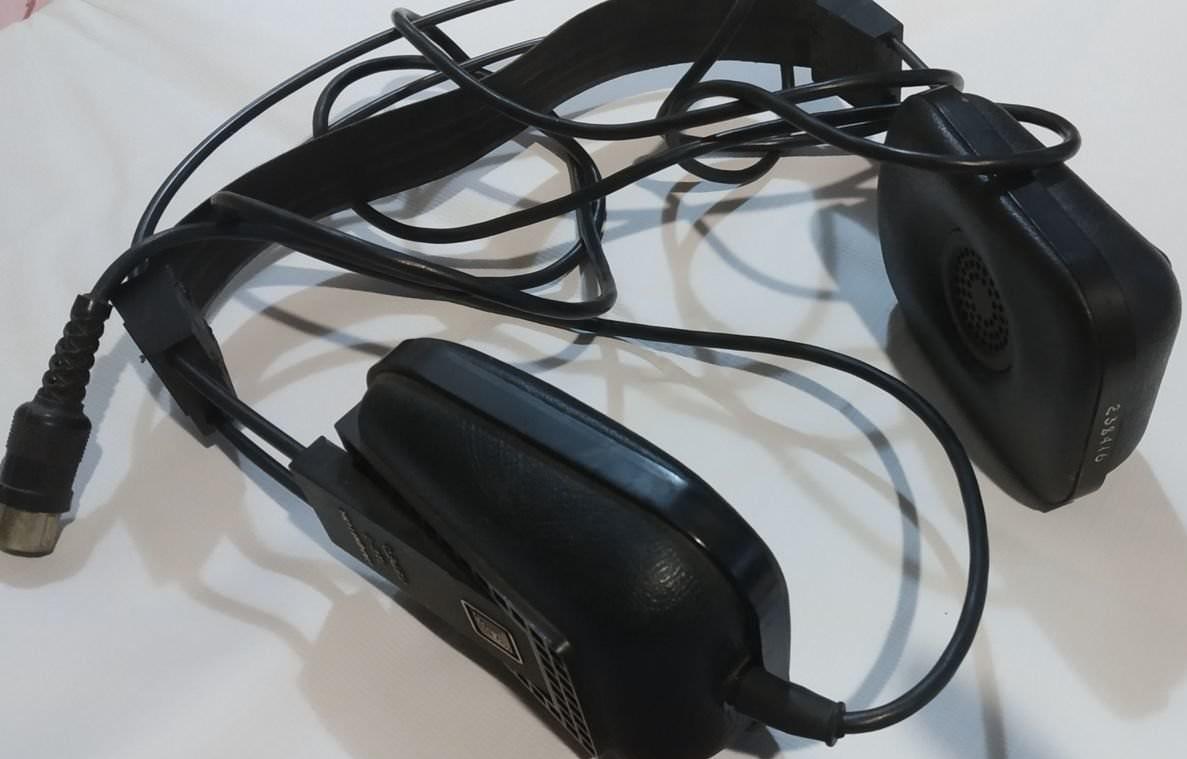

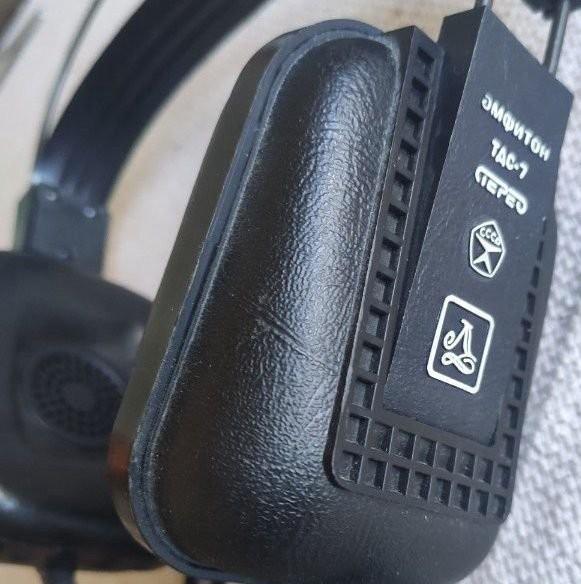

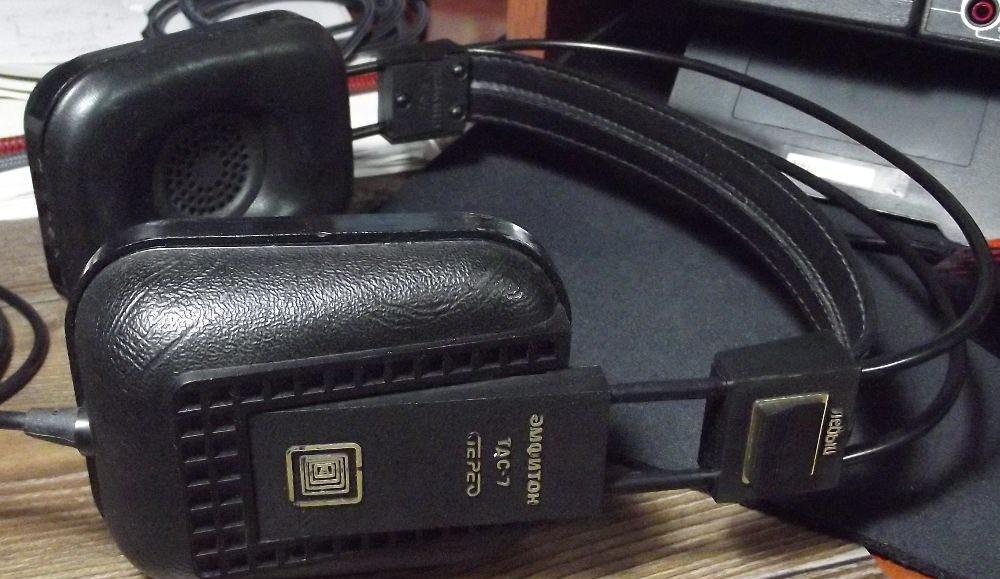

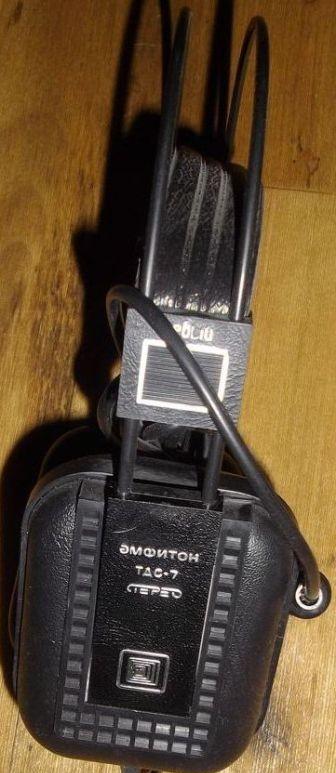

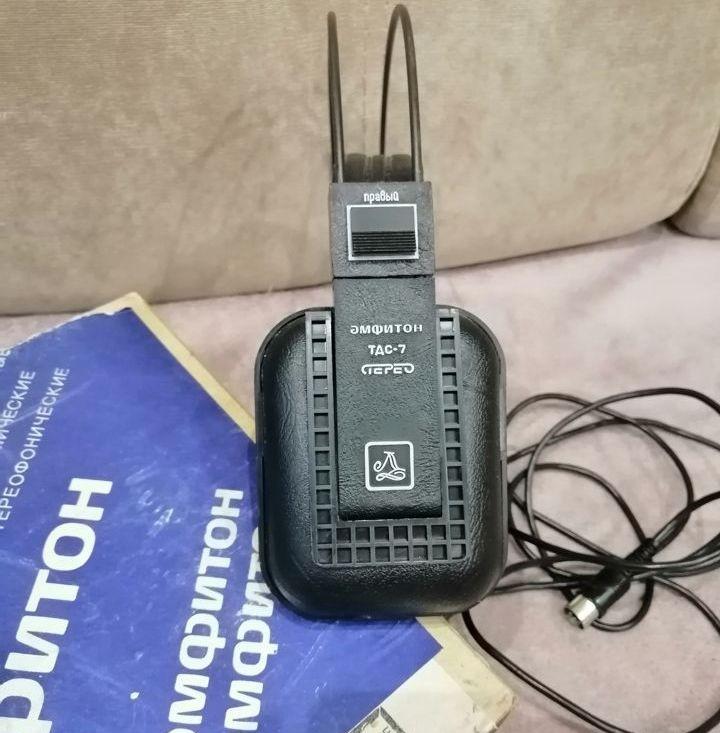

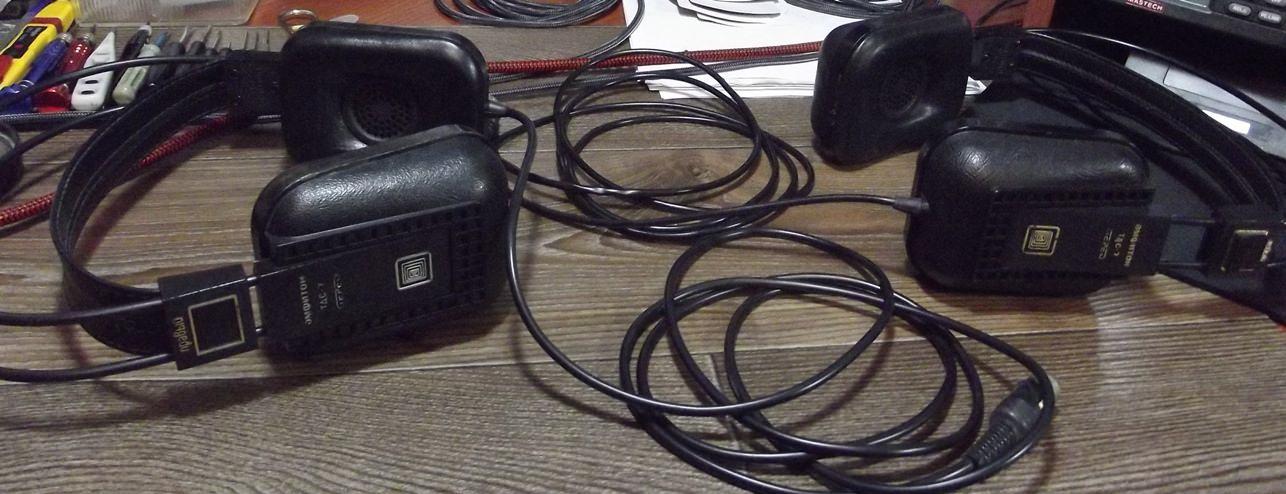

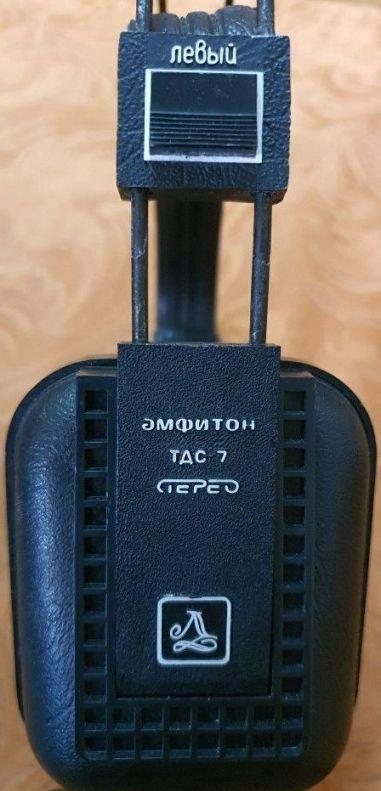

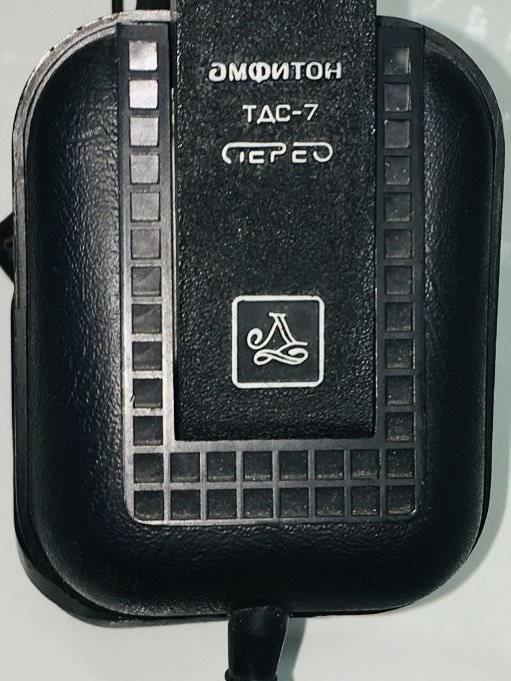

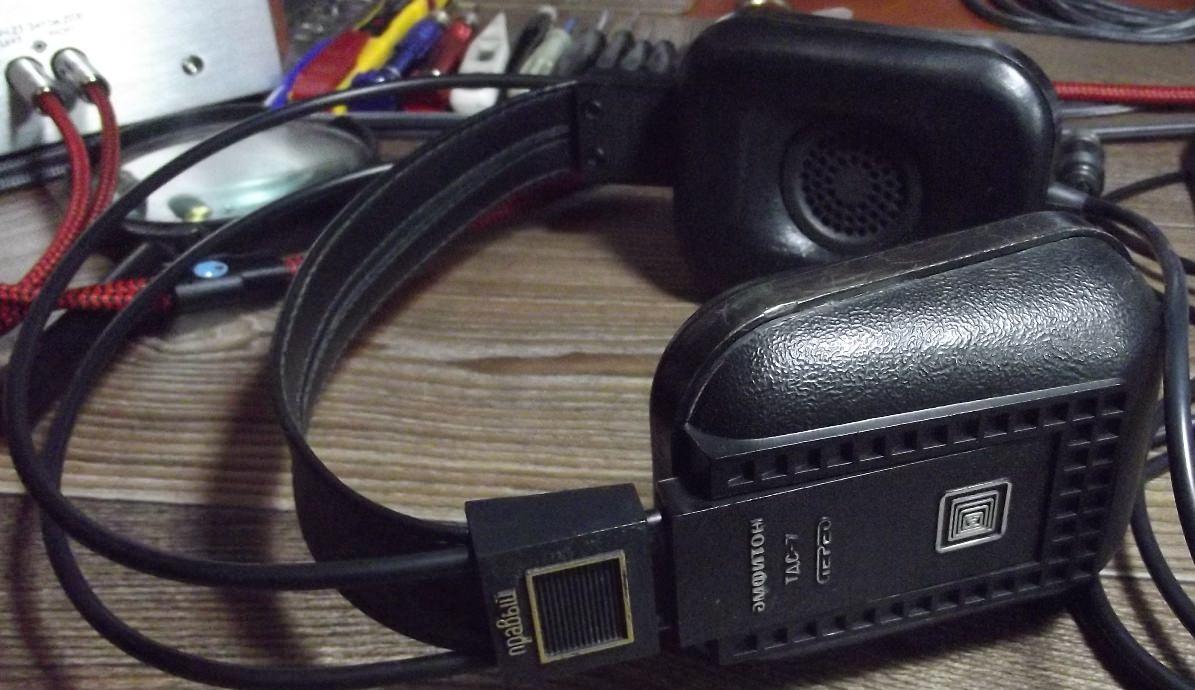

Отличие заводов изготовителей наблюдается в логотипе на чаше наушников. Слева – НПО “Феррит”, г. Ленинград, справа – ПО “Счетмаш”, г. Кишинев.

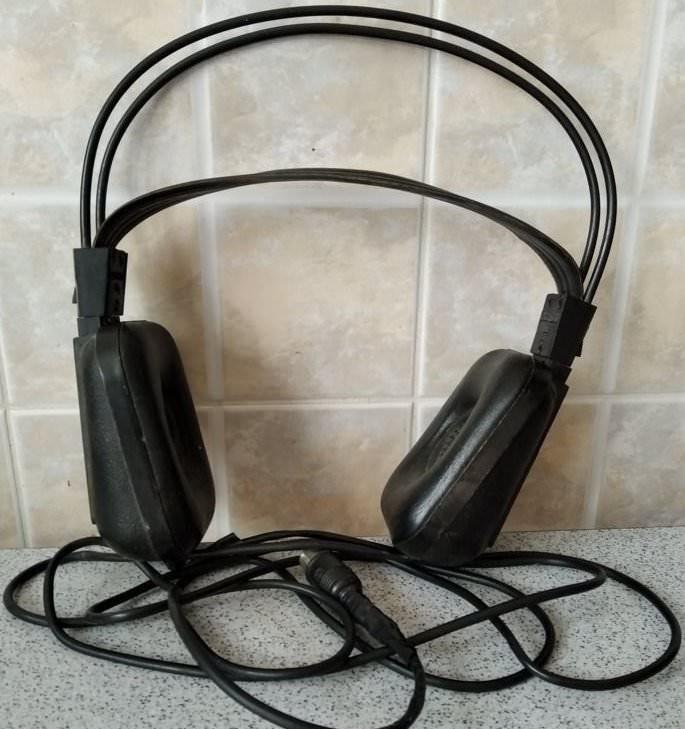

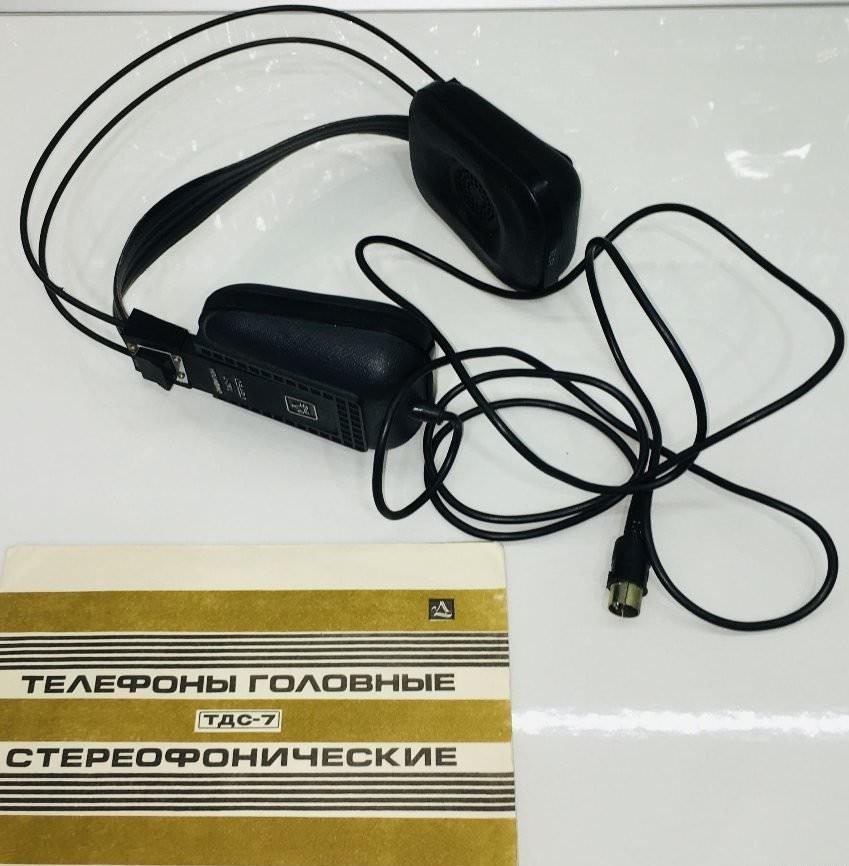

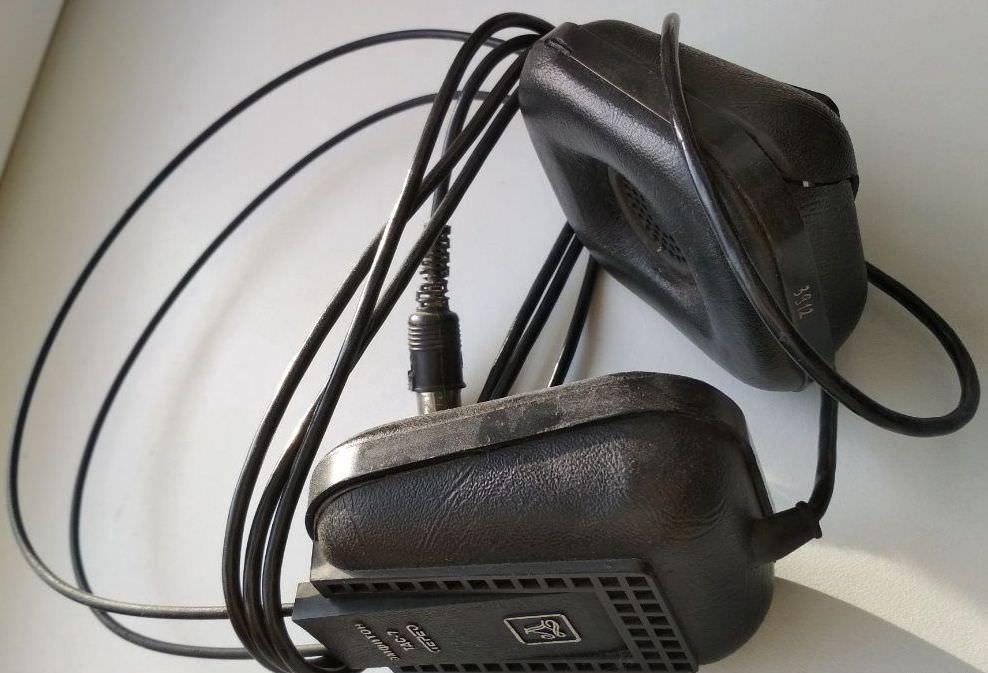

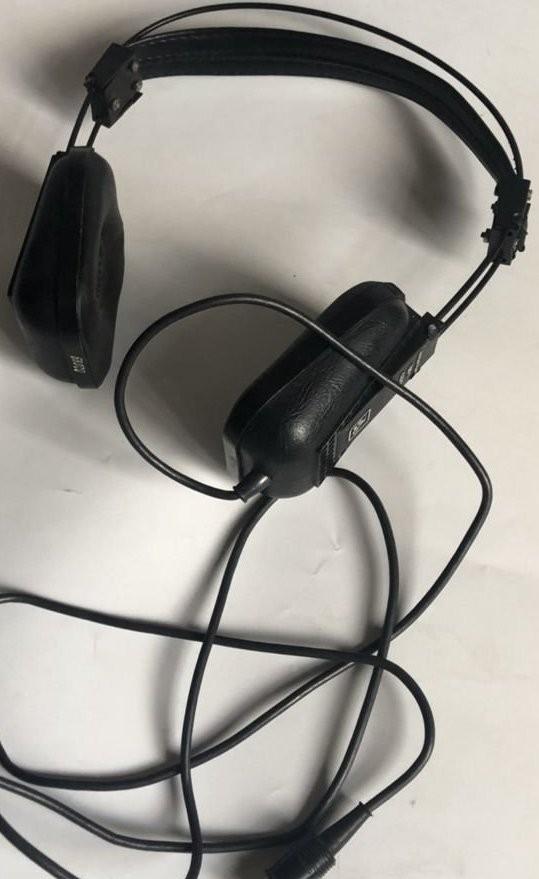

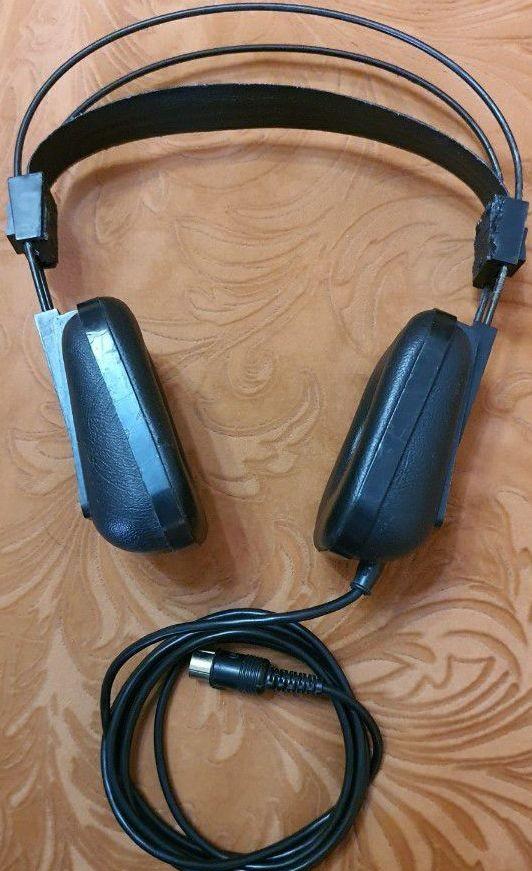

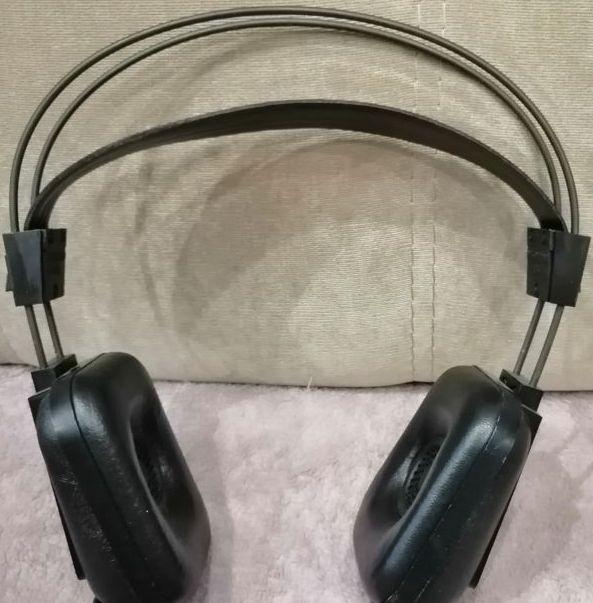

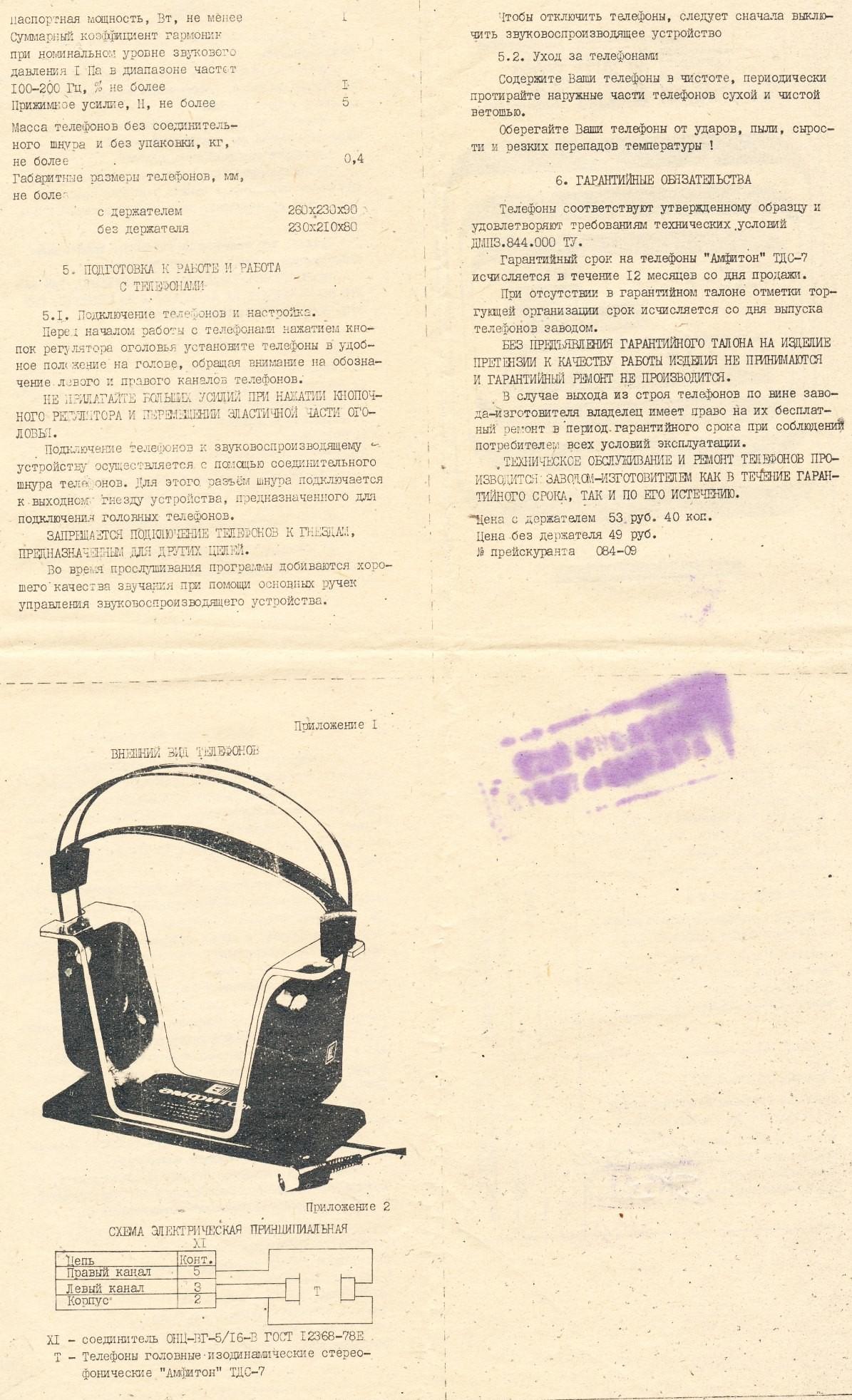

Изделие состоит из двух телефонов, соединенных двойным оголовьем, состоящим из жесткой части (пружины, обеспечивающей прижим телефонов к голове слушателя) и эластичной части, непосредственно ложащейся на голову (регулируется путем нажатия кнопочного регулятора) и удерживающим таким образом телефоны. Тип соединителя – трехконтактный штекерный соединитель диаметром 6,3 мм (jack 6.3 мм). Наушники изготавливались только в черном цвете. Для сравнения, более современные модели, такие как Меридиан-246, могут иметь иные конструктивные решения.

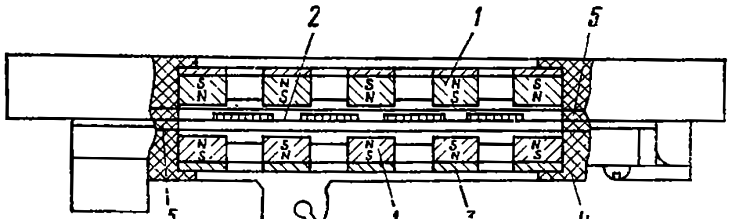

Вешний вид и поперечный разрез преобразователя ТДС-7:

магнитная система;

мембрана;

пластина;

обойма;

рамка.

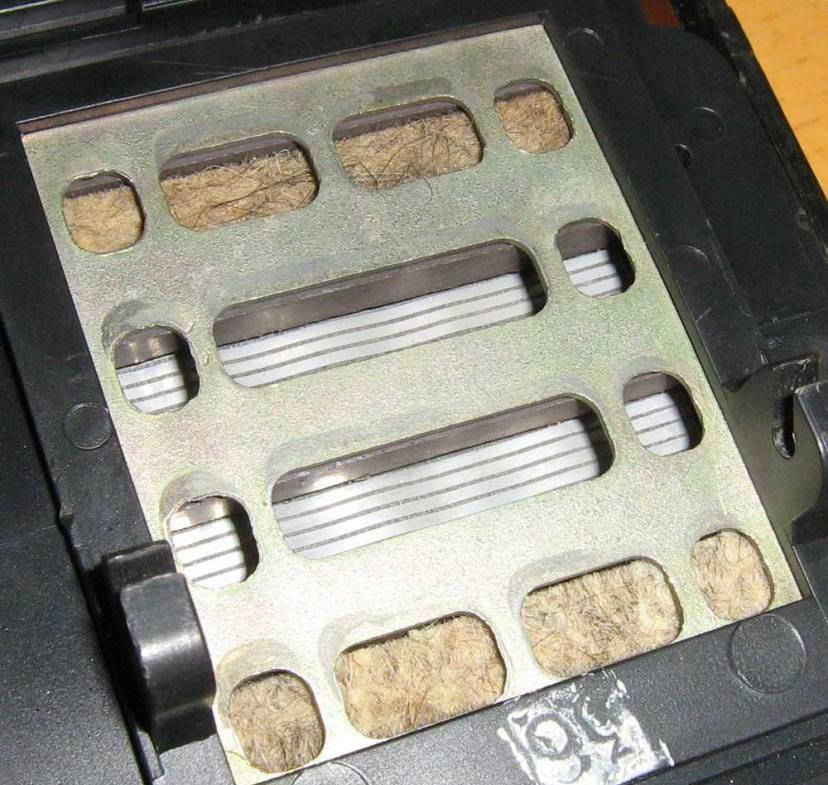

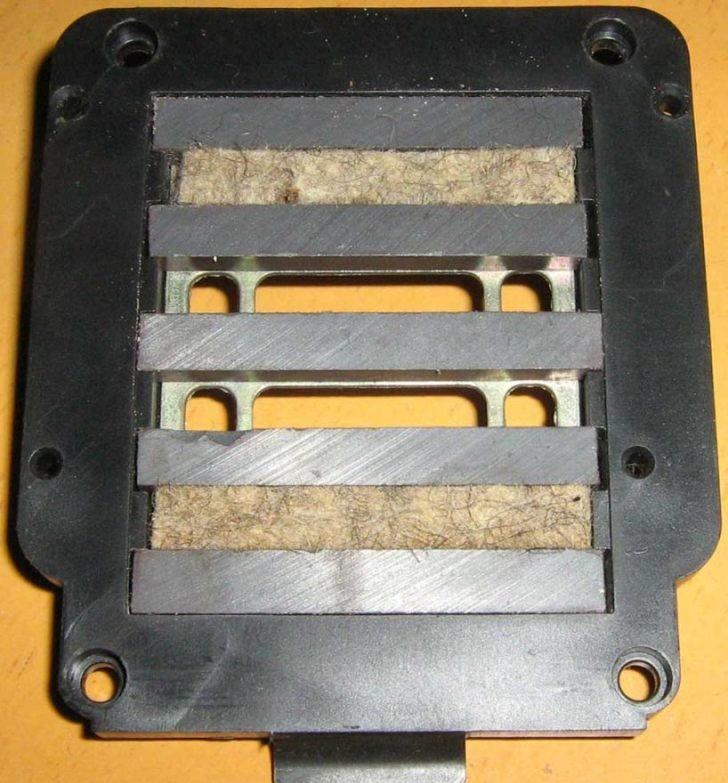

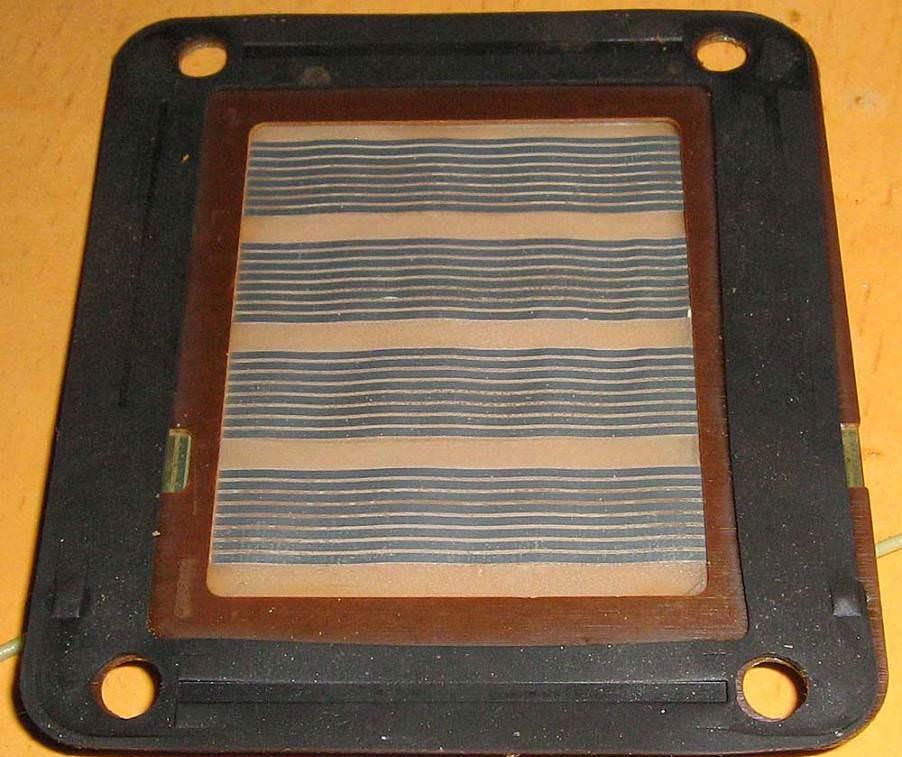

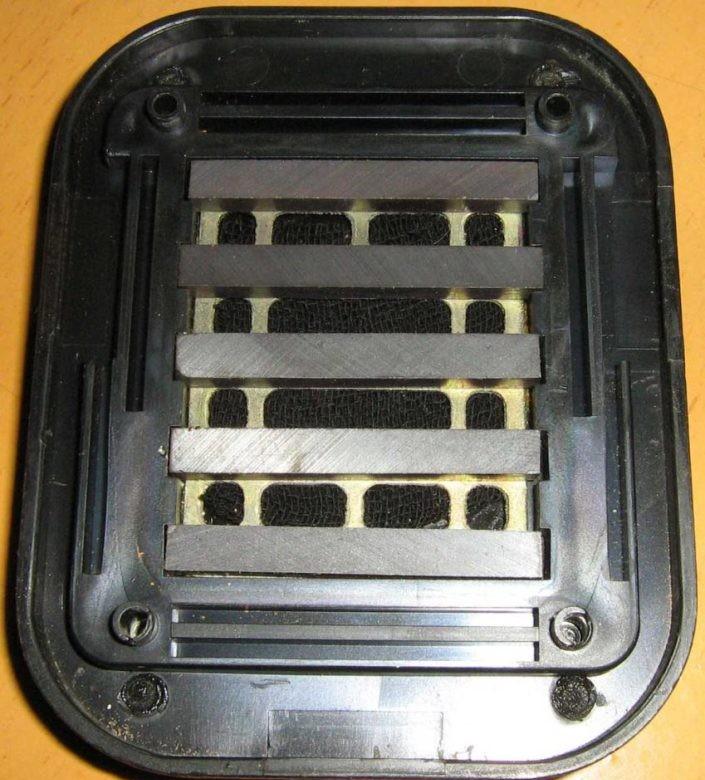

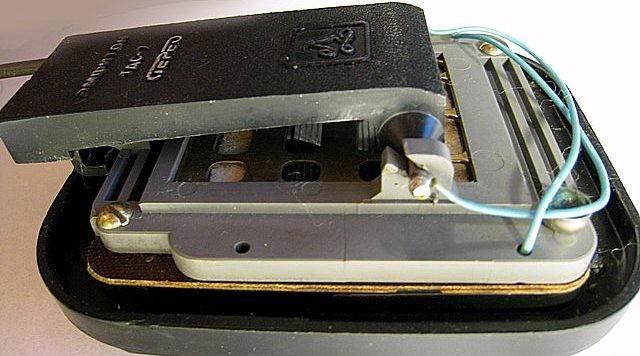

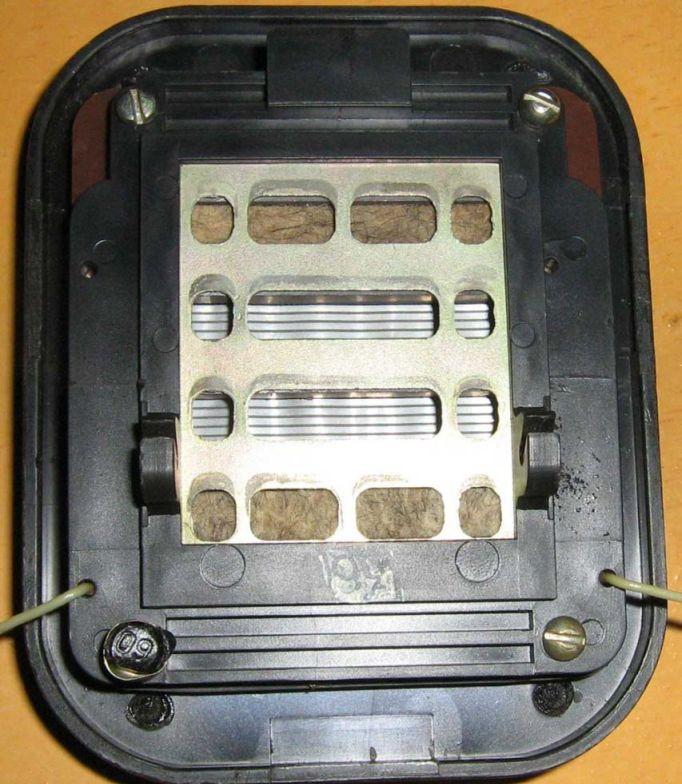

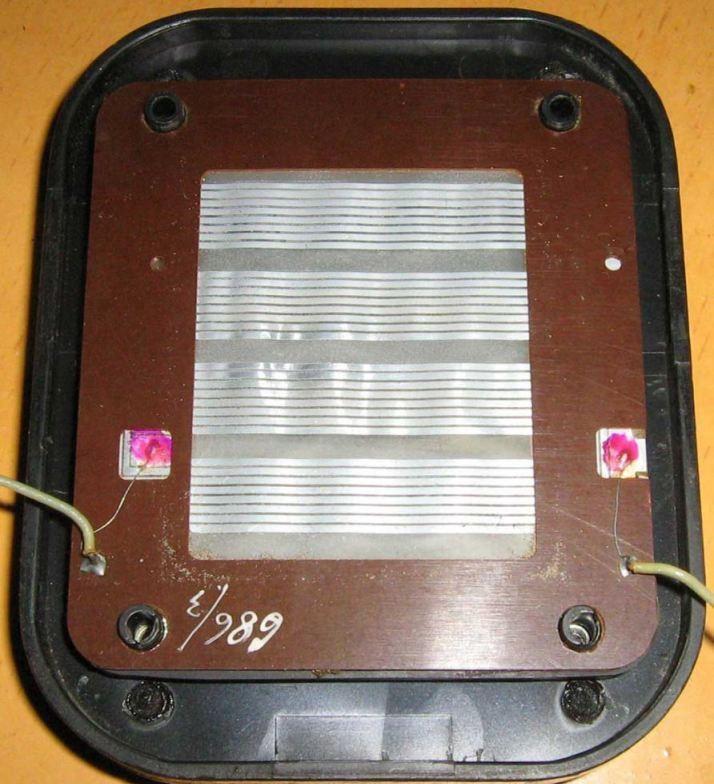

Электроакустический преобразователь представляет собой пакет, состоящий из магнитной системы 1 и плоской натянутой мембраны 2. Магнитная система состоит из десяти магнитных стержней из изотропного феррита бария. Стержни по пять штук размещены на двух стальных пластинах с продольными прорезями 3, вложенных в пластмассовые обоймы 4. Обоймы имеют выступы для фиксации положения концов магнитных стержней на металлических пластинах. Магнитные стержни намагничены в поперечном направлении и расположены в обеих половинах магнитной системы одноименными полюсами друг против друга. Между двух рамок 5 закреплена плоская мембрана со звуковой катушкой. Мембрана изготовлена из полимерной пленки и приклеенной к ней алюминиевой фольгой. Из алюминиевой фольги методом фотолитографии изготовляется звуковая катушка, имеющая вид меандра.

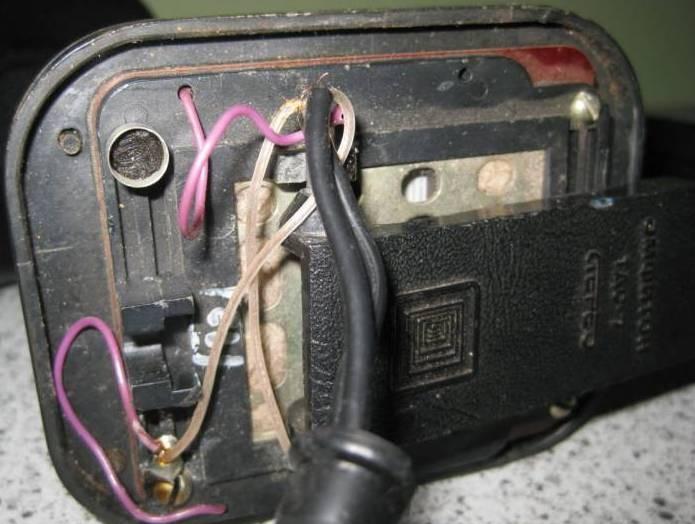

Выводы звуковой катушки припаяны к пистонам, расположенным на противоположных сторонах рамки. Пластмассовые обоймы 4 скреплены друг с другом с помощью винтов. Одна из обойм служит держателем скобы оголовья. Пакет вложен в пластмассовый корпус и закрыт пластмассовой перфорированной крышкой, к которой крепится амбушюр прижимного типа из искусственной кожи.
