Усилитель Technics SU-8080: характеристики, схема и описание

Легендарный японский стереоусилитель Technics SU-8080 выпускался в период с 1976 по 1979 год. Эта модель стала вершиной инженерной мысли компании в эпоху становления Hi-Fi стандартов. Устройство позиционировалось как флагманское решение для аудиофилов, требующих максимальной точности и чистоты звука. В отличие от многих конкурентов, здесь реализована архитектура «двойное моно» (Double Monaural), которая обеспечивает независимость каналов и исключает перекрестные помехи. Для тех, кто интересуется схемотехникой аналоговых устройств, полезно будет изучить схему трехполосного УМЗЧ на микросхемах для сравнения подходов к разделению каналов.

Технические характеристики усилителя Technics SU-8080:

• Частотный диапазон по уровню -3 дБ: 0 – 100 000 Гц
• Выходная мощность на канал: 90 Вт (при 4 Ом), 72 Вт (при 8 Ом)
• Общее гармоническое искажение (THD): 0,02 – 0,05%
• THD при половинной мощности (1 кГц): 0,0015%
• Отношение сигнал/шум (SNR): 115 дБ
• Остаточный фон/шум: 100 мкВ
• Коэффициент демпфирования: 70 (4 Ом), 35 (8 Ом)
• Входная чувствительность / импеданс: 1 В / 50 кОм
• Сопротивление нагрузки: 4 – 16 Ом
• Управление тембром: ±7,5 дБ на частотах 50 Гц и 20 кГц
• Выход для наушников: 550 мВ / 330 Ом
• Потребляемая мощность: 490 Вт
• Габариты (ШxВxГ): 450x140x371 мм
• Вес: 14 кг

Архитектура и схемотехника

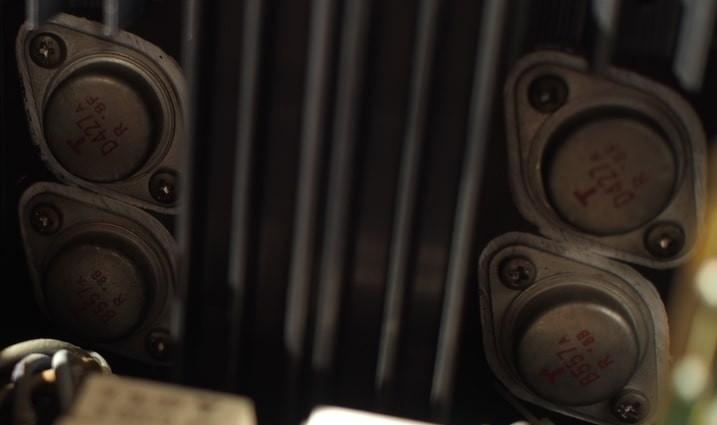

SU-8080 – это усилитель, обеспечивающий максимальную точность воспроизведения звука. Его схемотехническое решение было революционным для своего времени. В основе лежит дифференциальный усилитель первой ступени, за которым следует усилитель напряжения с резистивной нагрузкой и эмиттерный повторитель. Финальный этап — двухкаскадный, полностью комплементарный выходной каскад по схеме Дарлингтона.

Ключевой особенностью тракта прохождения сигнала является полное отсутствие конденсаторов. Это решение позволяет избежать фазовых искажений и потерь качества, свойственных емкостным элементам в аудиотракте. Такая чистота звука сопоставима с показателями топовых моделей того времени, таких как SANSUI AU-20000.

Система питания Double Monaural

Конструкция усилителя построена на принципе полностью независимых источников питания для каждого канала. Внутреннее устройство SU-8080 включает в себя два мощных силовых трансформатора и четыре электролитических конденсатора большой емкости по 10 000 мкФ каждый. Такое количество конденсаторов обеспечивает стабильное напряжение даже при пиковых нагрузках, характерных для динамичной музыки.

Трансформаторы расположены на шасси особым образом: их взаимное расположение позволяет компенсировать магнитные потоки утечки друг друга. Это инженерное решение значительно снижает уровень наводок и способствует достижению выдающегося соотношения сигнал/шум в 115 дБ.

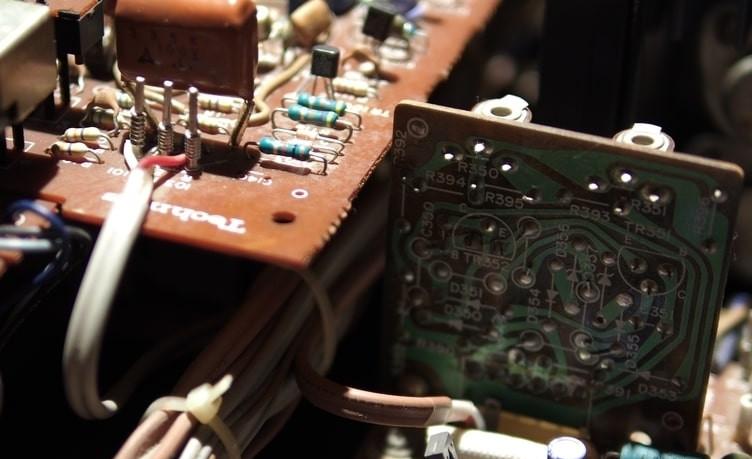

Уникальные компоненты и управление

В дифференциальном усилителе первого каскада SU-8080 применяется токовая зеркальная нагрузка. Важной деталью являются уникальные двойные корпусные транзисторы Technics, которые были специально подобраны для обеспечения отличной термостабильности. Это гарантирует стабильность рабочей точки при нагреве устройства, что критически важно для сохранения качества звука при длительном прослушивании.

Регулятор громкости в этой модели — не просто потенциометр, а прецизионное устройство с плавной регулировкой. Оно позволяет точно выставлять уровень громкости, что особенно важно при работе с чувствительными акустическими системами. В схеме регулятора используются металлические пленочные резисторы с высокой точностью (1%), что минимизирует внесение искажений в сигнал.

Итоги

Technics SU-8080 остается одним из самых желанных усилителей для коллекционеров и ценителей классического Hi-Fi звука. Его архитектура, качество компонентов и отсутствие компромиссов в тракте прохождения сигнала делают его актуальным и сегодня. Если вы ищете альтернативу для сравнения, обратите внимание на Kenwood KX 57 CW, который предлагает другой подход к обработке сигнала, но также обладает высоким качеством сборки.
