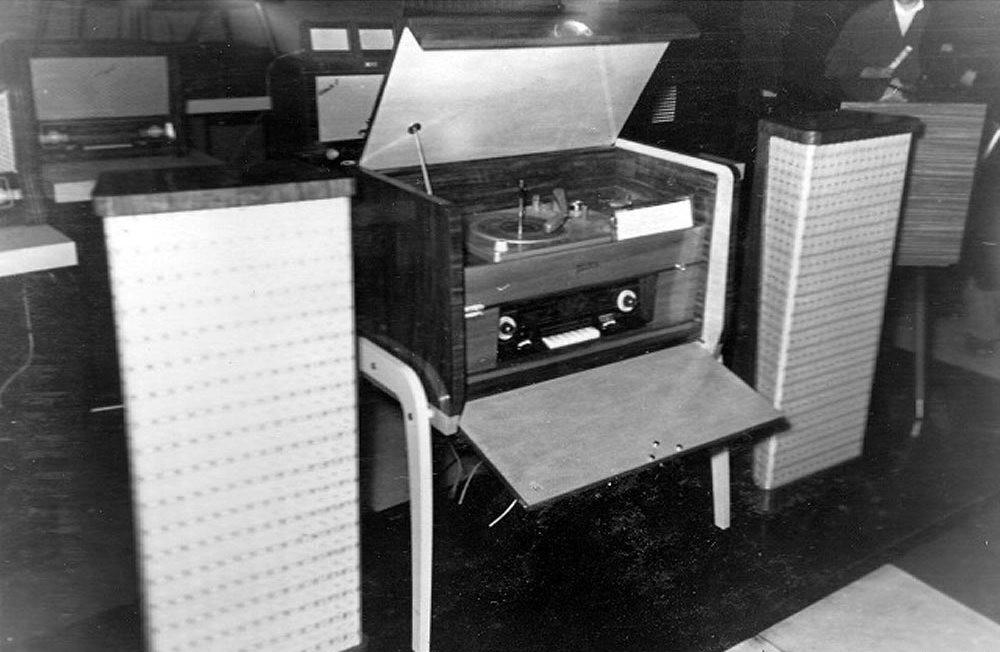

Teika 1959: ламповая радиола и акустическая система

Teika (произносится как Тейка) – сетевая ламповая стереофоническая радиола. Выпускалась на в 1959 году и является первой моделью в модельном ряду Симфония. Внешне схожа с радиолой Эстония-008. Радиола имеет возможность приема радиостанций, проигрывания пластинок, усиления звука с последующим воспроизведением через внешние акустические системы. Устройство обладает высокой надежностью, сопоставимой с известной Эстонией-008.

Модельный ряд серии Симфония

1. Teika, 1959
2. , 1964 – 1967
3. , 1967
4. , 1971 – 1976

Технические характеристики радиолы Teika

Диапазон воспроизводимых частот: 50 – 16000 Гц

Выходная мощность на канал: 4 Вт

Диапазоны волн:

длинные волны: 150—415 кГц

средние волны: 520—1 600 кГц

короткие волны I: 9,0—12,1 МГц

короткие волны II: 3,95—7,5 МГц

ультракороткие волны: 64,5—73 МГц

Чувствительность:

в диапазонах длинных, средних и коротких волн: 50 мкВ

в диапазоне УКВ: 15 мкВ

Избирательность:

в диапазонах коротких, средних и длинных волн при расстройке частоты на ±10 кГц: 40 дБ

в диапазоне ультракоротких волн при расстройке частоты на ±250 кГц: 50 дБ

Скорости электропроигрывателя: 78 об/мин, 45 об/мин или 33,3 об/мин

Питание от сети переменного тока: 110 В, 127 В или 220 В

Потребляемая мощность от сети: 100 Вт

Размеры радиолы (ВхШхГ): 950x840x420 мм

Размеры акустической системы (ВхШхГ): 1000x430x210 мм

Вес радиолы: 50 кг

Описание и особенности конструкции Teika

Радиола “Тейка” дает возможность приема радиовещательных станций, работающих с амплитудной модуляцией в диапазонах длинных, средних и коротких волн, и с частотной модуляцией – в диапазоне ультракоротких волн, а также проигрывать пластинки с нормальными и стереофоническими записями. “Тейка” имеет большое преимущество перед обычными радиолами: если при проигрывании грампластинки в положении “стерео” включить какой-либо радиовещательный диапазон, то по одному из каналов будет продолжаться воспроизведение грамзаписи, а по другому можно будет вести прием радиограмм из эфира. В акустической системе установлен один низкочастотный громкоговоритель и пара .

Электропроигрыватель радиолы имеет автомат, дающий возможность автоматического проигрывания десяти пластинок различных диаметров. При этом автомат позволяет в любое время прекратить проигрывание, повторить его либо начать проигрывание следующей пластинки. Управление автоматом осуществляется с помощью трех клавиш. Автомат позволяет проигрывать как стереофонические, так и обычные пластинки (при переходе с одних пластинок на другие необходимо сменить головку звукоснимателя).

В приемнике радиолы частично применен печатный монтаж, в дробном детекторе ЧМ тракта используются германиевые диоды. Высокочастотная часть приемника радиолы “Тейка” аналогична высокочастотной части приемника радиолы Эстония-008. Поместив тумбы в изолированные комнаты, радиолу можно одновременно использовать и для радиоприема и для воспроизведения грамзаписи. Усилитель мощности, применяемый в устройстве, имеет схожую архитектуру с маломощными УМЗЧ, хотя и реализован на лампах.

Усилитель состоит из двух отдельных усилителей, но при нажатии клавиши “моно” может объединять каналы, тогда как при нажатии клавиши “стерео” каналы будут работать раздельно. Двухканальный усилитель низких частот состоит из двух усилителей радиоприемника , к которым добавлен один каскад предварительного усиления, работающий на лампе 6Н2П. Второй и третий каскады предварительного усиления каждого усилителя работают также на лампе 6Н2П. В оконечных двухтактных каскадах каждого усилителя применены лампы 6П14П. В радиоле два селеновых выпрямителя АВС-120-270.
