Тест Philips AD 0160/T8: стоит ли покупать этот купольный твитер?

Philips AD 0160/T8 — это купольный ВЧ-динамик с майларовым куполом. В этом тесте мы сравниваем его с SEAS 21 TV-G, разбираем его частотные характеристики и звучание в реальных условиях. Этот динамик часто встречается в старых конструкциях, и вопрос о его качестве остается открытым для многих аудиофилов.

Этот купольник был одним из первых доступных купольных твитеров в семидесятые года и найти его можно в многочисленных конструкциях. Создание разделительных фильтров в то время делалось по расчету, с множеством проб и ошибок. Но неужели данный динамик с майларовым куполом настолько плох? Чтобы понять это, нужно рассмотреть его технические особенности и сравнить с более современными аналогами, например, с 10 ГД-34 в оформлении TL.

Пришло время, чтобы узнать, и Михаил отправился в местный секонд-хенд, вернувшись с парой тестируемых громкоговорителей, показывая пресловутый твитер и пару SEAS 21 TV-G. 6 долларов за пару, не плохо, если еще учитывать, что они оба были в хорошем рабочем состоянии. На самом деле Майкл работал на заводе и делает недорогие колонки для массовых рынков в серьезных экономических ограничениях. Компоненты фильтра приходится сокращать до абсолютного минимума с тонко-проволочными катушечками и дешевыми электролитами. Экономические ограничения могут стать мощным стимулом для инноваций, поэтому им часто приходится быть очень творческим, чтобы удовлетворить целевые запросы.

Майлар – это плёнка на основе синтетического полиэфирного волокна (полиэтилентерефталата) в СССР называемого Лавсан. Майлар до сих пор используется в динамиках, наушниках и микрофонах. Его применение в ВЧ-динамиках часто вызывает споры из-за возможного "звона" или резонансов на высоких частотах.

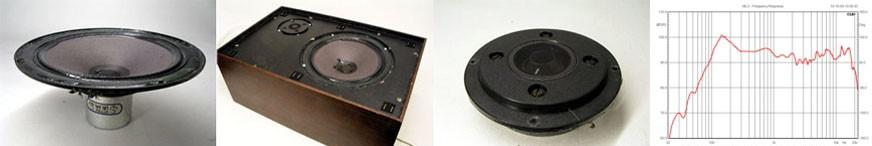

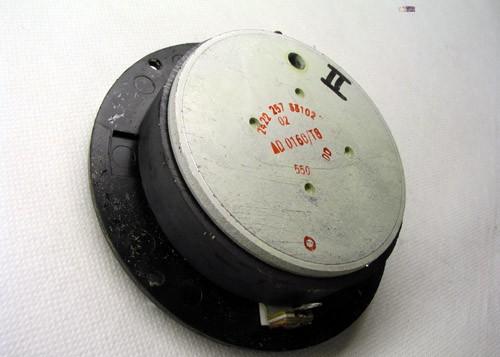

Благодаря Nils-AKE из Швеции, вот оригинал Philips AD0160. Описание продукта находится .

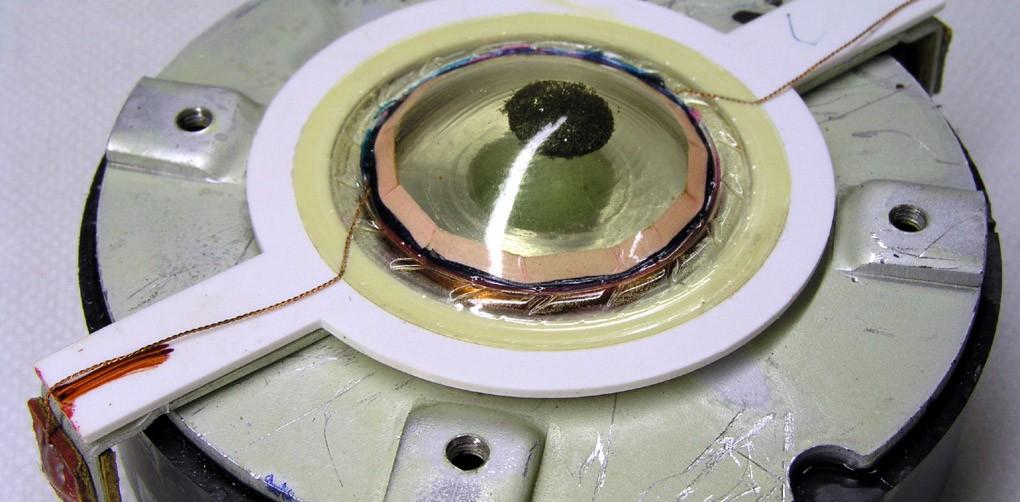

Необычный дизайн. Цельная форма с гофрированным подвесом для объемного подавления резонансов. Звуковая катушка приклеена к куполу, и это все приклеено к металлической раме. Рама это главная беда: извлечение купола сложное дело и еще сложнее становится установка её обратно на место, не повреждая звуковую катушку, так как магнит и железная рамка не позволяют спокойно установить подвижную систему. Это конструктивная особенность, которую стоит учитывать при ремонте или модернизации, например, при ремонте 10 АС-203.

Керн имеет отверстие, заполненное поролоном. Так же поролон есть на задней стороне купола – для дальнейшего подавления резонансов, я думаю пик на 13 кГц. Во всяком случае, достаточно инженерно подошли к этому куполу, даже несмотря на отсутствие медного колпачка на керне. Медный колпачок обычно используется для снижения индуктивности и улучшения ВЧ-характеристик, но здесь производитель пошел на компромисс.

ВЧ-динамики, такие как Philips AD 0160/T8, часто требуют тщательной настройки кроссовера для достижения наилучшего звучания. Неправильная настройка может привести к искажениям и снижению качества звука.

Измерения

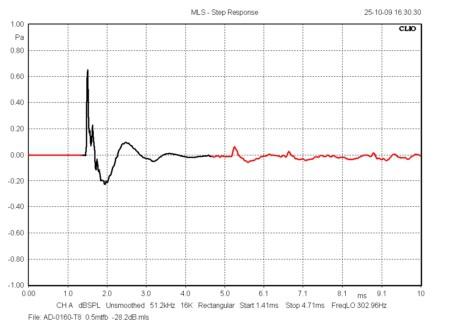

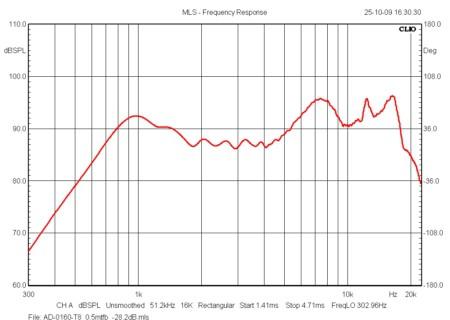

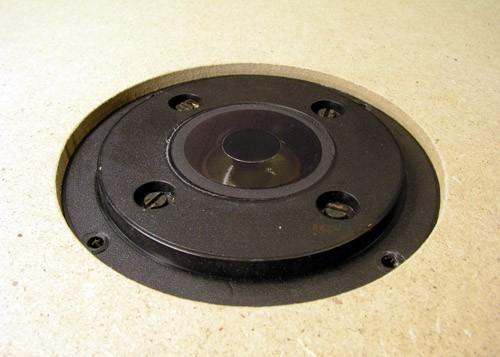

Как же нужно монтировать данный твитер? Наверное, не так. Подъем на уровне 7,5 кГц связан с глубокой посадкой в лицевою панель:

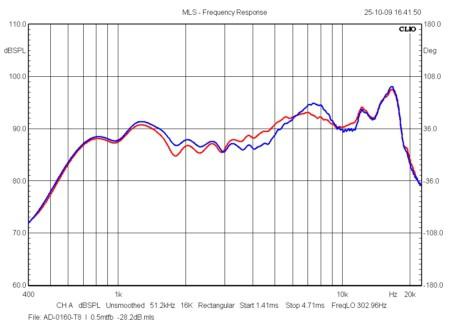

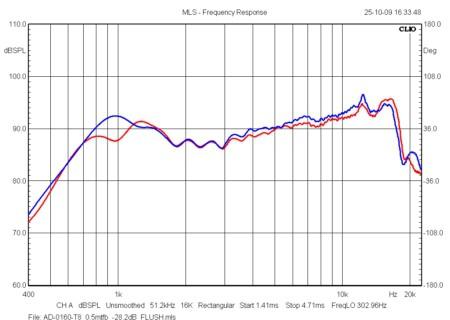

Так выглядит лучше (красная кривая – новый замер, синяя – предыдущий). Такой вариант у меня был в одной акустической системе в 70-х годах:

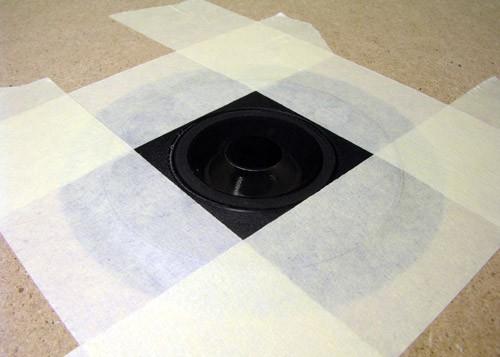

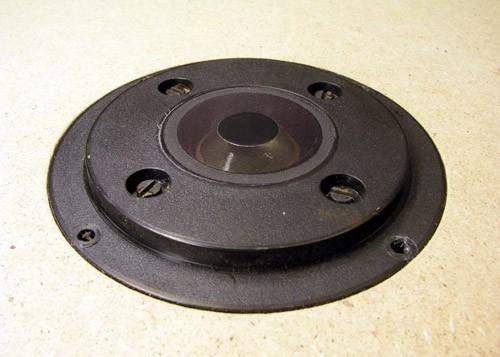

Здесь два купола заподлицо с передней панелью на уровне верхнего фланца. Не плохая АЧХ с плавным подъемом до 17,5 кГц. Пик на 13 кГц, скорее всего, связан с неправильным затуханием купола:

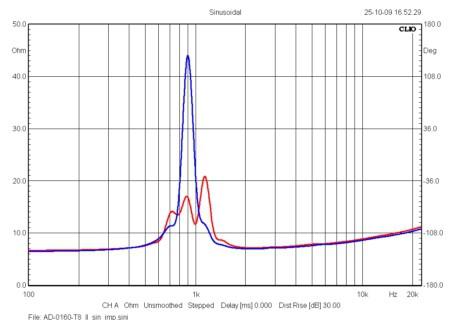

Импеданс двух куполов, один с перекошенным центрированием и отклик:

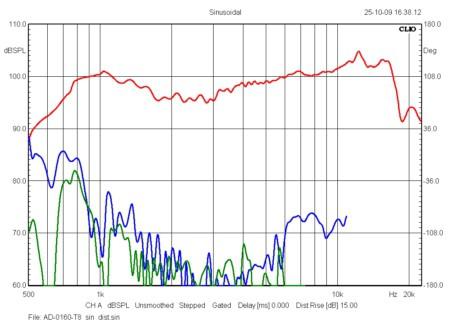

Измерение сделано на растоянии 25 см, при уровне 2,8 В/м. Эти твитеры очень хороши в сравнении с любой современной головкой. Несмотря на возраст, они демонстрируют достойные результаты.

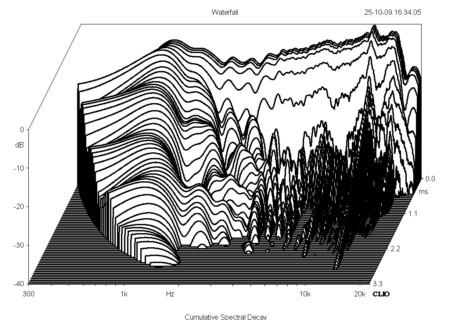

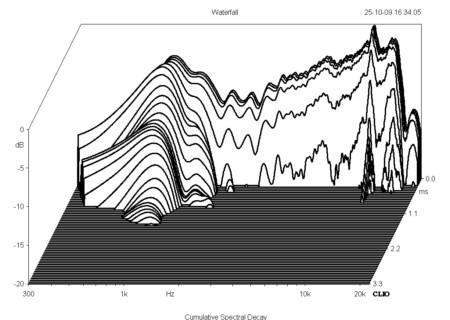

CSD, 20 дБ, небольшой пик на 13 кГц, в остальном все довольно чисто:

Тоже самое CSD, но при 40 дБ:

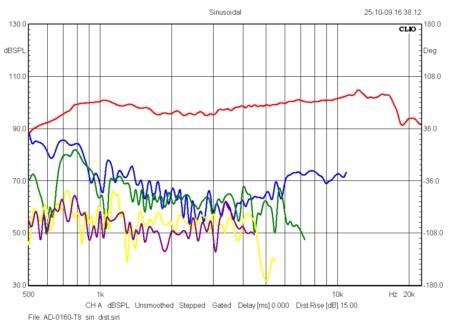

Данный ВЧ имеет чувствительность 93-95 дБ, использоватся будет с динамиком SEAS настроенных на уровень 95 дБ:

Для достижения сбалансированного звучания важно правильно подобрать компоненты кроссовера. Использование качественных конденсаторов и катушек может значительно улучшить характеристики динамика.

Фильтр:

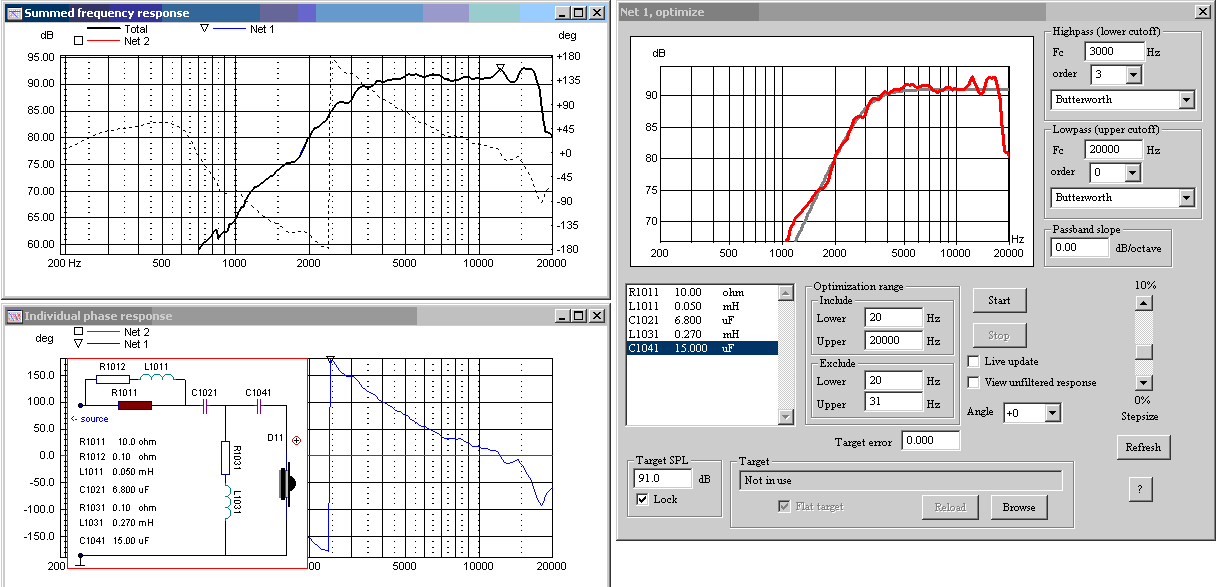

Не сложный для моделирования ВЧ был «обрезан» фильтром 3 порядка на частоте 3000 Гц:

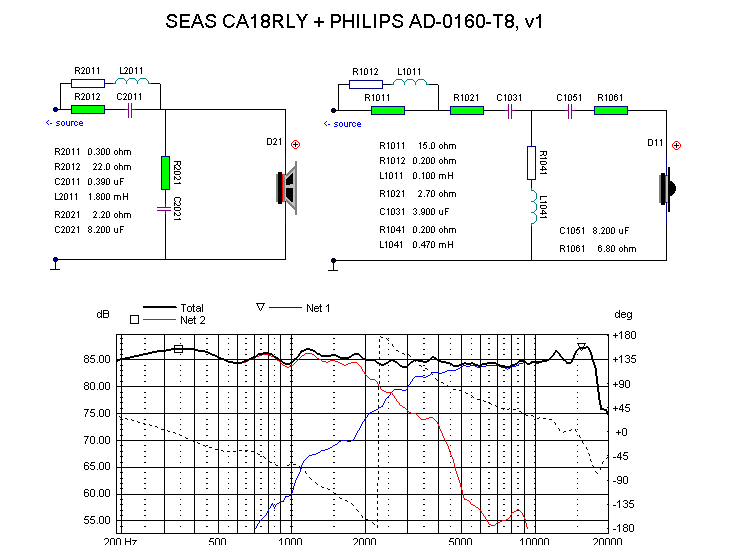

Просто для удовольствия была создана 2-х полосная система, SEAS CA18RLY + Philips AD 0160/T8. Я был бы удивлен, если это подтверждает наше предубеждение “худшего купола в мире”. Это, скорее всего, не так. При правильной настройке этот твитер может показать отличные результаты.
