Усилитель XH-M189 (TPA3116D2): характеристики и схема подключения

Плата XH-M189 — это популярное компактное решение на базе мощного цифрового усилителя TPA3116D2 от Texas Instruments. Устройство предназначено для создания качественных стереосистем с высокой эффективностью и низким уровнем шума. В отличие от классических усилителей класса AB, данная микросхема обеспечивает отличную производительность без необходимости в массивных радиаторах охлаждения, что делает её идеальной для домашних Hi-Fi систем и проектов своими руками. Для сравнения, более старые решения, такие как Tripath TK2050 – усилитель класса Т, часто уступают современному D-классу в КПД и тепловыделении.

Технические характеристики

Основные параметры платы XH-M189, позволяющие оценить её возможности:

Модель платы: XH-M189
Частотный диапазон: 20 – 20000 Гц

Выходная мощность (21 В): 50 Вт/4 Ом на канал
Выходная мощность (21 В): 30 Вт/8 Ом на канал
Сопротивление нагрузки: 4-8 Ом
Питание (DC): 5 – 24 В
Ток потребления: до 4 А
Габариты (без потенциометра): 84х51х29 мм
Вес: 63 г

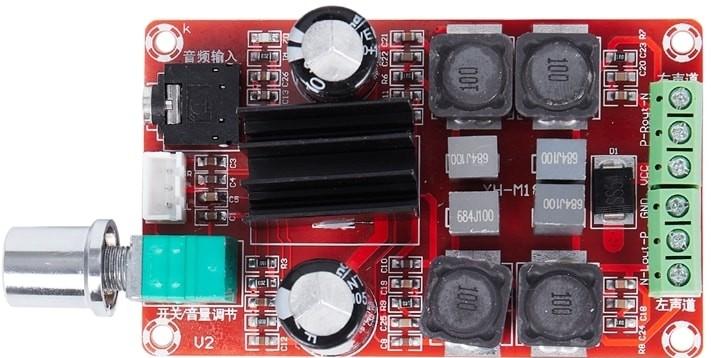

Особенности и подключение

Плата XH-M189 отличается простотой интеграции. Регулятор громкости оснащен функцией полного отключения звука. В базовую комплектацию входят 4 металлические стойки с гайками для крепления корпуса, а также сигнальный шнур для подключения источника. Входной сигнал можно подать через стандартный разъем Jack 3.5 мм или RCA.

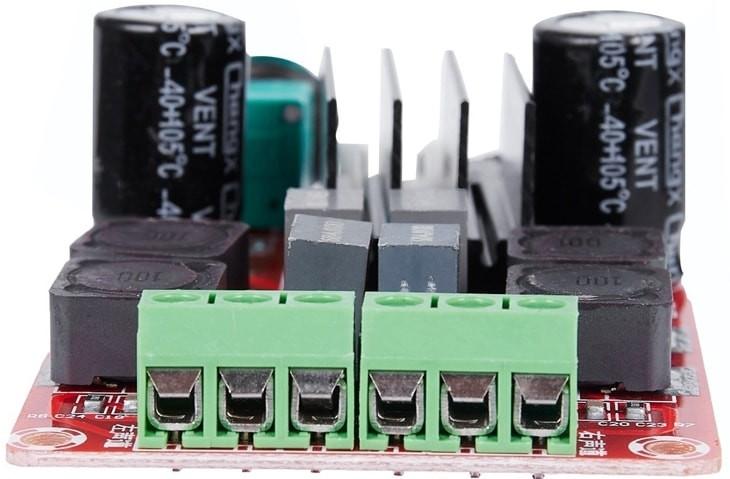

Подключение динамиков осуществляется к крайним винтовым клеммам, в то время как по центру расположены контакты для подключения однополярного постоянного напряжения питания. Наличие светодиодного индикатора на плате позволяет визуально контролировать подачу питания.

Преимущества чипа TPA3116D2

Микросхема TPA311xD2 представляет собой высокоэффективный усилитель звука класса D со встроенными полевыми МОП-транзисторами с сопротивлением открытого канала 120 мОм. Это позволяет выдерживать выходные токи до 7,5 А. Высокий КПД обеспечивает чистое звучание даже при значительной нагрузке, при этом микросхема не требует громоздких систем охлаждения.

Важной особенностью является встроенная защита: при достижении температуры кристалла 150 °С (±15 °С) срабатывает аварийное отключение выходов для предотвращения поломки. Плата также оснащена полным спектром защит, включая защиту от обратного тока и коротких замыканий на выходе. Для тех, кто ищет альтернативы, стоит обратить внимание на Усилитель «Mauro» на LM3886 — это решение на базе аналогового чипа, которое может предложить другое звучание, хотя и потребует больше внимания к питанию и охлаждению.

Схема подключения усилителя XH-M189
