Доработка акустических систем 25АС-027 Амфитон: замена головок и улучшение звука

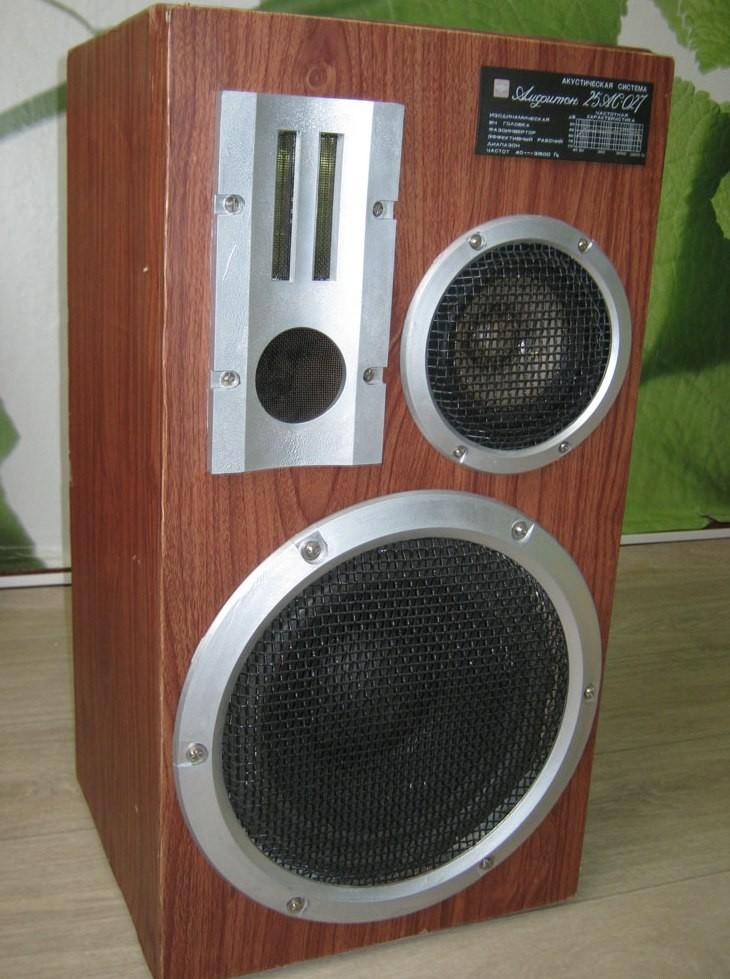

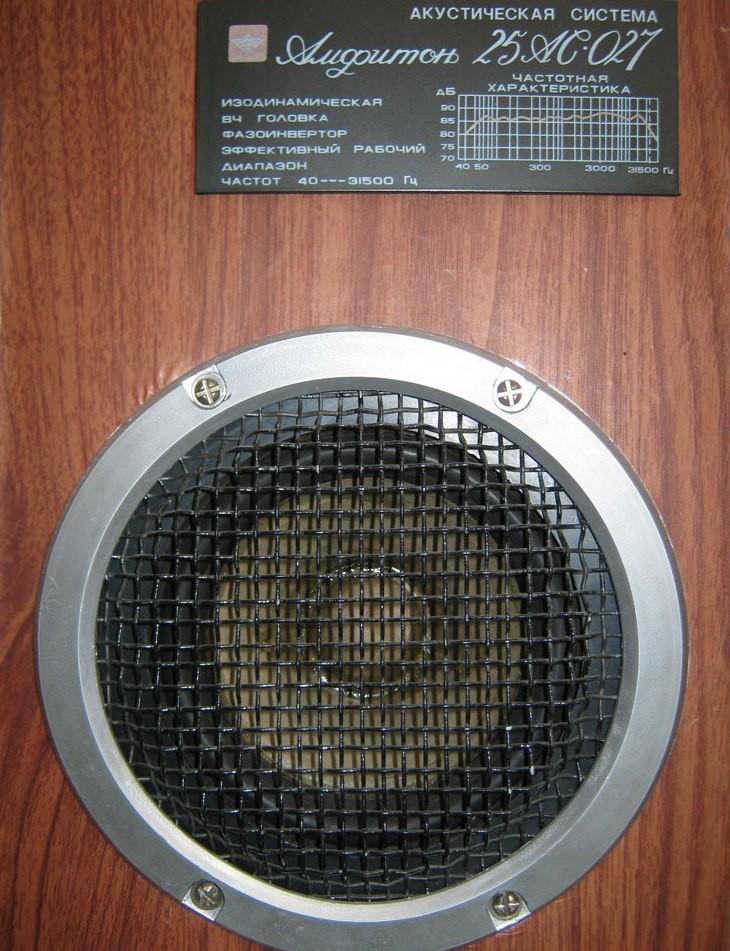

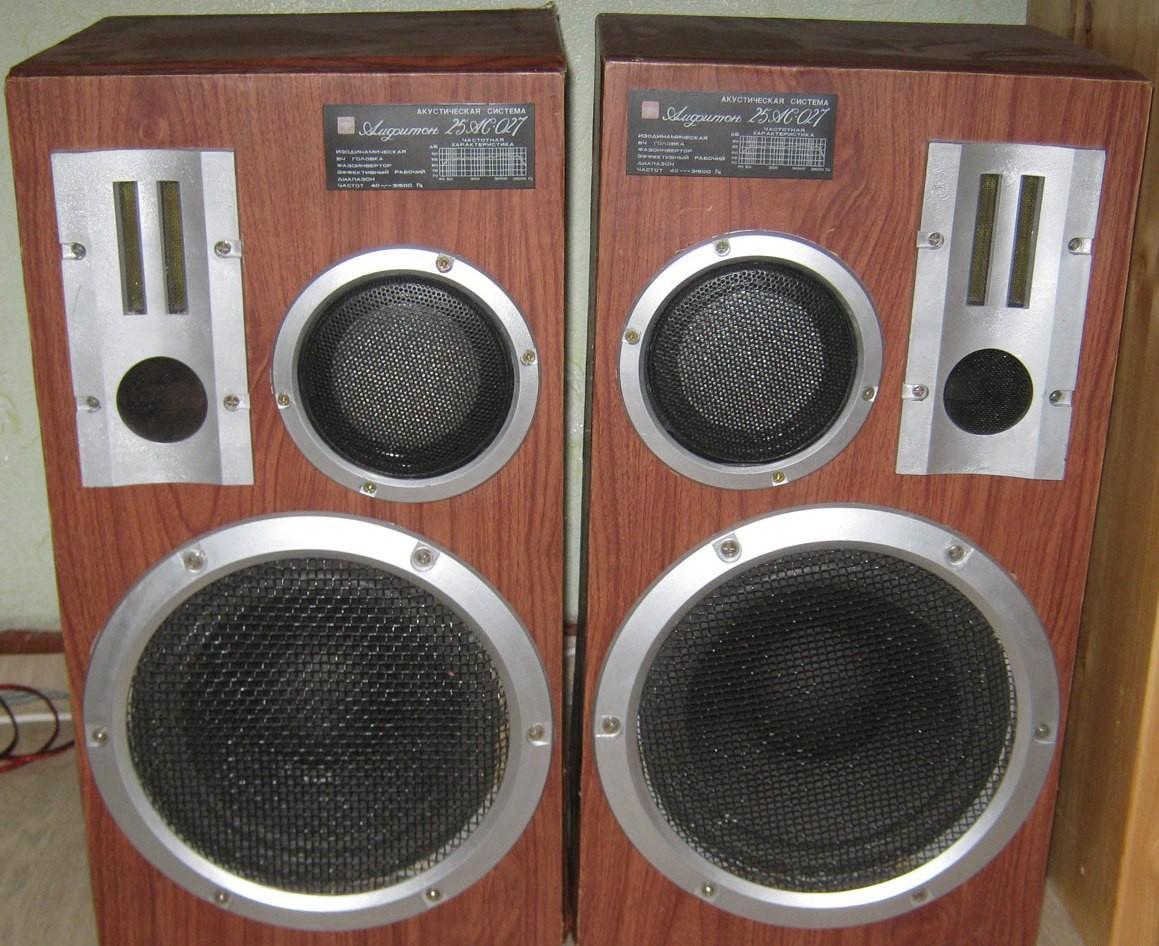

Линейка акустических систем типа вызывает ностальгические воспоминания у многих аудиофилов. Однако слушать их в заводской комплектации часто не хочется из-за скромных показателей качества звука. Тем не менее, эти акустические агрегаты не могут бесследно исчезнуть благодаря огромному тиражу и крепким корпусам. Вот нет-нет, да и попадаются в руки такие, постепенно вымирающие как вид колонки:

Возникает риторический вопрос: можно ли каким-либо образом улучшить звучание? Самый очевидный ответ — заменить все головки громкоговорителей в АС. Однако это «тянет» за собой переделку кроссовера (фильтров). От корпуса отказываться не хочется, хотя он и эстетически устарел. У владельцев АС с «живыми» изодинамическими «пищалками» всегда есть козырь. () имеют низкие искажения в рабочей полосе частот. Это очевидный факт. Поэтому отказывать владельцу в улучшении звучания было неудобно. Любой качественный «середняк» сразу порадует слушателя. Дилемма в том, что «качественный» СЧ динамик стоит дороже самих АС. Обычно владельцы могут выделить на улучшение сумму, недостаточную для дорогих компонентов. 6 тыс. руб. за пару — это дорого, учитывая, что «Амфитоны» стоили в два-три раза дешевле.

Для тех, кто ищет варианты модернизации, полезно будет ознакомиться с опытом реставрации акустической системы Амфитон 35АС-018, где также рассматривается вопрос сохранения корпуса при обновлении начинки.

Компромиссный вариант

Все известные варианты уже описаны в сети (например, 5 ГДШ с пропиткой разбавленного в бензине герлена). Или вот такой вариант переделки от автора LDS. В связи с продажей в местном магазине новых динамиков уже не существующего завода «Динамик» (г. Гагарин) 30ГДШ-28Д стоимостью 350 руб./шт. появился еще один «компромиссный» вариант. Использовать данную широкополосную головку в качестве СЧ звена.

Немного подробнее о динамиках. Чем же обращает на себя внимание 30ГДШ28Д? Алюминиевым диффузором сотовой конструкции, прежде всего. И широкой рабочей полосой. И меньшей чувствительностью 86 дБ против 90 дБ у «родного середняка». А еще разные у них импедансы 4 и 8 Ом, соответственно. А теперь посмотрим на характеристики «родных» НЧ и ВЧ головок: НЧ – 85 дБ/4 Ом, ВЧ – 87 дБ и так же 4 Ома. Продолжаем логически «пропущенное» звено: СЧ – 86 дБ/4 Ом. Вспоминаем параметры 30ГДШ28Д – именно то самое «пропущенное звено»!

Разумеется, не только эти характеристики способствовали будущей трансплантации. Предварительное макетирование (отсоединение «родной» СЧ головки и подключение «на проводках» ГДШ) позволило услышать явное отличие звучания в пользу «не родных» СЧ головок. Появилась «середина», отсутствием которой «страдает» .

Замена

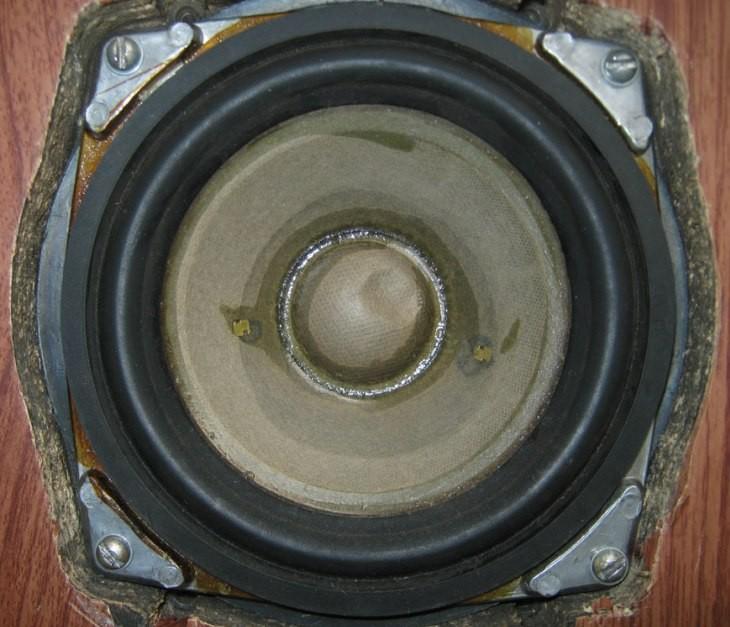

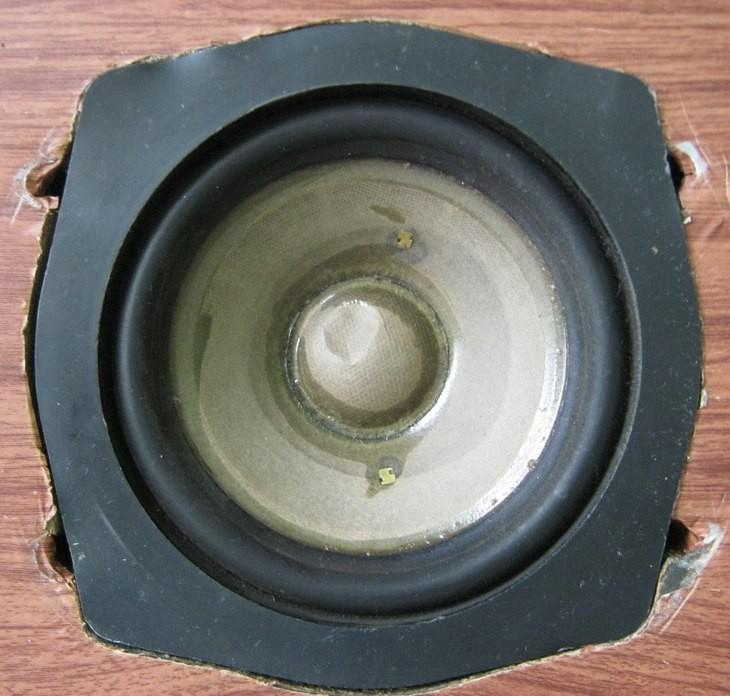

Извлечение штатной не вызывает каких-либо трудностей:

К сожалению, устройство корзины 30ГДШ28Д несколько отличается от , хотя и имеет тот же «стандарт» 125 мм. Поэтому «просто так» заменить их не получится.

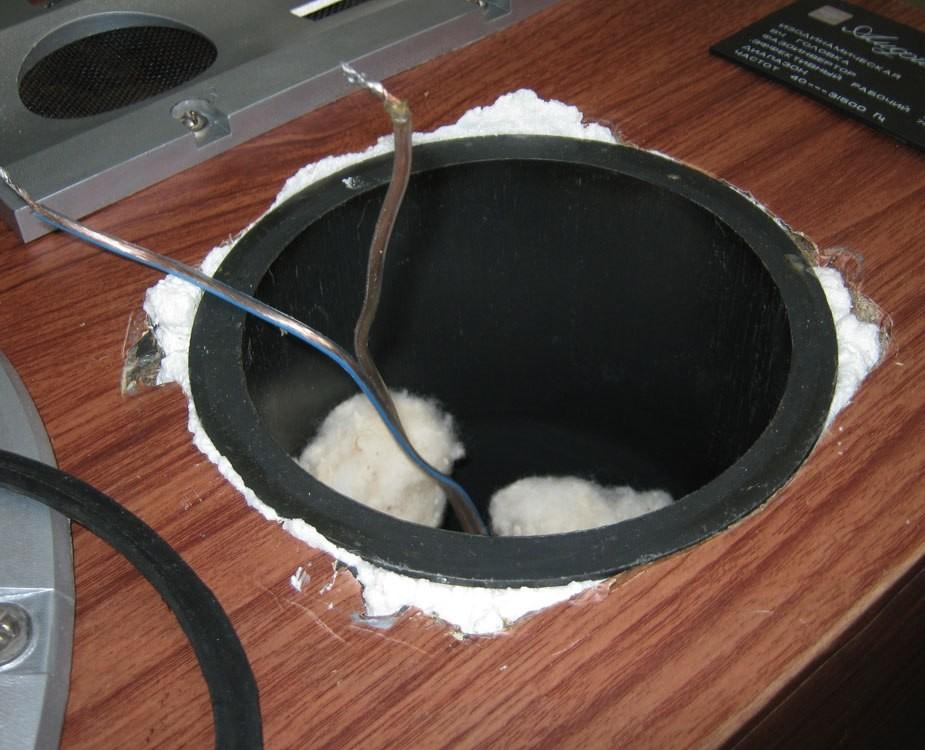

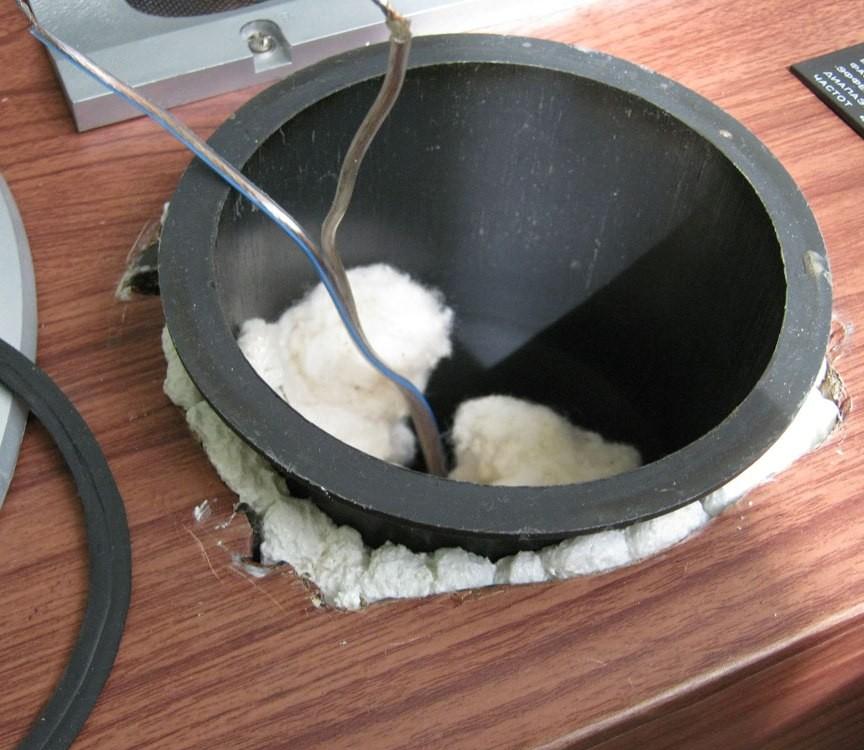

30ГДШ28Д нельзя будет «утопить» в глубину фронтальной панели корпуса АС из-за более широкого обрамления. Поэтому, чтобы не заниматься слесарными изысканиями, поступим следующим образом. Пластмассовый бокс, который служит акустическим объёмом для СЧ звена, просто выдвинем «заподлицо». А образовавшееся пространство заполним монтажной пеной:

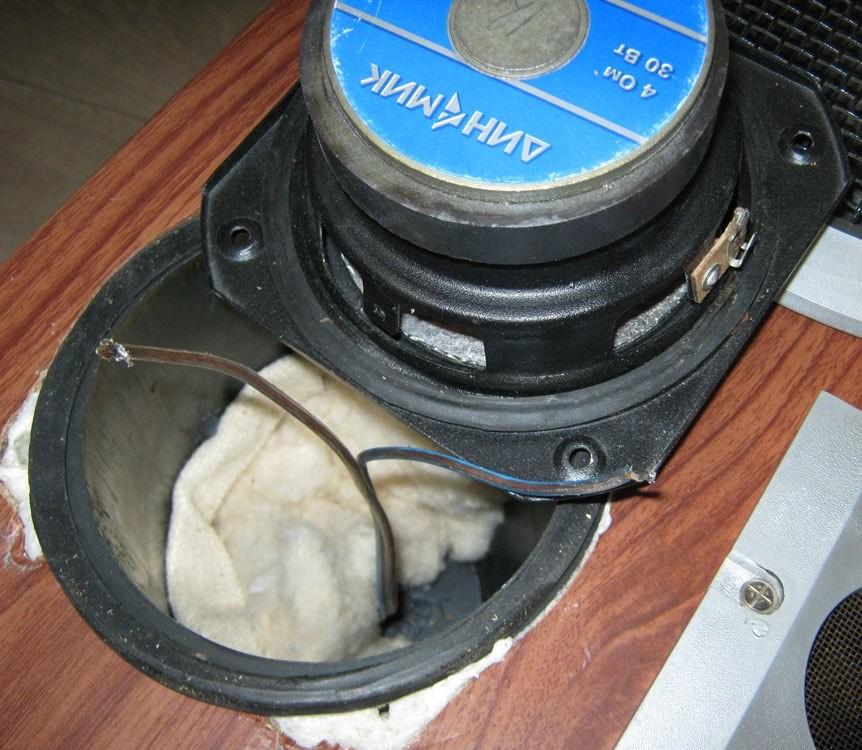

После застывания пены припаиваем головку и прикручиваем штатными болтами к панели:

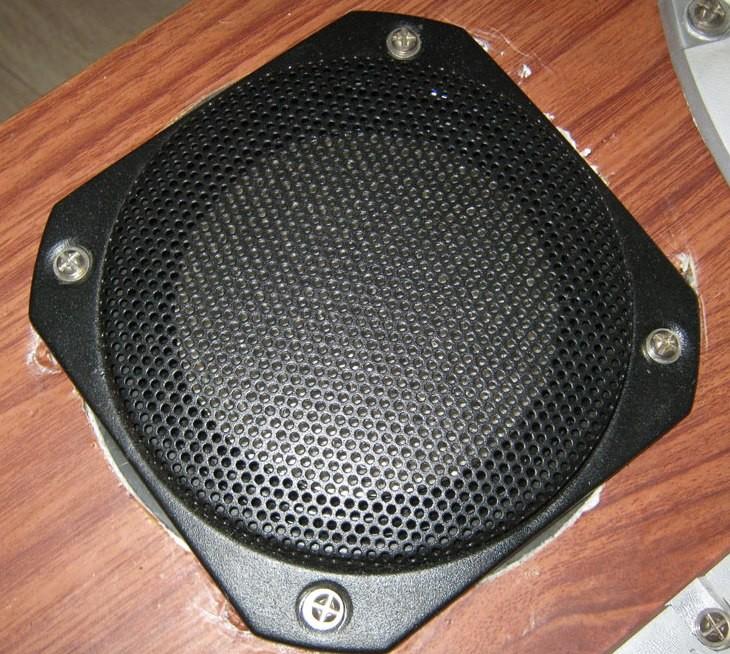

Затем сверху прикладываем «родную» декоративную накладку, но без сетки, так как 30ГДШ28Д имеет свою металлическую сетку. Поворачиваем накладку под углом, так, что бы отверстия под шурупы приходились между болтами крепления головки. Прикручиваем шурупами:

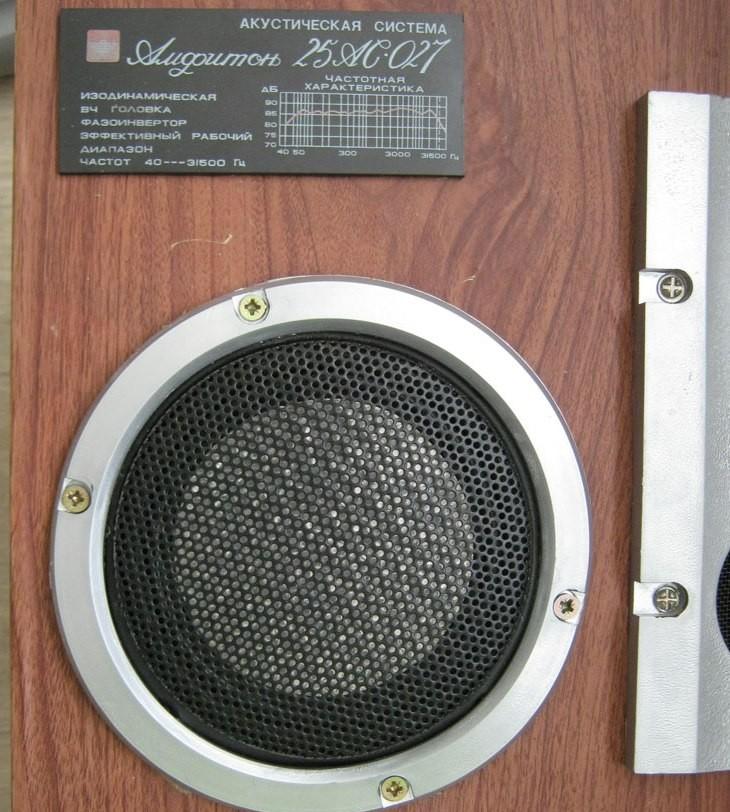

Получились АС вот с таким обновлённым дизайном:

Внесение изменений в кроссовер

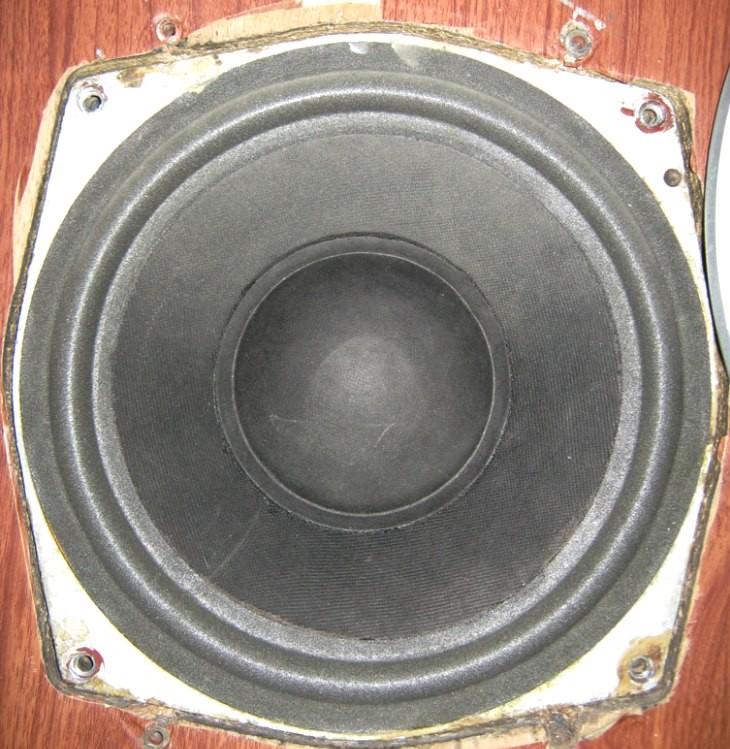

Чтобы добраться до разделительного фильтра, необходимо снять защитную сетку у «басовика». Удобнее всего делать разборку, положив колонку на «спину»:

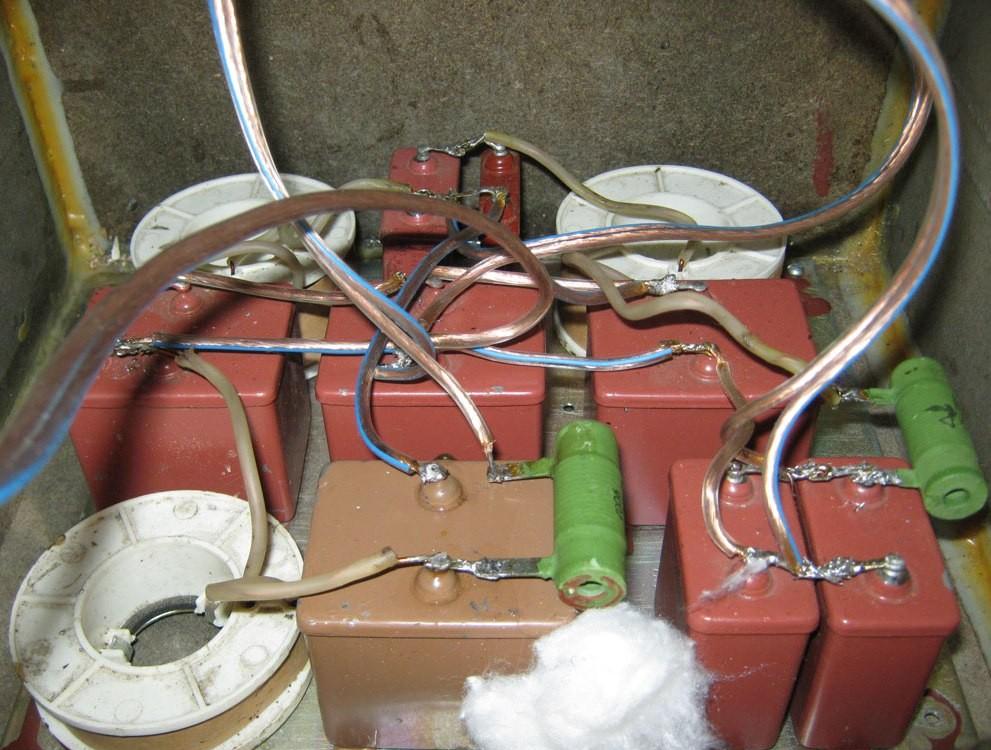

Открутив ещё 4 болта, вынимаем динамик. И вот перед нами необходимый для вмешательства орган АС:

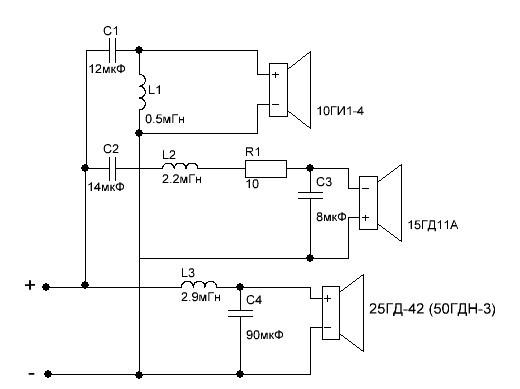

Большая Интернет-Энциклопедия при настойчивом запросе выдаёт информацию по «родному» кроссоверу в виде следующей электрической схемы:

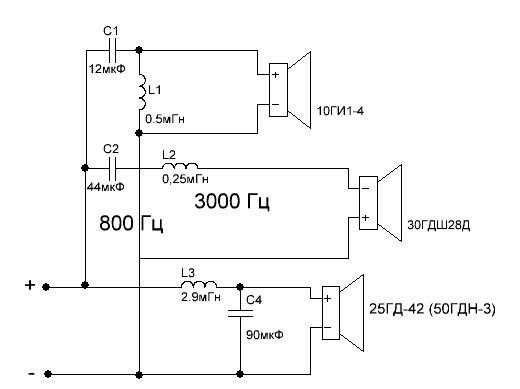

Частоты раздела составляют 800 и 3000 Гц. Так как 30ГДШ28Д с большим запасом «перекрывает» необходимый диапазон воспроизводимых частот, можно обойтись кроссовером первого порядка (со спадом 6 дБ/октаву). Соответственно пересчитанный полосовой фильтр изменяет схему следующим образом:

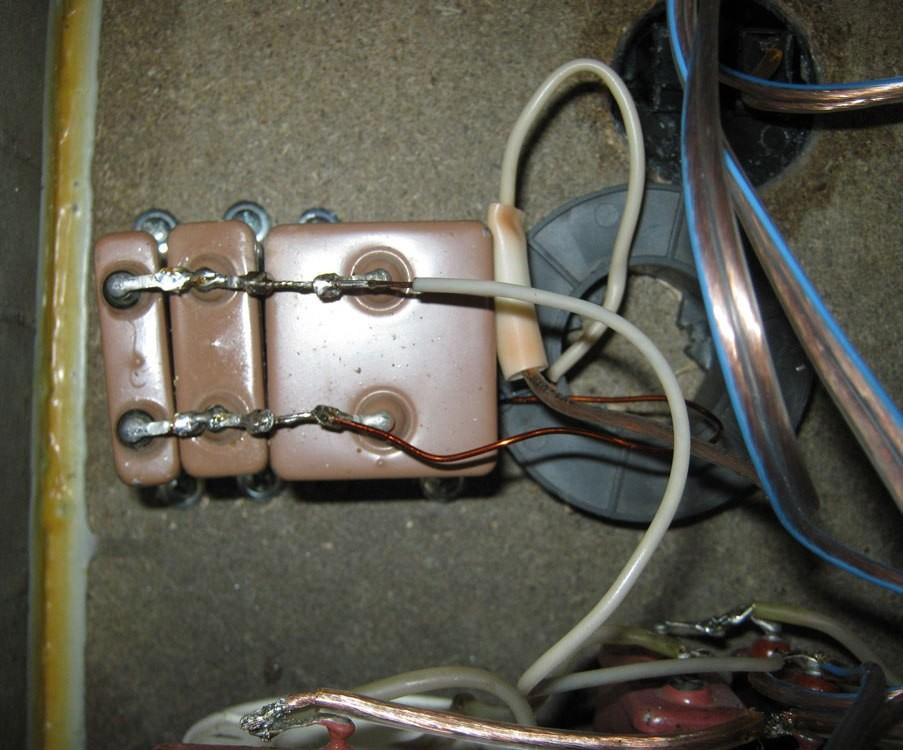

Ёмкость 44 мкФ можно «набрать» тремя конденсаторами 30+10+4 мкФ. Владелец АС просил по возможности «не трогать родные фильтры». Поэтому необходимые компоненты – конденсаторы и катушку индуктивности устанавливаем отдельно, на заднюю стенку АС:

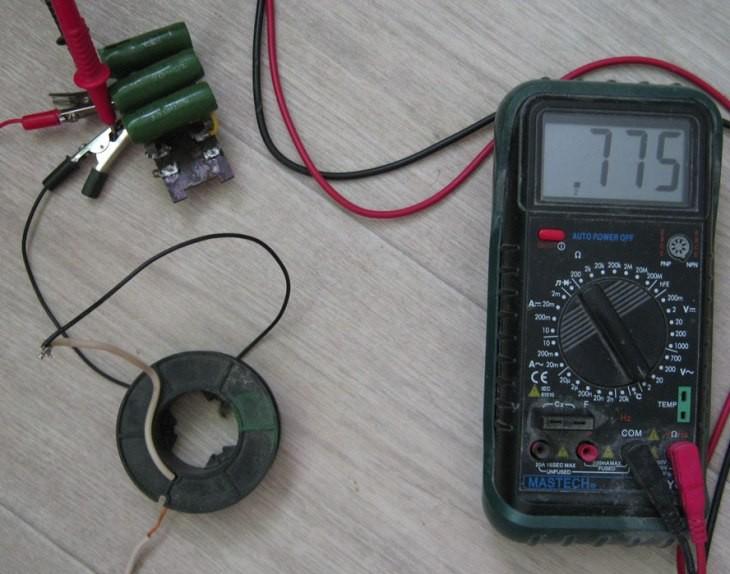

Т.к. в тот момент не было прибора для измерения индуктивности и последующей её «подгонки», проделан другим методом настройки. Берётся катушка с «запасом» по индуктивности и собирается простейший стенд для измерения частоты среза:

На фото видно, что имеется мультиметр, выставленный на шкалу ~2 В. Им будет измеряться напряжение на нужном эквиваленте нагрузки – резисторе 4 Ом (т.к. фильтр рассчитывался под СЧ динамик с этим паспортным значением). Выход усилителя мощности подключен через настраиваемый элемент – катушку индуктивности к эквиваленту/резистору. Подавая с «компьютерного» генератора на усилитель мощности необходимые частоты, фиксируем показания на шкале прибора.

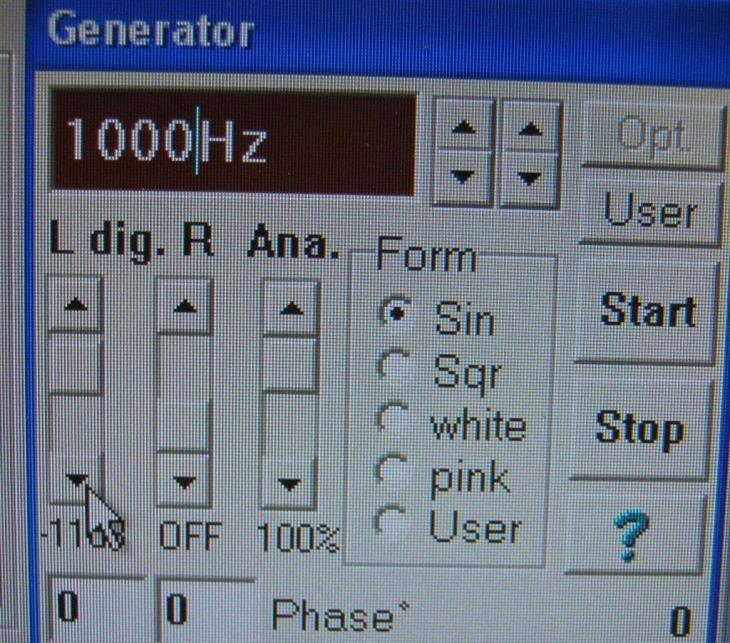

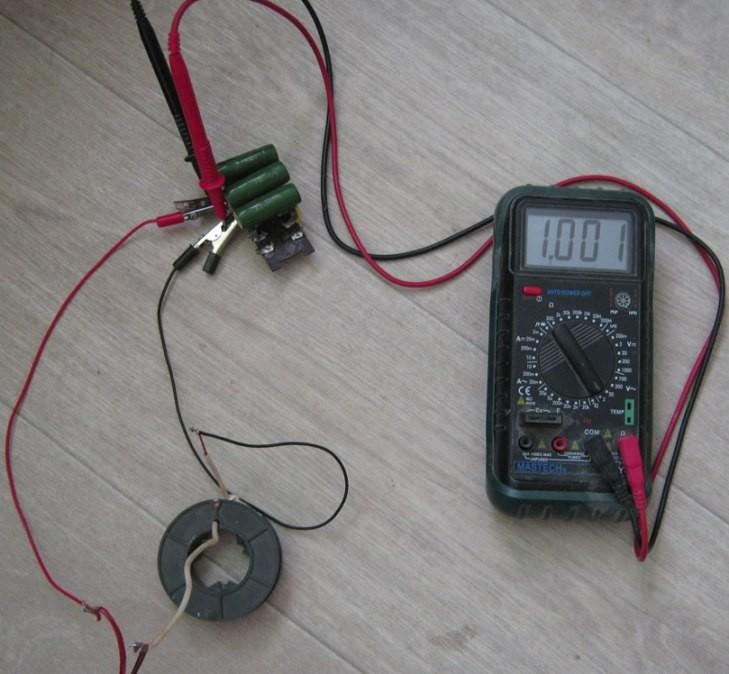

Выставляя значение на шкале генератора 1000 Гц, устанавливаем регуляторами громкости значение на приборе – 1 В:

Теперь, чтобы увидеть на какую частоту «настроена» катушка, надо менять частоту генератора (вверх по шкале, разумеется), до тех пор, пока прибор не покажет снижение напряжения до уровня 0,775 В:

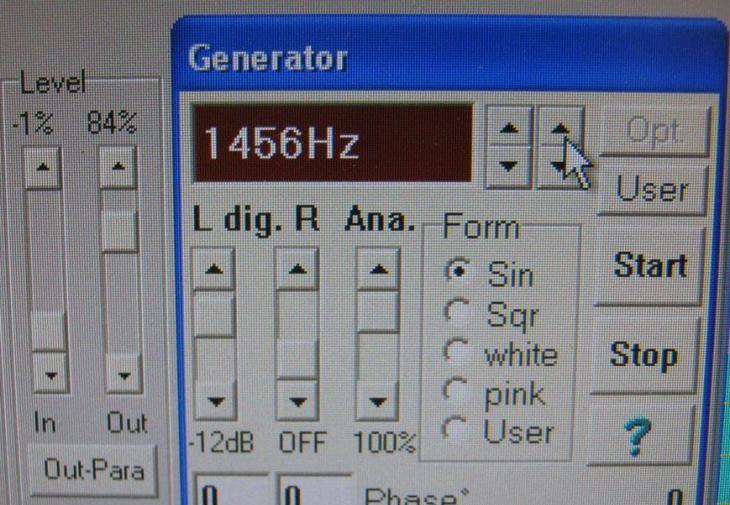

Первая катушка «показала» значение около 2 кГц. Вторая около 1450 Гц:

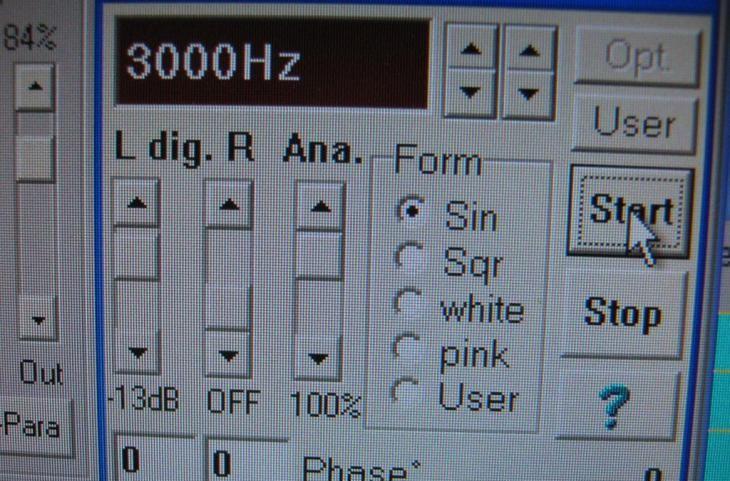

Постепенно отматывая витки у катушек, и снижая тем самым их индуктивность, можно добиться необходимой частоты «среза» в 3 кГц (по уровню -3 дБ):

После этих манипуляций производится окончательная инсталляция кроссовера. «Возвращается» НЧ динамик на своё штатное место, крепится декоративно-защитная сетка и подключается акустическая система к усилителю для прослушивания музыки. Или специальных тестовых фонограмм, если вы до конца не уверены в себе. Для понимания нюансов настройки звука рекомендуется изучить материал на что обращать внимание при прослушивании.

Прослушивание

В этом месте должно быть описание положительных моментов от прослушивания музыки через модернизированные АС. Но, пускай оно останется свободным, до поры до времени. Хочется быть непред
