На базе микросхемы LM1875 можно построить качественный и простой усилитель мощности класса АВ. Усилитель обладает очень мягким, четким и комфортным звучанием, по сравнению с теми же TDA7294 и LM3886, но, конечно, уступает им в мощности. Передача баса, также сравнительно лучше.

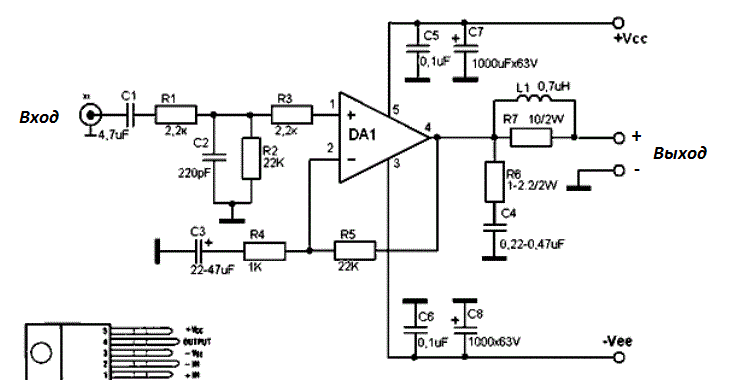

Схема усилителя:
Схема данного усилителя была предложена Скифом и отличается от типовой наличием цепочки R1-R2-C2-R3 , предотвращающей проникновения радиочастотных помех в тракт усиления и наличием выходной R7L1 -цепи, компенсирующей паразитную емкость проводов и звуковой катушки динамика.
Нижняя граница диапазона воспроизводимых частот может быть расширена увеличением конденсатора в цепи ООС С3 с 22 мкФ до 47 мкФ.
Детали
Резисторы R6 и R7 МЛТ-2, остальные МЛТ-0,125.
Катушка L1 мотается на резисторе R7 проводом 0.6 мм 5—8 витков.
Конденсаторы. С1 — керамический, в крайнем случае — неполярный электролитический; С2 — керамический; С4, С5, С6 — пленочные, ёмкость шунтирующих конденсаторов С5, С6 лучше увеличить по мере возможности вплоть до 0,47 мкФ. С3, С7, С8 — электролиты с рабочим напряжением не менее 50 В. Емкость С7, С8 должна быть не менее 1000 мкФ и может быть увеличена на сколько это возможно.
Микросхема. Вместо микросхемы LM1875 можно применить без изменения номиналов схемы TDA2050, TDA2030.
Микросхема оснащена защитами от короткого замыкания выхода на землю или питания, и от перегрева.
Питание данной схемы производится от двухполярного источника:
После 20 Вт у LM1875 её довольно низкий коэффициент гармоник резко возрастает, поэтому эти значения максимальных выходных мощностей для качественного усилителя являются оптимальными максимальными режимами.
Печатная плата усилителя со стороны фольги:

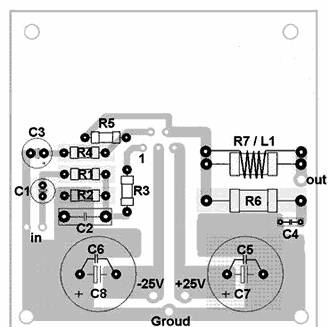

Печатная плата усилителя со стороны монтажа деталей:
Конденсаторы С5, С6 припаиваются непосредственно в к выводам электролитов С7, С8.
Усилитель в сборе:
Также рекомендую поставить аналогичные шунтирующие конденсаторы в непосредственной близости у выводов питания микросхемы, как это видно на фото.
Источник: ua1tdz.qrz.ru
