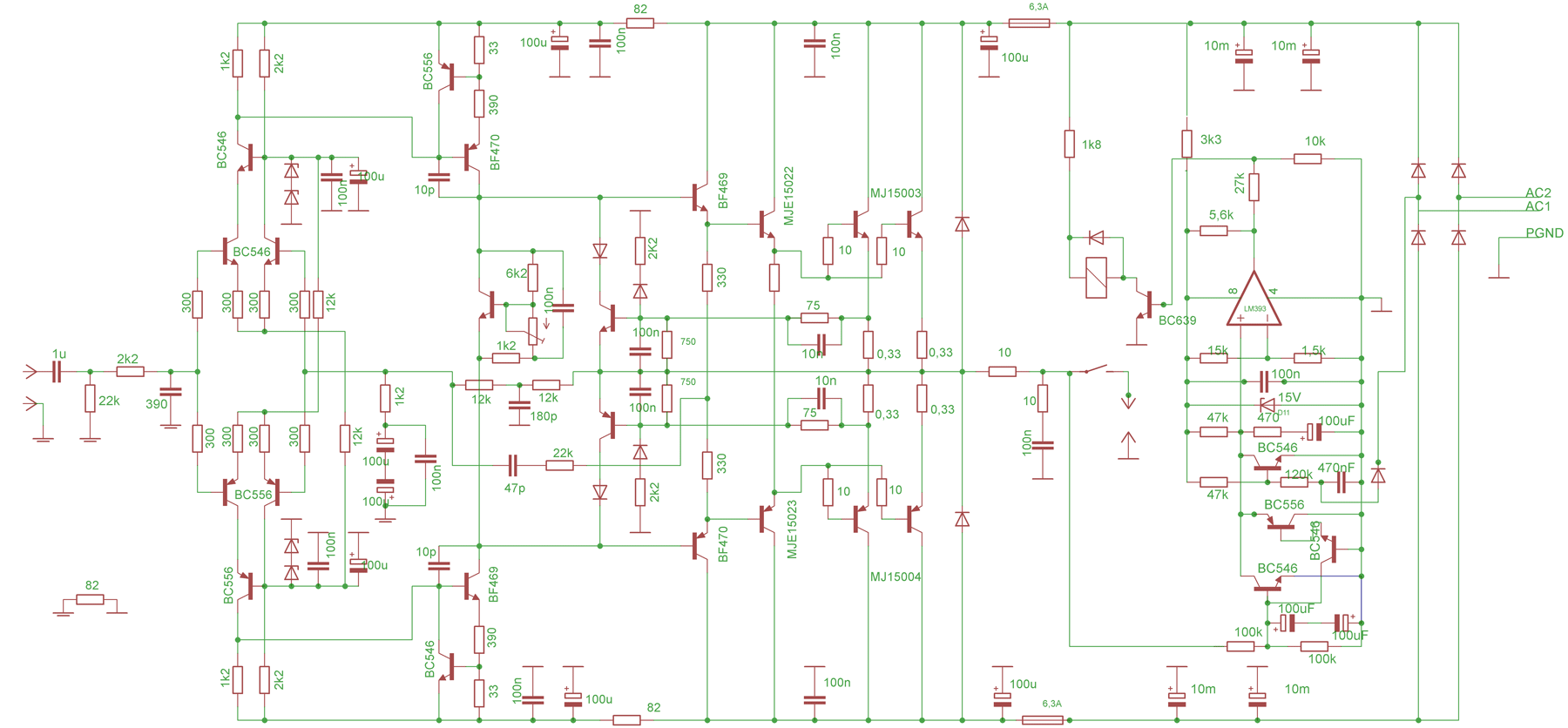

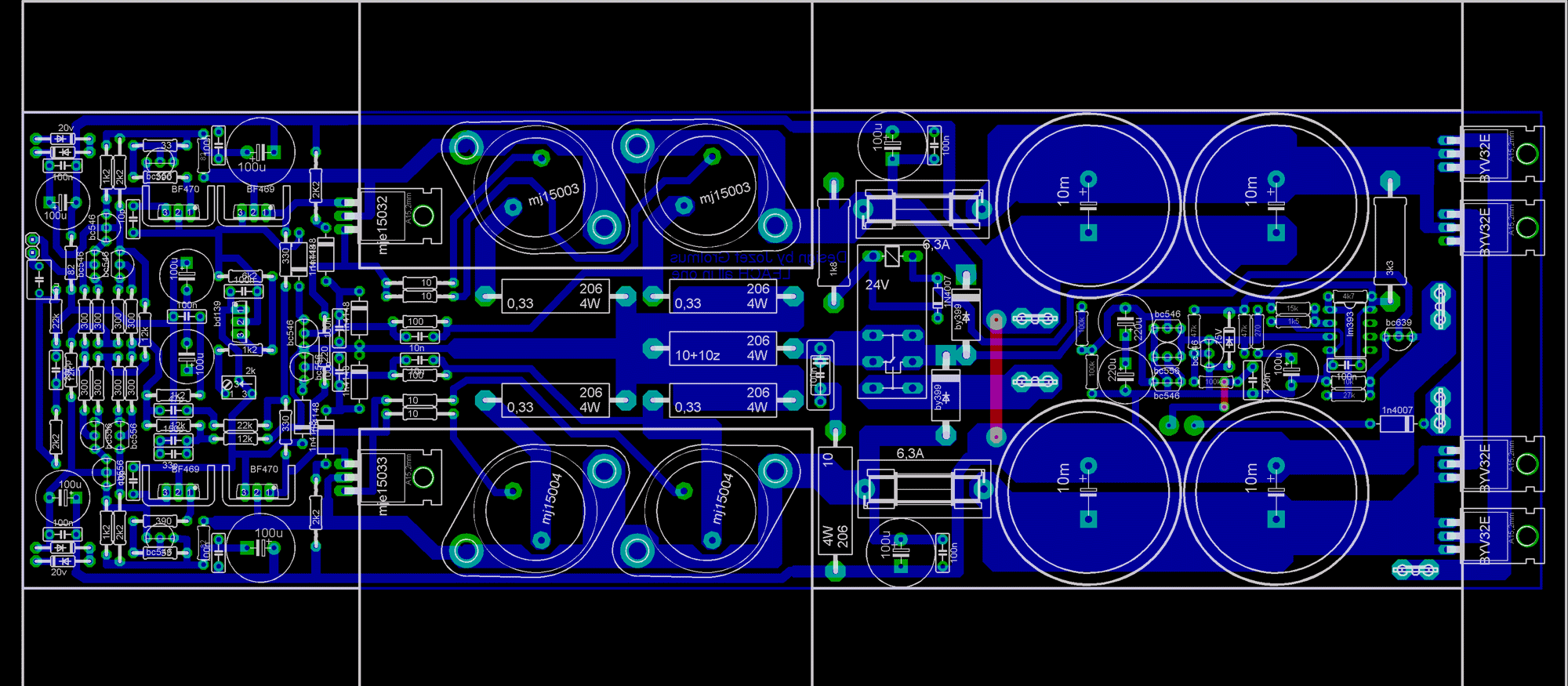

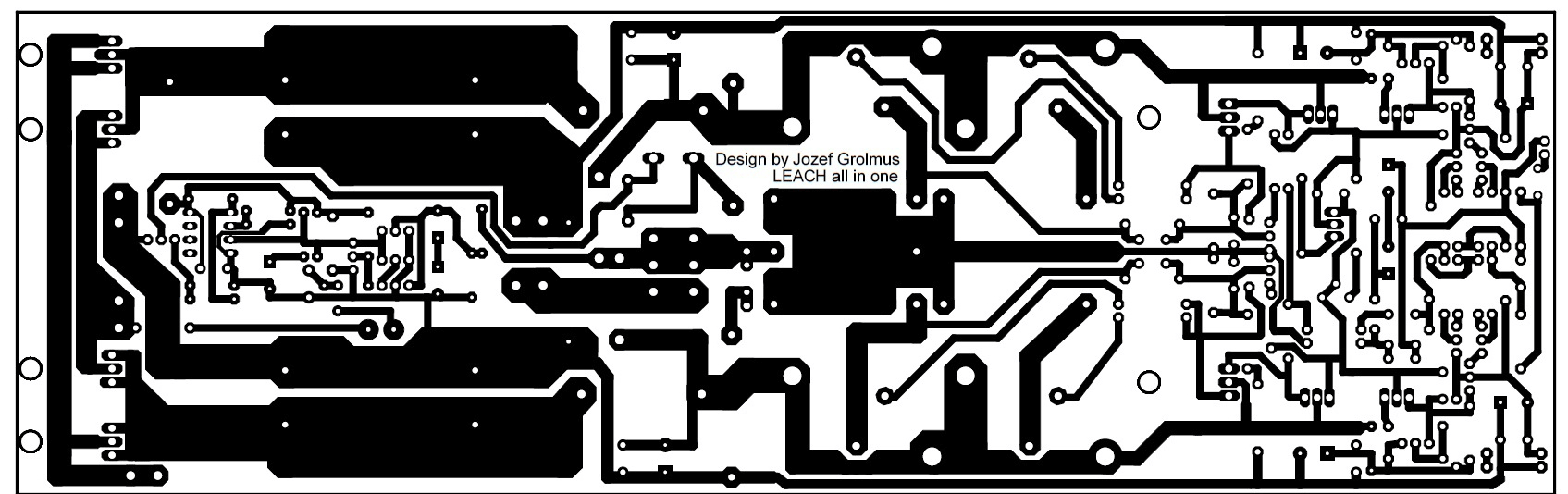

Конструкция усилителя включает в себя выпрямитель, фильтр, защиту от постоянного напряжения на выходе и задержку включения громкоговорителей. Усилитель спроектирован как единый модуль. Это позволило разметить общий выпрямитель, фильтрующие конденсаторы, защиту и сам усилитель. Данное решение используется и в оригинальном усилителе Маршала Лича (Marshall Leach). Диоды, которые использовались в усилителе в качестве датчика температуры, заменены на один чувствительный транзистор, который установлен на главном конденсаторе и защите «Tranda». Транзистор обеспечивает температурный контроль и т.о. ток усилителя остается стабильным. Схема защита громкоговорителей питается напрямую от усилителя напряжения.

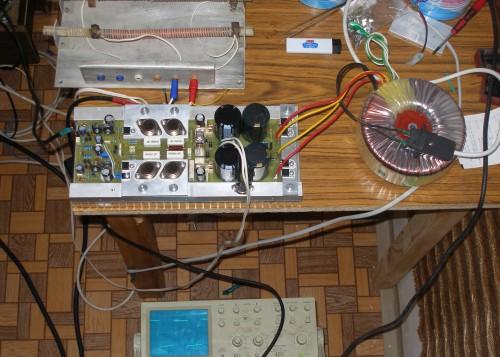

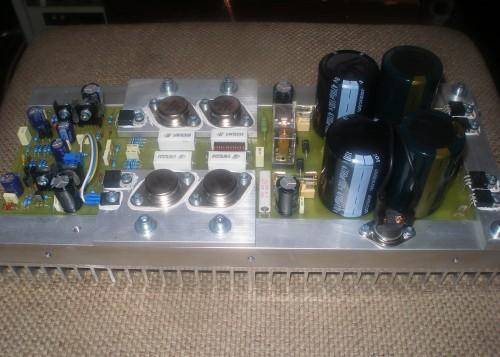

Охлаждение усилителя сделано из алюминиевых пластин, которые прикреплены к главному радиатору (тип ZH6465). Оконечные транзисторы также посажены на алюминиевые полоски толщиной 6мм, которые охлаждаются кулером (см. фото).
Технические характеристики:
Выходная мощность: 275 Ватт RMS (при Uпит ±65 В)
Мин. допустимое сопротивление громкоговорителей: 4 Ом
Скорость нарастания напряжения: 35 В/мкс
Частотный диапазон: 8 – 150000 Гц (±3 дБ)
Макс. напряжение питания: ±65 В
Чувствительность защиты от DC – напряжения: ±2 В
Задержка включения динамиков: 2 с
Предохранители: 2х6.3 А
Входная чувствительность: 1,55 В
