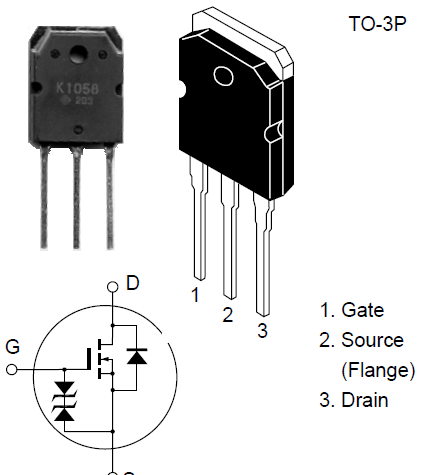

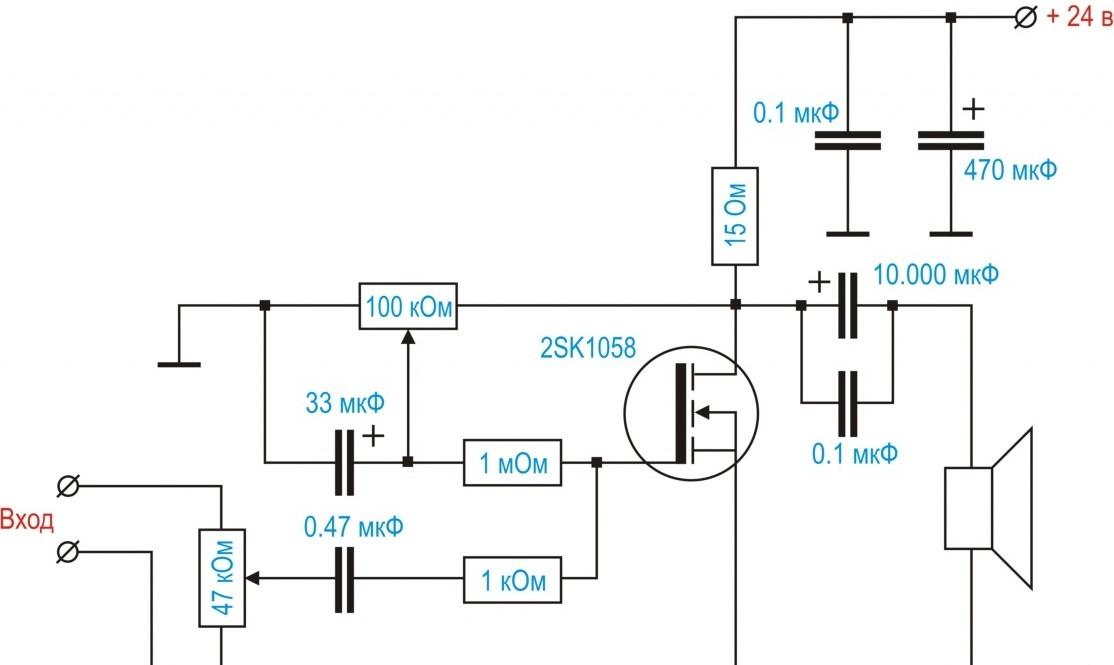

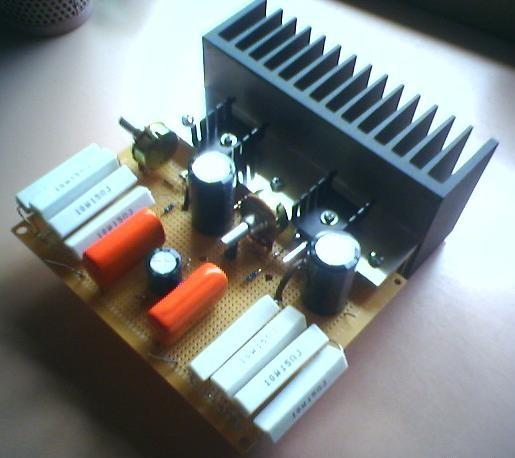

Плата усилителя. Усилитель выполнен на одном транзисторе фирмы Hitachi. Электролитический конденсатор на выходе 4700 мкФ, в параллель повешен полиэстеровый на 10 мкФ. Резистор в плече питания собран из четырех 10 Вт-ных резисторов, на них будет рассеиваться около 30 Вт мощности. Один канал потребляет 20 Вт мощности, а отдает всего 4,8 Вт.

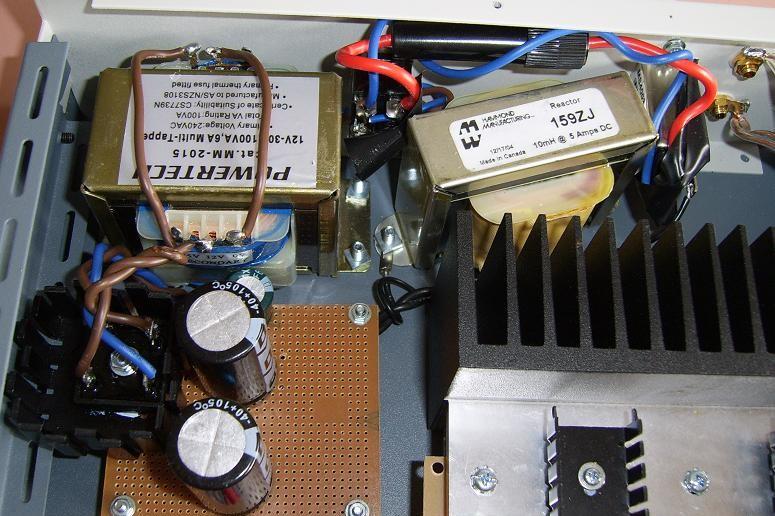

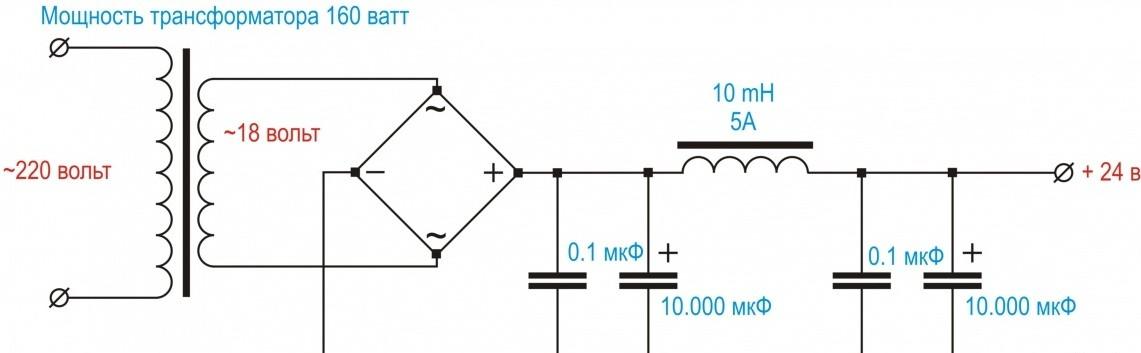

Блок питания. Использован трансформатор мощностью 160 Вт, и напряжением вторичной обмотки 18 В. Диодный мост поставлен на 25 А обеспечивает примерно 24 В постоянного напряжения. Фильтром служи сам блок питания, который является CLC-фильтром. Дроссель использован на 5 А и имеет индуктивность 10 мГн.

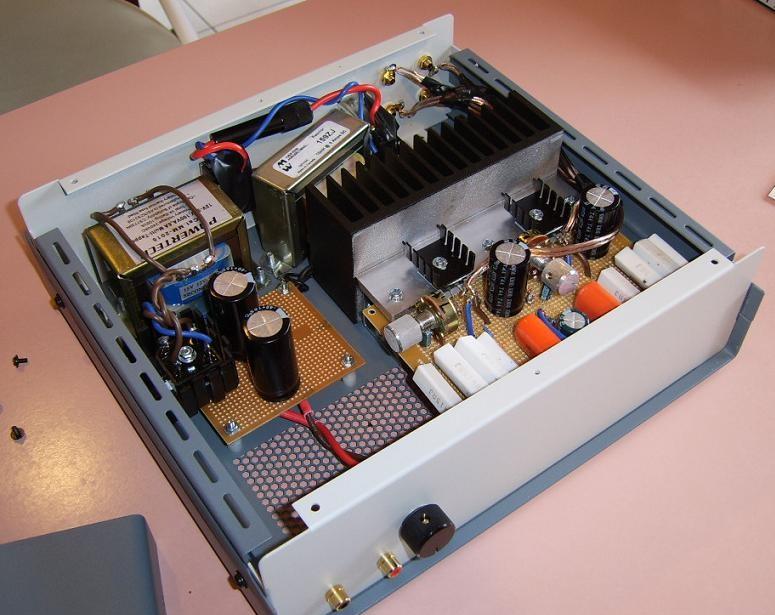

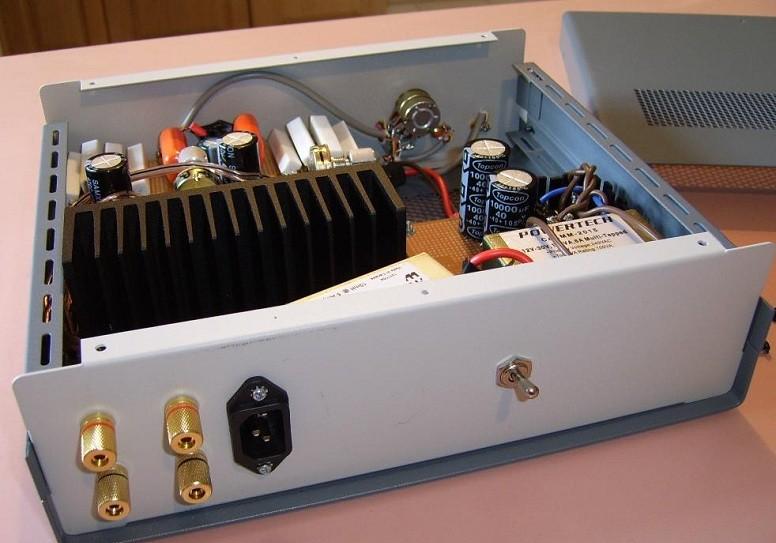

Автор проекта: Марк Хьюстон

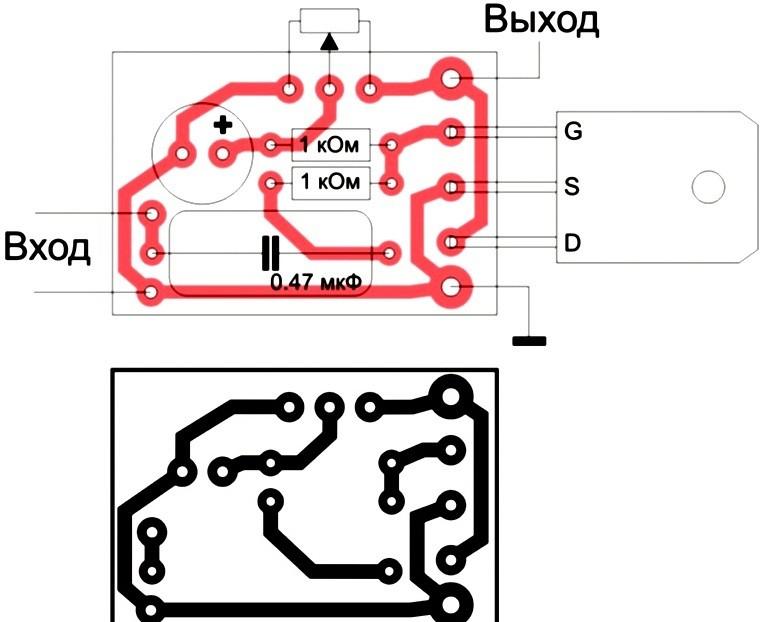

Печатная плата и те же схемы усилителя. На форуме технарей есть даже тема по нему.
