Всем привет, поделюсь своей работой. Это небольшой усилитель для озвучивания комнаты на самодельных колонках. Мощность небольшая – 2х15 Вт/4 Ом, но мне достаточно.

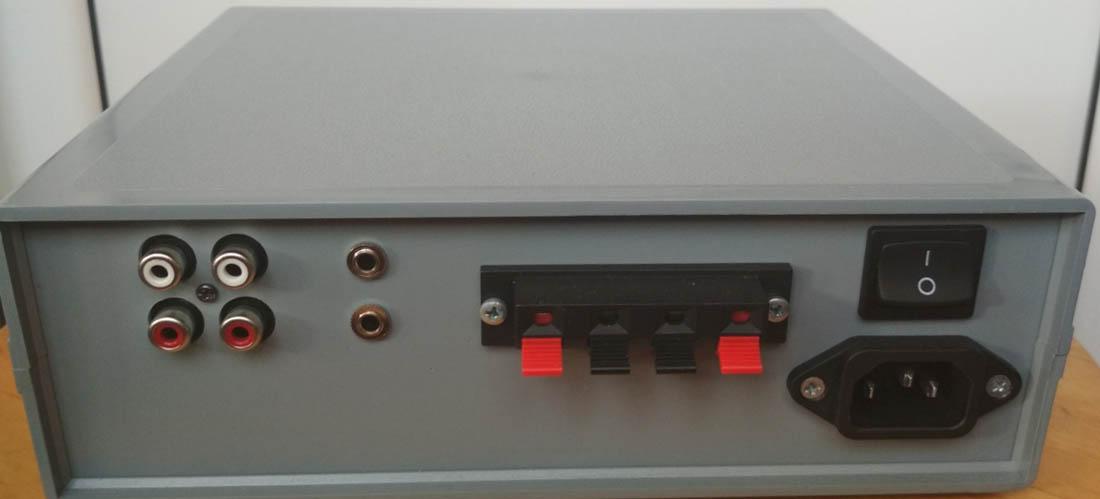

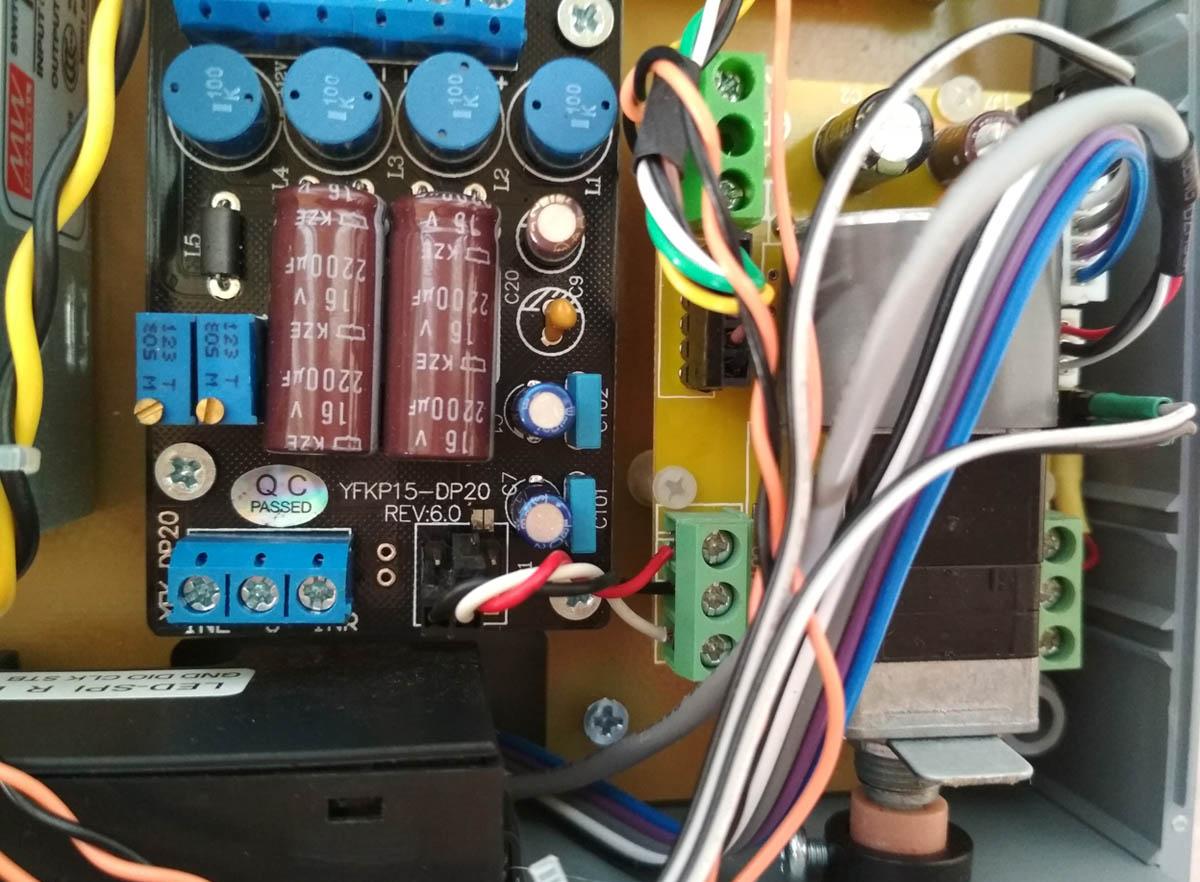

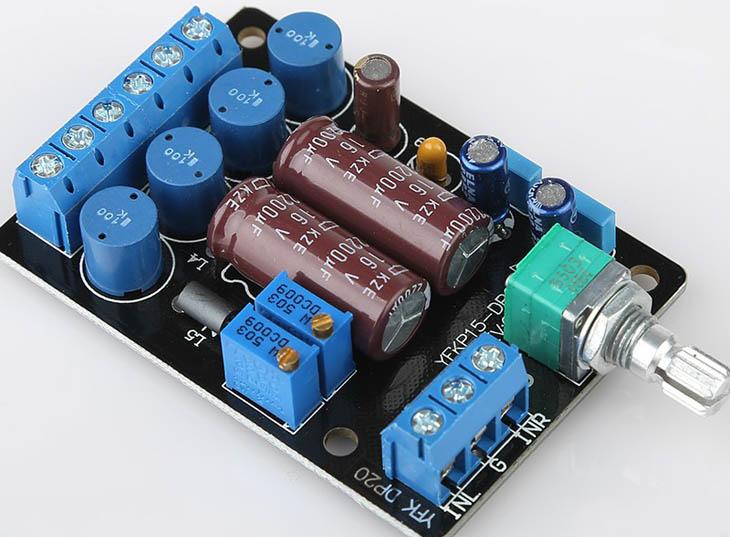

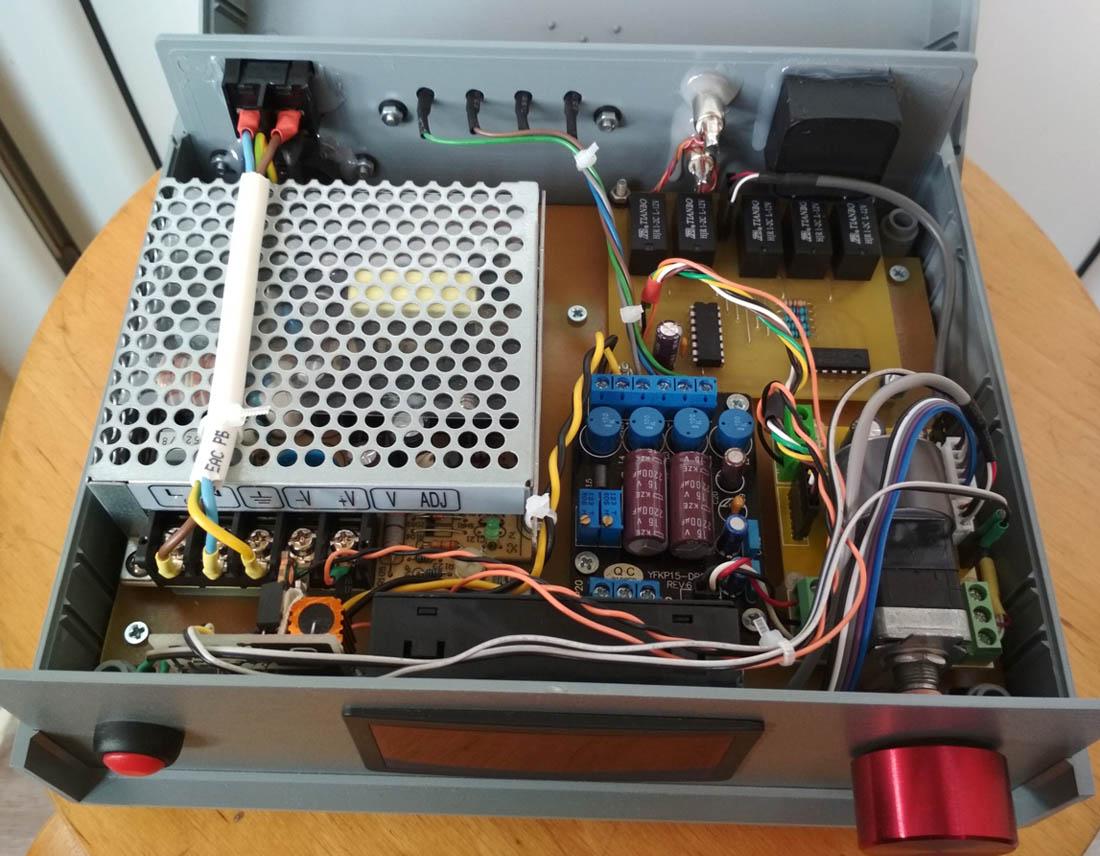

Как видно на фото, в большей части узлов использовались готовые модули, которые я заказывал через интернет. Усилитель на микросхеме TA2024, поёт, кстати, хорошо! Благодаря китайцам, класс D пришел в массы.
Рядом контроллер управления моторизованного РГ, который обеспечивает ДУ, переключение входов, mute и индикацию режимов работы. Есть дежурный режим, возможность настройки яркости индикатора и возможность управления без пульта. Датчик ИК спрятан в короб дисплея.

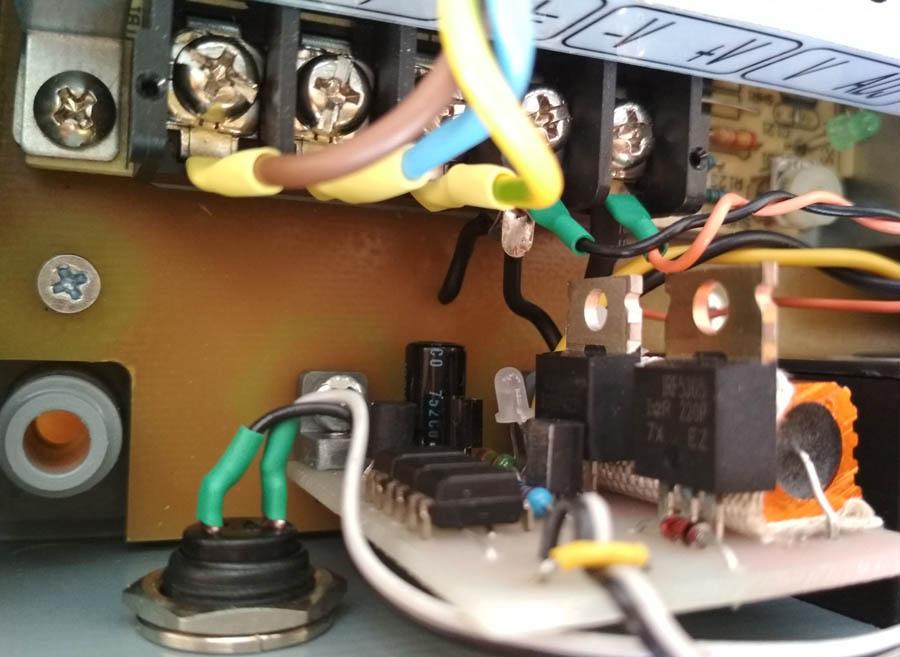

В дежурном режиме, питание на модуль усилителя и плату селектора входов не подается. Для управления подачей питания я сделал замороченное оптореле. Сначала оно подключает нагрузку через резистор 4,7 Ом, затем, через 2 сек. подключает уже напрямую. Сделано это для того, чтобы ИБП не уходил в защиту, когда к нему нагрузка с конденсаторами подключается. В принципе, с Mean Well такого не происходит, но у дешевых китайских БП, когда я экспериментировал, такое бывало, но я решил так и оставить. БП на 12 В 3 А, от него все и запитано.

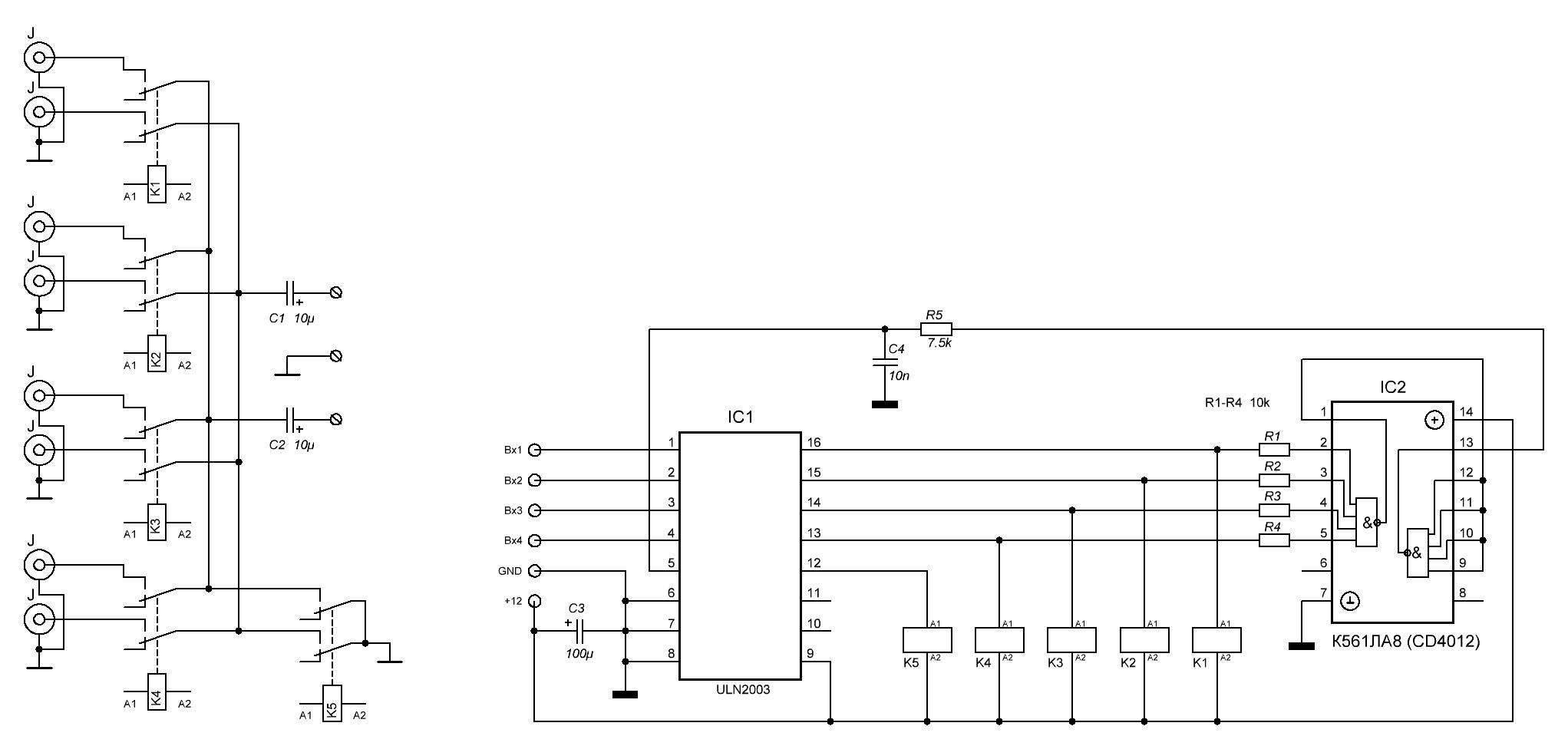

Коммутатор входов

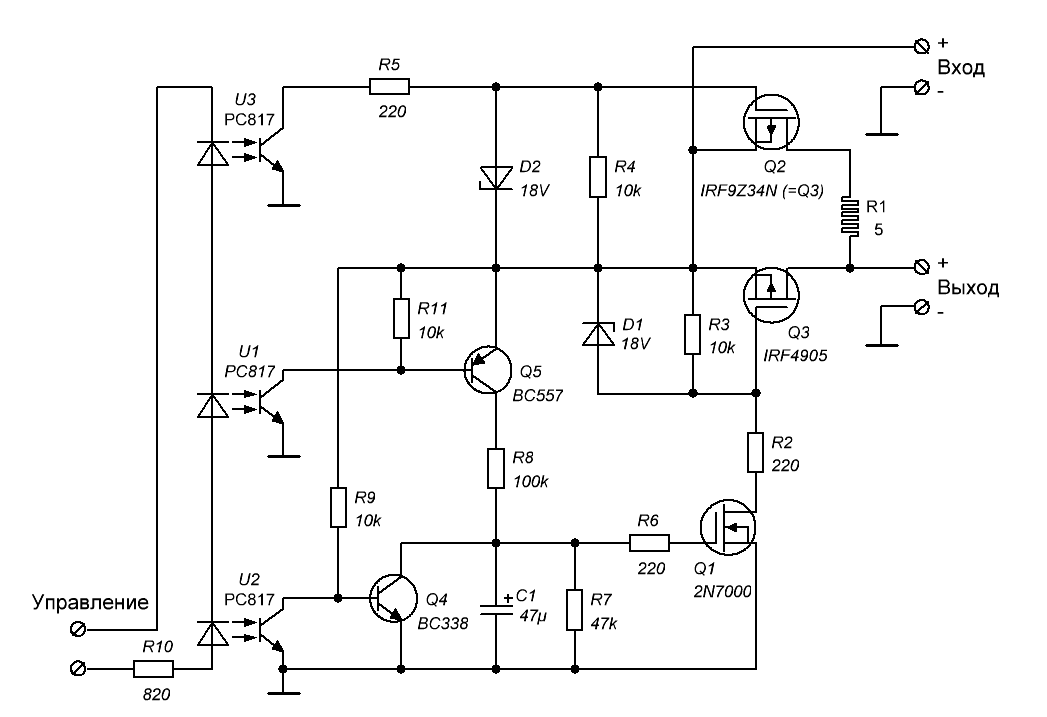

Оптореле
В контроллере управления мне не понравилась работа селектора входов: когда включен режим mute, входы усилителя «висят» в воздухе и могут ловить наводки. Поэтому я сделал на логике схему блокировки входов усилителя на землю, когда он в режиме mute. Ну, в и целом, ничего не перегревается, не гудит и не фонит.

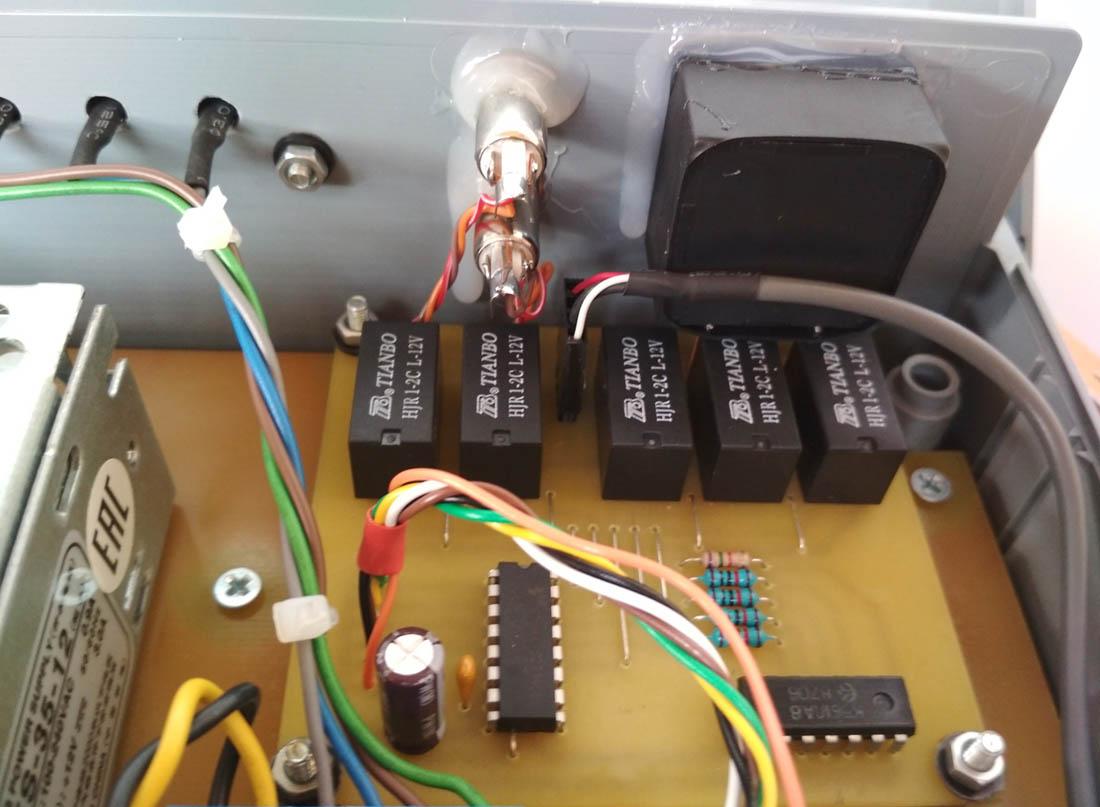

Печатные платы коммутатора входов и оптореле.
Автор работы: sael83
