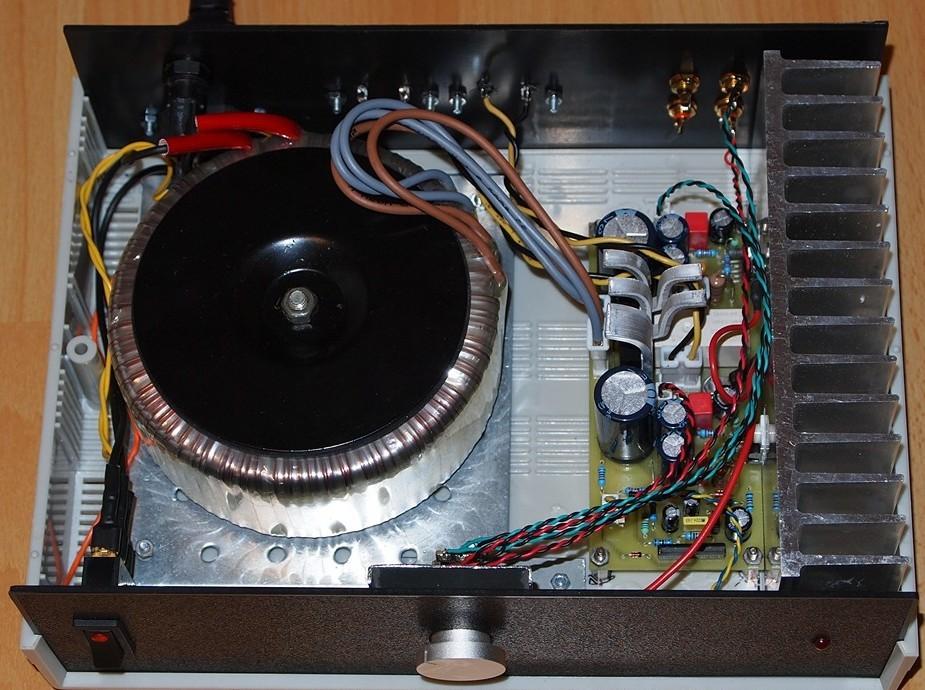

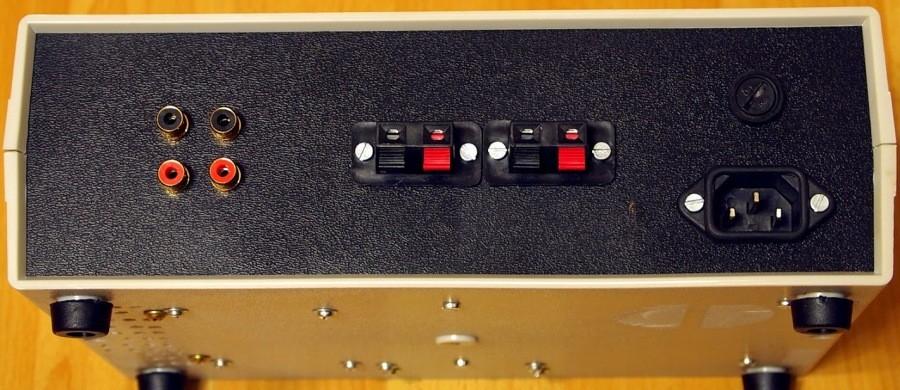

В этом усилителе можно использовать микросхемы TDA2050 или LM1875. В нем есть все необходимое: выпрямитель, защита громкоговорителей, задержка включения и быстрое выключение. Эти функции достигаются с помощью специализированной микросхемы uPC1237.

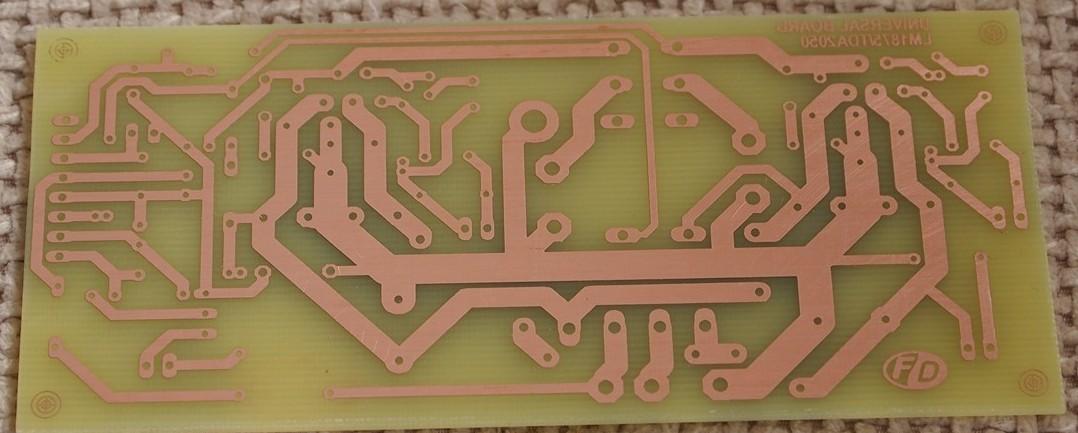

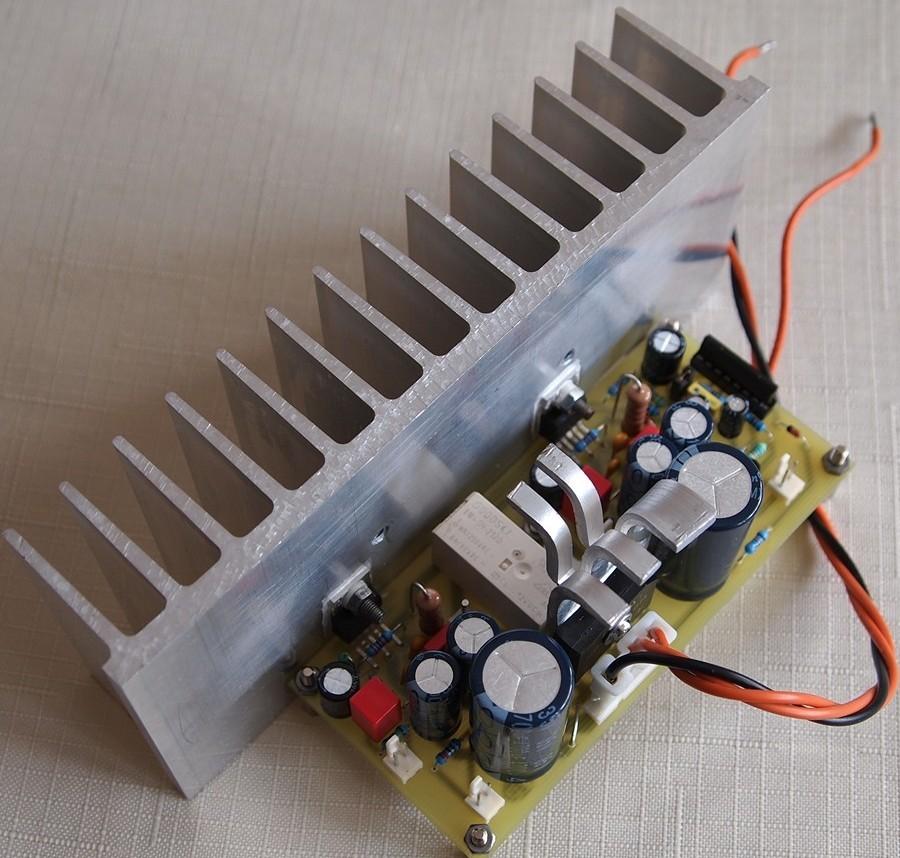

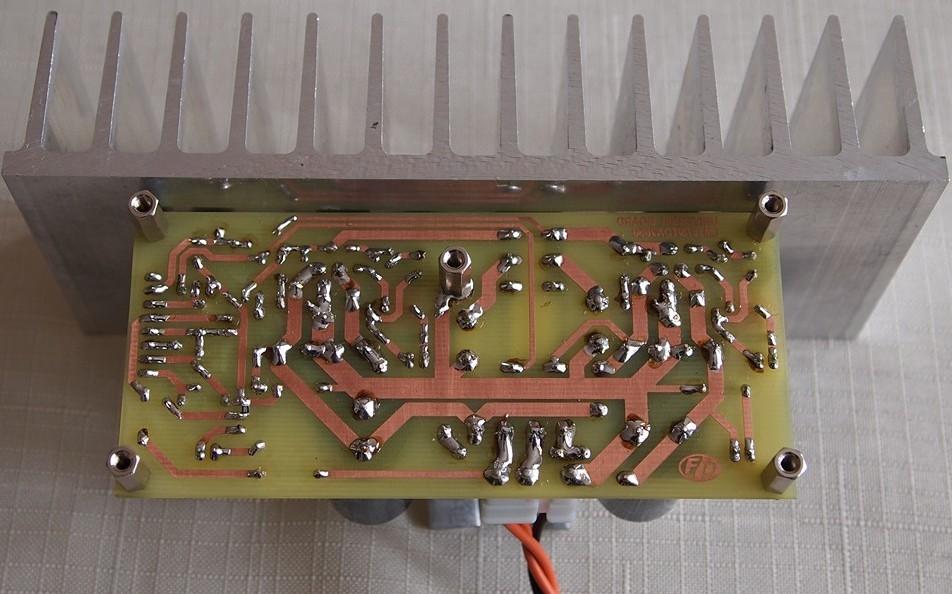

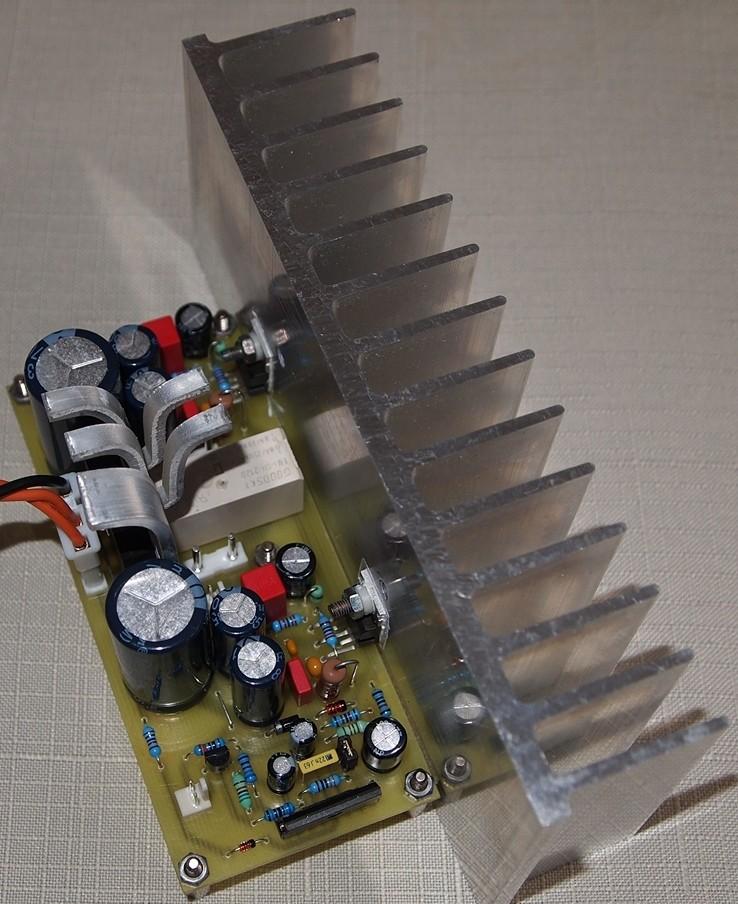

TDA2050 и LM1875 совместимы по выводам, различия в схеме незначительны – пара резисторов и один конденсатор. Все это позволяет сделать универсальную печатную плату, подходящую для любой из этих двух микросхем.
LM1875 и TDA2050 популярные аудиомикросхемы, УНЧ класса АВ. Применяются в высококачественной аудиоаппаратуре. Они обладают низким коэффициентом нелинейных искажений и малым уровнем шумов, выходная мощность около 30 Вт. Их невысокая стоимость и отличные характеристики позволяют собрать надежный и качественный усилитель с хорошим звучанием.

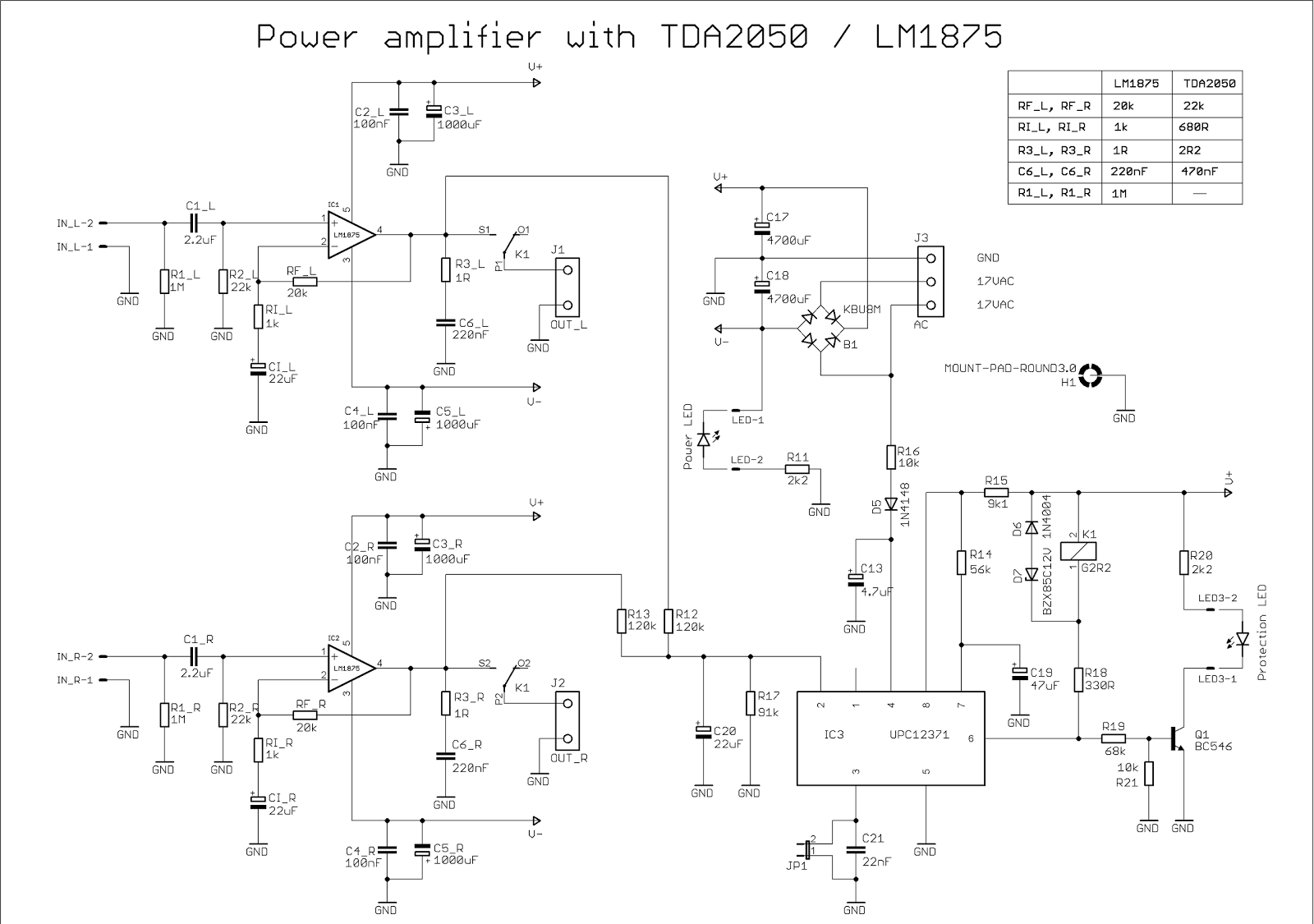

Здесь можно скачать электрическу и монтажную схемы, а так же печатную плату.
Источник: diyfan.blogspot.gr/
