По сути это усилитель STONECOLD. В 1984 году из Болгарии мне привезли эту схему, она была напечатана в журнале “Млад-конструктор”. Но её я немного переделал. В то время таких радиодеталей было не достать, и я исходил из того что было под рукой и подгонял усилитель под это. Чтобы была и мощность, и качество. Сейчас можно собрать и оригинальный вариант.
Из-за чего при замене транзисторов происходит подъем низких частот? Транзисторы с граничной частотой 3 МГц имеют большую проходную ёмкость. Конденсатор С2 (5600 пФ) работает только при достижении частоты свыше 25-30 кГц. Поэтому я заменил его резистором. Иначе на частотах 40-100 Гц в усилителе возникает “горб”, от туда и низкие частоты. Резисторы на 15 Ом убраны так как создают местную ООС, что влияет на скорость нарастания, и при этом получил динамический диапазон до 200 кГц.

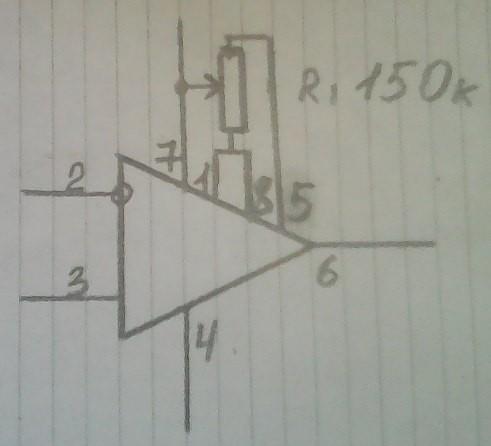

Ниже схема балансировочного переменного резистора на 150 кОм, класса А. Это можно посмотреть в любом справочнике, по ОУ.
Напряжение питания выше поднимать нельзя, так как транзисторы КТ904-КТ914 рассчитаны на 65 В. Стабилитроны ставить на 15 В не желательно (типа КС515А), так как 544ОУ рассчитан на максимальное напряжение ±16,5 В, в отличии от 140УД7, которая расчитана до ±18 В. По этому я поставил Д814Д на 13,5 В. При таком напряжении питания усилитель выдавал на 4 Ома: 18,5 В.
Балансировочный переменный резистор
