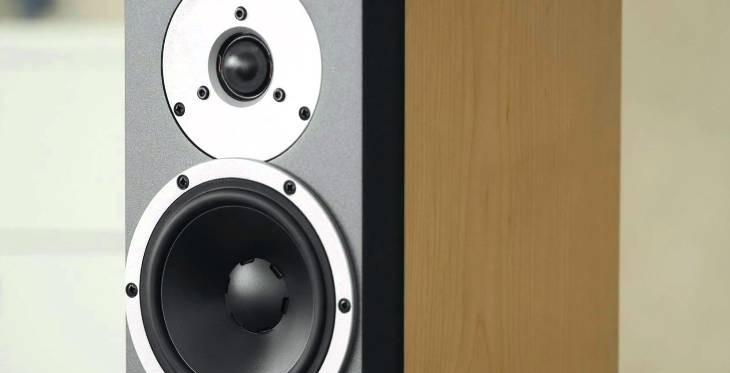

Усилитель выполненный в виде двух моноблоков, построил Роберт Ди Нэнси (США) для раскачки своей акустики Dynaudio X12.
Как известно этот бренд никогда не отличался легким характером, и для нормального контроля от усилителя требуется хорошие токовые возможности. Усилитель без проблем справился с этой задачей.
Схема усилителя на Burr Brown HA-5002
Технические характеристики:
Пропускная способность: 5 – 1000000 Гц
Выходная мощность на канал: 15 Вт/4 Ом (10 Вт/8 Ом)
Демпфирование: 0,218 Ом
Коэффициент искажений: <0,05%
Скорость нарастания выходного напряжения: >1000 В/мкс
Описание:
HA-5002 это высокочастотный буферный операционный усилитель с максимальным током в нагрузке 220 мА. и высокой скоростью нарастания выходного напряжения, порядка 1300 В/мкс.
В усилителе используются 8 таких микросхем работающих в параллель и посаженных на общий охлаждающий радиатор.
Входной каскад выполнен на U1, резистором R32 можно изменять его коэффициент усиления. Хотя можно вполне обойтись и без него подав сигнал непосредственно на J2-1.

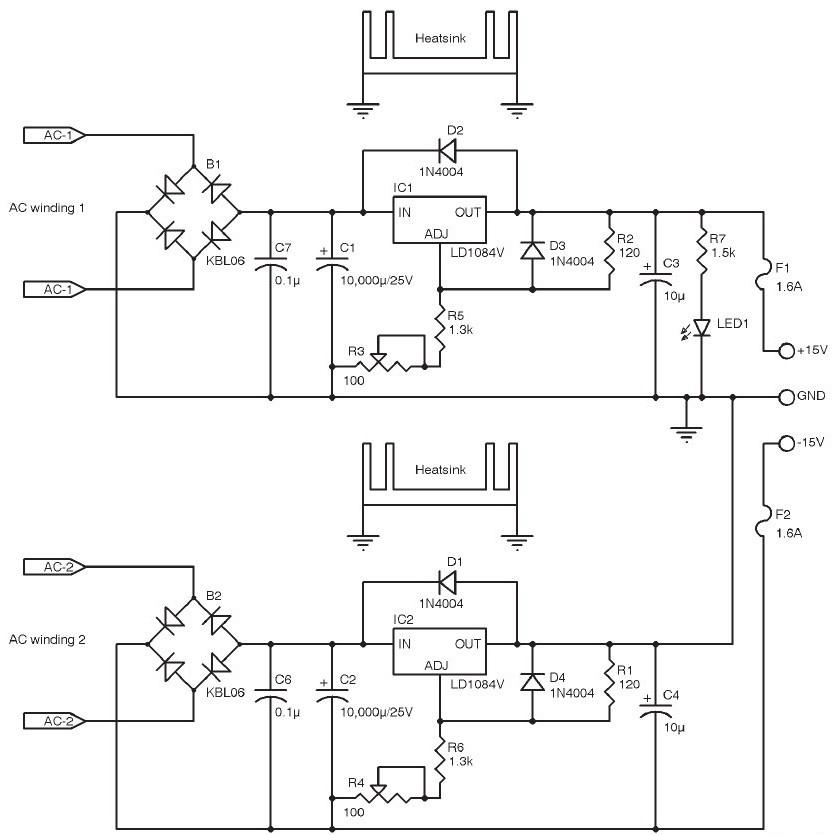

Блок питания LM1084-5A
Схема блок питания очень проста. В нем работает два стабилизатора LM1084-5A установленных на радиаторах. Блок питания выдает ± 15…18 В. Для него потребуется трансформатор с двумя отдельными понижающими обмотками.
Паспорта на HA-5002 и LM1084-5A.
audioXpress 02/12
По материалам: hifisound.com.ua
