Усилитель на LM3886 в инвертирующем включение

Принципиальная схема усилителя:

Усилитель выполнен по схеме инвертирующего усилителя с входным буфером, в качестве буфера могут использоваться операционные усилители: TL072, LM6172, OPA2134. На второй половине микросхемы собран интегратор системы балансировки нуля на выходе усилителя. В схеме можно использовать микросхемы LM3886 или LM3876, если применяется LM3876, перемычка между выводами 1 и 5 на печатной плате не ставится. Катушка индуктивности L1 намотана поверх резистора R10 проводом 0,6 мм в эмалевой изоляции, и содержит 12 витков.

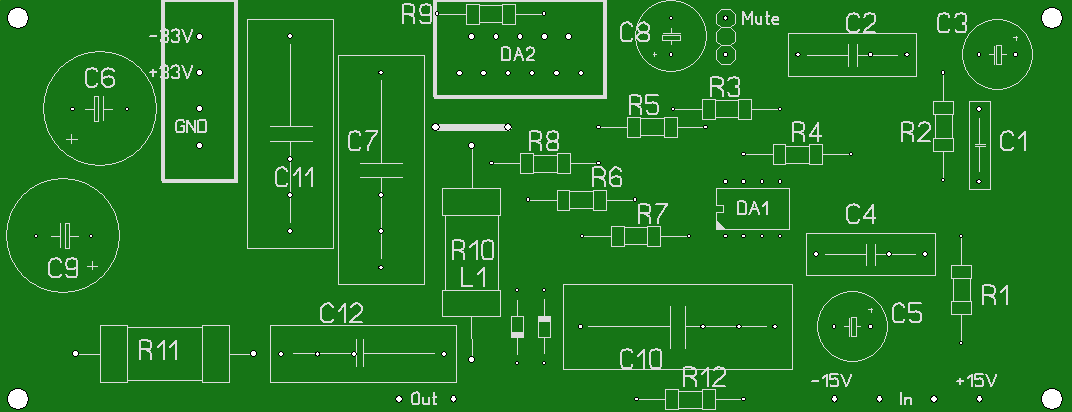

Печатная и монтажная плата усилителя (вид со стороны деталей):

Здесь печатная плата в формате Sprint-Layout

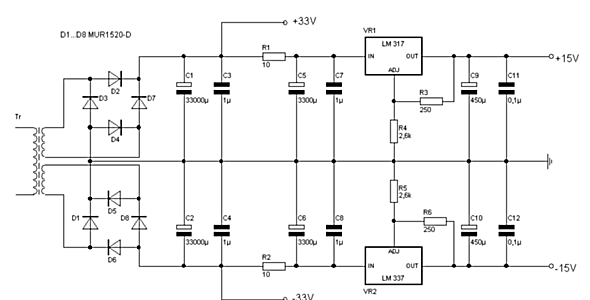

Схема блока питания:

Источник: vegalab
