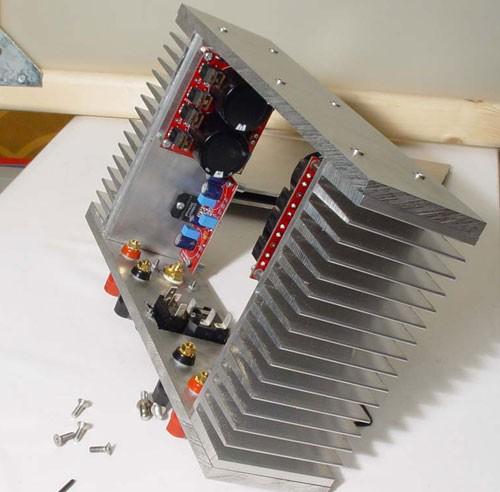

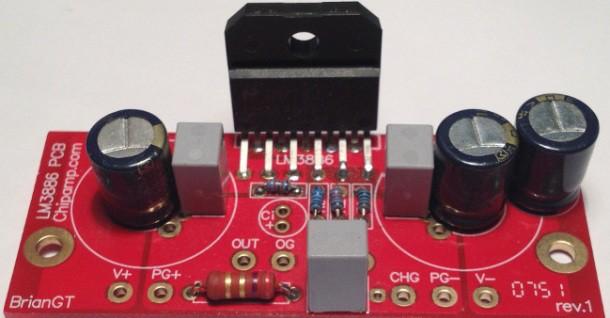

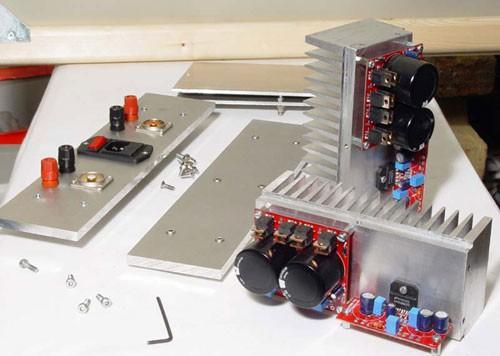

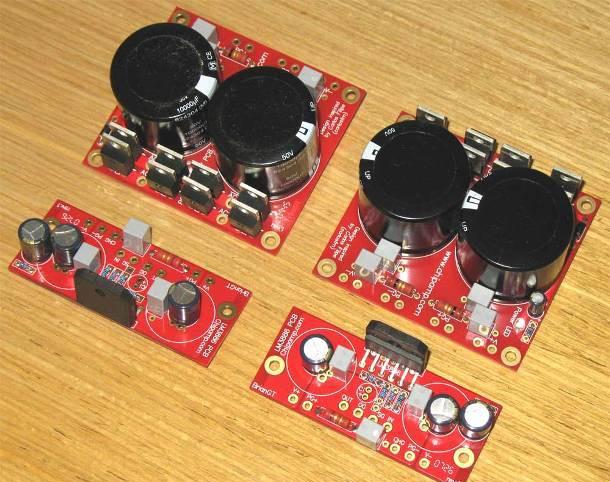

Корпусом служит пара радиаторов,которые являются боковыми панелями, размером 160х75х50 мм (основание 10 мм). Они закреплены между передней и задней панелями из литого алюминия, толщиной 8 мм и размером 300х75 мм. Платы усилителя, блока питания а трансформаторы приобретены на заказ. Усилитель выполнен по принципу «двойное моно».
Верхняя и нижняя панель посажены заподлицо к верхней и нижней части корпуса. В радиаторах выбран предварительно паз, размером 10х3 мм, в который посажены крышки на винтах М4. Передняя и задняя панель крепятся с помощью винтов М3.

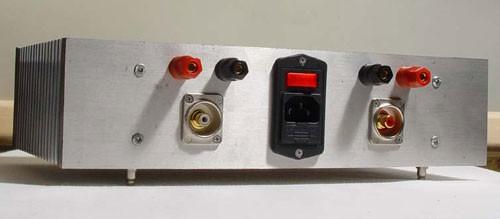

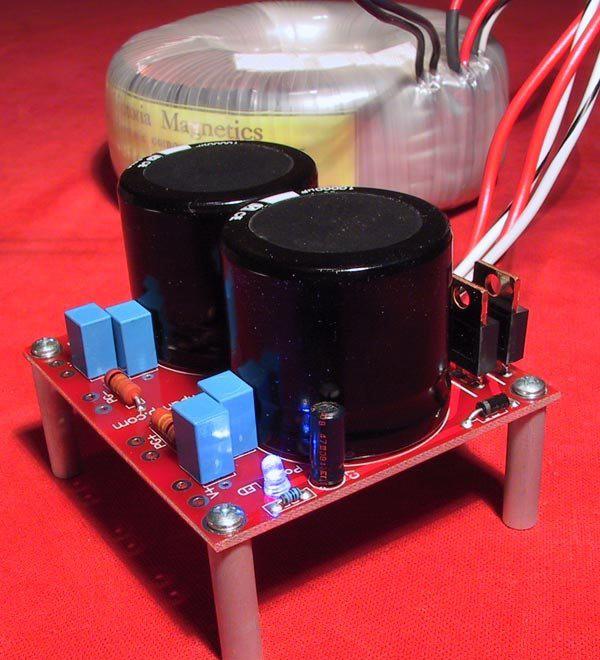

Внутренности выполнены зеркально, по центру пара трансформаторов, ближе к передней панели – блоки питания для каждого канала отдельно, и возле задней стенки – платы усилителей. На задней панели по центру – разъем питании и предохранитель, по бокам входы и выходы каналов.
