Усилитель на интегральной микросхеме TDA2030, так же аналоги данной микросхемы А2030Н, В165, ECG1376, ECG1378, ECG1380, TDA2006, TDA2030A, TDA2030, TDA2040, TDA2051. Позволяет без особых вложений получить звук усилителей ценовой категории до $100-150. Подробнее о возможностях микросхемы TDA2030 вы можете почитать в этой статье: возможности TDA2030.
Основные характеристики:
Напряжения питания: от ±4.5 до ±25 В
Потребляемый ток (Vin=0): 90 мА макс.
Выходная мощность:
18 Вт тип. при ±18 В, 4 Ом и d = 10 %
14 Вт тип. при ±18 В, 4 Ом и d = 0.5 %
Номинальный частотный диапазон: 20 – 80000 Гц

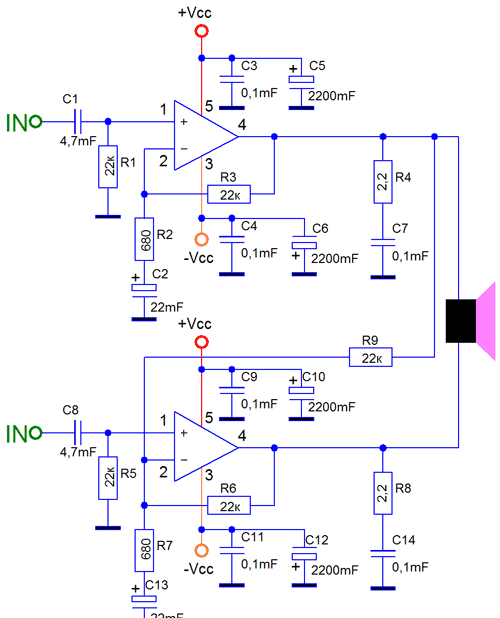

Схема усилителя принципиальная:
Мостовая схема:

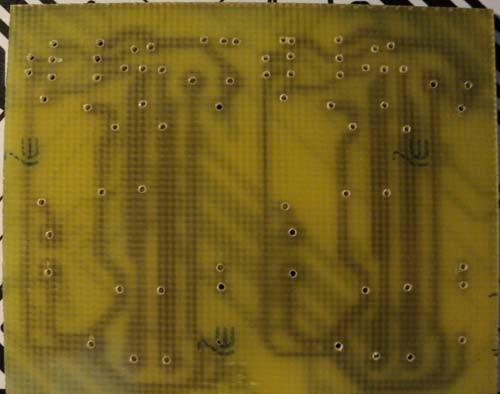

Печатная плата, была спроектирована для стерео/моно включения, что позволяет без особых проблем использовать её как для сателлитов так и для сабвуферного канала. Воспроизводит низкие частоты очень хорошо.
Необходимые детали (на одну плату):
– два конденсатора керамических по 4,7мкФ (желательно К73-17)
– шесть конденсатора керамических по 0,1мкФ
– четыре конденсатора электролитических по 2200мкФ
– два конденсатора электролитических по 22мкФ
– пять резисторов по 22кОм
– два резистора по 680Ом
– два резистора по 2,2Ом, мощностью 5Вт
– две микросхемы
Общая стоимость такого усилителя составляет примерно 200руб.

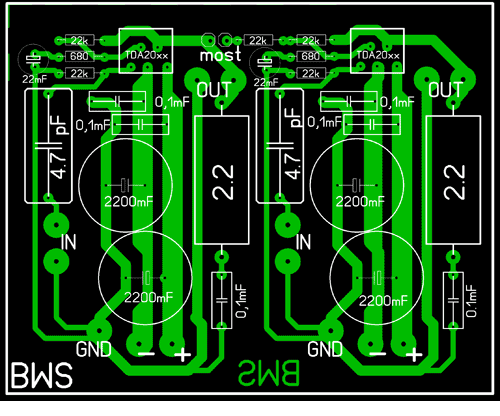

Печатная плата в формате LAY
Автор работы: Бугаев Владимир (INZHENER)
