Схема данного усилителя была предложена Скифом и отличается от типовой наличием цепочки R-RC-R, предотвращающей проникновения радиочастотных помех в тракт усиления и наличием выходной RL-цепи, компенсирующей паразитную емкость проводов и звуковой катушки динамика.
Данная микросхема, разработанная SGS-Thomson является мощным операционным усилителем, способным отдавать в нагрузку 4 Ом до 32 Вт и в пике до 50 Вт в течении 1 с. Однако после 20 Вт довольно низкий коэффициент гармоник резко возрастает, поэтому это значение автор считает оптимальным максимальным режимом.
Микросхема оснащена следующими интегрированными защитами:
- от КЗ, выхода на землю или питание
- от перегрева
Кроме того, МС обладает внушительным диапазоном воспроизводимых частот – по документации 20-80000 Гц. Однако автор считает, что нижняя граница диапазона может быть расширена увеличением разделительного конденсатора (2,2 мкФ) и емкости в цепи ООС (по схеме – 22 мкФ, однако, ИМХО, стоит поставить 33 мкФ).
Питание данной схемы производится от двухполярного источника максимум ±25 В.
Усилитель обладает очень мягким, четким и комфортным звучанием, по сравнению с теми же TDA7294 и LM3886, но, конечно, уступает им в мощности. Передача баса, по мнению автора, также сравнительно лучше.

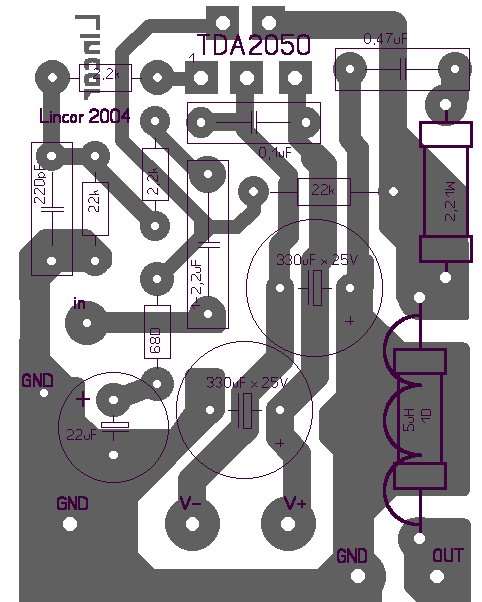

Печатная плата для этого устройства (35х45 мм) и печатка в формате [.lay]:
Автор: Lincor
