Усилитель N&G III на TDA7377: обзор самодельной сборки

Проект Усилитель N&G III представляет собой интересную реализацию классической микросхемы TDA7377, собранную методом навесного монтажа. В отличие от стандартных печатных плат, здесь элементы соединяются проводниками, что позволяет использовать нестандартные решения для корпуса. Если вас интересуют другие вариации на базе этой микросхемы, можно изучить усилитель «Storm» на TDA7294 для сравнения подходов к проектированию.

Оригинальный корпус и радиатор

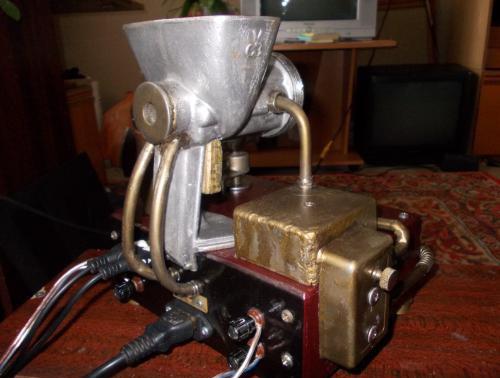

Ключевой особенностью данного проекта является использование старой мясорубки в качестве основного корпуса и радиатора охлаждения. Микросхема TDA7377 крепится непосредственно к ножке мясорубки, которая эффективно отводит тепло. Для защиты пользователя и создания эстетики микросхема закрыта деревянной заслонкой. Это решение позволяет отказаться от громоздких стандартных шасси, интегрируя электронику в винтажный дизайн.

Электронная часть и питание

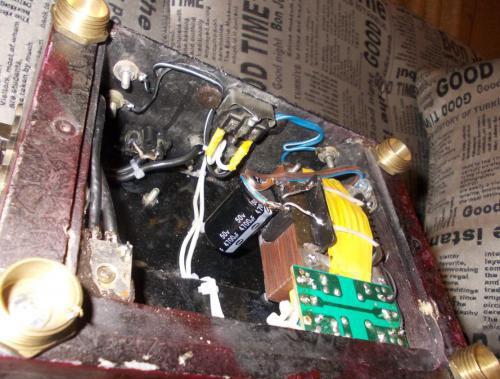

Конструкция разделена на функциональные блоки для удобства обслуживания и безопасности. В основании корпуса (в нижней части мясорубки) размещен блок питания и узлы управления, включая кнопки включения и регулятор громкости. Провода, идущие к усилителю, проложены в трубках, что обеспечивает аккуратность и защиту от повреждений.

Трансформатор питания является перемотанным, его источник — старый кассовый аппарат. Такой подход характерен для DIY-проектов, где ценится утилизация и индивидуальная настройка параметров. Для сравнения схемотехники можно посмотреть схему на TDA8563Q, которая также часто используется в самодельных аудиопроектах.

Эстетика и отделка

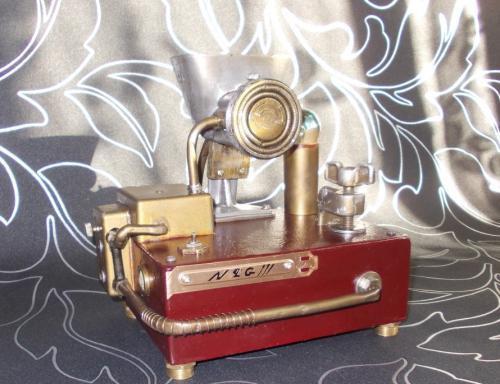

Автор проекта, Losten (casemods.ru), уделил особое внимание внешнему виду устройства. Целью было создание образа старинного, кустарно собранного предмета XIX-XX веков, похожего на полуразвавшийся сундук. Для достижения этого эффекта:

• Корпус был загрунтован в 3 слоя.
• Нанесено 3 слоя краски с эффектом сморщивания (кракелюр) для имитации старой кожи.

• Поверхность покрыта 2 слоями лака для защиты и блеска.

Все неровности и дефекты сохранены и подчеркнуты. Надпись на корпусе выполнена лаком, так как использование метода ЛУТ (лазерно-утюжная технология) потребовало бы наличия принтера, которого не оказалось под рукой. Все детали и запчасти для корпуса приобретались в обычных строительных и автомобильных магазинах, что делает проект доступным для повторения.

Автор работы: Losten (casemods.ru)
