Знакомый с работы подогнал усилитель Орбита ум-002-стерео. Органы изъял. В корпусе думаю поселить 2 платы усилителя ОМ2.5. Радиаторы корпуса по 1000 см2. Думаю 70 Вт, 8 Ом с током покоя 100 мА потянет). Размеры корпуса 320х320х60 мм.
Прикинул расположение всего и как будут идти провода. Красный – провода питания, зеленый – вход, синий – выход. Посередине маленькая плата – защита АС. Снизу слева – трансформатор. Снизу справа – БП (конденсаторы + диодные мосты). Регулятор громкости будет в центре, сам переменный резистор будет рядом с входами на задней панели.

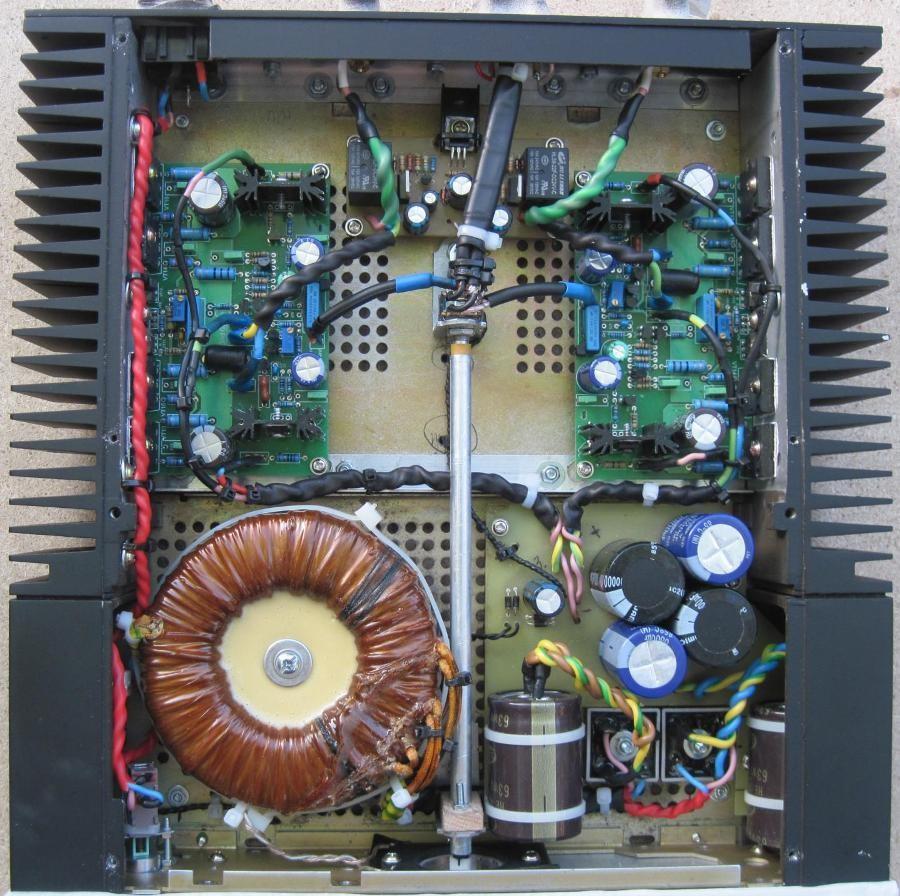

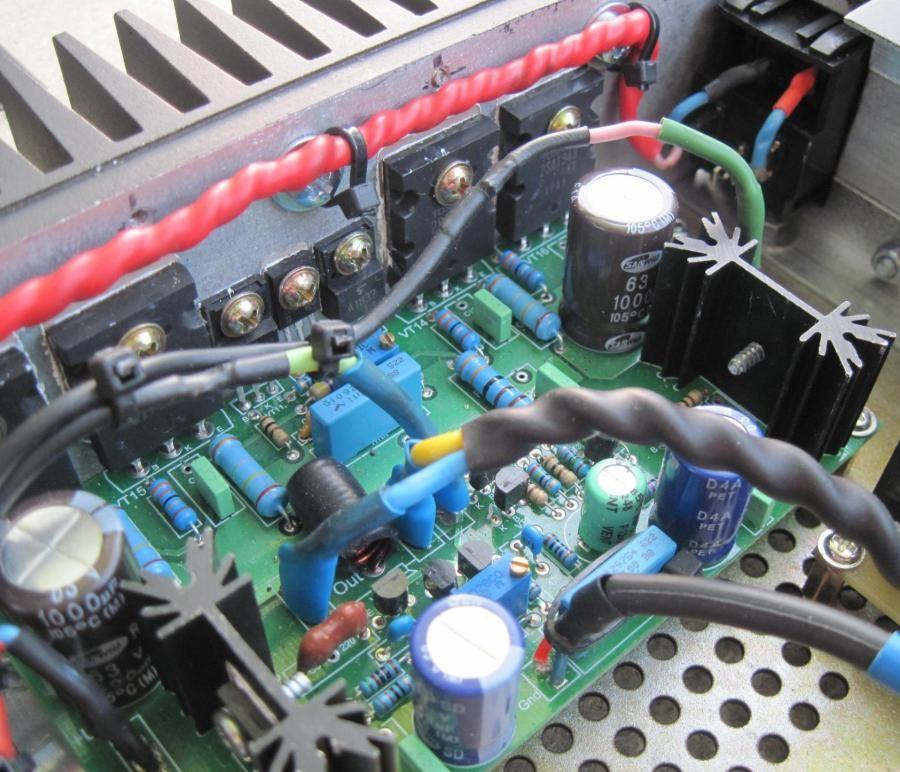

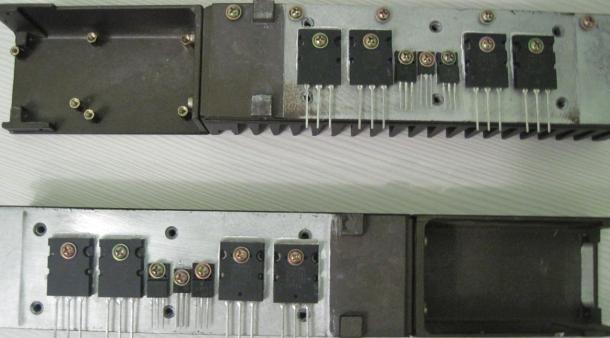

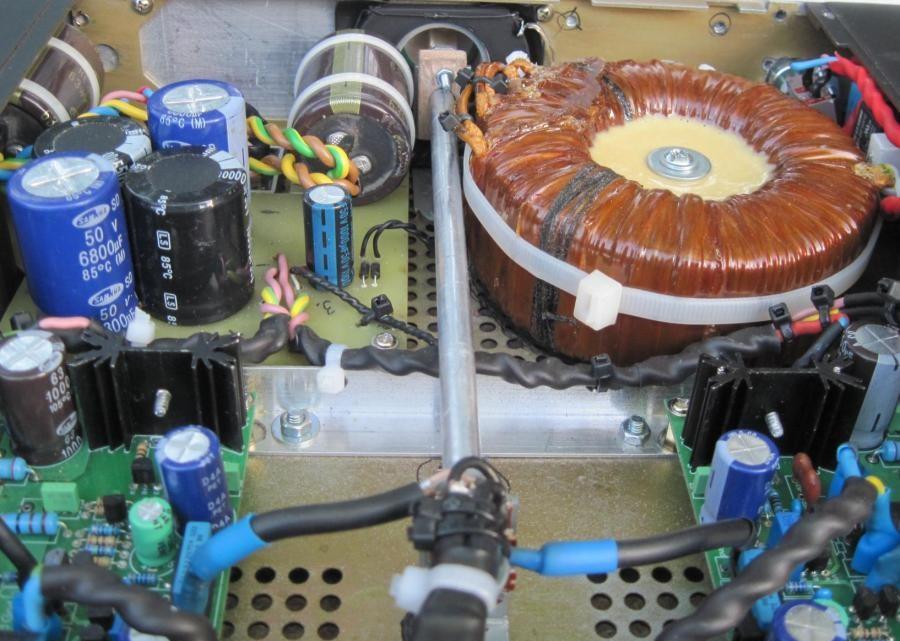

Под капотом:

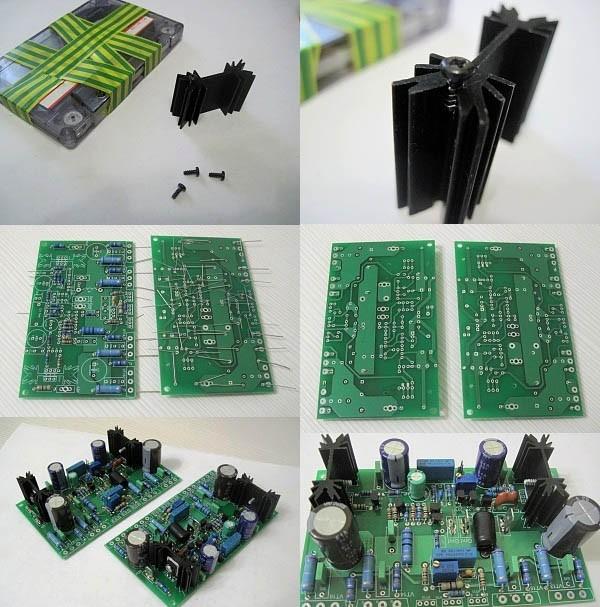

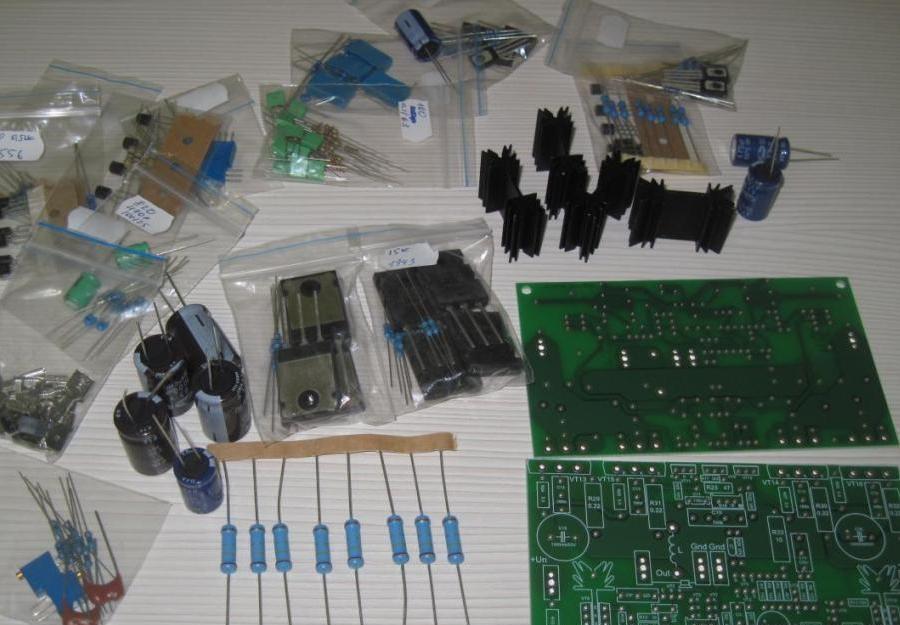

Купил платы:
Трансформатор. Первичка – 240 В. Две независимые вторичные обмотки по 30 В (на х.х.), 3 А. Сердечник – 148 Вт, сперва хотел 200 Вт, но не поместится в корпус. Высота 52 мм, диаметр 115 мм (в корпусе внутренняя высота 54 мм, транс еле влезает). Пропитка лаком есть.

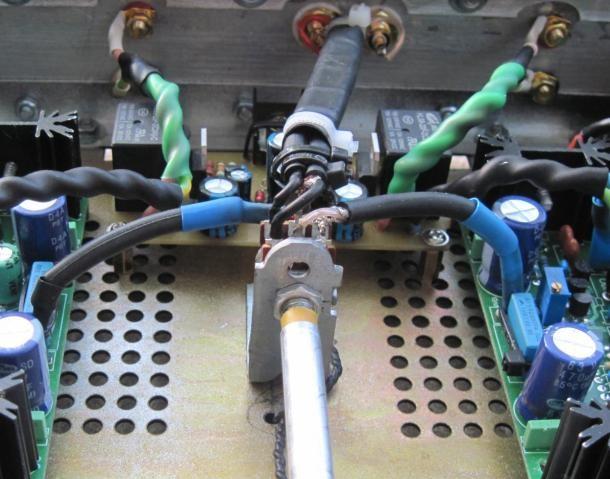

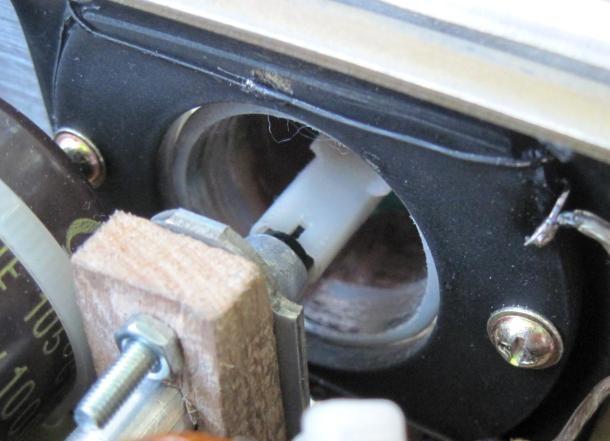

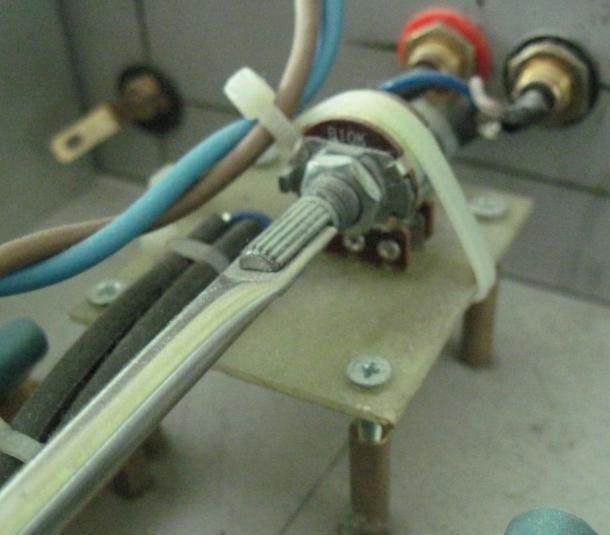

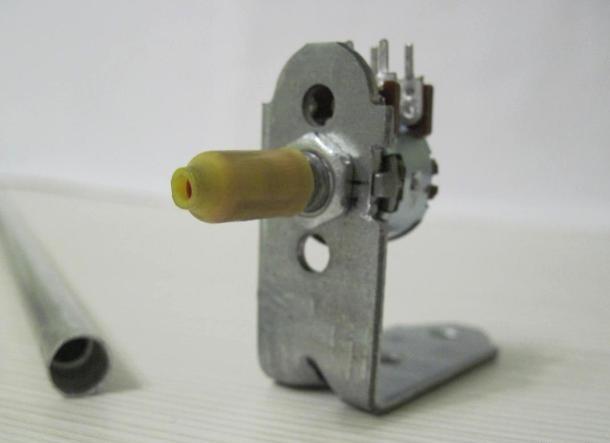

На своем другом усилке регулятор громкости сделал так:
Нашел трубку, изъял одну, и вот:

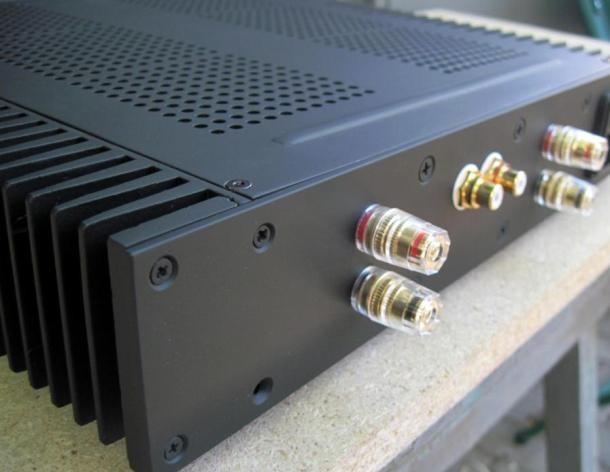

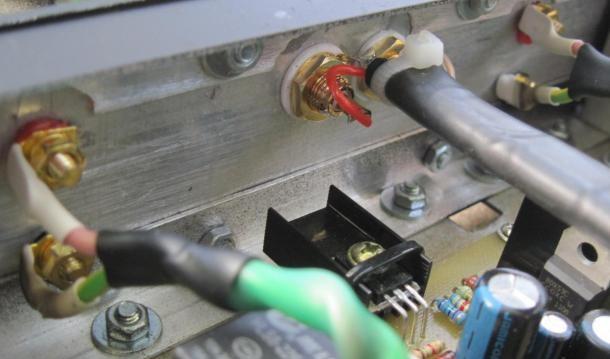

Входные и выходные клеммы:
Были в наличии пара конденсаторов 10000 мкФх63 В. По высоте они не помещались в корпус, пришлось укладывать. Докупил еще пару 10000 мкФх50 В + пара 6800 мкФх50 В. Итого в плечо питания по 28000 мкФ. Печатная плата блока питания.

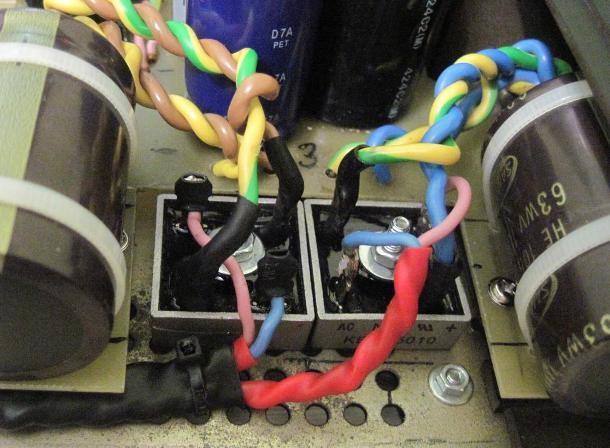

Диодные мосты и блок питания:

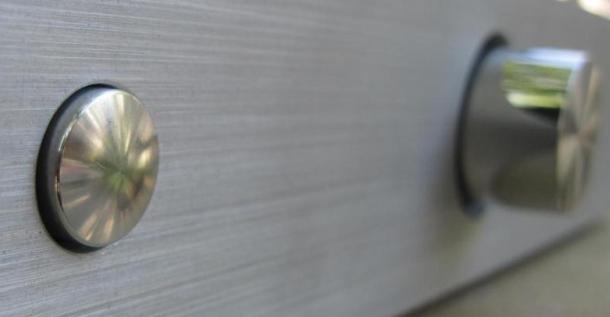

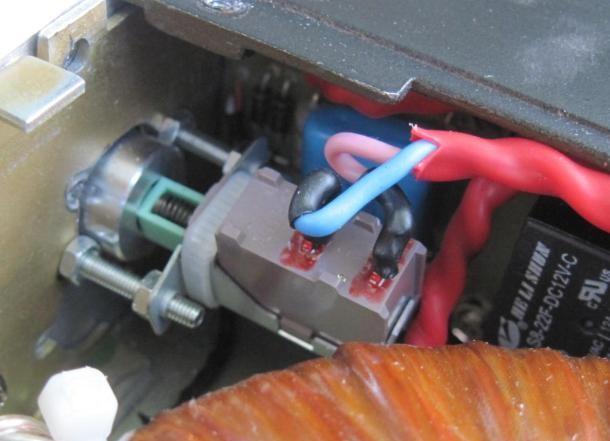

Сетевая кнопка с разрывом одного провода ALPS:

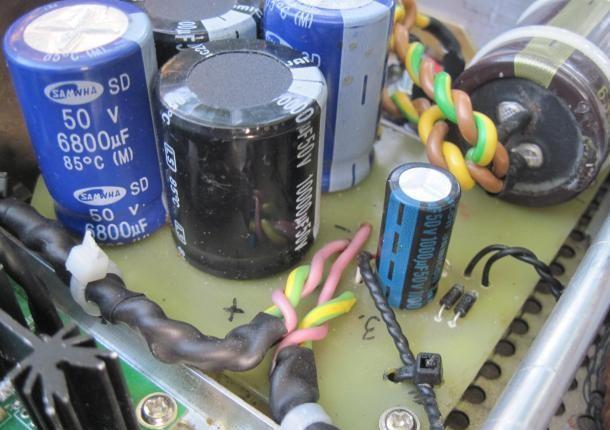

Блок питания:

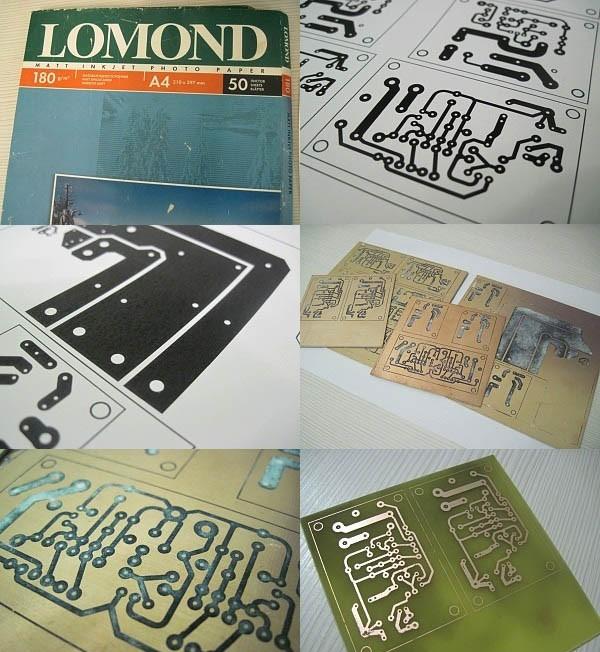

Платы успешно вытравлены на морозе при 0°C =)

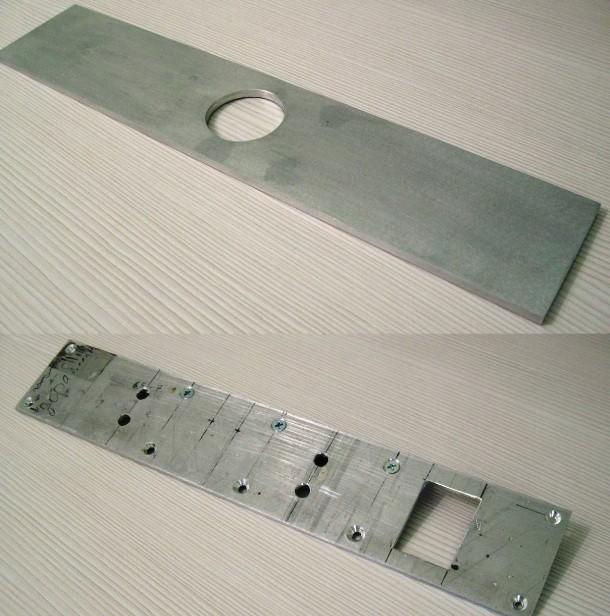

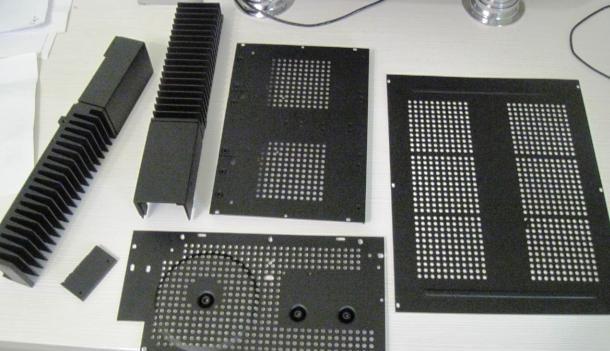

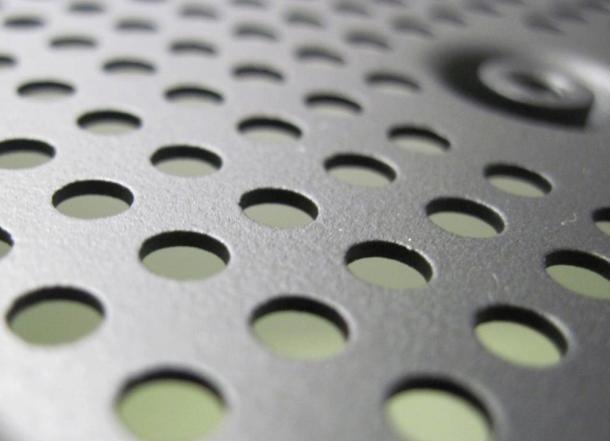

Детали корпуса покрашены:

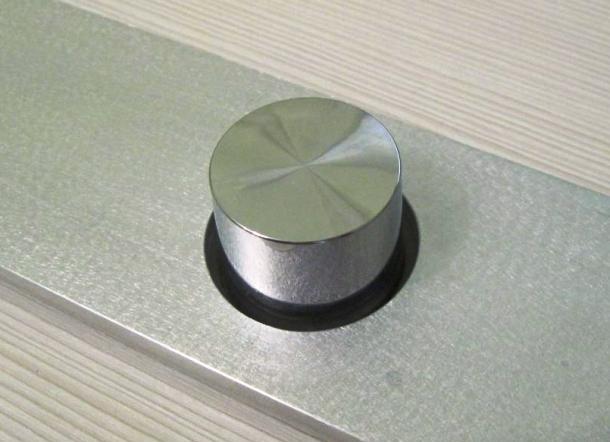

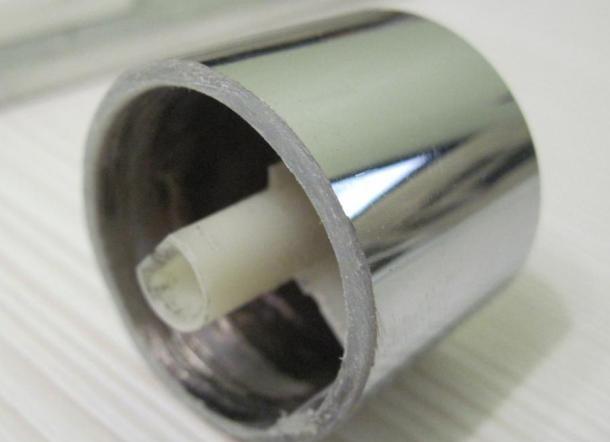

Ручка регулятора от музыкального центра, она пластмассовая:
Протестировал усилитель, часа 4 играл на максимуме. Площадь радиаторов по 900 см2 на каждый канал. Питание ±34 В. Мощность получается 50 Вт/8 Ом и 100 Вт/4 Ом, при токе покоя 110 мА. Радиаторы греются до 70 °С. При токе покоя 80 мА радиаторы греются до 48 °С.

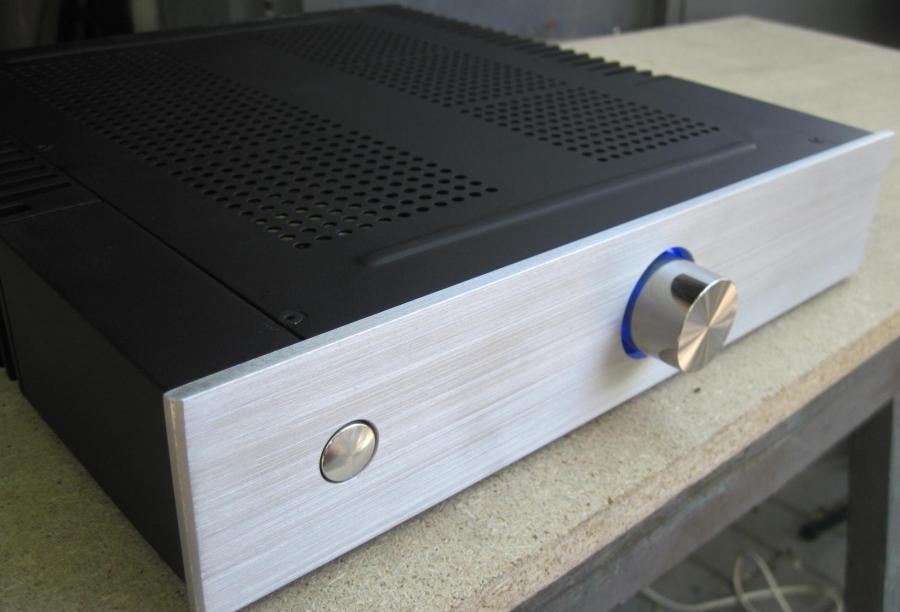

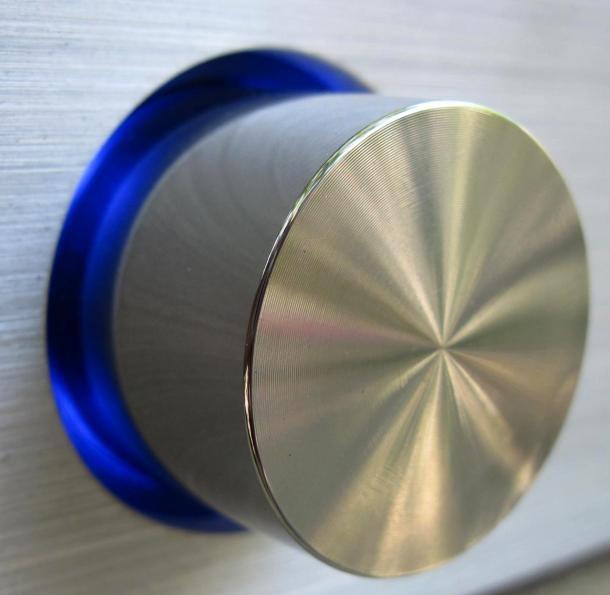

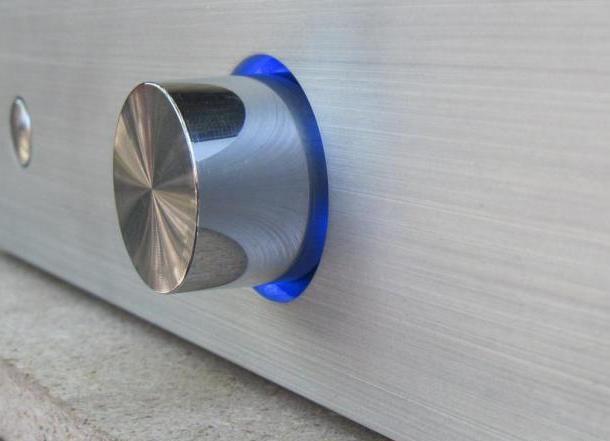

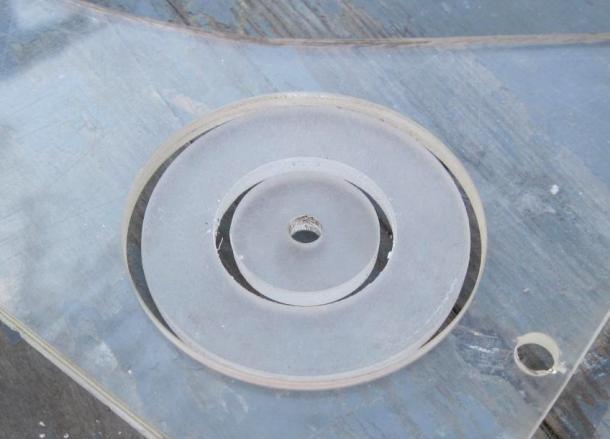

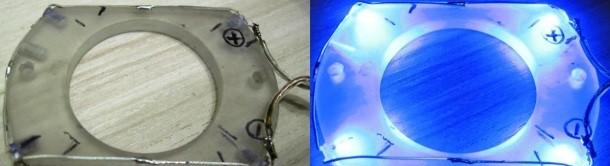

Нашел оргстекло 5 мм. Круги вырезал коронками по дереву, далее совсем немного подогнал наждачкой вручную и сделал поверхность матовой с двух сторон.
Питание: ±35 В (при напряжении в сети 230 В), мощность получается:
- 53/105 Вт, 8/4 Ом (при напряжении в сети 220 В)
- 56/113 Вт, 8/4 Ом (при напряжении в сети 230 В)
- 68/36 Вт, 8/4 Ом (при напряжении в сети 240 В)
- 70/140 Вт, 8/4 Ом (при напряжении в сети 250 В)
Ток покоя выставил 83 мА, радиаторы греются до 45 °C (при комнатной температуре 25 °C). Площадь радиаторов по 900 см2 на каждый канал + еще охлаждается через контакт с корпусом.

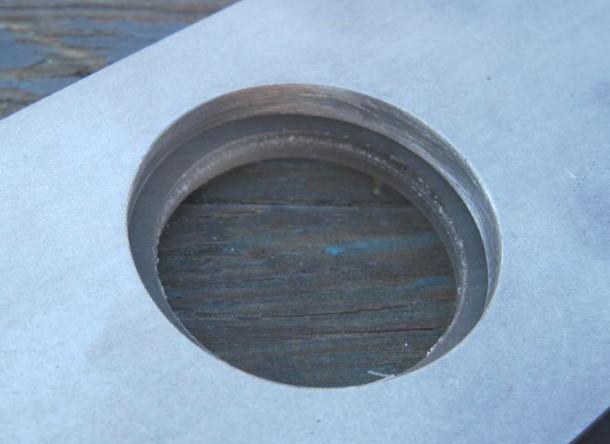

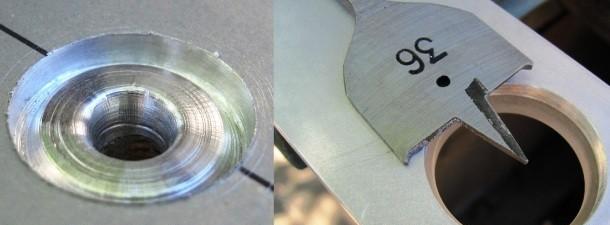

Отверстие в передней панели. В ближайших магазинах коронок нужного диаметра не было, токлько в наборе, а уж по металлу так вообще по 600 руб/шт. В общем пришлось перышко по дереву купить (всего 60 руб). Сверлил шуруповертом (т.к. у него обороты не такие бешеные как у дрели), подливая в место сверления машинного маслица.
Сверлил заходами с перерывами, т.к. шуруповерт нужно охлаждать, как-никак он для этих целей не предназначен. Ах да, деталь нужно закрепить струбцинами, чтоб не ерзало. Еще деталь я клал на стол из брусков сосны, чтобы у перышка была опора так сказать, не знаю помогло ли это или нет, но вроде как все получилось, единственно, планировал 36 мм радиус, получился с места сверления 38 мм, с лицевой стороны 37 мм. Видимо кончик перышка должен упираться в более твердое дерево или же под деталь стоит подложить тоже дюраль, тогда “диаметр не убежит”, но не проверял).

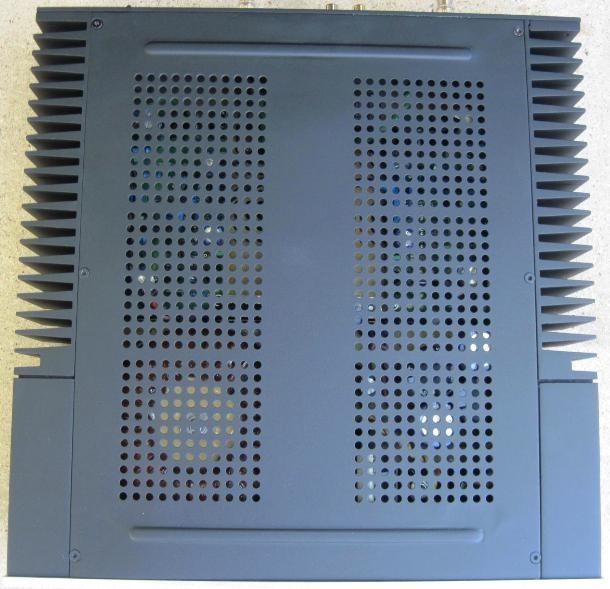

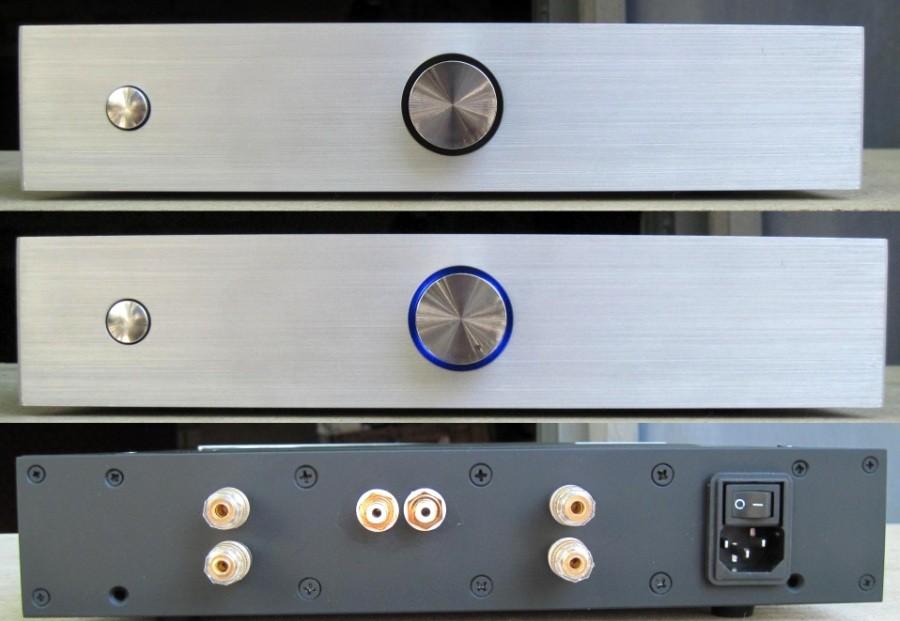

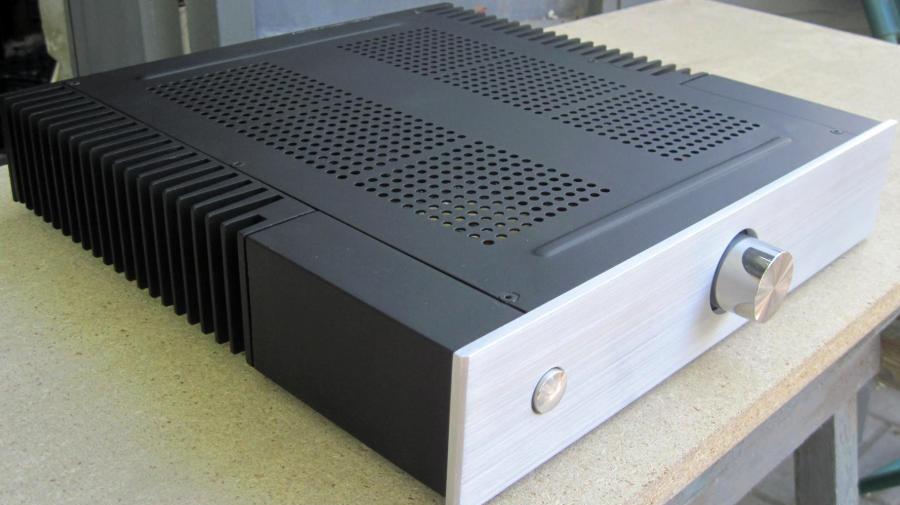

Вид сверху:

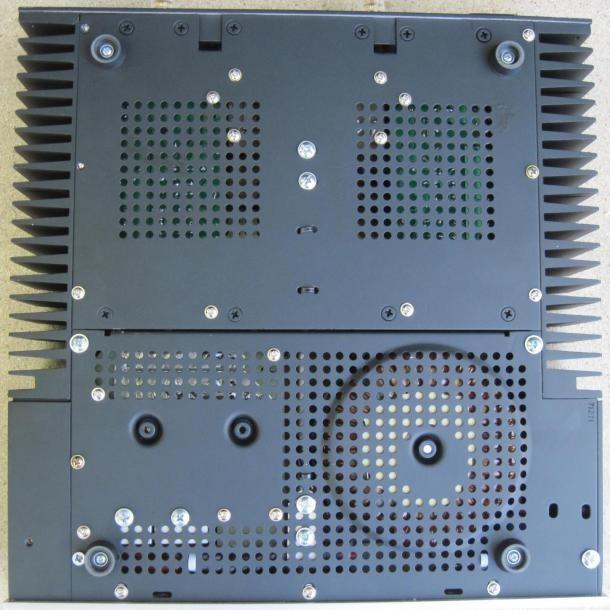

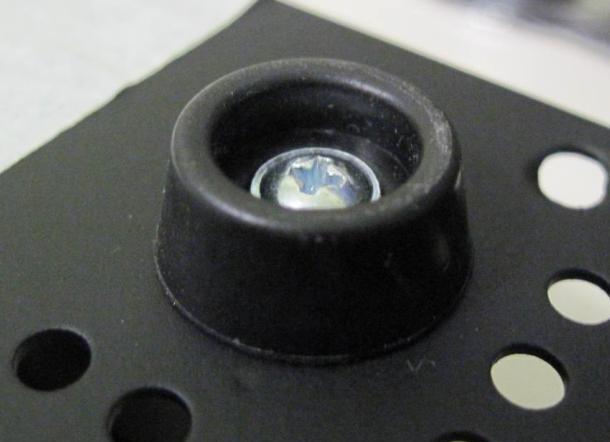

Вид снизу:
