Описание усилителя:

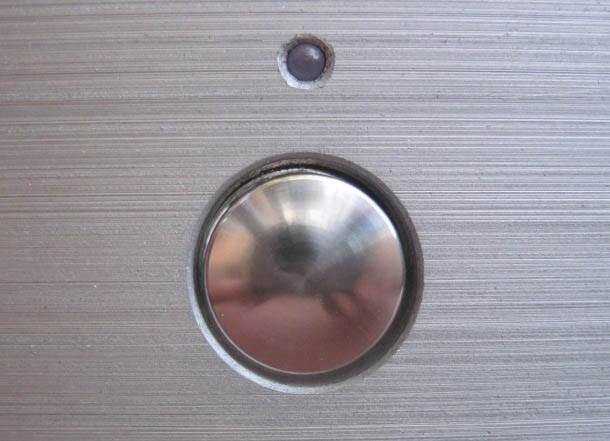

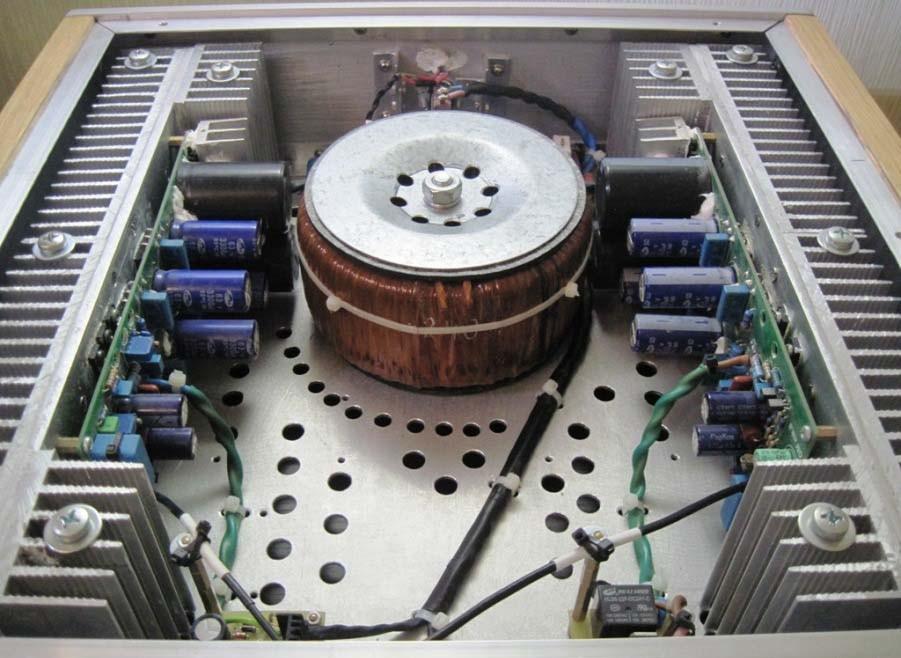

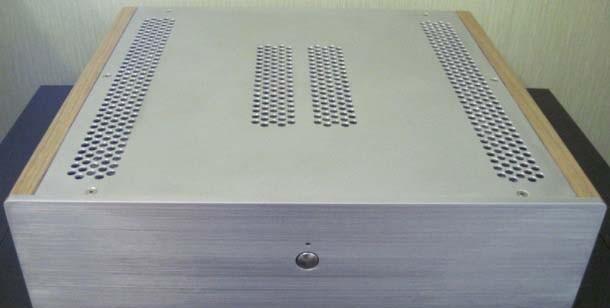

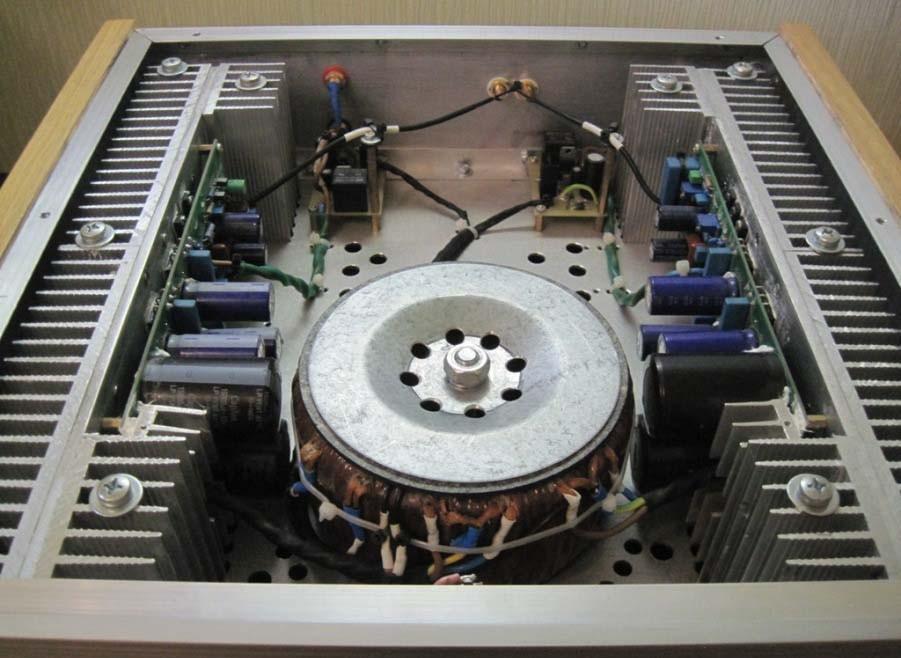

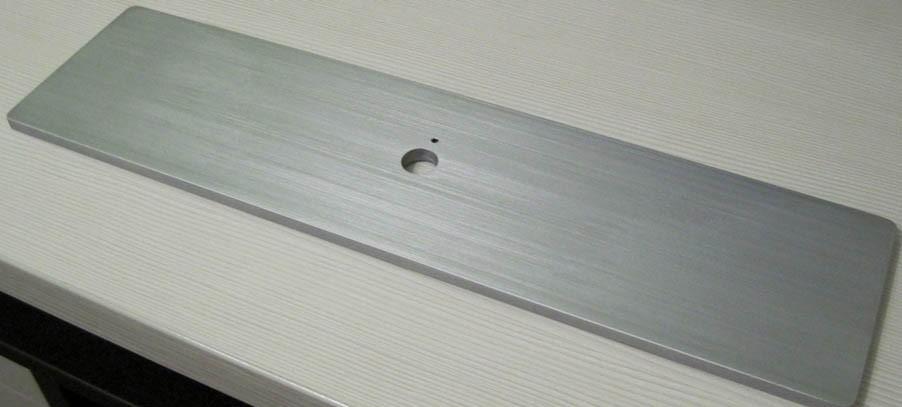

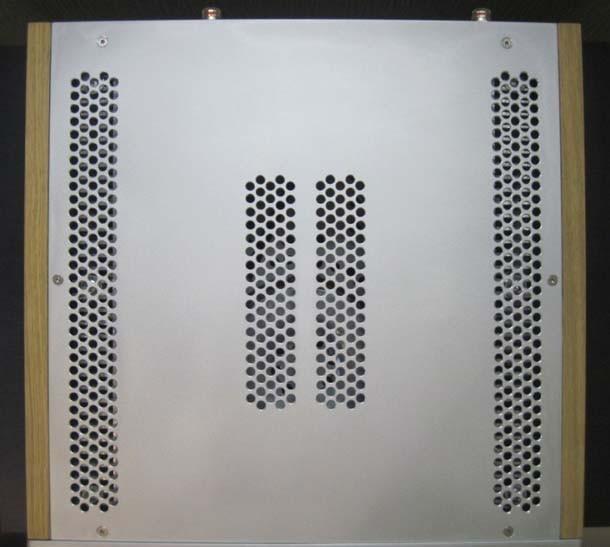

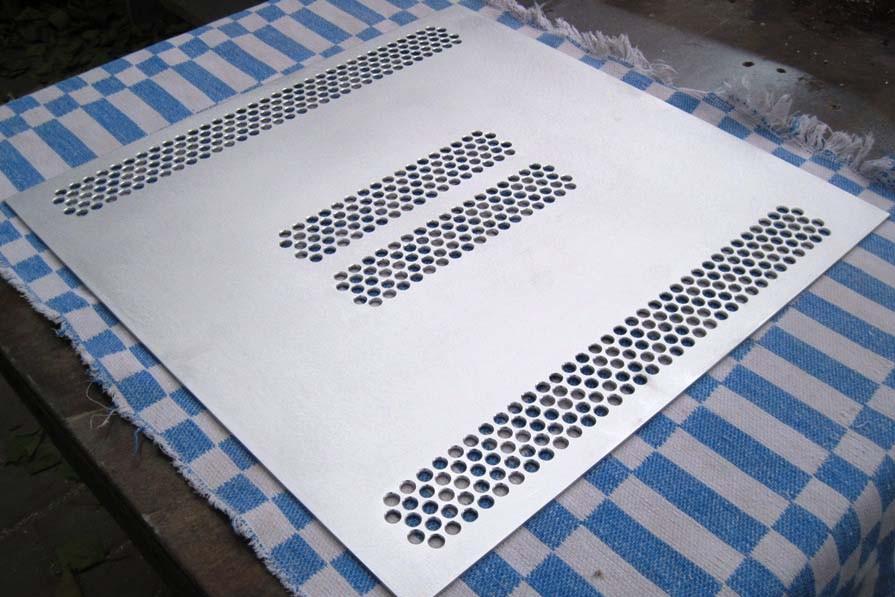

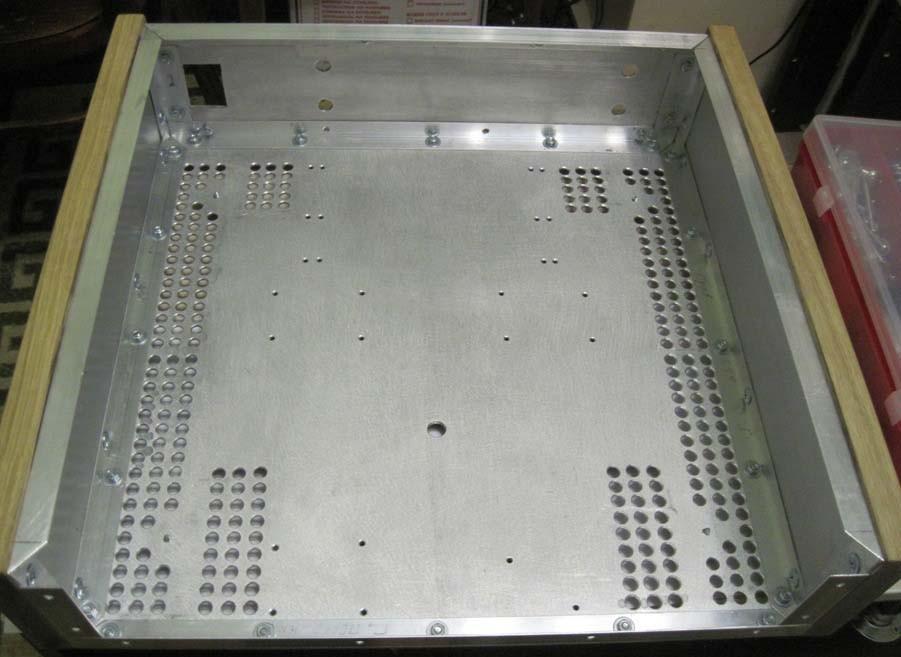

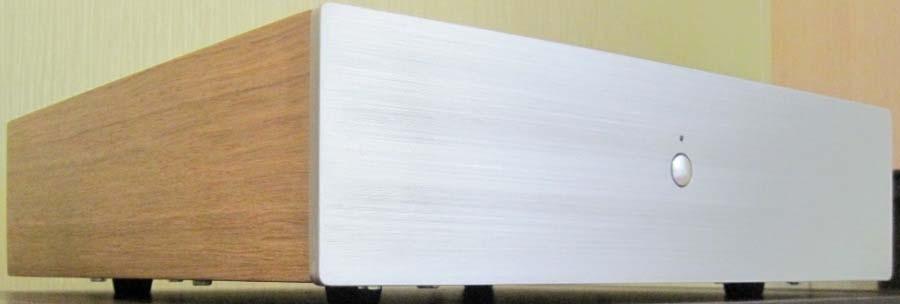

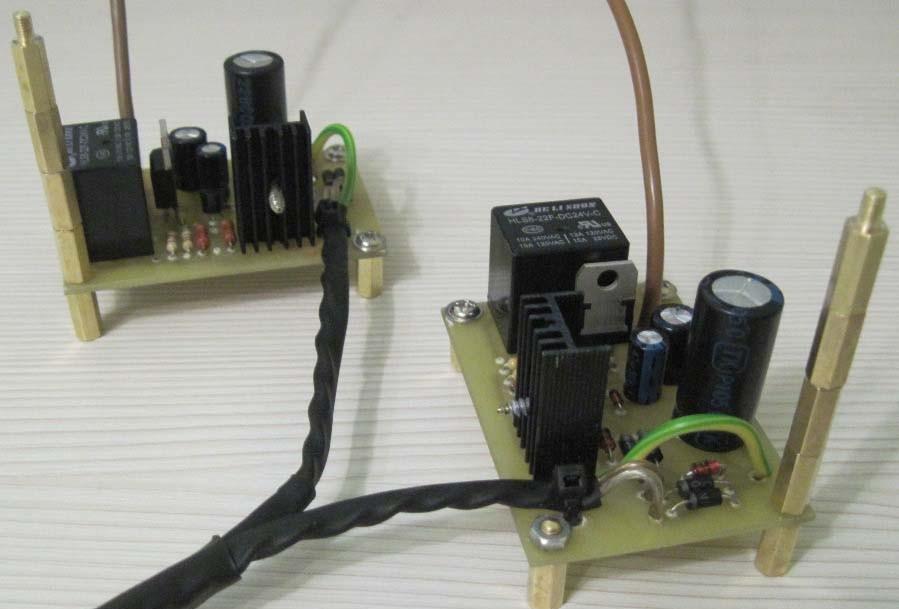

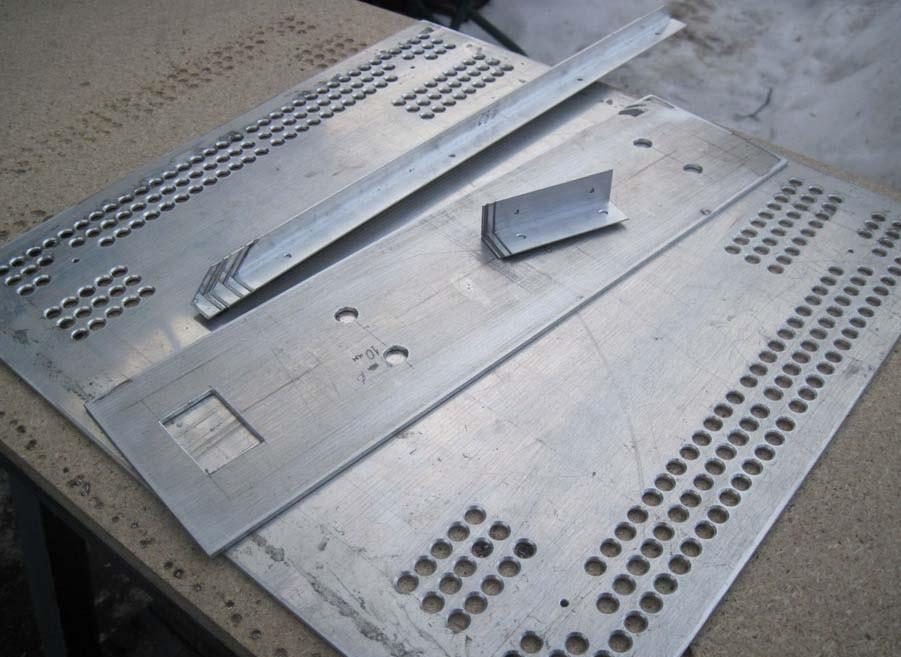

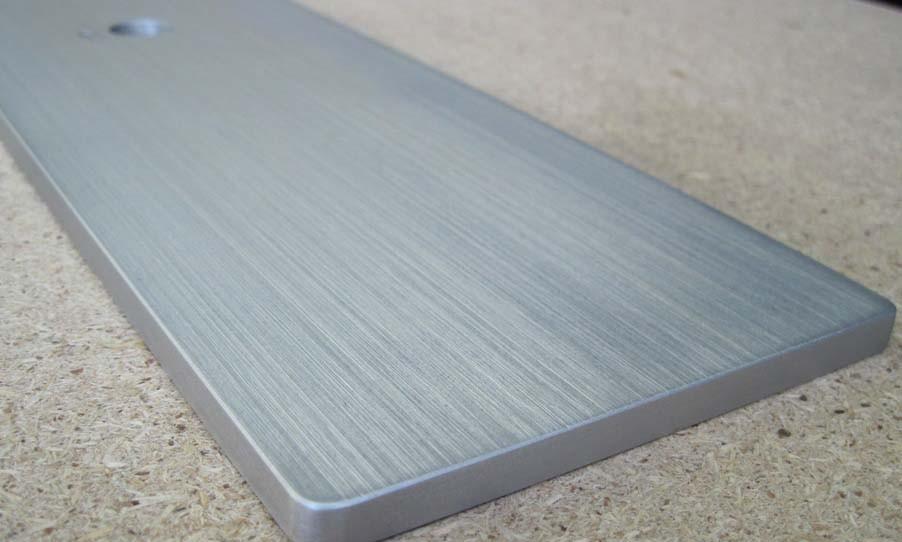

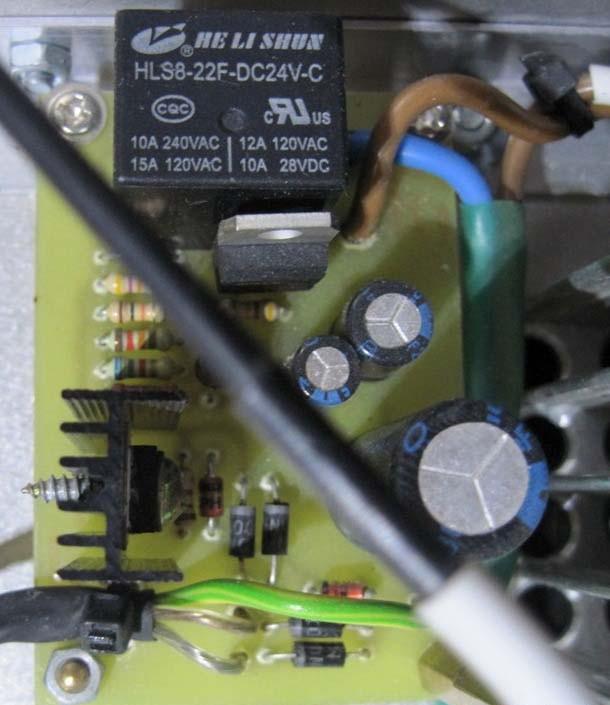

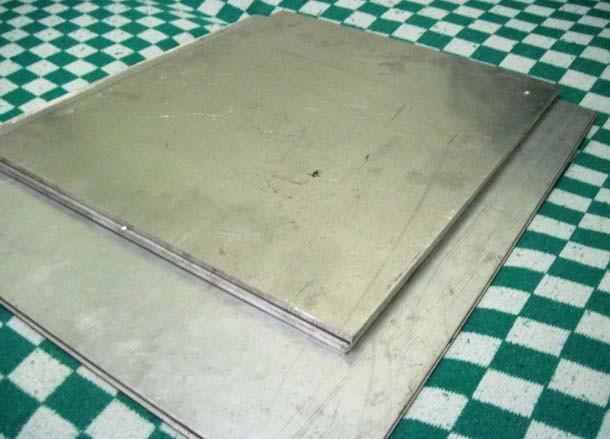

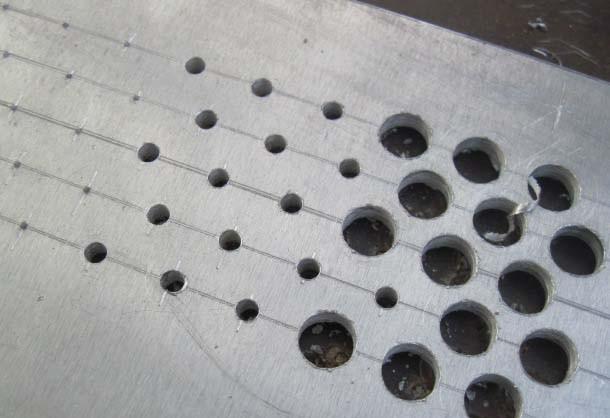

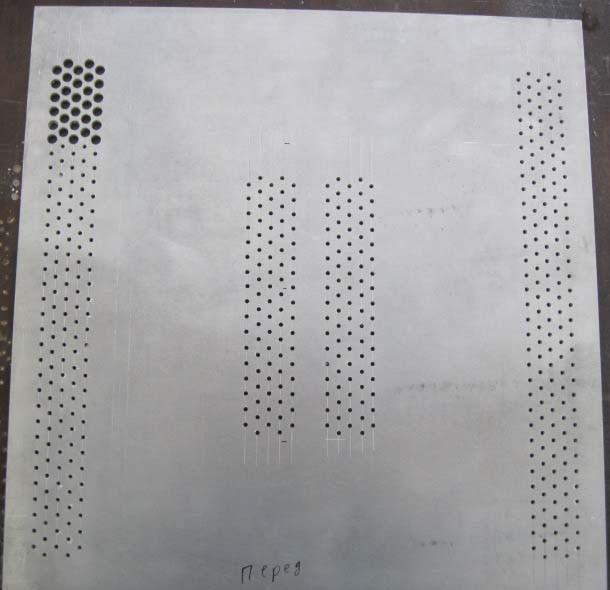

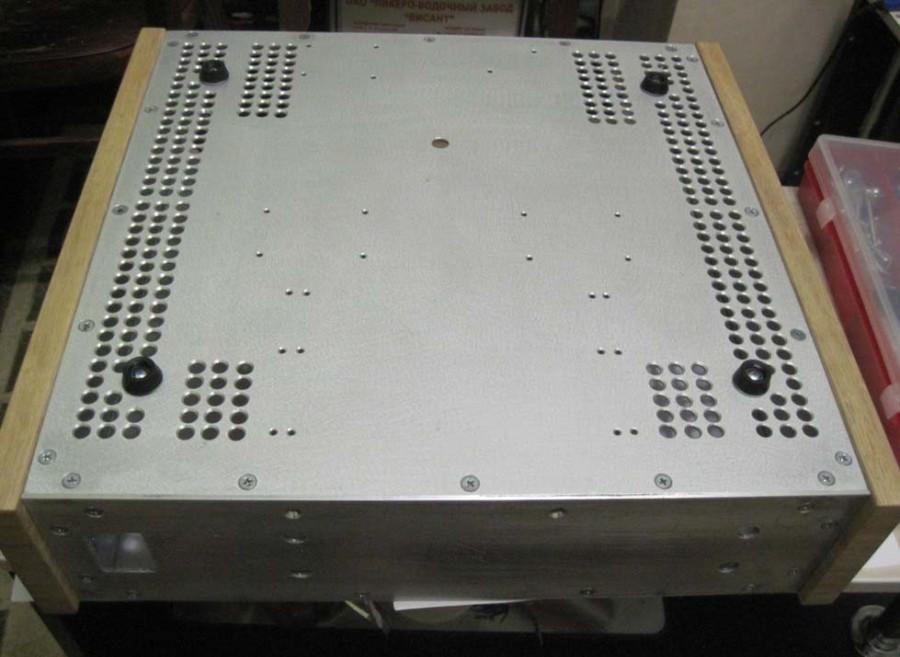

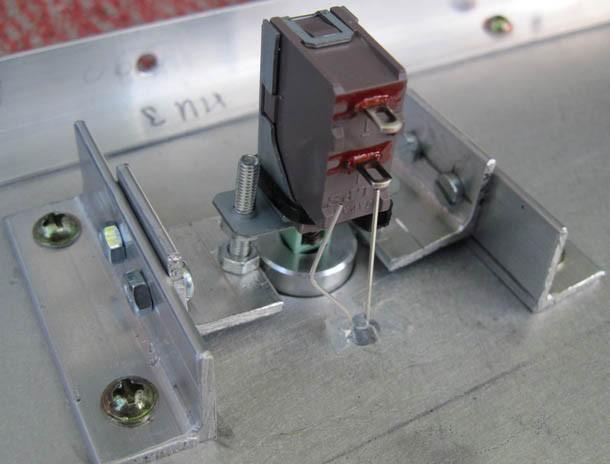

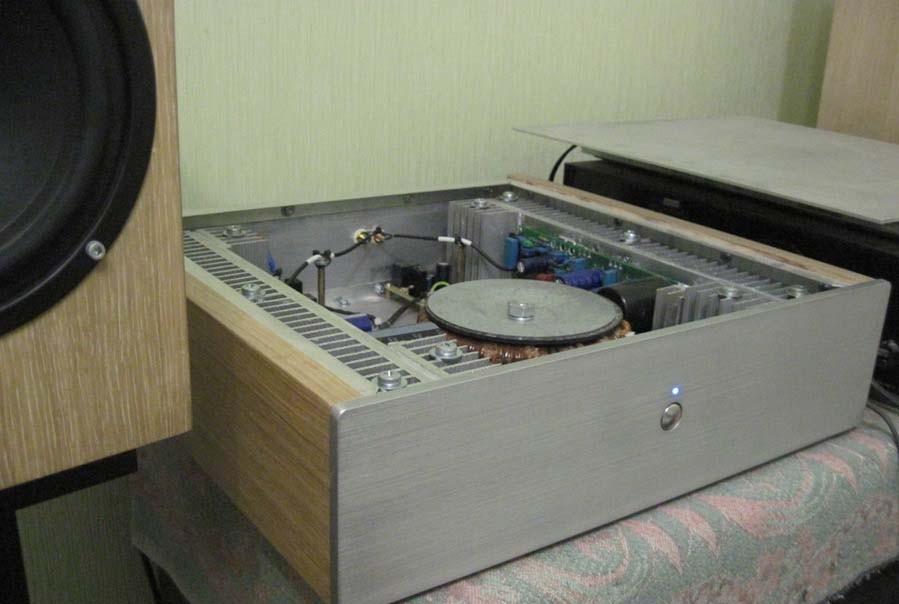

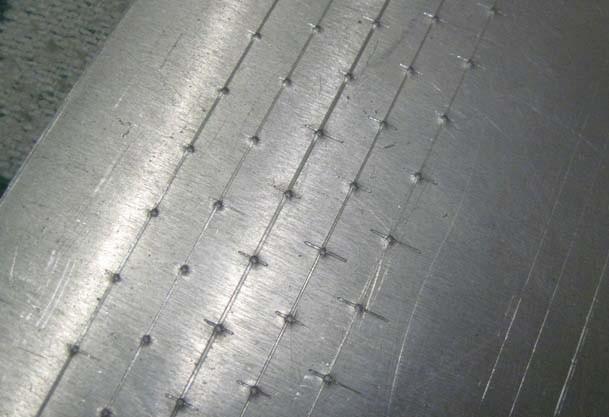

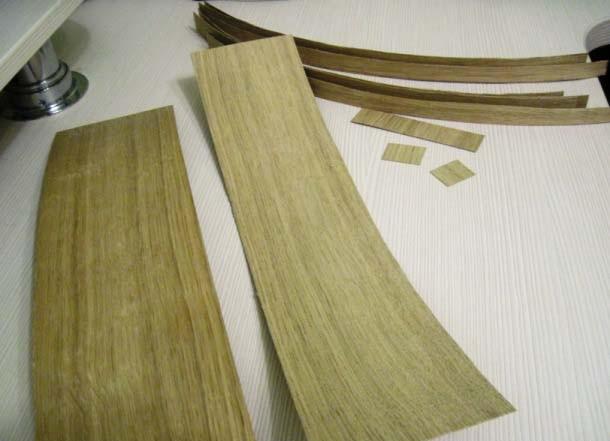

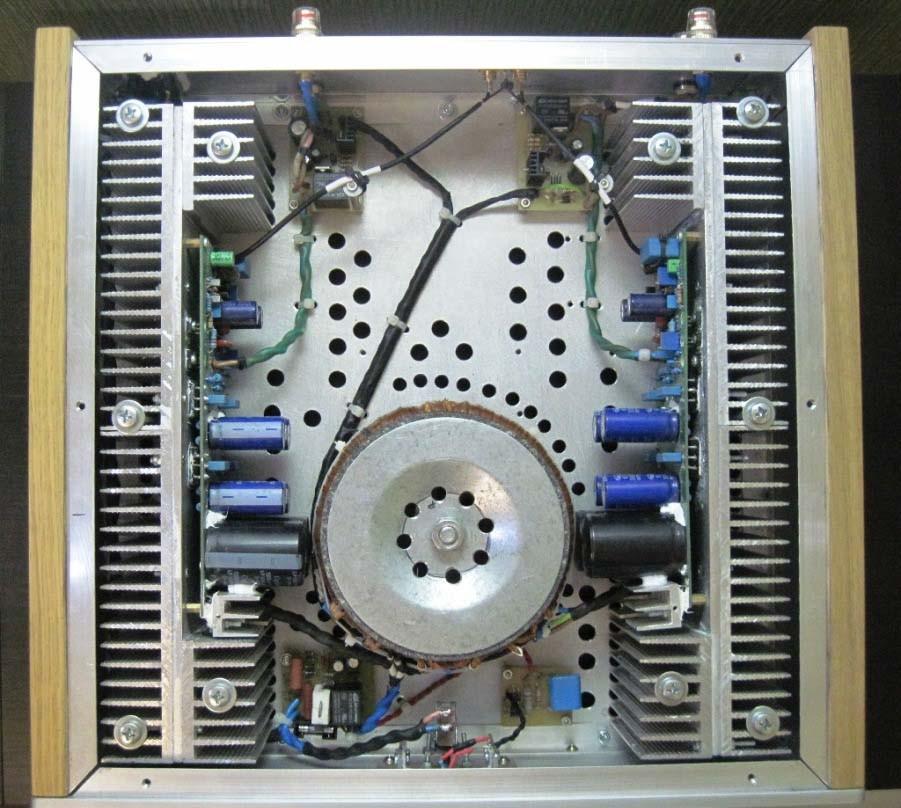

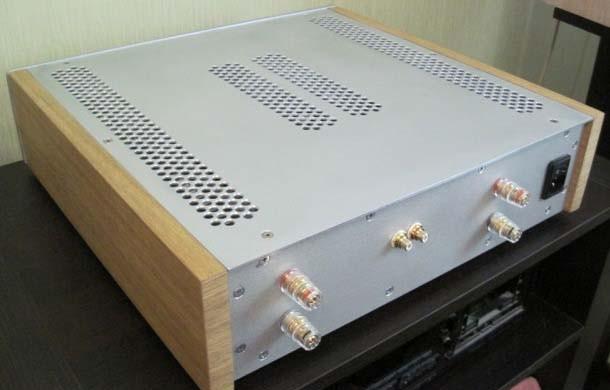

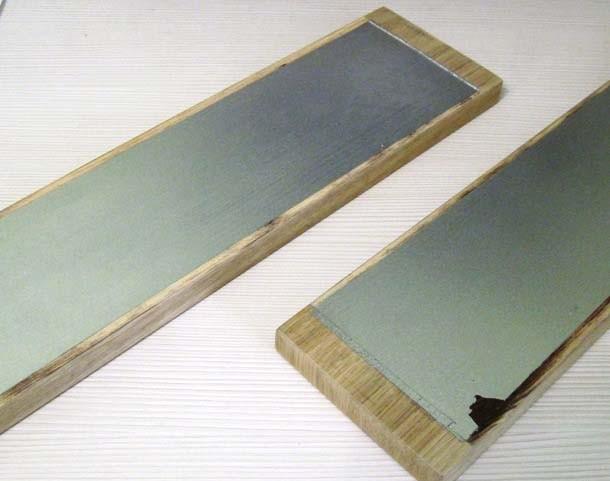

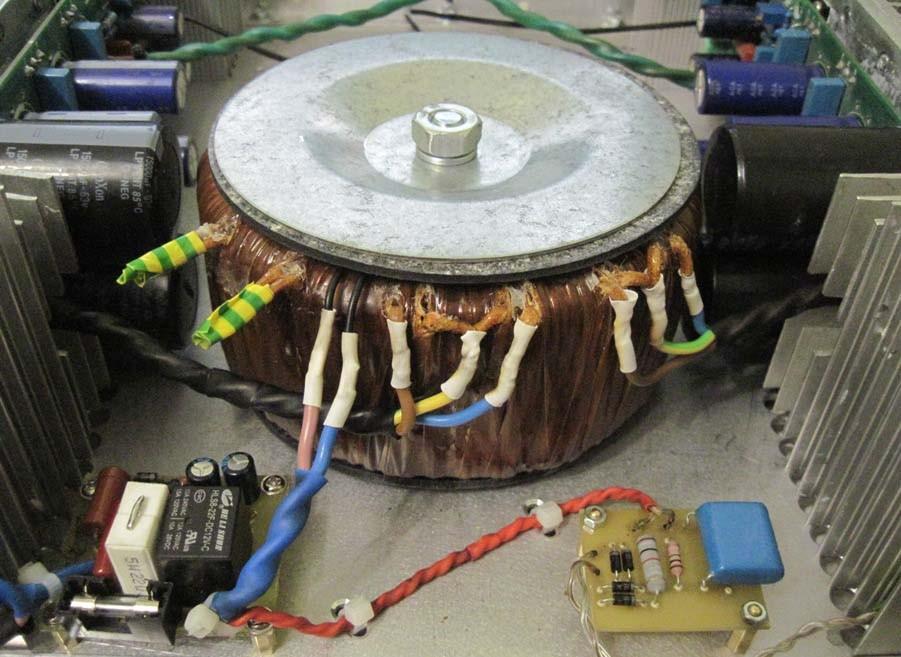

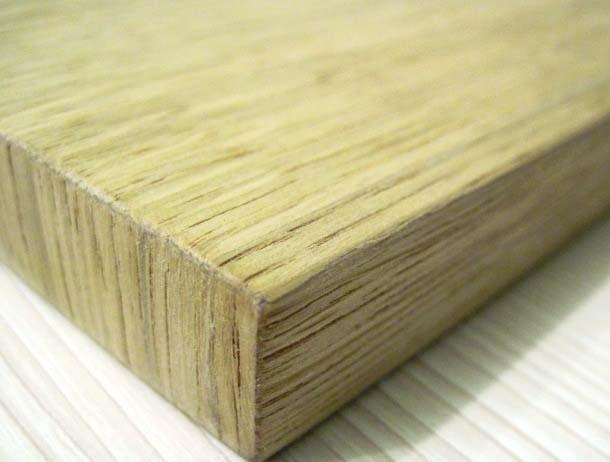

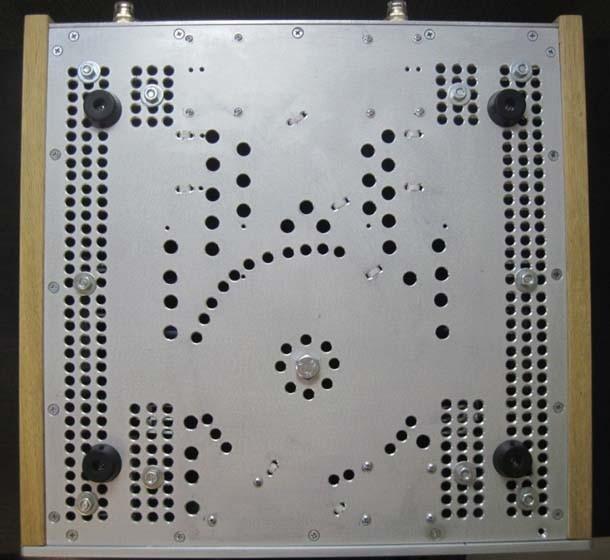

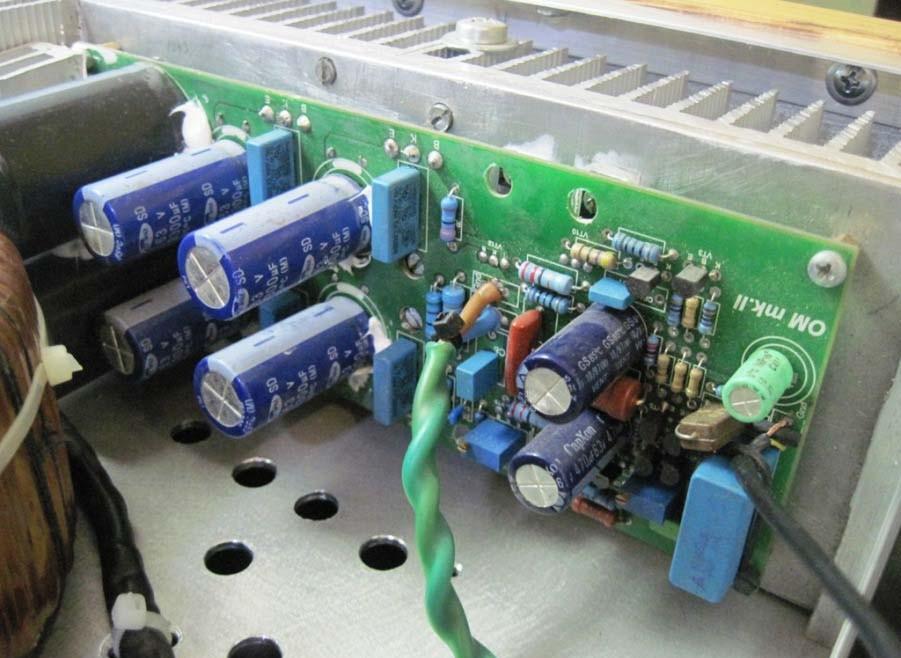

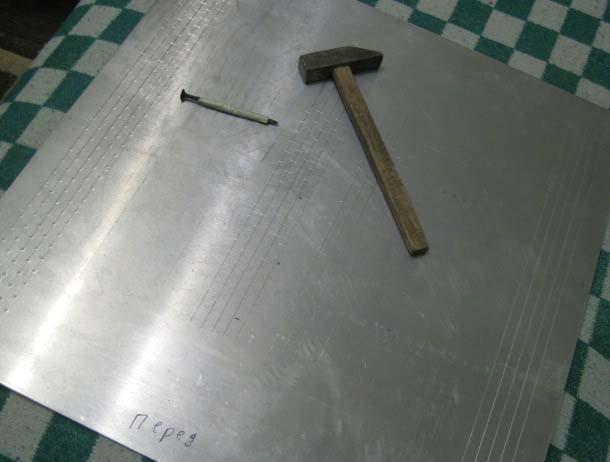

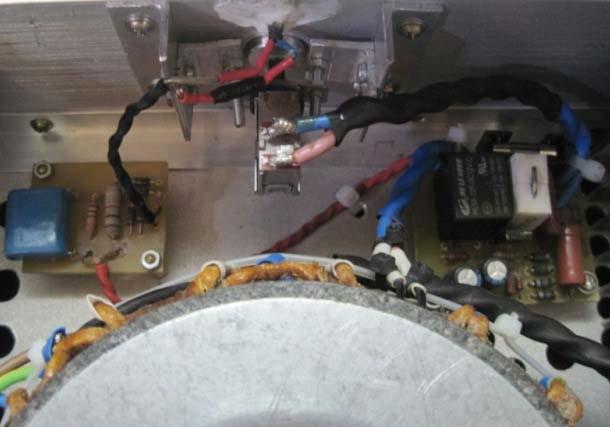

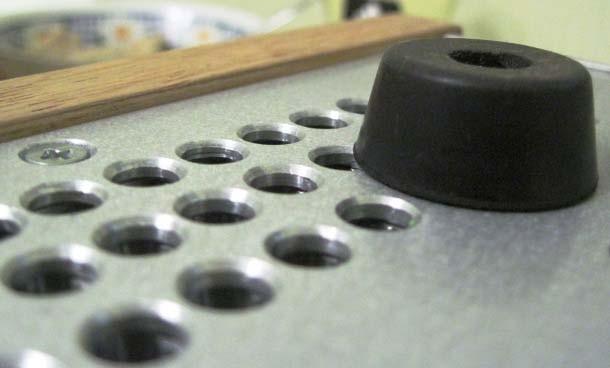

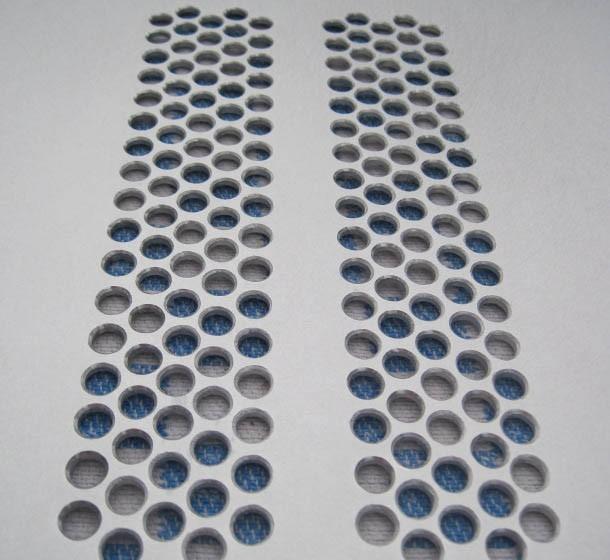

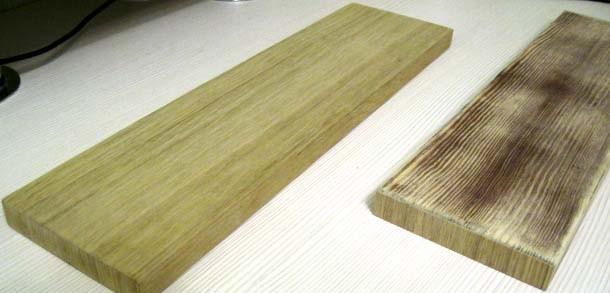

Корпус сделан из дюрали 3 мм, передок 8 мм. Боковые панели из сосны, шпонированой ясенем, сверху все покрыто матовым лаком, а изнутри окрашены термостойкой краской. На верхней крышке 488 отверстий диаметром 6,5 мм для охлаждения. Размер корпуса (ШхГхВ): 430х430х120 мм, вес – 15 кг. В конструкции усилителя применены высококачественные винтовые акустические терминалы и RCA-разъемы. Тороидальный сетевой трансформатор питания мощностью 420 Вт. На передней панели находится выключатель с фиксацией и светоиндикатор работы. Радиаторы под выходные транзисторы имеют площадь 3500 см2 на канал. Конденсаторы питания в плече каждого канала по 21600 мкФ. Выходная мощность 2х80 Вт/8 Ом или 2х130 Вт/4 Ом (ток покоя 130-160 мА). У передней панели находится софт старт и трансформатор. Платы усилителей по бокам соответственно. У задней панели расположены платы защиты АС. В схеме нет регулятора громкости, так как это оконечный усилитель.

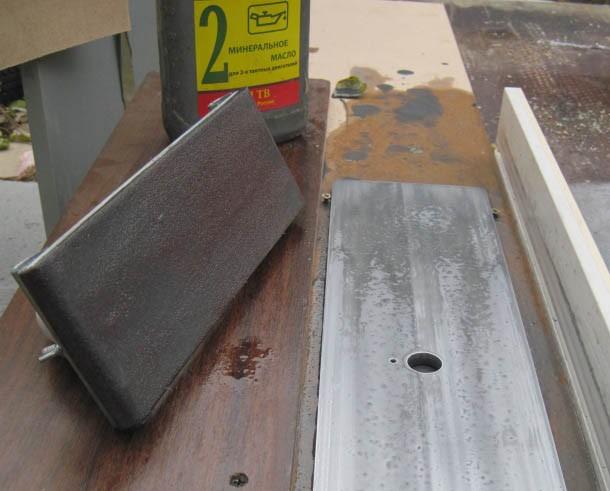

Сборка усилителя в фотографиях:
Тема на технарях.
Автор: Андрей
