Усилитель высокой верности Сухова (ВВС-2011)

УМЗЧ ВВС-2011 версия Ultimate. Как отметил автор, усилитель ВВС-2011 — крайний из линейки усилителей ВВ-2008, ВВ-2010 высокой верности Н. Сухова, 1989 г. и Л. Ридико, 2001 г.

Технические характеристики усилителя:

Большая мощность: 150 Вт/8 Ом

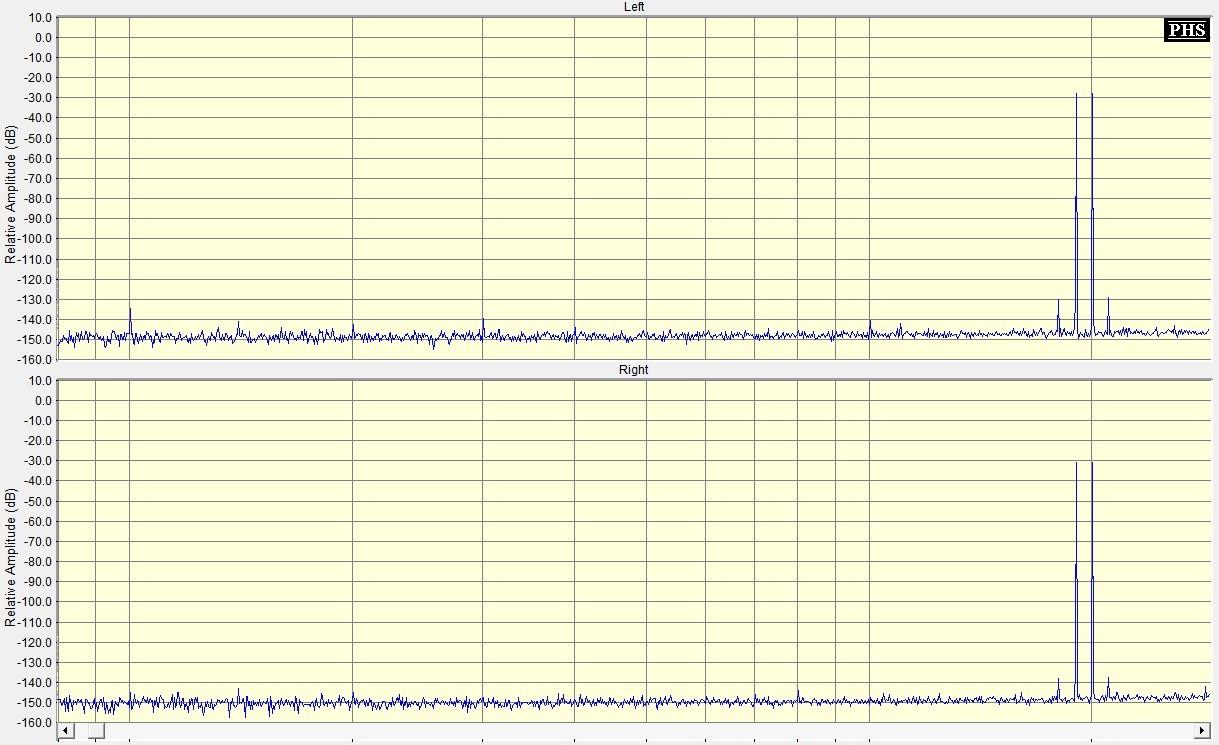

Высокая линейность: 0,0002 – 0,0003% (при 20 кГц 100 Вт /4 Ом)

Полный набор сервисных узлов:

Поддержания нулевого постоянного напряжения
Компенсатора сопротивления проводов АС
Токовая защита
Защита от постоянного напряжения на выходе
Плавный старт

Усилитель высокой верности Сухова (ВВС-2011)

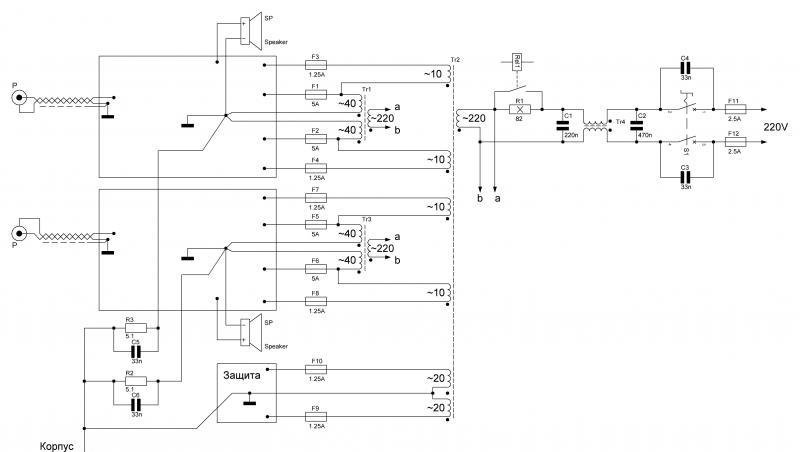

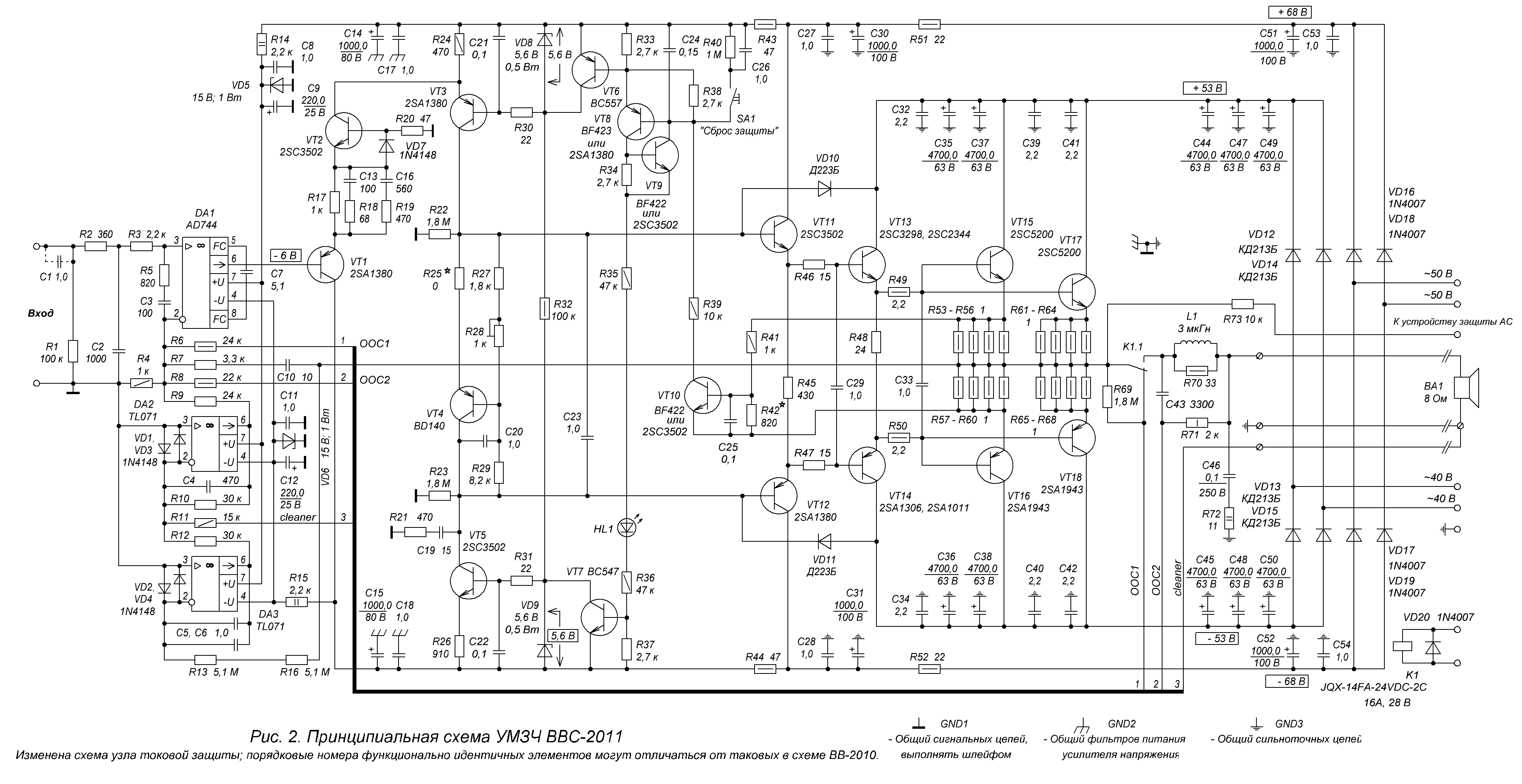

Электрическая схема

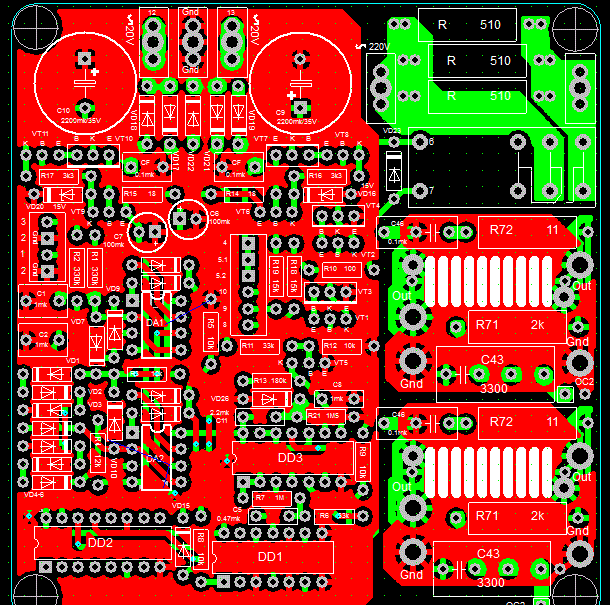

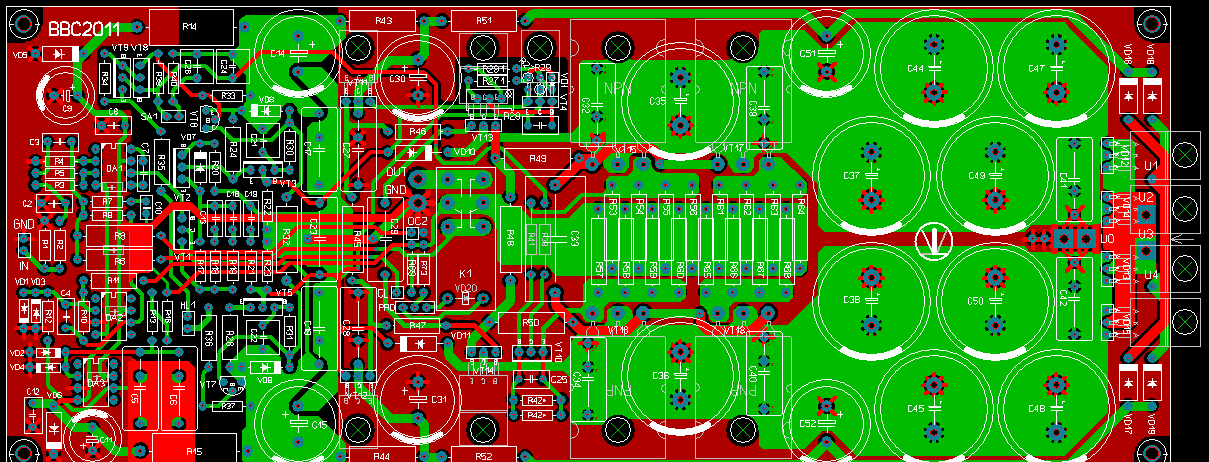

Разводкой печатных плат занимался участник многих популярных проектов LepekhinV (Владимир Лепехин). Получилось очень неплохо).

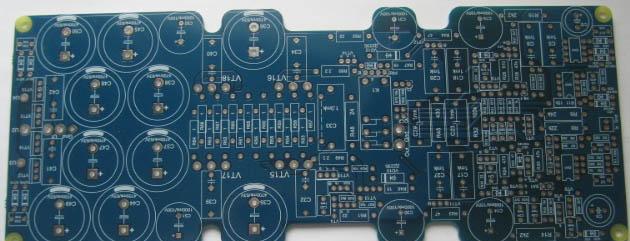

Плата усилителя ВВС-2011

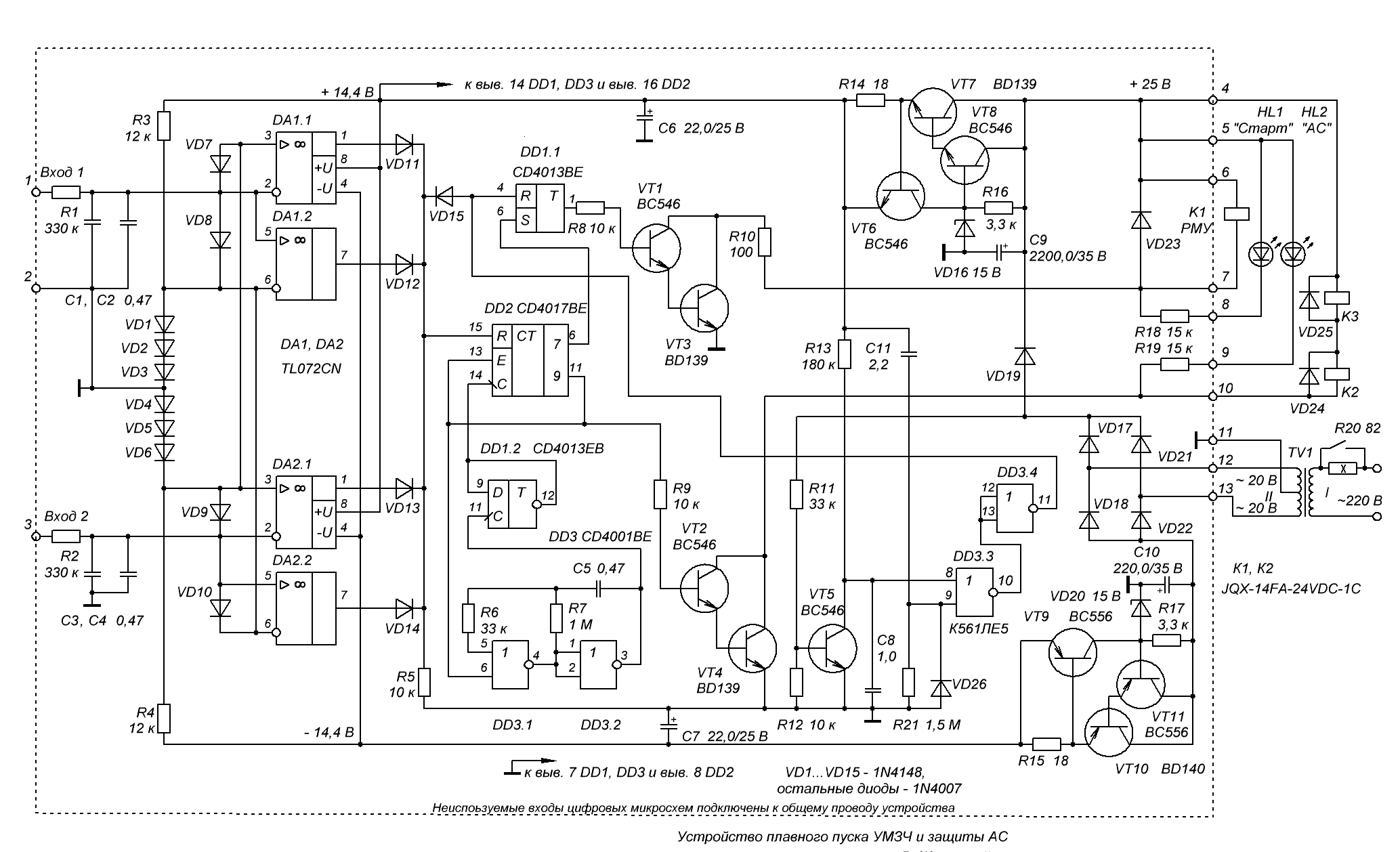

Пуско-защитное устройство

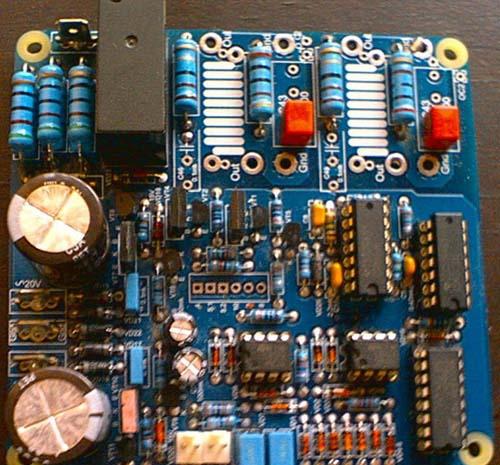

Плата защиты АС усилителя ВВС-2011

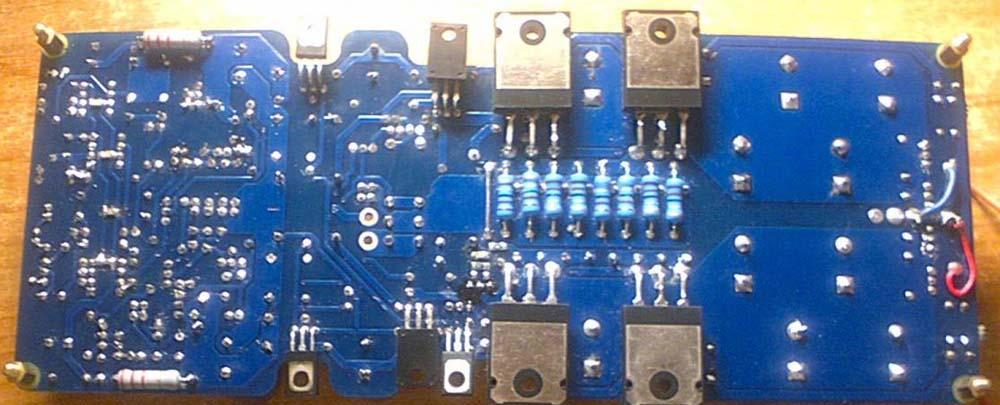

Плата усилителя УНЧ ВВС-2011 была разработана под тоннельный продув (параллельно радиатору). Монтаж транзисторов УН (усилителя напряжения) и ВК (выходного каскада) несколько затруднен, т.к. монтаж/демонтаж приходится производить отверткой через отверстия в ПП диаметром около 6 мм. Когда доступ открыт, проекция транзисторов не попадает под ПП, значительно удобней. Пришлось плату немного доработать.

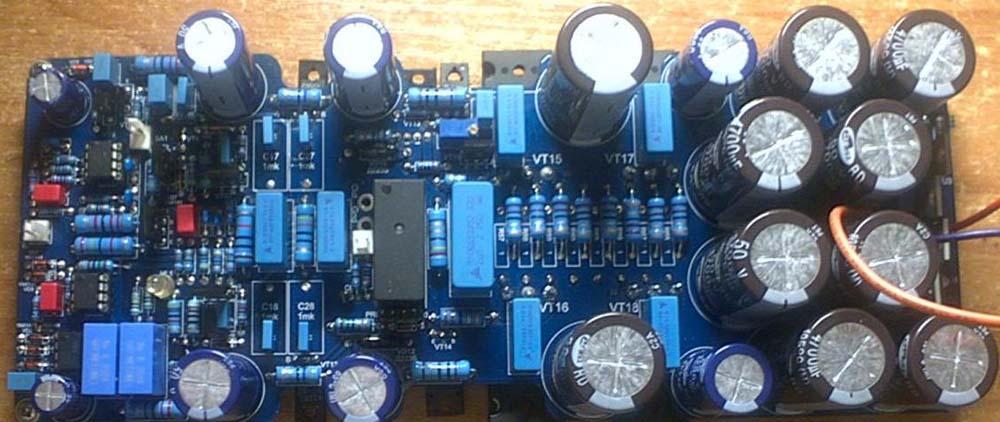

Плата усилителя

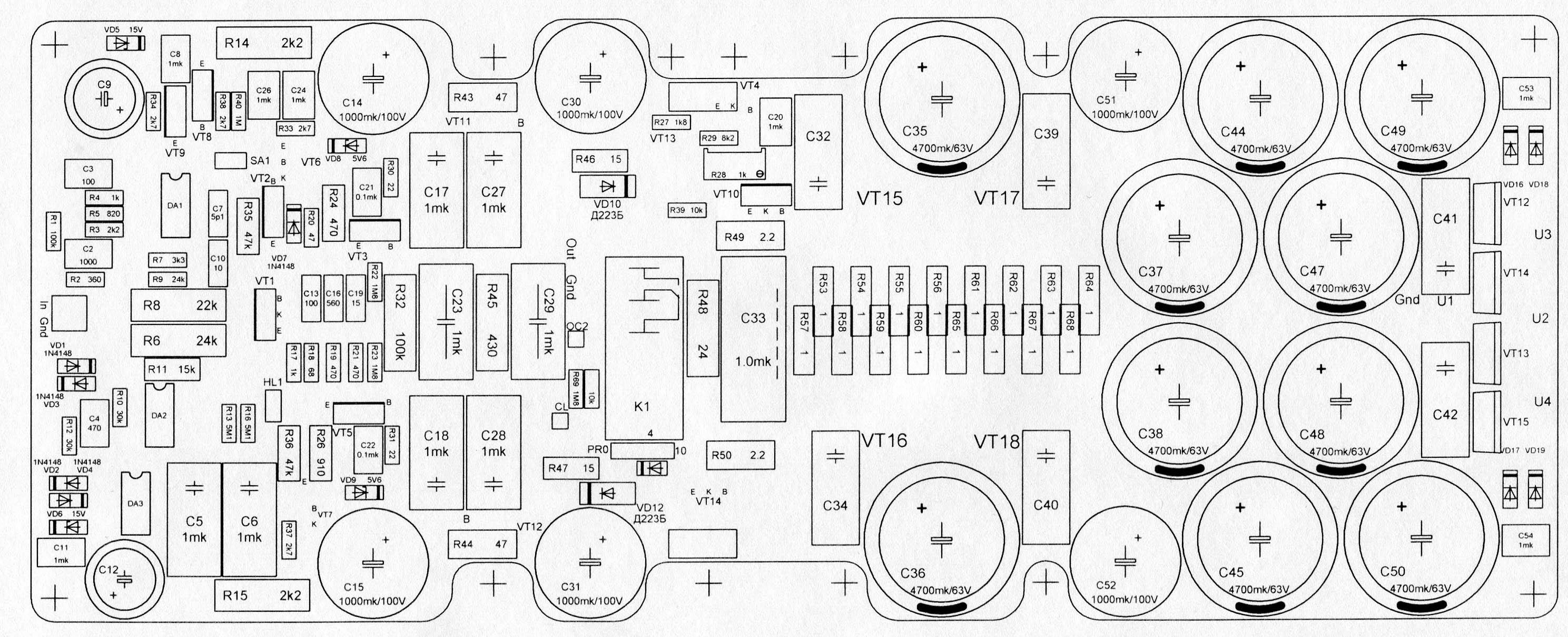

Монтажная схема усилителя ВВС-2011

Рекомендуемая схема разводки земли и питания усилителя ВВС-2011 и защиты АС

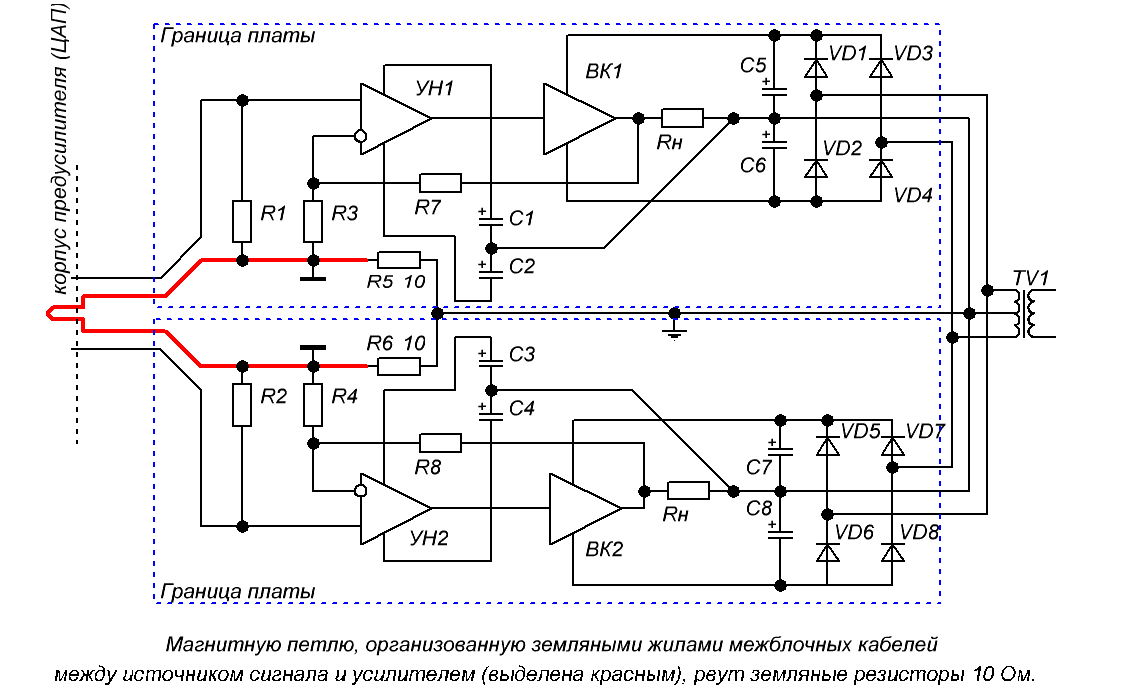

Еще одна авторская рекомендация разводки земли и борьбы с петлями

В новых ПП не учел один момент — это удобство настройки защиты на плате усилителя

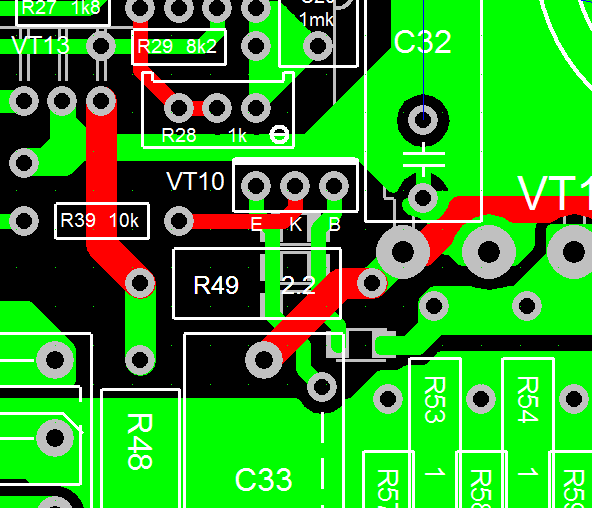

С25 = 0,1 нФ, R42* = 820 Ом и R41 = 1 кОм. Все элементы смд и находятся со стороны пайки, что весьма не удобно при настройке, т.к. надо будет несколько раз откручивать и прикручивать болтики крепления ПП на стойках и транзисторов к радиаторам.

Предложение: R42* 820 Ом состоит из двух резисторов смд расположенных параллельно, от сюда предложение: один резистор смд запаиваем сразу, другой выводной резистор навесом паяем к VT10 один вывод к базе, другой к эмиттеру, подбираем до подходящего. Подобрали, меняем выводной на смд, для наглядности:
