Усилитель на TDA7294. Микросхема обладает чистым и естественным звучанием и позиционируется как усилитель класса Hi-Fi. Выходная мощность 2х60 Вт (несколько меньшая мощность из-за небольшого трансформатора)

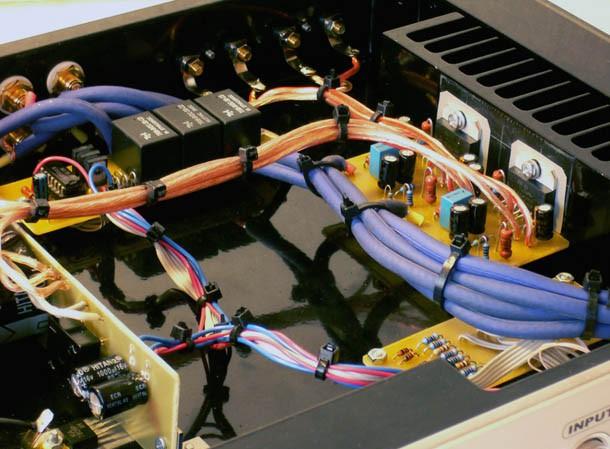

Монтаж выполнен по всем правилам Hi-Fi аппаратуры, силовые и сигнальные провода пересекаются только один раз и под прямым углом. Применён тороидальный трансформатор.
Монтаж выполнен проводами из бескислородной меди с учётом направленности. Об этих проводах всегда идёт спор: улучшают ли они качество или нет? Сейчас почти все производители акустических проводов пишут, что провод изготовлен из меди чистотой 99.99%. Возможно, что это только рекламный ход, но я считаю, что это будет не лишним. В любом случае, это лучше обычных проводов из хозяйственного магазина.
Пайку производил припоем с высоким содержанием серебра. Считается, что такой припой меньше подвержен коррозии и обладает меньшим переходным сопротивлением. Состав припоя Sn96Ag4, то есть в припое содержится 4 процента серебра. Этот припой производится немецкой фирмой «Felder» (felder.de) и позиционируется как высококачественный. Обычно я применяю его для ответственной пайки.

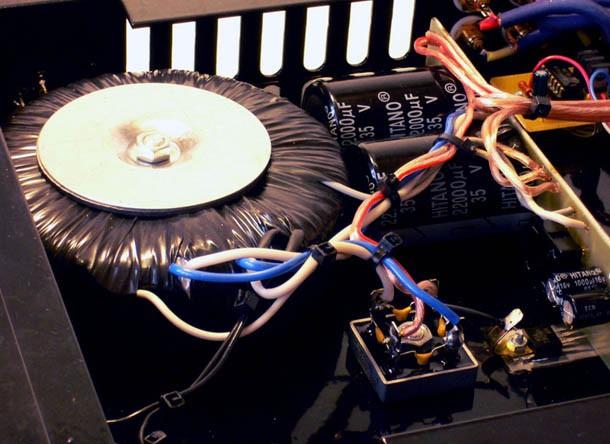

Тороидальный трансформатор максимально удалён от платы усилителя. Тороидальный трансформатор имеет небольшие поля рассеивания и наиболее подходит для установки в усилитель. Все разъёмы позолоченные, что тоже улучшает переходное сопротивление и не даёт разъёмам окисляться.

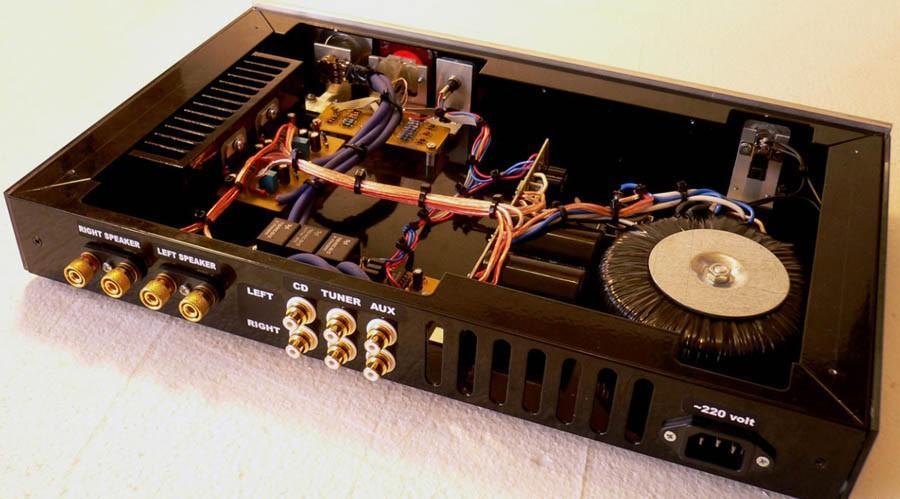

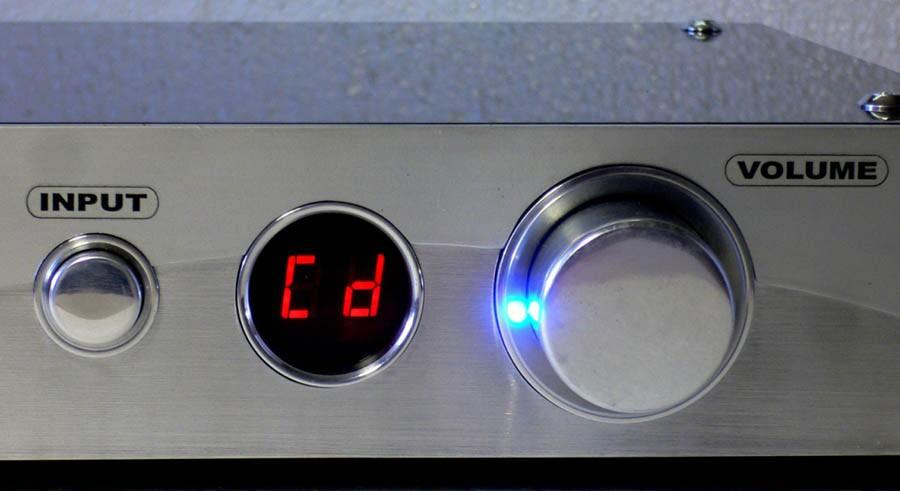

Корпус изготовлен из алюминиевого профиля и покрашен порошковой краской. Размеры корпуса (ШхГхВ): 430х260х54 мм. Снаружи корпус отделан чёрным стеклом. В боковую сторону рукоятки регулятора громкости вставлен светодиод, который отражается в конической поверхности декоративного кольца.
