Радиоприемник VEF SUPER M-557: характеристики и описание

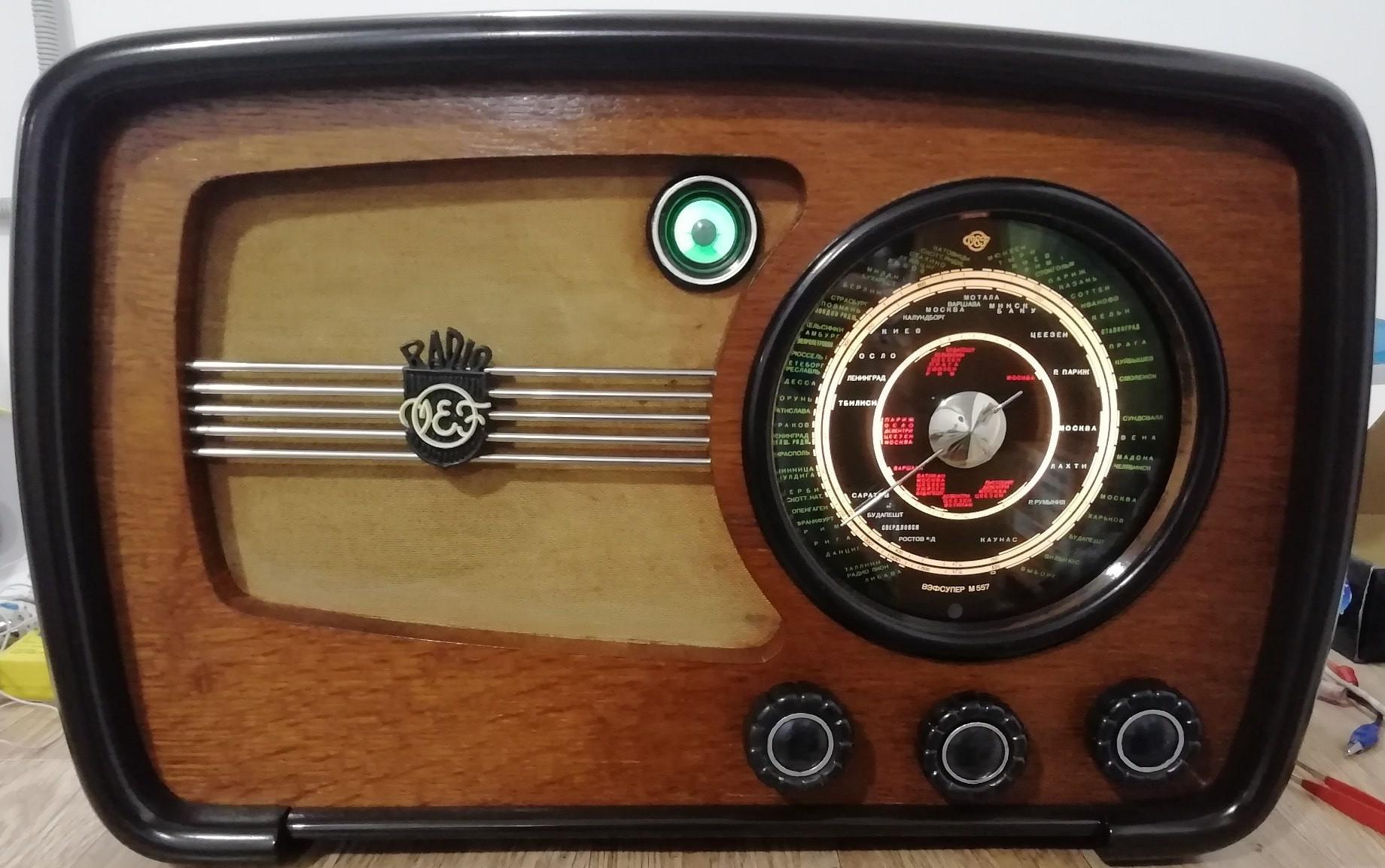

ВЭФ СУПЕР М-557 — легендарный советский радиоприемник, ставший одним из первых послевоенных устройств данного класса. Изготовитель — радиозавод «ВЭФ» (г. Рига) — начал его выпуск в 1946 году. Прибор предназначался для работы в местах, обеспеченных сетью переменного тока напряжением 110, 127 или 220 В. Этот приемник, наряду с моделями вроде Лорта 300 УМ-108С, сформировал представление о качественном приеме в послевоенные годы.

Технические характеристики VEF SUPER M-557

Основные параметры приемника, обеспечивающие его высокую эффективность:

Чувствительность (при выходной мощности 0,3 Вт):
- Длинные волны (ДВ): 150 мкВ
- Средние волны (СВ): 200 мкВ
- Короткие волны (КВ): 250 мкВ
Выходная мощность: 3 Вт
Ослабление сигнала при расстройке на ±10 кГц: 20 дБ
Ослабление по зеркальному каналу: 50 дБ
Потребляемая мощность от сети: 60 – 65 Вт

Габаритные размеры (ШхВхГ): 480х310х250 мм
Вес: 10,4 кг

Конструкция и описание приемника

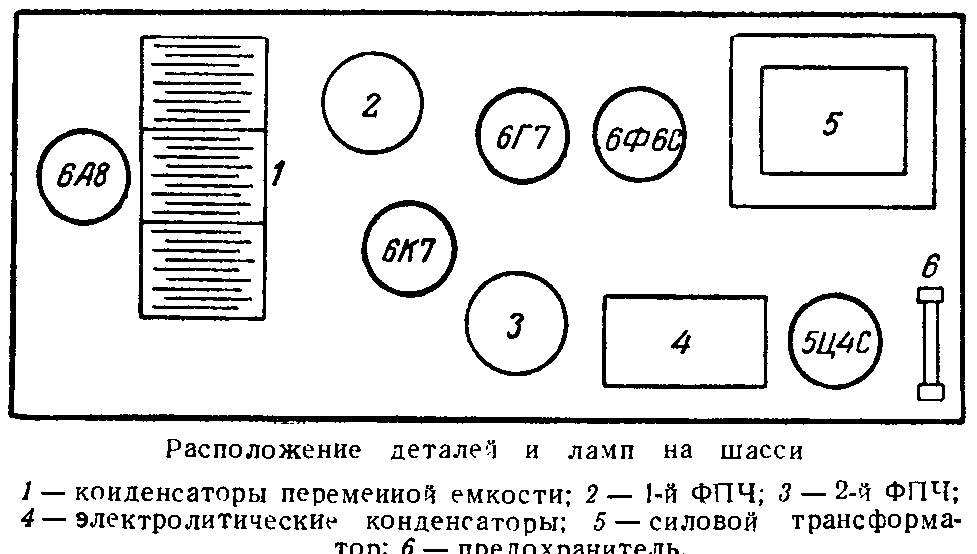

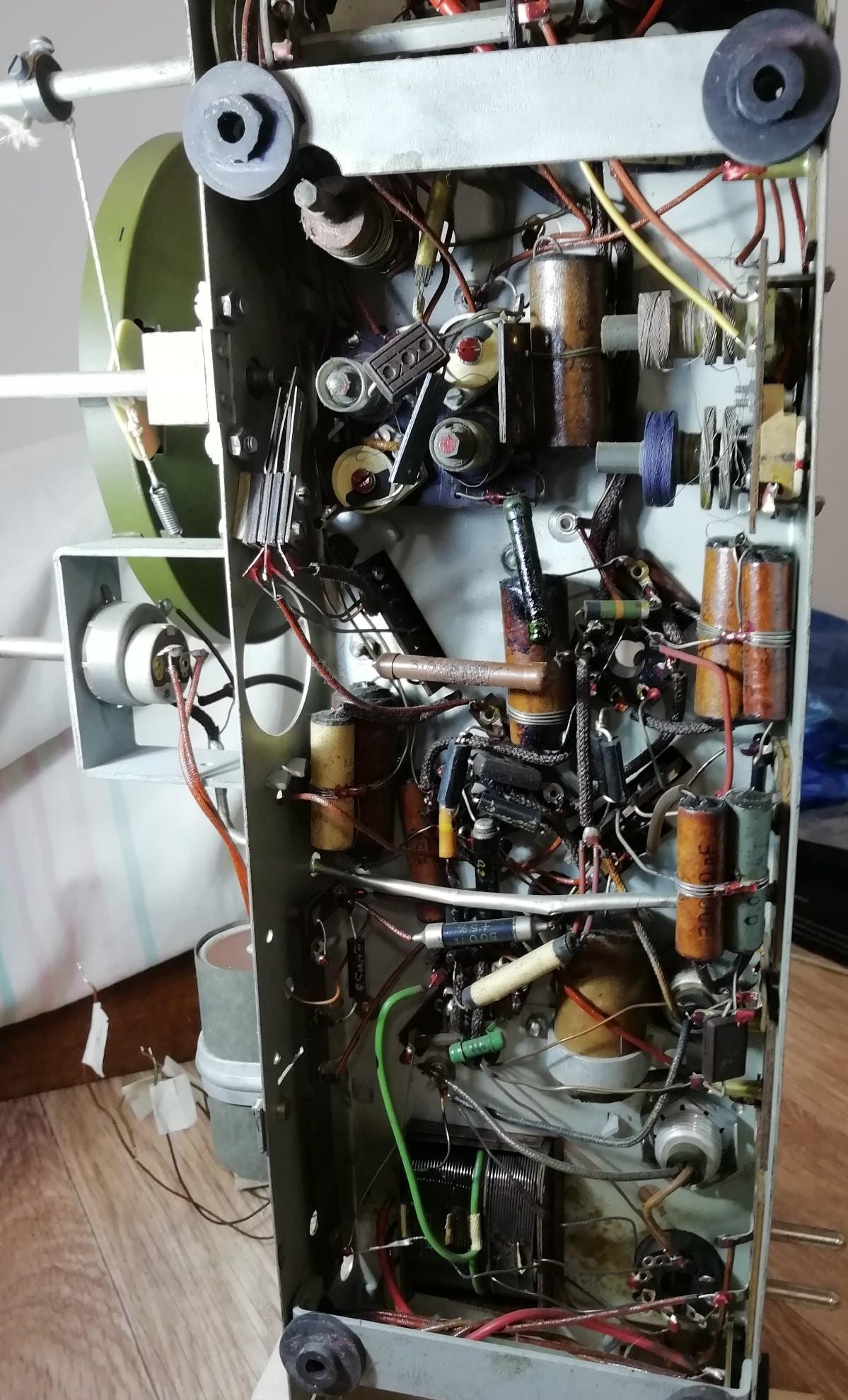

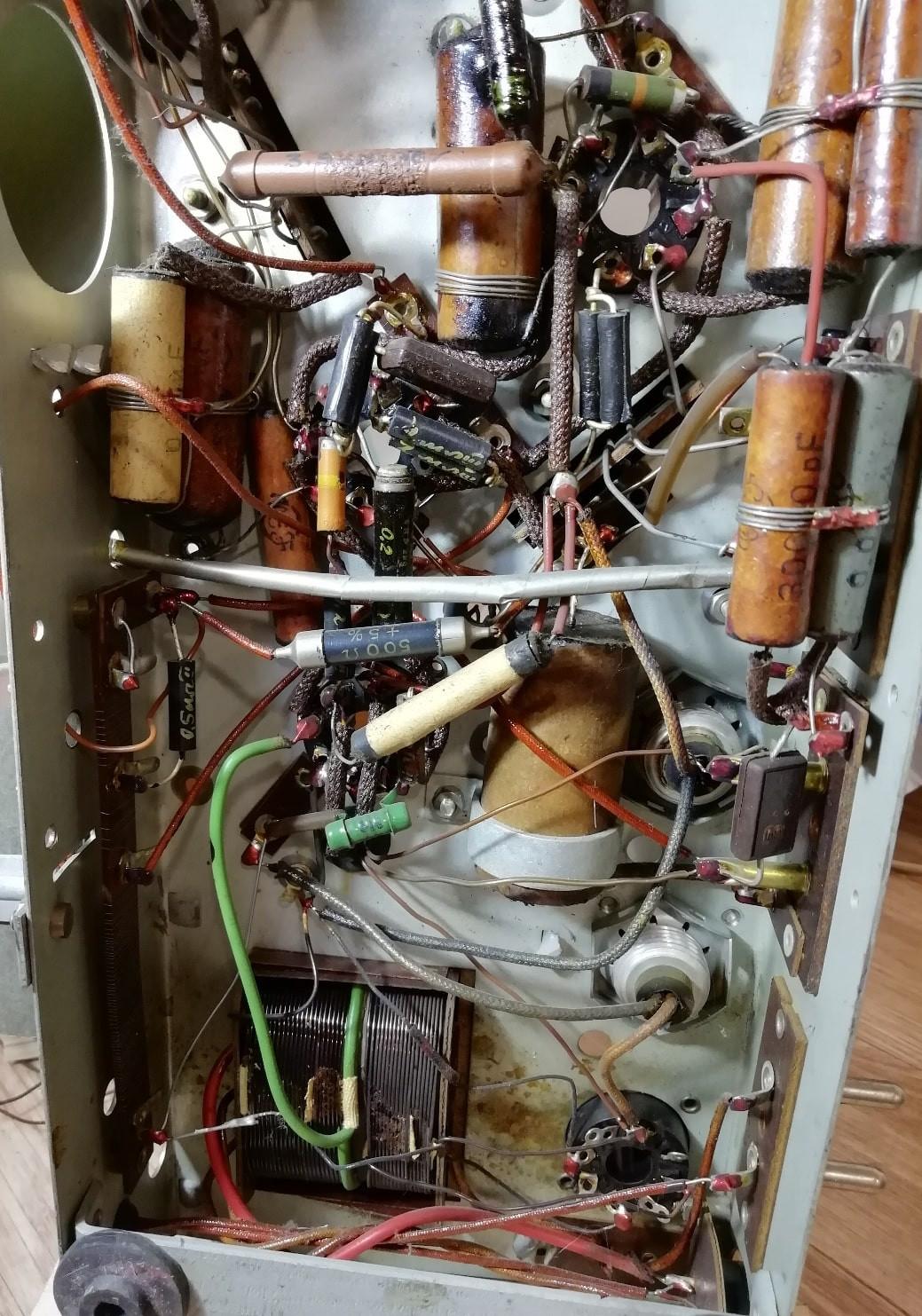

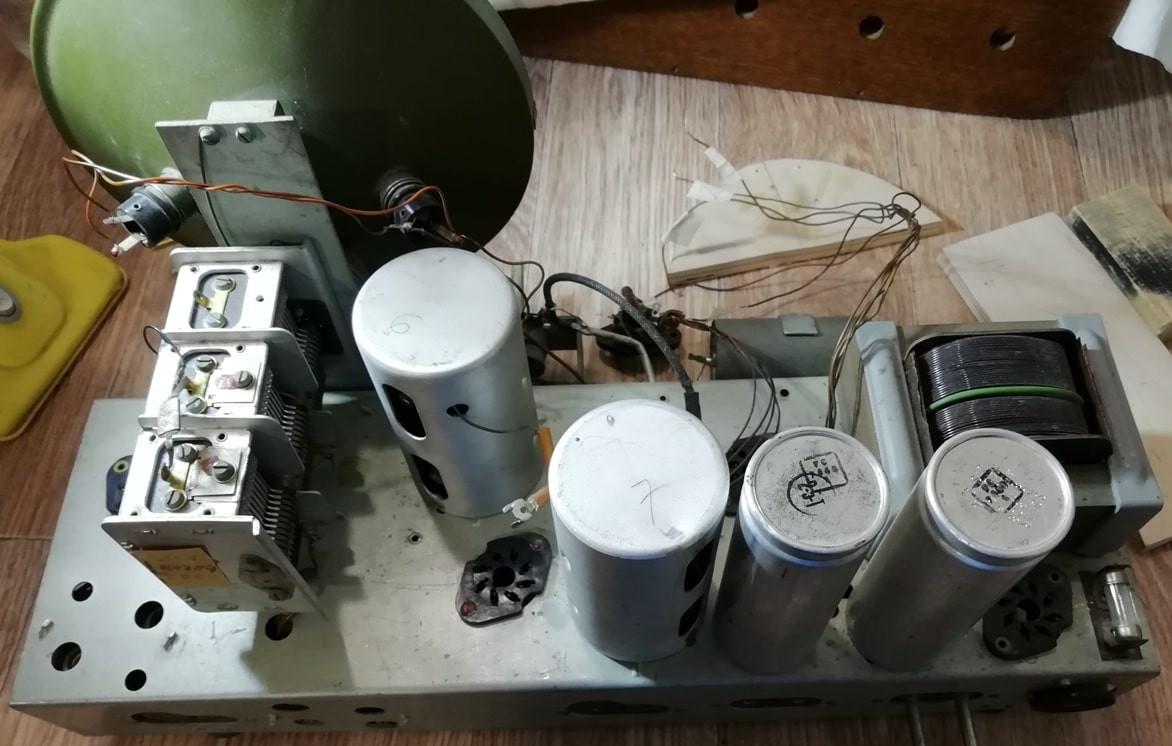

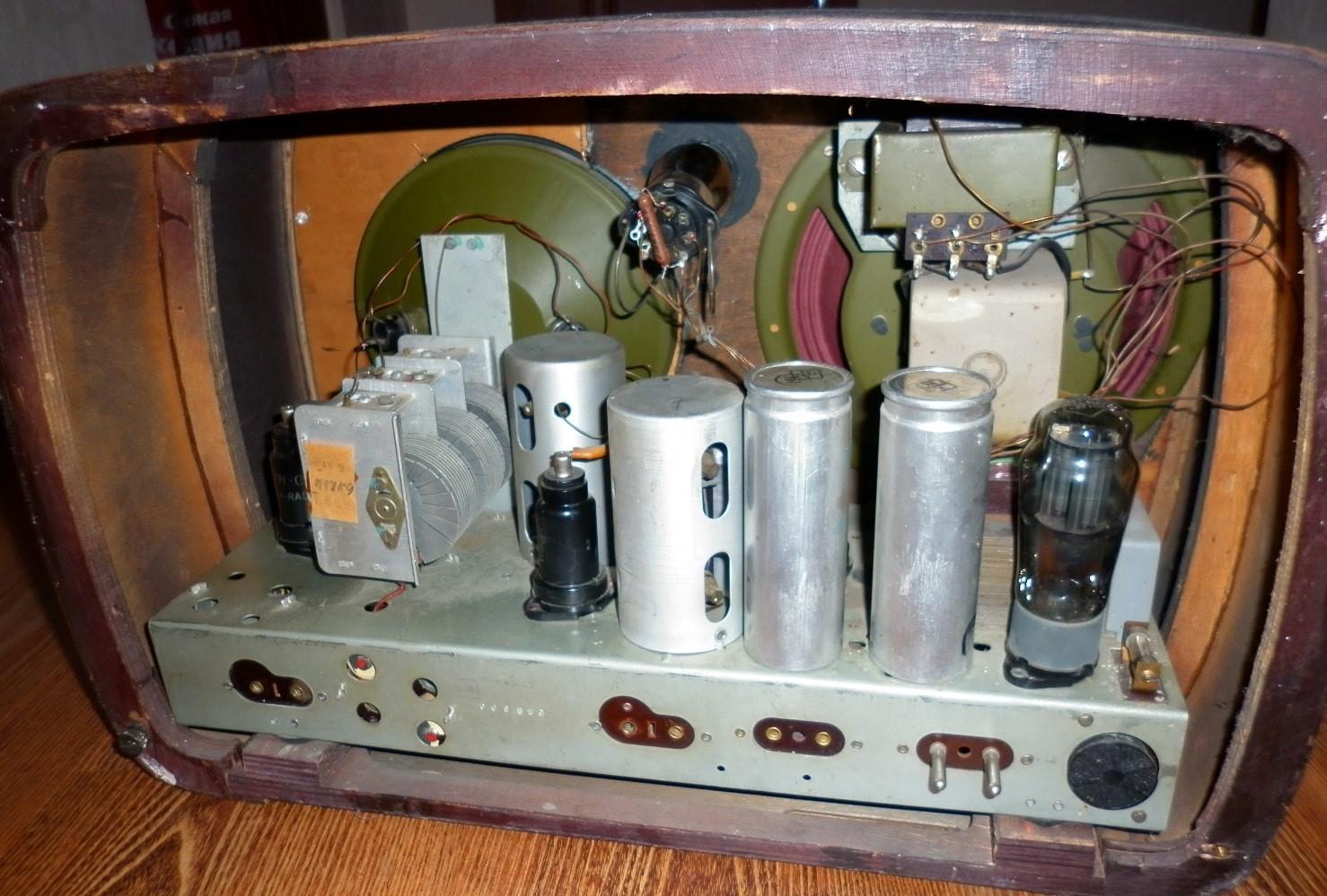

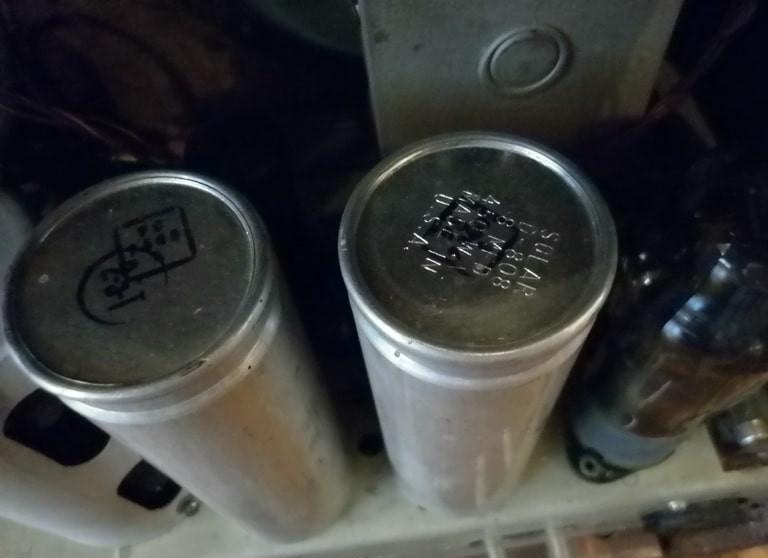

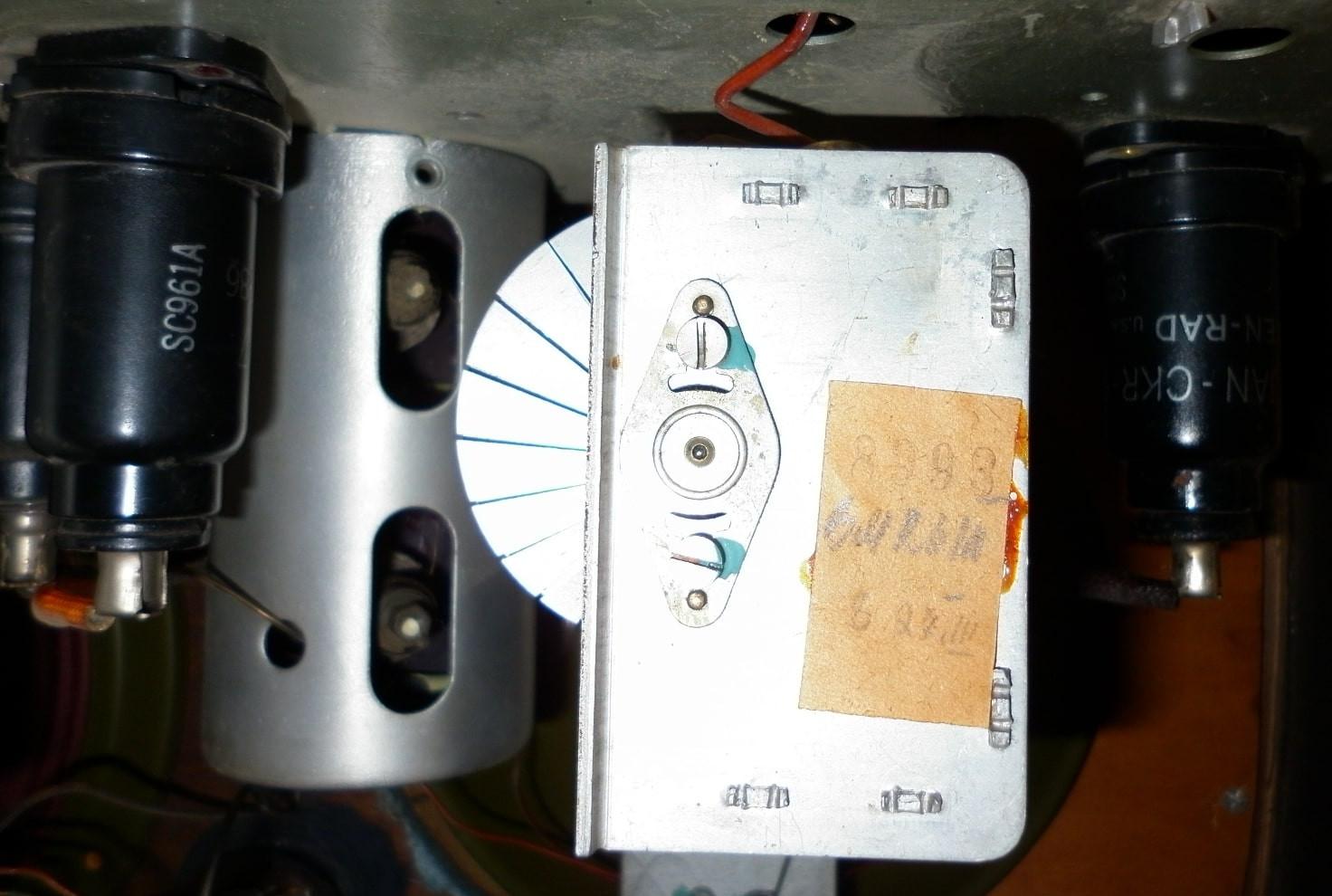

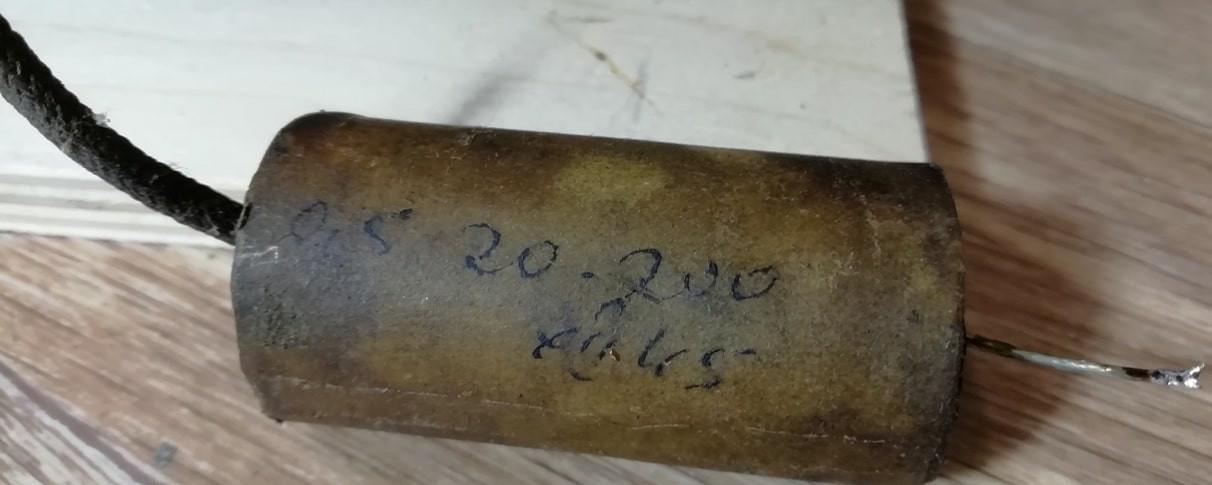

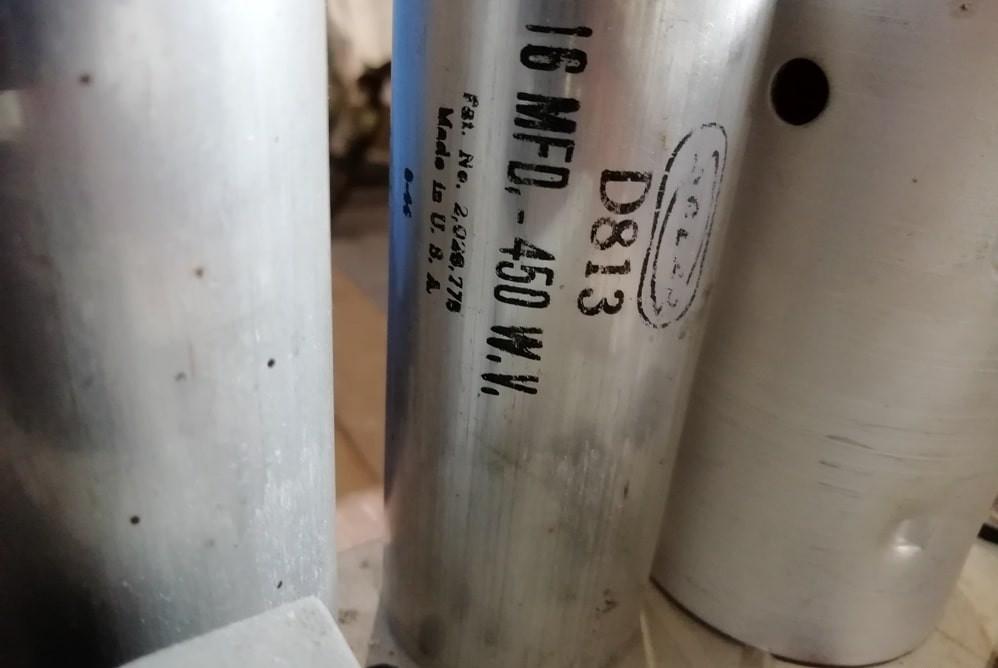

Радиоприёмник ВЭФ СУПЕР М-557 создан на базе довоенной модели ВЭФ М-517. Корпус устройства собран на прочном металлическом шасси. Верхняя часть шасси занята агрегатом переменных конденсаторов, трансформаторами промежуточной частоты, силовым трансформатором и электролитическими конденсаторами. Вся высокочастотная обвязка, переключатель диапазонов и мелкая детальная база размещены под шасси, что обеспечивает надежную защиту от помех.

Управление приемником интуитивно понятно. Большая круглая стеклянная шкала, расположенная справа, имеет надписи трех цветов для визуального разделения диапазонов. Стрелка шкалы связана с осью конденсатора настройки через верньерный механизм (шнуровая передача с замедлением 1:14), что позволяет точно настраиваться на станции. В нижней части шкалы находится окошко-индикатор, подсвечивающееся цветом текущего диапазона. Под ней расположены три ручки: регулятор громкости с выключателем (слева), переключатель диапазонов (справа) и основная ручка настройки (по центру).

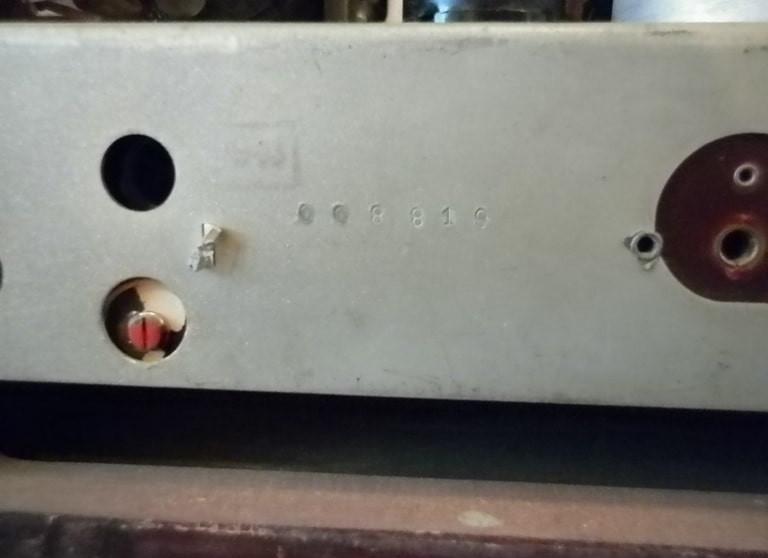

Задняя стенка шасси оснащена гнездами для антенны, заземления, адаптера и выносного НЧ-громкоговорителя (сопротивление 8–10 Ом). Важной особенностью является система безопасности: шнур питания заделан в колодку на задней крышке. При снятии крышки штырьки отключают приемник от сети, предотвращая поражение током. Переключение напряжения сети (110-127-220 В) осуществляется пластмассовой ручкой на задней панели, а рядом расположен предохранитель.

Радиотехнические особенности

Входная цепь КВ-диапазона использует одиночный контур с индуктивной связью с антенной. В диапазонах ДВ и СВ включается сложный преселектор из двух связанных контуров, что существенно повышает избирательность. В усилителе промежуточной частоты (УПЧ) предусмотрена регулировка полосы пропускания: переключателем П2 можно включить дополнительную связь между контурами первого УПЧ для улучшения качества приема.

Для прослушивания грамзаписи предусмотрена возможность отключения ВЧ-части приемника вилкой звукоснимателя. В усилителе низкой частоты применена частотно-зависимая отрицательная обратная связь (ООС), подающая часть сигнала со вторичной обмотки выходного трансформатора на сопротивления R11 и R12 в цепи сетки лампы 6Г7, что улучшает линейность усиления.

Силовой трансформатор имеет сетевую обмотку (372+58 витков ПЭЛ 0,5 + 315 витков ПЭ 0,35), повышающую обмотку (две по 1060 витков ПЭ 0,16), обмотку накала кенотрона (18 витков ПЭ 0,8) и обмотку накала ламп (22 витка ПЭ 0,9). Выходной трансформатор содержит первичную обмотку из 3200 витков ПЭ 0,13 и вторичную — 66 витков ПЭ 0,7.

Динамический громкоговоритель крепится на передней панели. Его звуковая катушка (23 витка ПЭ 0,22, сопротивление 2 Ом) находится в 2 слоя. Катушка подмагничивания содержит 11000 витков ПЭ 0,18 (900 Ом) или ПЭ 0,8 (90 слоев), а катушка компенсации фона — 22 витка ПЭ 0,8. Приемник можно сравнить по качеству звучания с легендарной Радиолой «Эстония-55».

Ламповый состав приемника

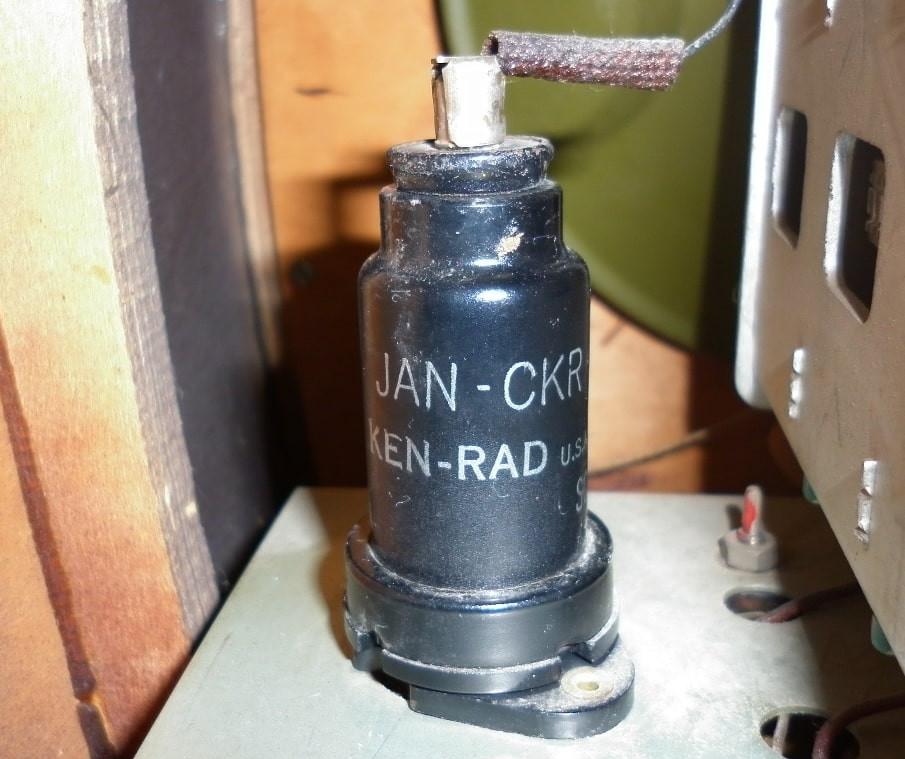

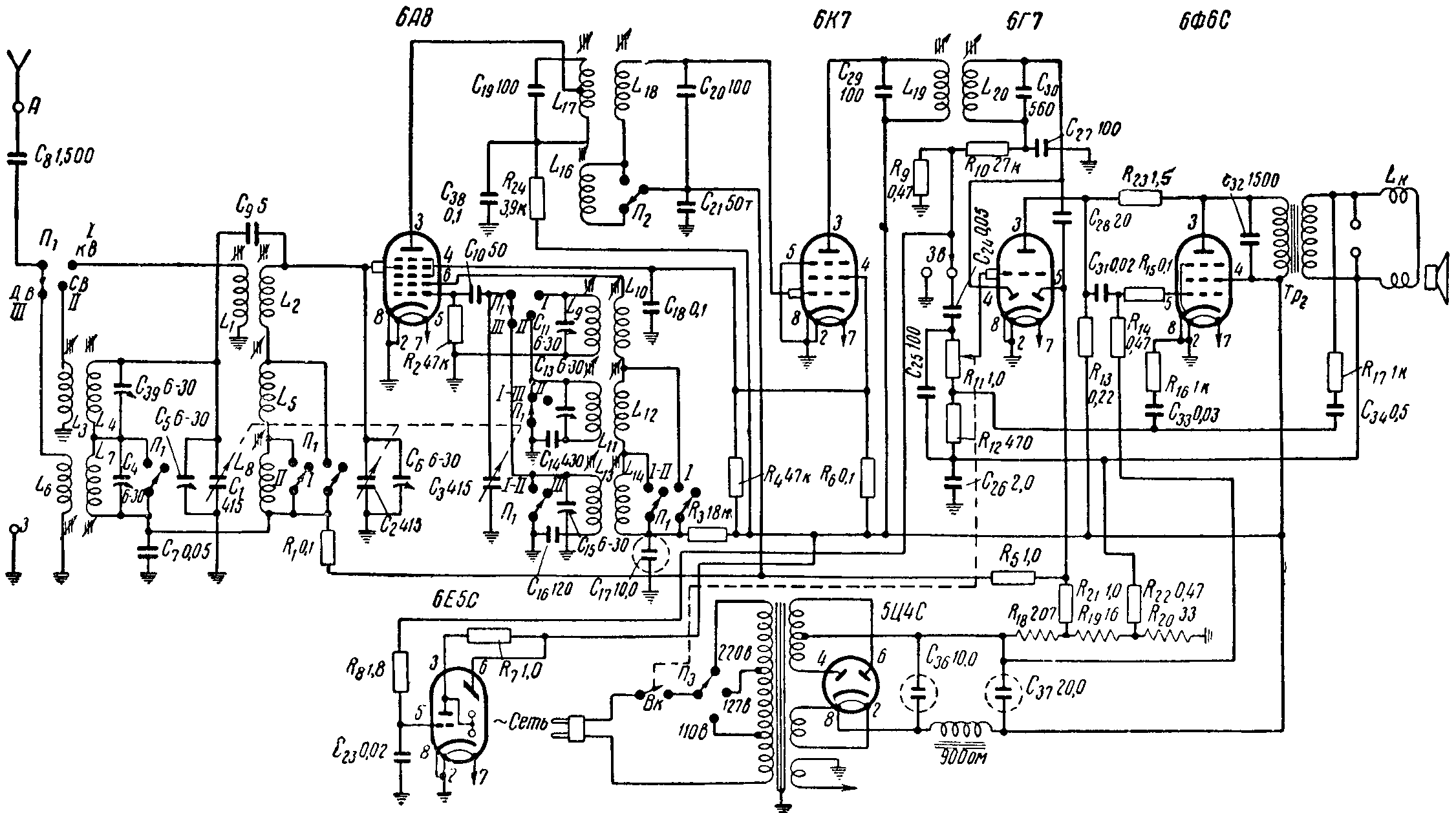

Схема приемника построена на классических электронных лампах:

Преобразователь частоты — лампа 6А8.

Усилитель промежуточной частоты (УПЧ) — лампа 6К7.
Детектор, автоматическая регулировка усиления (АРУ) и предварительный усилитель низкой частоты (УНЧ) — лампа 6Г7.
Оконечный усилитель мощности — лампа 6Ф6С (ранее обозначалась как 6Ф6).
