Электропроигрыватель выпускался на Пермском ПО «Вега» с 1984 по 1989 год. Это устройство предназначалось для работы в составе комплексов бытовой аппаратуры и воспроизведения грамзаписи с моно и стереофонических грампластинок. Аппарат можно использовать как с прослушиванием на стереофонические телефоны, так и через внешние усилители. Для сравнения, более ранняя модель Вега-108-стерео имела схожий функционал, но отличалась конструкцией корпуса.

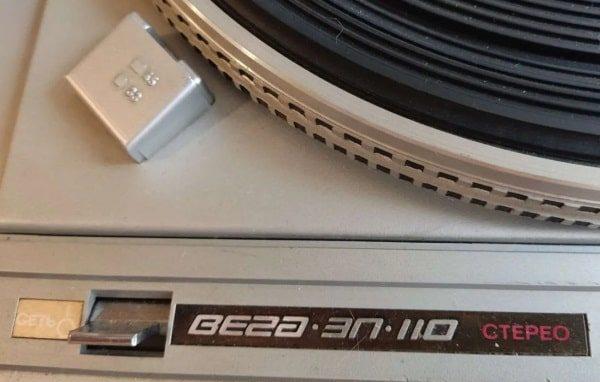

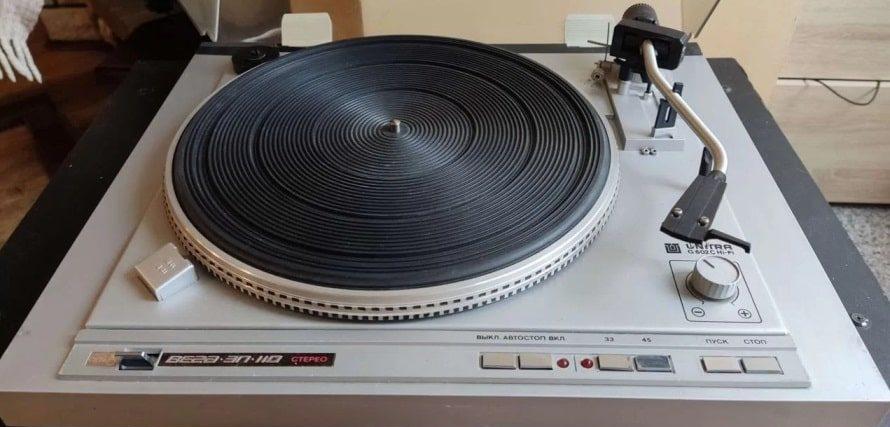

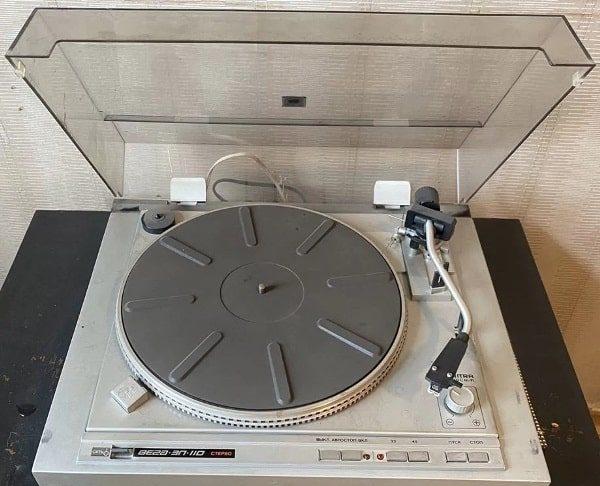

Электропроигрыватель Вега ЭП-110: характеристики и описание модели
Технические характеристики Вега ЭП-110
Основные параметры устройства, определяющие его качество звучания и удобство использования:
- Номинальный диапазон воспроизводимых звуковых частот: 31,5 – 16000 Гц
- Частота вращения диска: 33,33 об/мин и 45 об/мин
- Номинальная выходная мощность телефонного усилителя: 100 мВт/33 Ом
- Коэффициент детонации: 0,15%
- Уровень электрического фона: -60 дБ
- Потребляемая мощность: 10 Вт
- Габаритные размеры (ШхВхГ): 430х380х130 мм
- Масса: 8,6 кг
- Цена модели на момент продажи: 159 руб
Обзор конструкции и функционала
В основе электропроигрывателя лежит электропривод (ЭПУ) типа G-602М польского производства с квазисенсорным управлением. Ключевой элемент звукоснимателя — магнитоэлектрическая головка MF-100. Эта связка обеспечивает стабильную работу механизма и качественное считывание информации с винила.

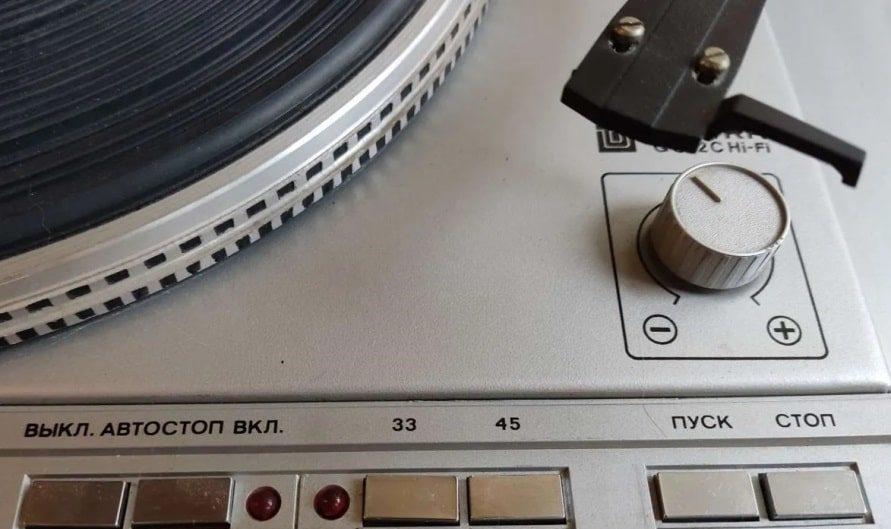

Тонарм модели оснащен звукоснимателем с одной стороны и балансировочным грузом с другой. Важной особенностью является наличие микролифта для плавного опускания иглы на пластинку. После нажатия соответствующей кнопки механизм аккуратно опускает головку, что снижает риск повреждения винила. Также на блоке реализована функция автоматической остановки проигрывания после окончания дорожки.
Аудиотракт проигрывателя включает фонокорректор, выполненный на операционных усилителях К157УД2 с коррекцией по обратной связи. Это решение позволяет добиться чистого звука без лишних искажений. Для гашения вибраций используются подпружиненные ножки из плотной резины с войлочными вставками, что улучшает разделение каналов и снижает влияние внешних шумов.
Сравнение с аналогами и схема подключения
Модель ЭП-110 занимает промежуточное положение в линейке советских проигрывателей. В отличие от более простой модели Вега-106-стерео, здесь применен более совершенный тонрм и улучшенный фонокорректор. При этом ЭП-110 проще в обслуживании, чем старшие модели серии ЭП-112 или ЭП-114, так как имеет более доступные запчасти, включая ремень привода и звукосниматели.

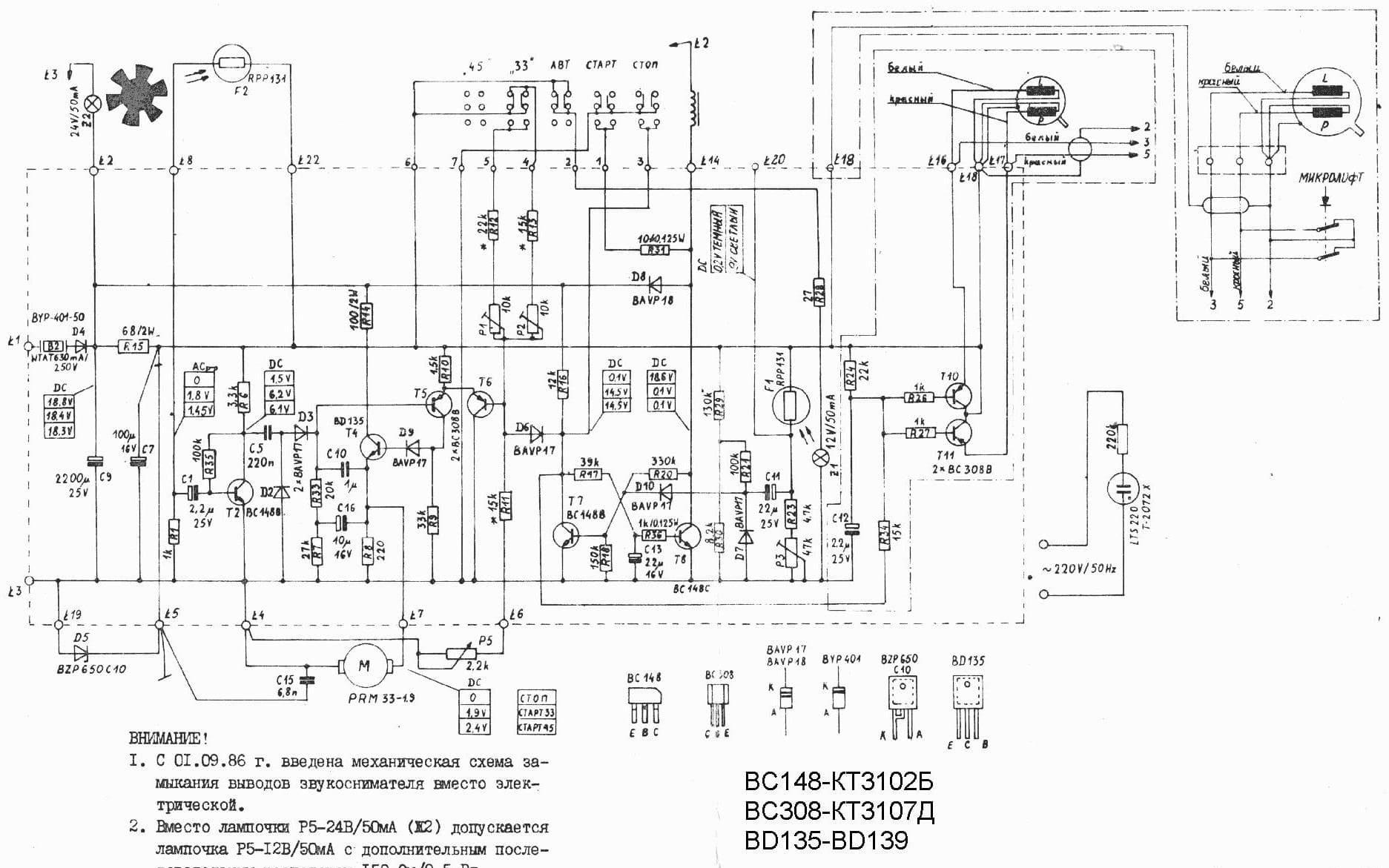

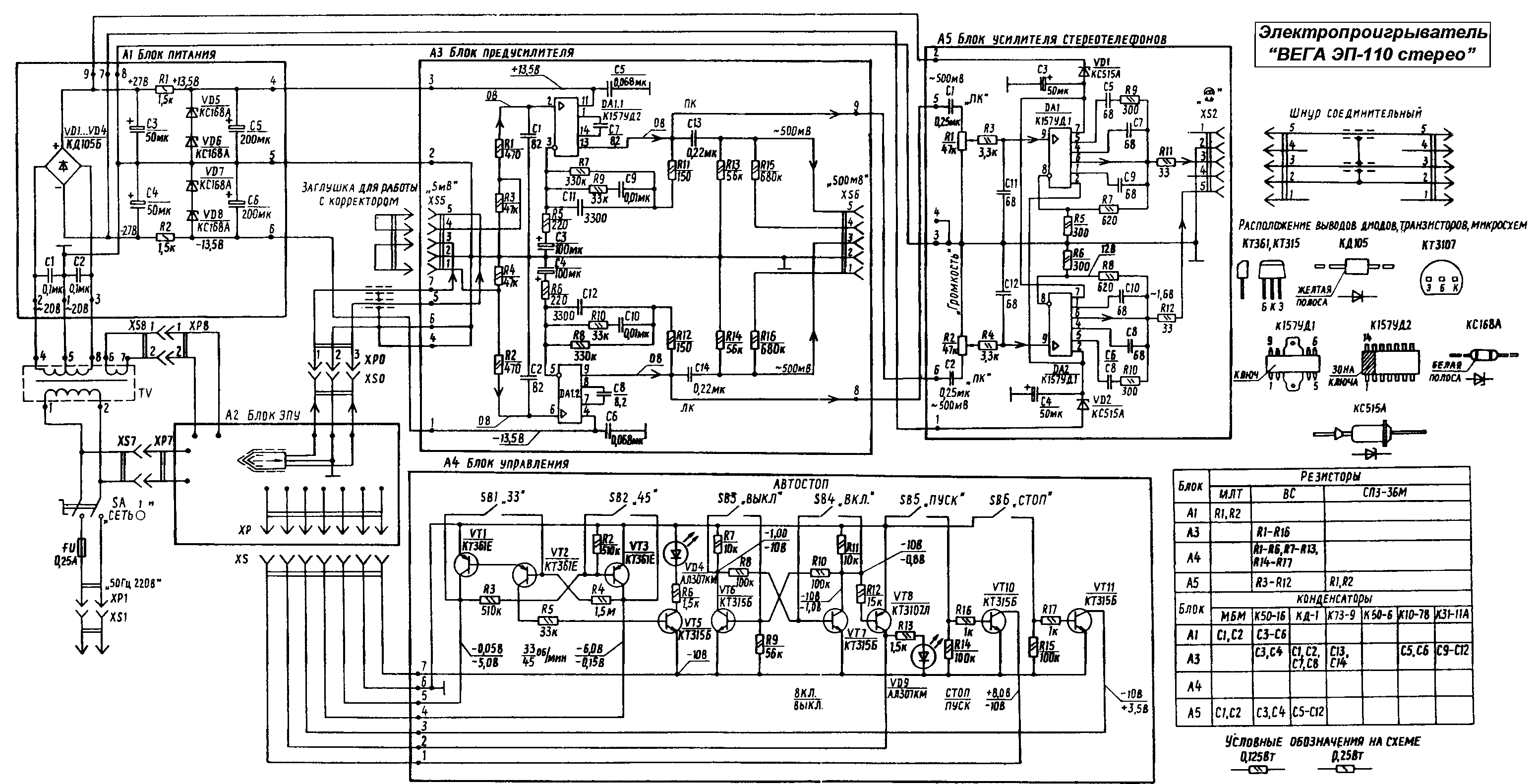

Схема Вега ЭП-110 стерео
Для ремонта и настройки устройства полезно знать внутреннюю схемотехнику. Ниже представлены электрические схемы проигрывателя.

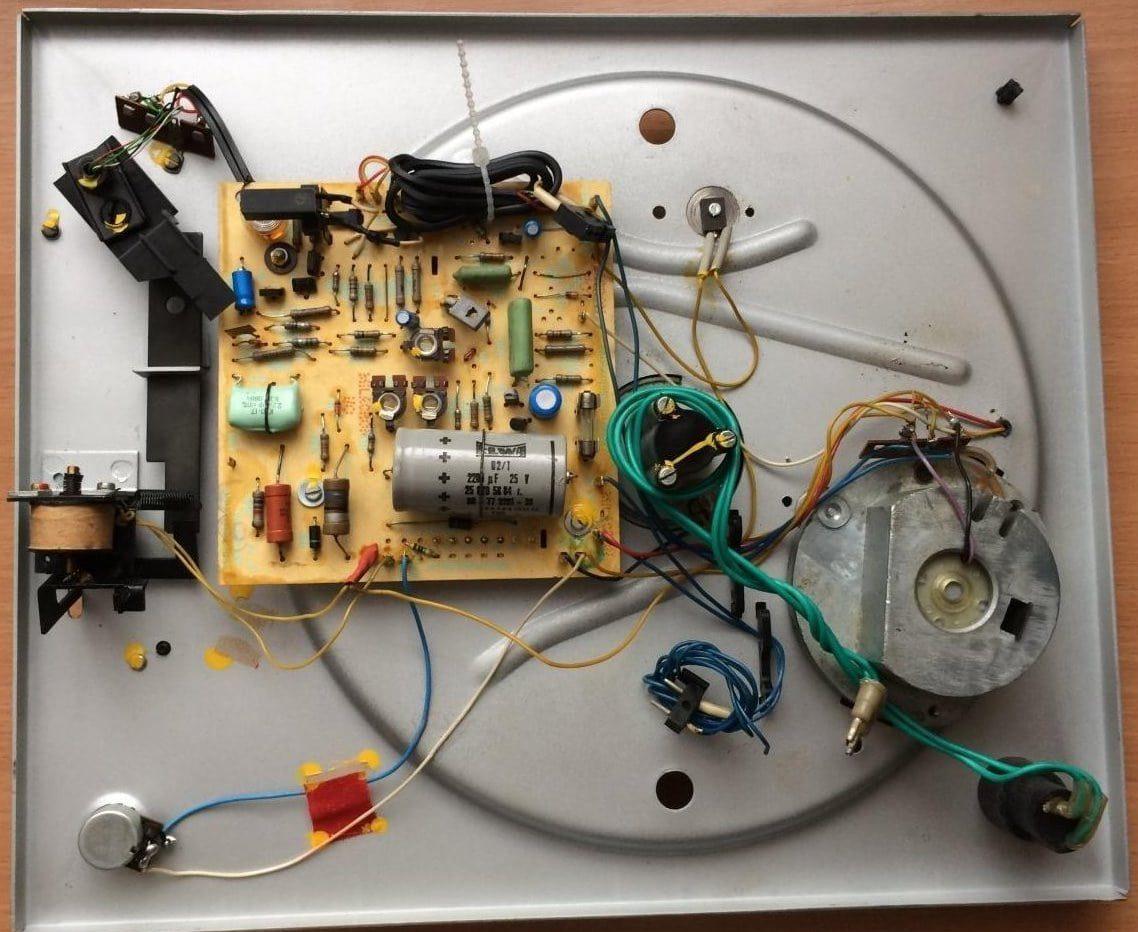

Схема Вега ЭП-110 (польская плата)
Существуют модификации с платами различной сборки. Ниже представлена схема для версии с польской платой управления.

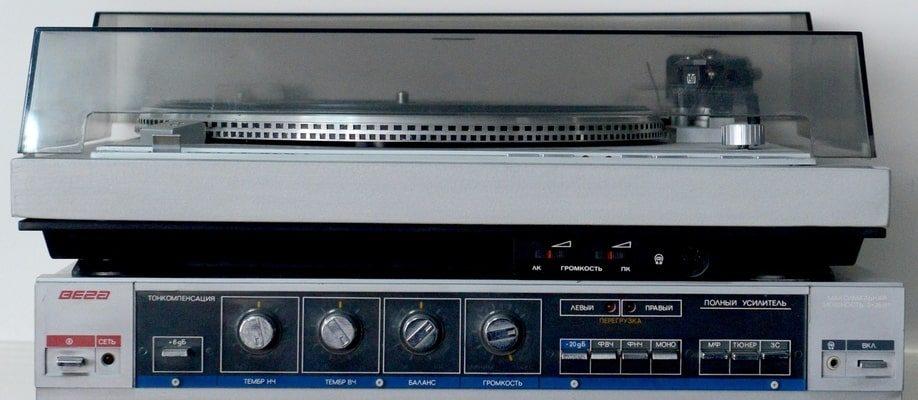

Комплектование с усилителем Вега У-120
Идеальным партнером для проигрывателя является полный усилитель . Связь этих устройств обеспечивает максимальное раскрытие потенциала винилового звука того периода.
