Проект 2-х полосной АС закрытого типа от компании Visaton. Является самой компактной акустической системы из линейки La Belle. Целью разработки было создание тыловой АС, которую также можно использовать в качестве центрального канала.
Характеристики La Belle CR:
Диапазон частот по уровню -10 дБ: 67 – 25000 Гц
Чувствительность: 87 дБ/Вт/м
Номинальное сопротивление: 6 Ом
Номинальная мощность: 40 Вт
Максимальная мощность: 70 Вт
Установленные громкоговорители:
НЧ: Visaton B 200
ВЧ: Visaton KE 25 SC
Частота раздела фльтра: 2700 Гц
Внешние размеры (ВхШхГ): 478х260х204 мм
Описание конструкции
Для достижения нижней граничной частоты 67 Гц корпус был спроектирован так, чтобы он был достаточно большим, при этом оставался максимально компактным. Внутренний объем составляет 16,2 л. Корпус можно изготовить из фанеры или МДФ толщиной 19 мм.

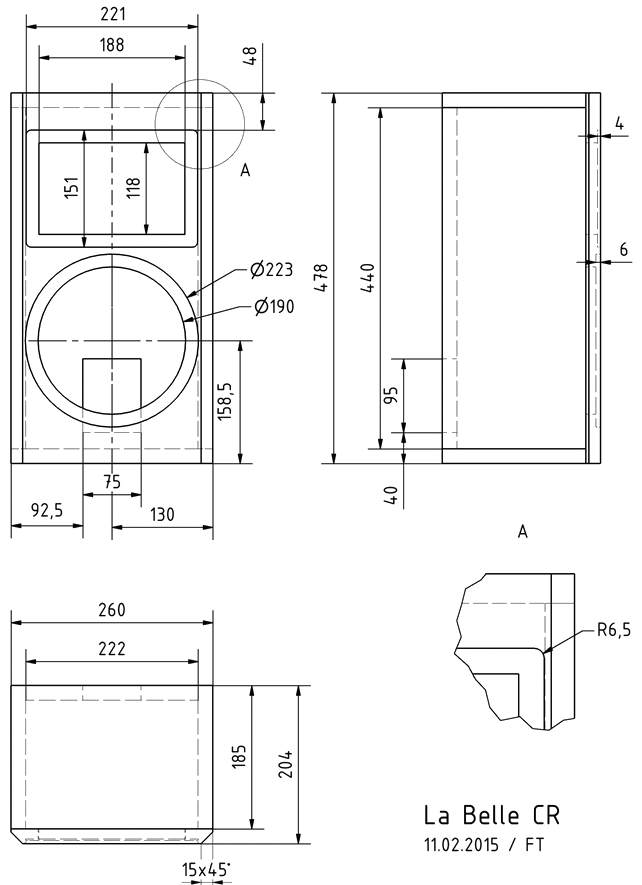

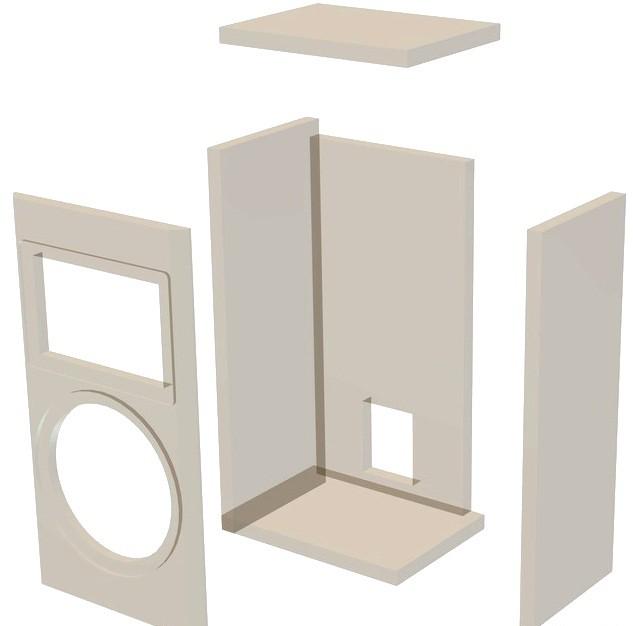

Чертеж и порядок сборки корпуса:

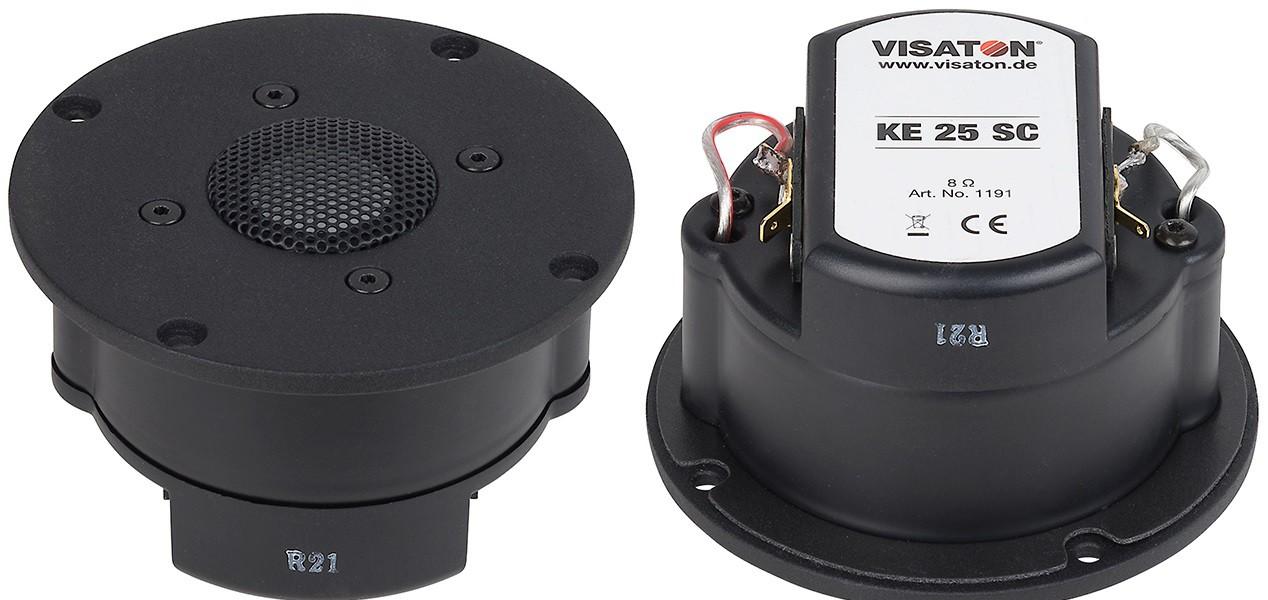

Высокочастотный динамик KE 25 SC:

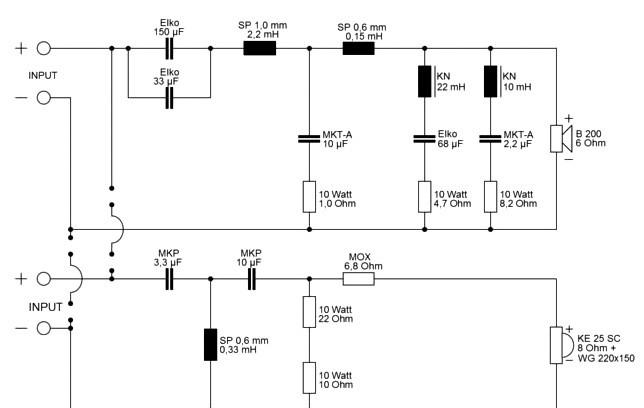

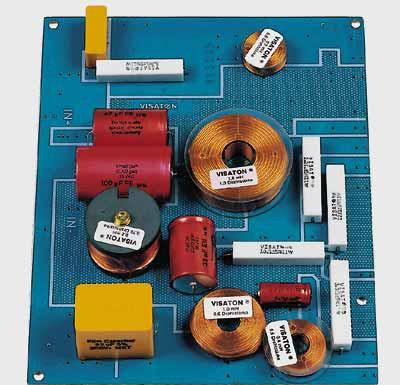

Электрический фильтр и его схема:

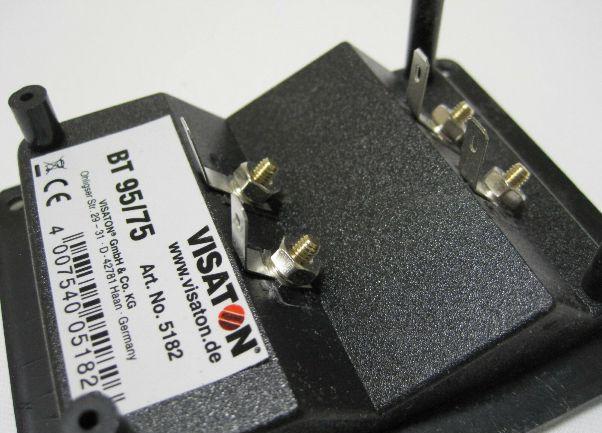

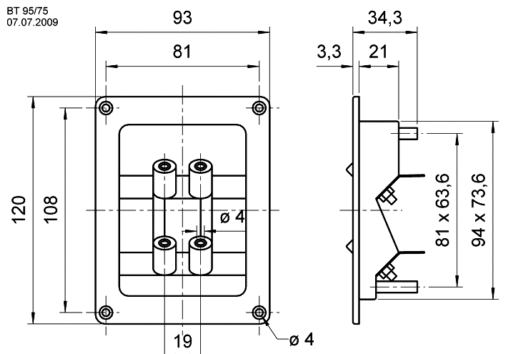

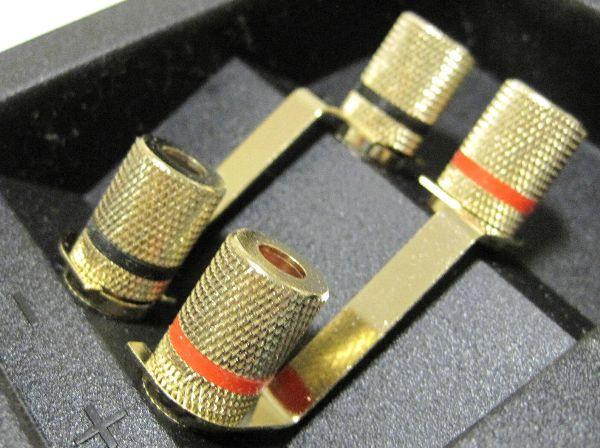

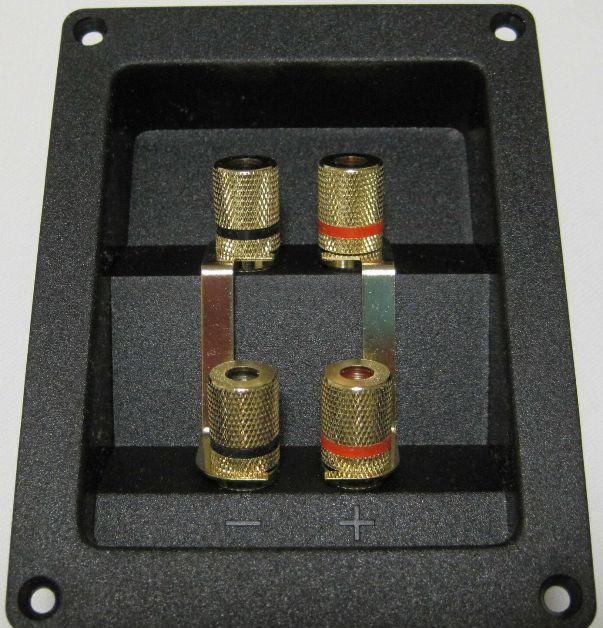

Клеммная колодка Visaton BT 95/75:
Список компонентов для 1 системы:
- высокочастотный динамик KE 25 SC – 8 Ом (1 шт.)
- рупор для ВЧ динамика WG 220×150 (1 шт.)
- низкочастотный динамик B 200 – 6 Ом (1 шт.)
- кроссовер La Belle CR (1 шт.)
- терминал BT 95/75 (1 шт.)
- демпфирующий материал – полиэфирная шерсть (1 сумка)
- винты с цилиндрической головкой 5х30 мм (6 шт.)
- винты с круглой головкой 4х20 мм (4 шт.)
- винты с потайной головкой 3,5х25 мм (10 шт.)
- кабель 2х2,5 мм² (1,5 м)
