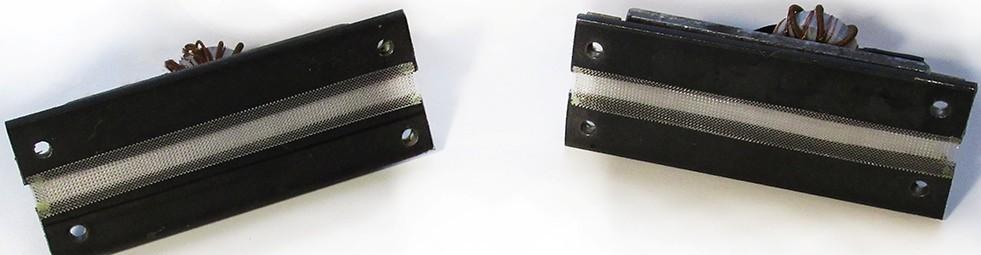

Ленточные пищалки по-воронежски в собственном соку

Ленточная пищалка — это высокочастотный динамик с токовым управлением подвижной системы, обеспечивающий прозрачный звук и низкую массу мембраны. В отличие от готовых китайских аналогов, самодельный вариант позволяет получить характеристики, сопоставимые с премиальными купольниками, но значительно дешевле. В этой статье мы разберем конструкцию самодельного динамика с импедансом 4.5 Ом и частотным диапазоном от 3.5 кГц, а также рассмотрим усилитель для ленточных пищалок, который раскроет их потенциал.

ВЧ динамик имеет импеданс 4,5 Ом, чувствительность более 90 дБ и диапазон воспроизводимых частот от 3500 Гц до 20000 Гц (верхняя граница зависит от толщины используемой фольги). Рекомендуется использовать его через разделительный фильтр второго порядка от 4,5 кГц в классической трехполосной акустической системе.

Преимущества ленточной пищалки:

вес подвижной системы на порядок ниже любой классической пищалки;
токовое управление ходом «диффузора»;

феноменальное электро- и акустическое демпфирование;
собственный резонанс подвижной системы вне полосы рабочего диапазона (как это обычно бывает у классических и изодинамических пищалок).

Конструкция ленточного динамика проста, но требует качественного источника сигнала и усилителя. Плохой тракт быстро выдаст недостатки записи. Для корректной работы ленточного динамика важно правильно подобрать усилитель мощности, способный работать с низкими импедансами и обеспечивать чистый сигнал.

Что потребуется для создания звуковоспроизводящего шедевра:

Магнитики неодимовые размером 5х5х30 мм (12 штук).

Полоски железа 120х20х4 мм и 45х95х5 мм.
Пара ферритовых колечек любых (мне попались 1500НН).
Конденсатор К73-14А или К73-15 (первый в пластмассовом корпусе, второй в алюминиевом, содержимое одинаковое).

Проводки медные.
Текстолитовые полоски в качестве контактных площадок.
Ножницы.

Паяльник.
Немного терпения.

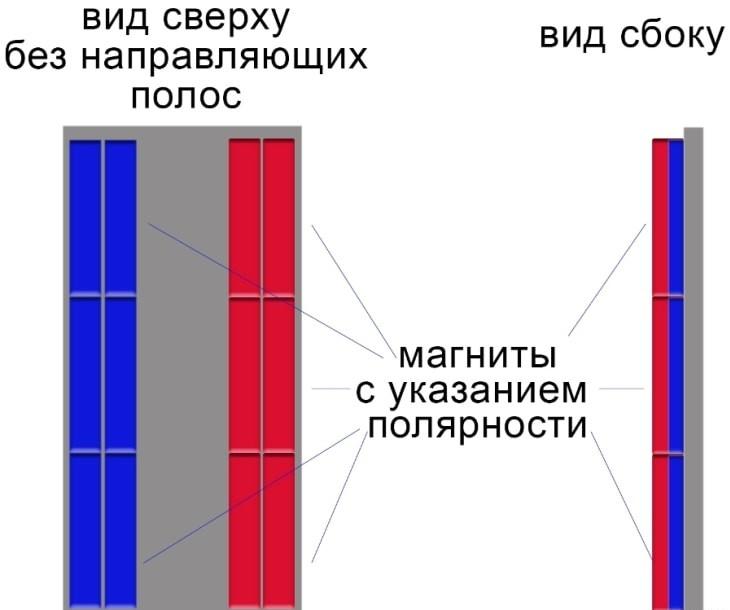

Расположение магнитиков на металлической пластине-основании 45х95х5 мм:

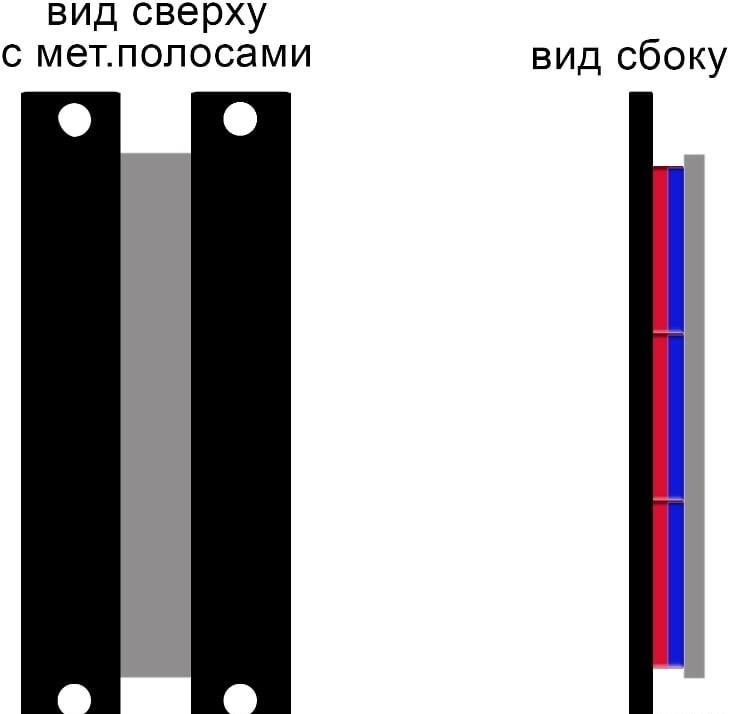

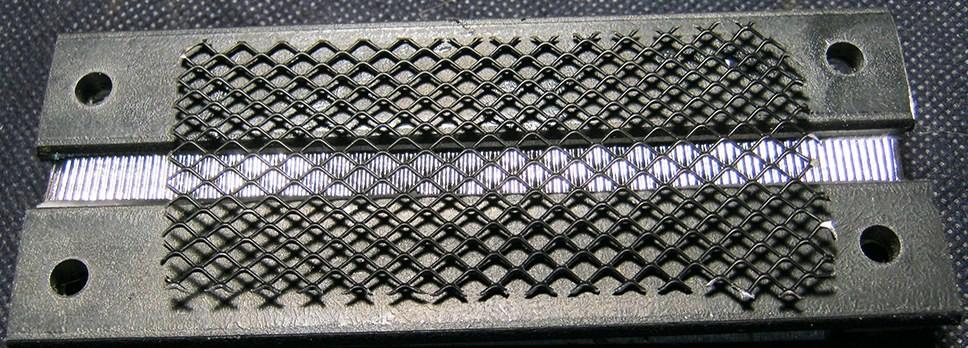

Так выглядит конструкция, после установки сверху двух металлических полосок 120х20х4 мм:

Высота и ширина магнитов показана условно, потому как вы можете поставить любой доступный размер. Чем больше размер магнитов, тем сильнее будет магнитное поле в зазоре и, выше будет чувствительность пищалки, но и выше конечная стоимость динамиков.

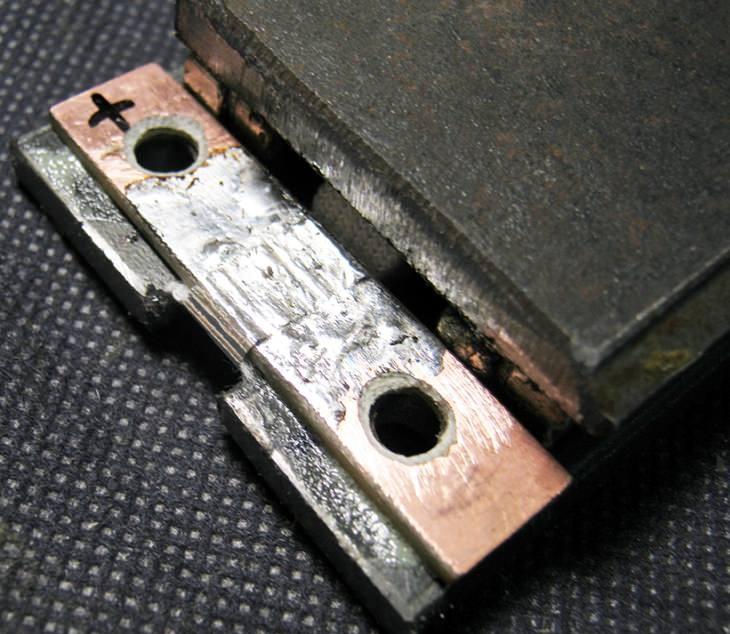

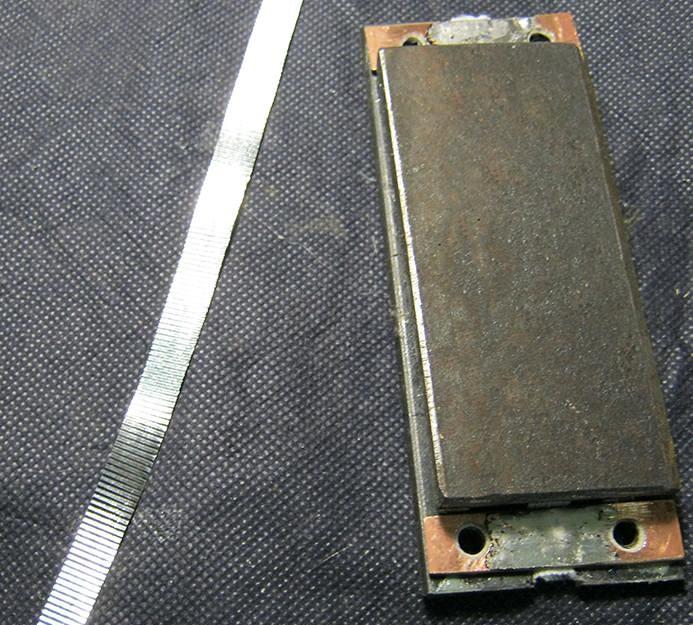

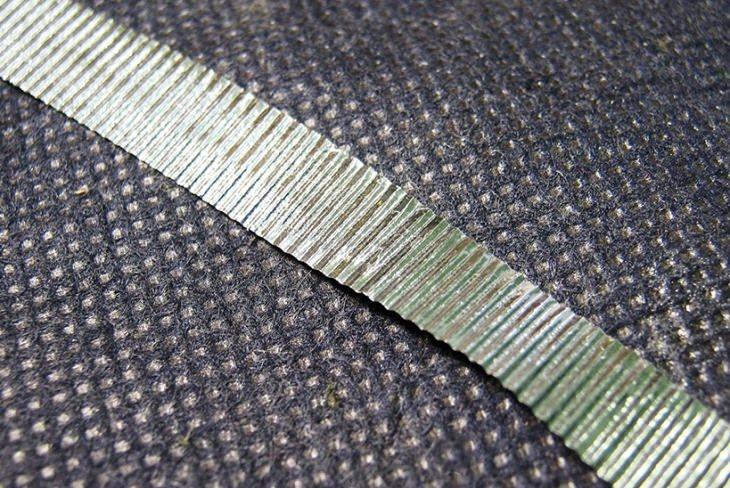

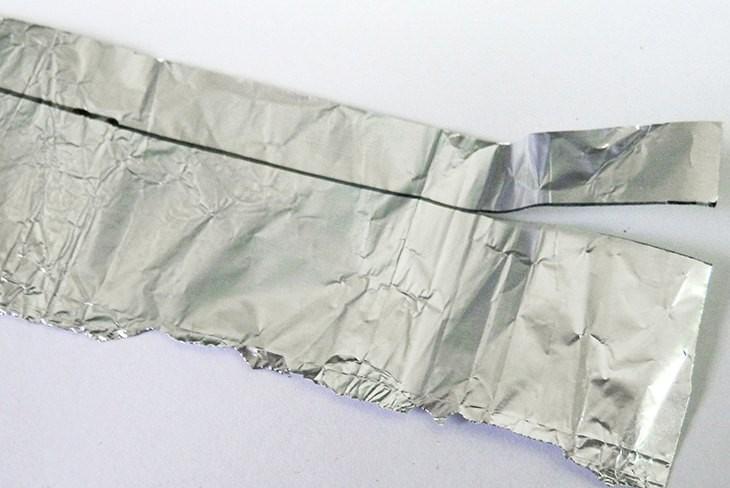

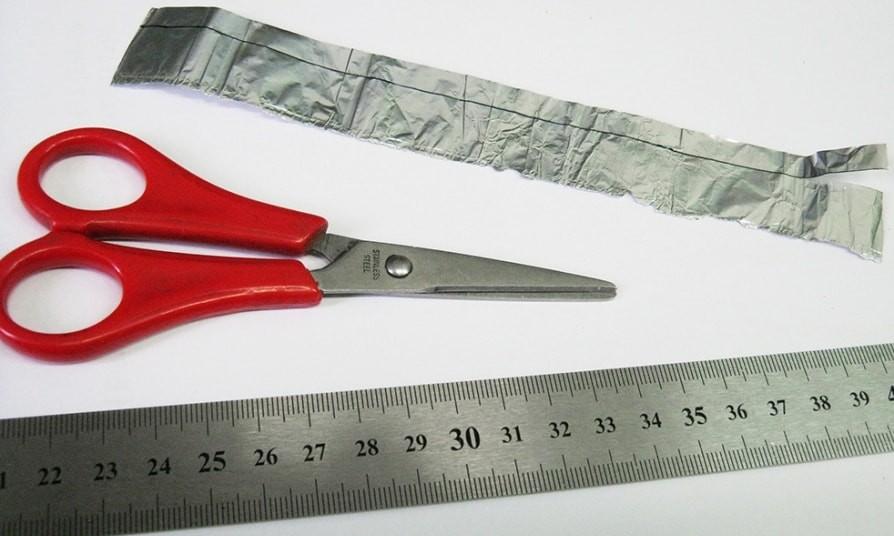

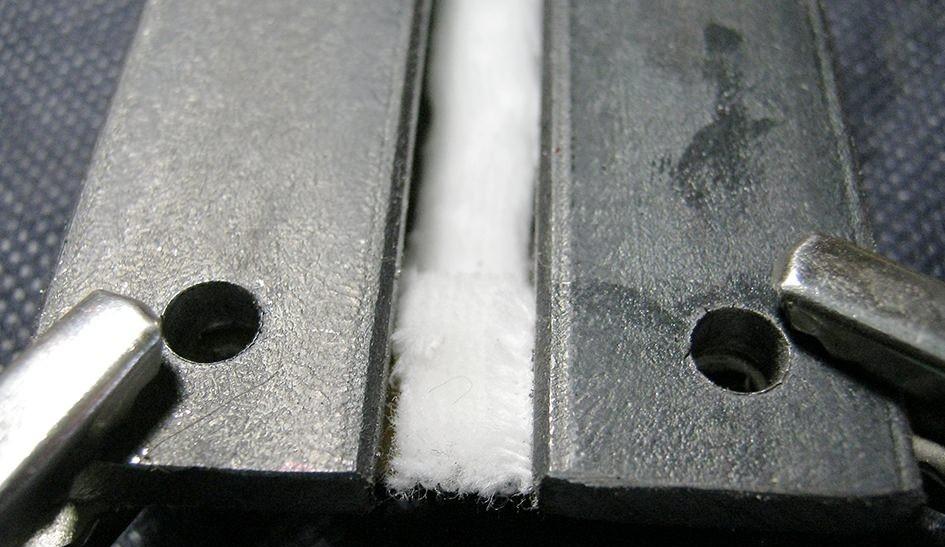

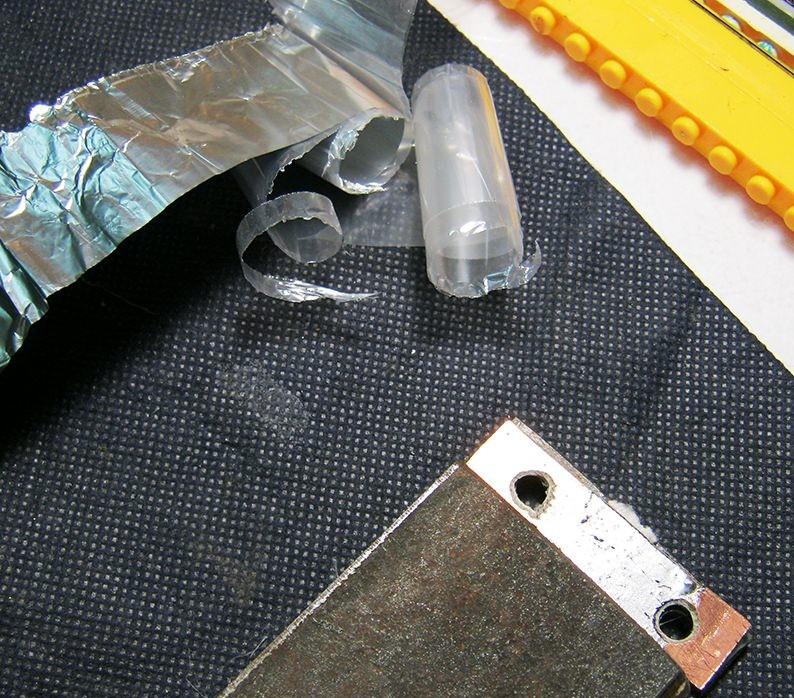

В районе монтажных отверстий размещаются текстолитовые контактные площадки, к которым с одной стороны ЛЕГКО и безо всякого флюса (тут мне никто не верит, а зря) припаивается алюминиевая фольга-мембрана, с другой стороны припаивается согласующий трансформатор.

Если принцип понятен, прошу ознакомится с ворклогом:

Основание.

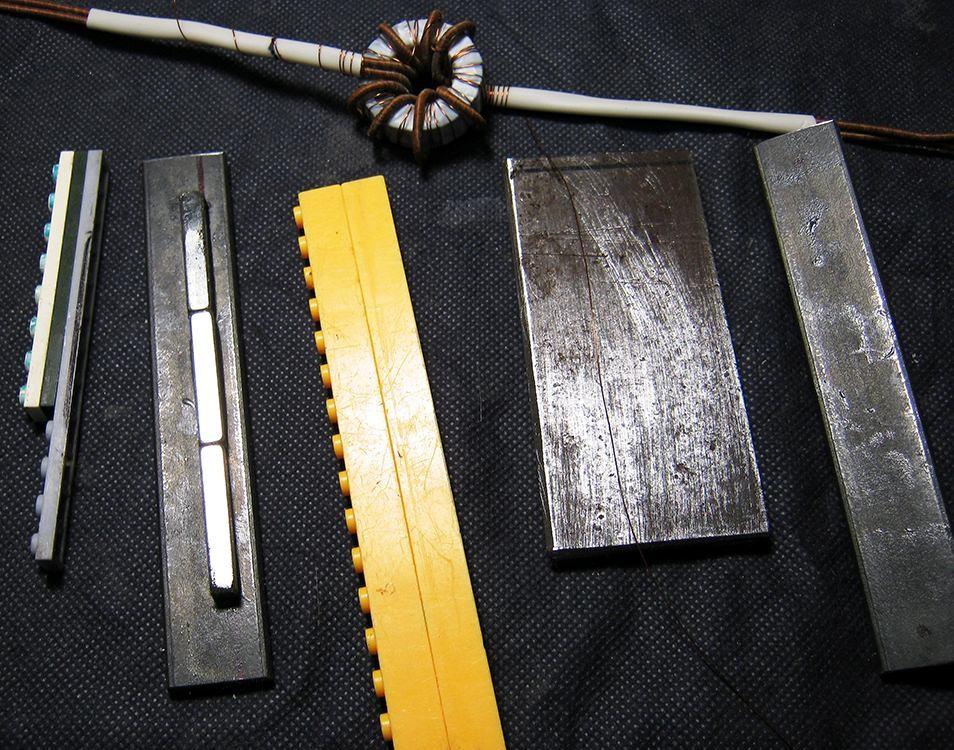

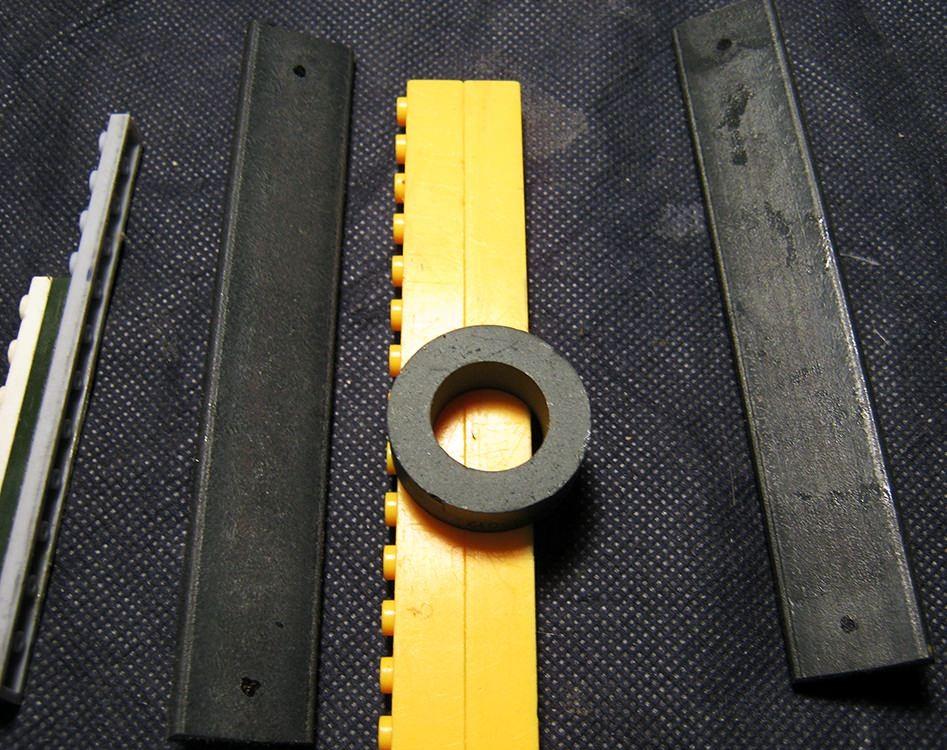

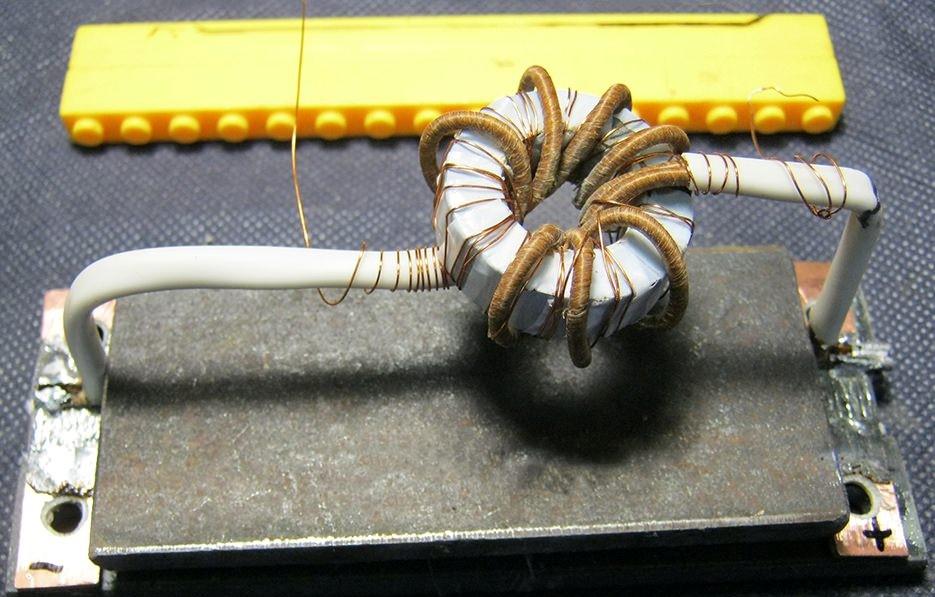

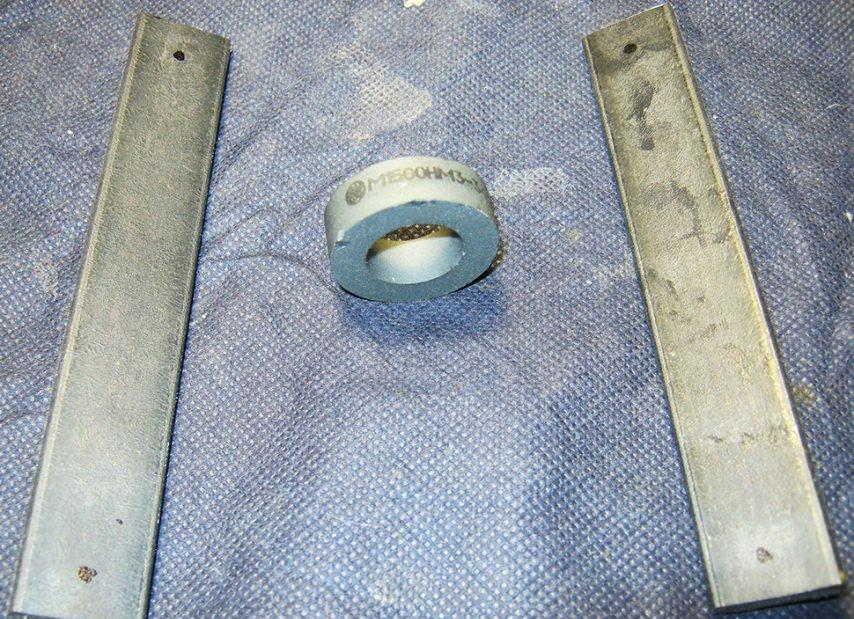

Начнем с нарезки двух металлических полосок 120х20х4 мм и подготовки ферритового кольца в качестве согласующего трансформатора. Словосочетание «согласующий трансформатор» не пугаемся! Это всего лишь 30 витков тонкого (0,2-0,5мм) и 2х4 витка в параллель толстого (2-3 мм) провода.

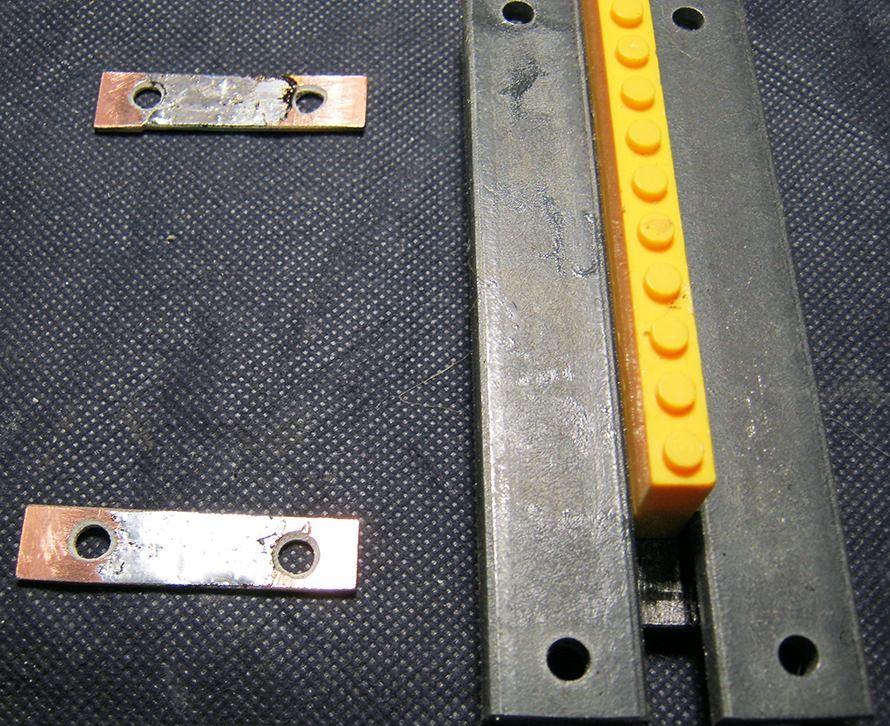

Внимание! Прежде чем наклеивать магнитики, необходимо «шлифануть» одну сторону полоски на наждачном круге, так как изначально полоска стали с полукруглыми краями.

А также просверлить отверстия для удобства монтажа, когда пищалка будет собрана. Это что бы не получилось, как у меня -сначала приклеил, а потом вспомнил.

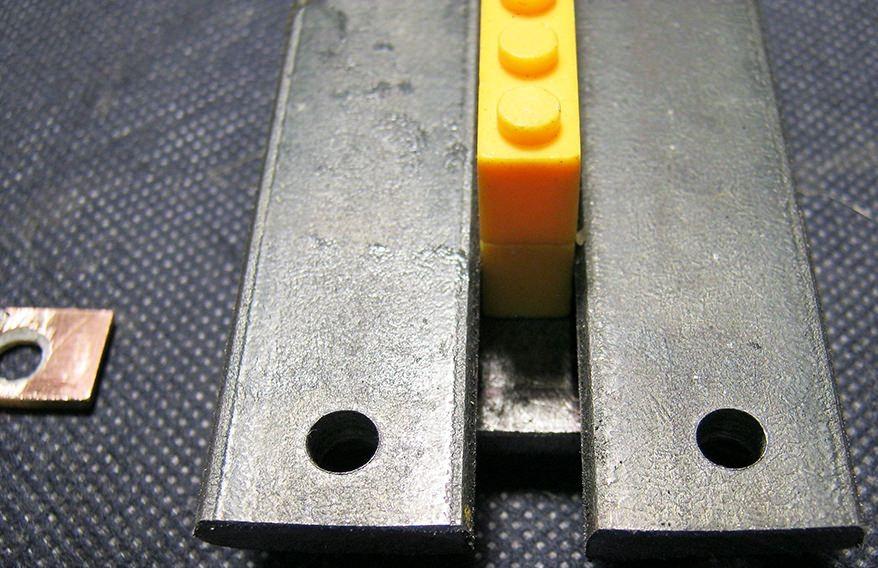

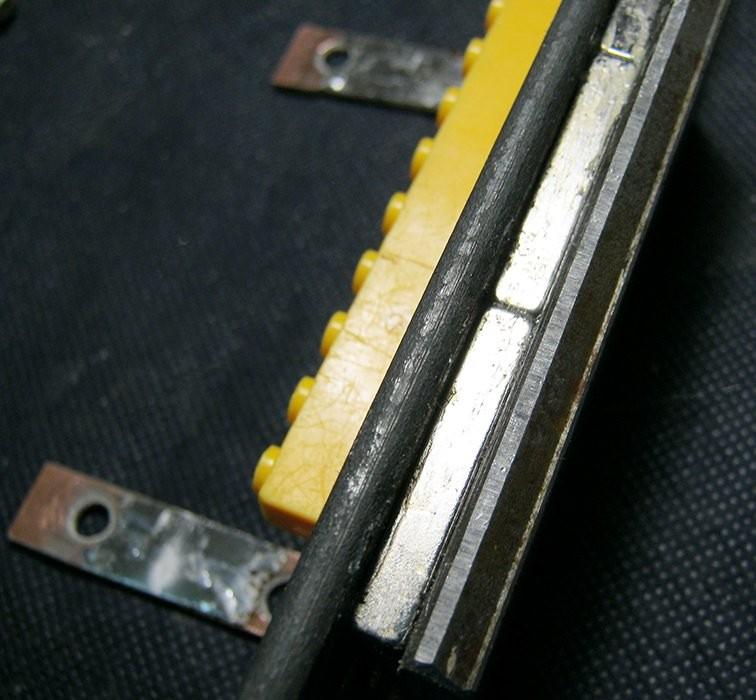

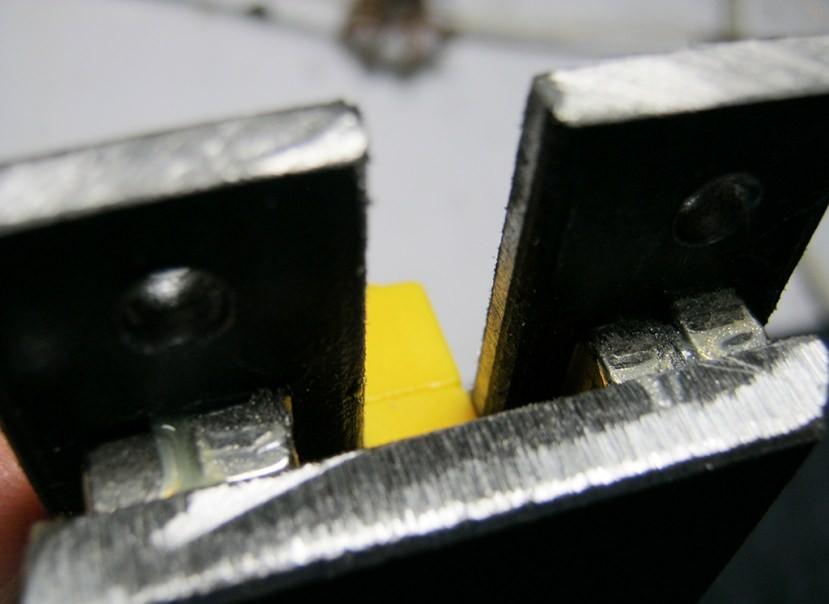

Что бы направляющие магнитного зазора (мет. полосы) имели нужную ширину и не разбегались во время склеивания я использую полоску от лего (хоть какая-то польза для взрослых):

Магниты.

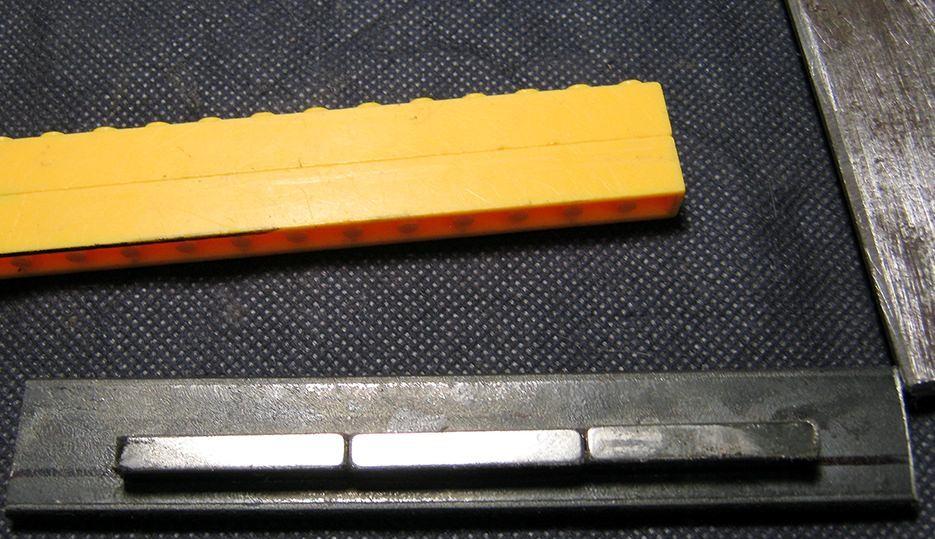

Магниты имеют жуткое свойство сильно отталкиваться друг от друга. Поэтому идём на хитрость: сначала клеим один ряд (три магнита вдоль). За счет сильного притяжения к металлической подошве-основанию их «разбегание» уже не такое сильное и вполне удерживается на момент засыхания обычной прищепкой или зажимом «крокодил».

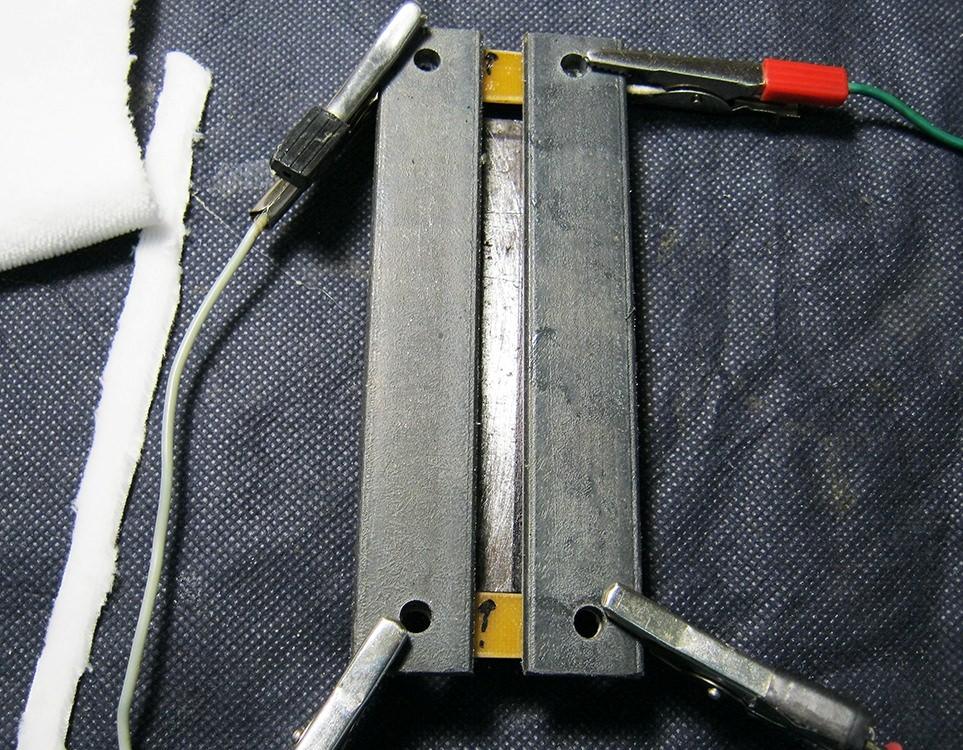

Так же клеим один ряд на другой стороне пищалки. После чего приставляем сразу две полоски к концам нижних магнитов (с громким «КЛАЦ»!) и сдвигаем вверх. Особенно это легко делается, если смазать клеем места касания и последующей фиксации. Пока не засохло спокойно выравниваем.

А вот вторые ряды магнитов мы клеим уже после вышеупомянутой процедуры:

Добавляем немного клея в зазор (на фото магниты уже вставлены) и ориентируя правильным образом (магнит норовит выскочить из пальцев), с усилием вставляем его. В последний момент магнит неожиданно для нас сам заскочит внутрь (благодаря наличию железа сверху и снизу притяжение окажется сильнее силы отталкивания). Останется вставить таким же образом оставшиеся два магнитика и поправить деревянной палочкой весь ряд. Затем аналогичным образом собрать и склеить другую сторону пищалки.
