Изготовитель: Япония, 1977 год.

Yamaha B-3: характеристики и описание стереоусилителя

Yamaha B-3 — это классический пример японского Hi-Fi оборудования конца 70-х годов, сочетающий надежную схемотехнику и качественное исполнение. Этот усилитель занимает достойное место в линейке продукции Yamaha того периода, предлагая пользователям чистое и мощное звучание. Для тех, кто ищет аналогичные решения от производителя, стоит обратить внимание на Yamaha B-1, который также отличается высокой надежностью.

Технические характеристики:

Электрические параметры усилителя

Диапазон усиливаемых частот: 5 – 100000 Гц

Выходная мощность на канал при нагрузке:

4 Ом: 70 Вт

8 Ом: 70 Вт

16 Ом: 45 Вт

Демпинг фактор: 80

Гармонические искажения в диапазоне 20-20000 Гц и нагрузку 8 Ом: 0,007%

Интермодуляционные искажения на нагрузке 8 Ом: 0,007%

Входная чувствительность/импеданс: 1 В/25 кОм

Потребляемая мощность от сети: 190 Вт

Габариты и вес

Габаритнче размеры (ШхВхГ): 200х193х407 мм

Вес: 16,2 кг

Описание и схемотехника

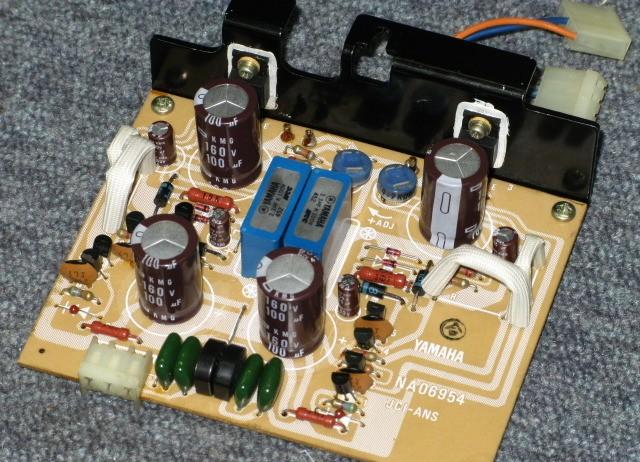

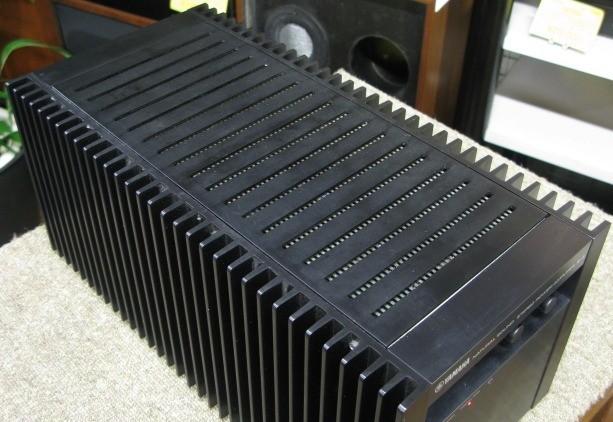

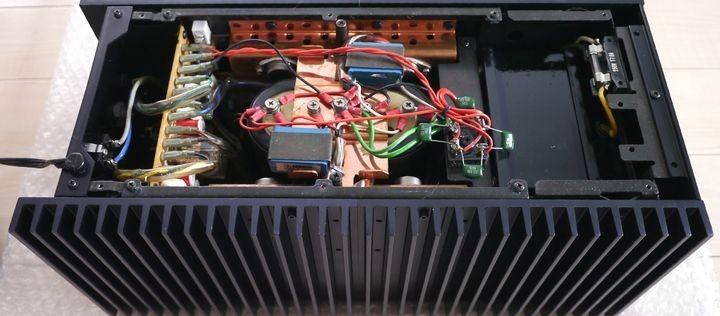

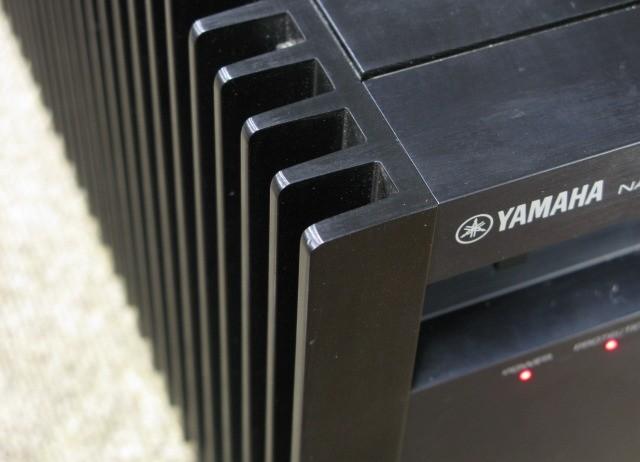

Корпус усилителя построен на стальном шасси. Боковые радиаторы являются стенками. Трансформатор расположен возле передней панели, за ним установлены два электролитических конденсатора блока питания емкостью 27000 мкФ/63 В. Параллельно электролитическим стоят неполярные емкостью 10 мкФ. На радиаторах закреплены платы усилителя мощности, которые закрыты медной пластиной толщиной 2,5 мм.

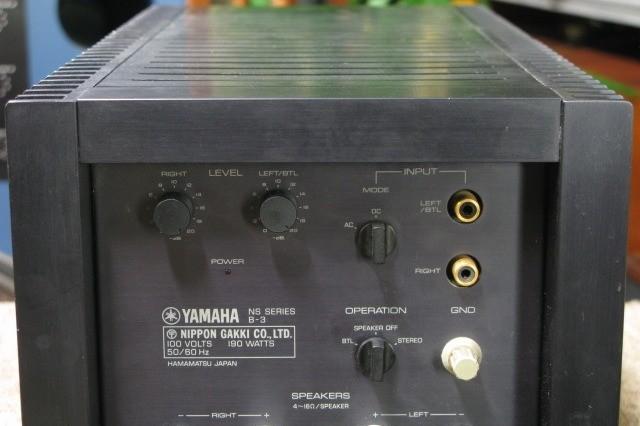

На передней панели расположена кнопка включения, регуляторы громкости правого и левого канала и громкость в режиме моно. Усилитель может работать как в стерео варианте, так и в моно. На задней панели имеется переключатель режимов. В моно режиме усилитель выдает 140 Вт. Усилитель оснащен защитой от постоянного напряжения на выходе. Клеммы позолоченные.
