Yamaha MX-10000: характеристики и описание легендарного усилителя мощности

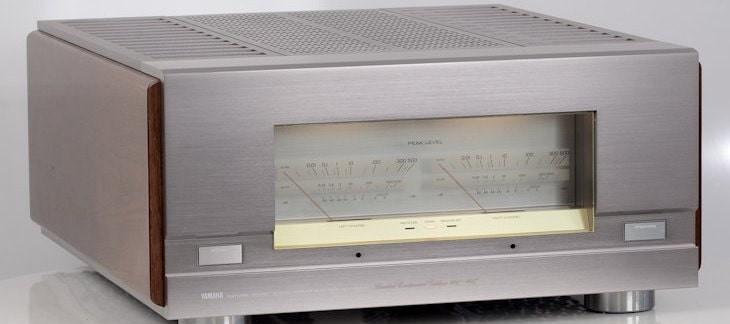

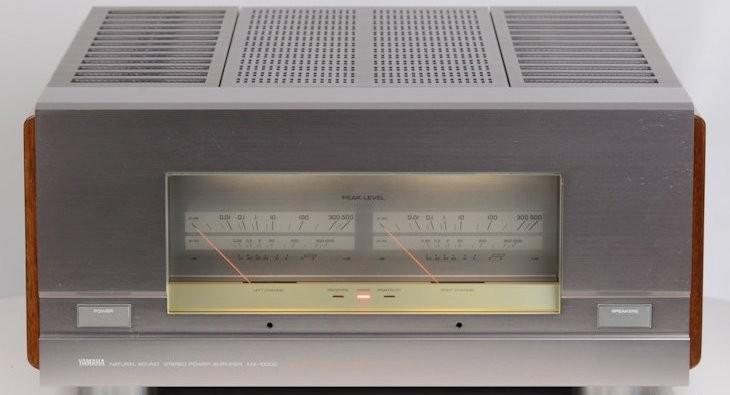

Легендарный японский усилитель мощности Yamaha MX-10000 выпускался с 1987 года. Это устройство стало вершиной инженерной мысли Yamaha того времени, представляя собой мощный усилитель класса А, который входил в эксклюзивную систему Hi-Fi класса High-End. Модель шла в комплекте с предварительным усилителем CX-10000, CD-плеером CDX-10000 и фонокорректором HX-10000, образуя эталон звуковоспроизведения 80-х годов. Для ценителей аналогового звука этот аппарат является таким же желанным приобретением, как и культовые Yamaha NS-1000.

Технические характеристики Yamaha MX-10000

Устройство демонстрирует выдающиеся параметры, недоступные большинству современных аналогов благодаря работе в чистом классе А:

Инновационная технология HC Class A

Главным технологическим прорывом Yamaha MX-10000 стала внедренная в него цепь Yamaha HC Class A. Этот инновационный класс А решает главную проблему традиционных усилителей: при превышении тока нагрузки над током холостого хода обычные усилители переходят в нелинейный класс AB, что ухудшает качество звука. Технология HC Class A устраняет этот недостаток, обеспечивая прозрачное и детализированное звучание при любой громкости.

Характеристики:

Частотная характеристика: 2 – 300000 Гц

Завал АЧХ на краях рабочего диапазона частот: -2 дБ

Номинальная выходная мощность на канал в диапазоне 20-20000 Гц:

250 Вт/8 Ом (0,001% THD)
300 Вт/6 Ом (0,001% THD)
400 Вт/4 Ом (0,002% THD)

Динамическая выходная мощность на канал на частоте 1 кГц:

350 Вт/8 Ом
450 Вт/6 Ом
600 Вт/4 Ом
900 Вт/2 Ом
1200 Вт/1 Ом

Коэффициент демпфирования: 1000 (1 кГц/6 Ом)

Входная чувствительность: 1,5 В

Входное сопротивление: 25 кОм

Общий коэффициент гармонических искажений в диапазоне 20-20000 Гц: 0,0005% (150 Вт/6 Ом)

Отношение сигнал/шум с коррекцией IHF-A: 132 дБ

Остаточный шум с поправкой IHF-A: 10 мкВ

Разделение каналов в диапазоне 20-20000 Гц: 90 дБ

Питание (50/60 Гц): ∼100 В

Потребляемая мощность: 600 Вт

Внешние размеры (ШxВxГ): 475х220х543 мм

Вес: 43 кг

Описание:

Единственный недостаток работы класса A был окончательно устранен благодаря цепи Yamaha HC Class A. Ранее при токе нагрузке, более чем вдвое превышающий ток холостого хода, усилитель начинал нелинейную работу класса AB, что в свою очередь, вызвало небольшое ухудшение качественных характеристик звука, которые демонстрирует чистую работу класса А.

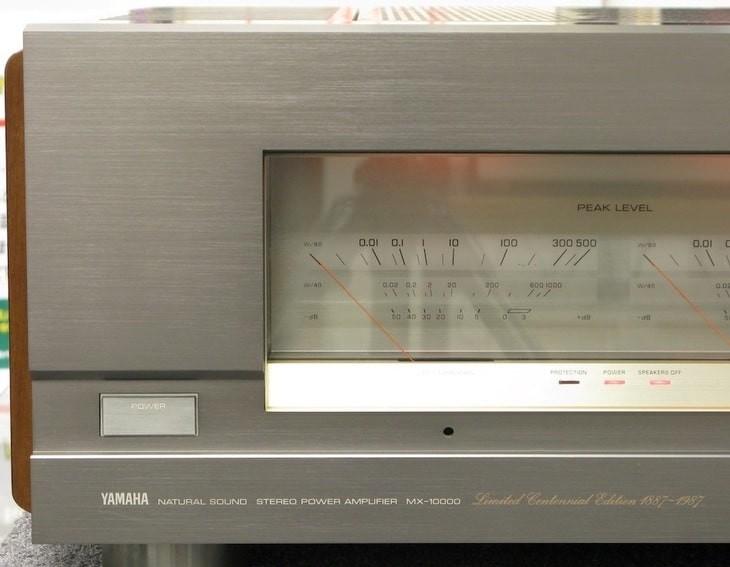

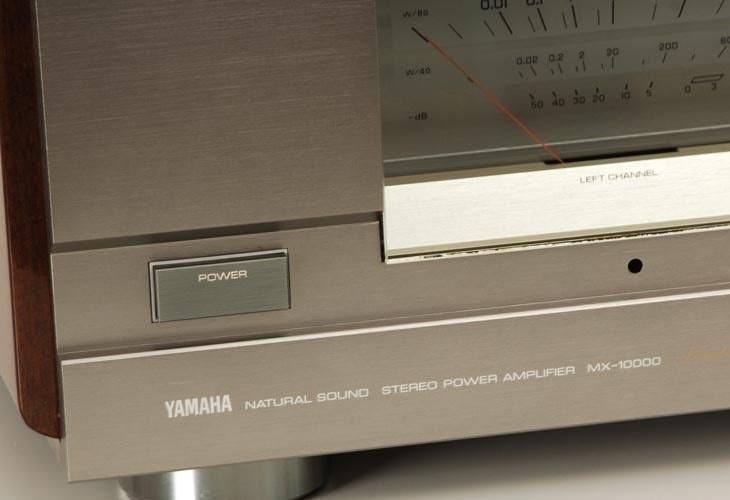

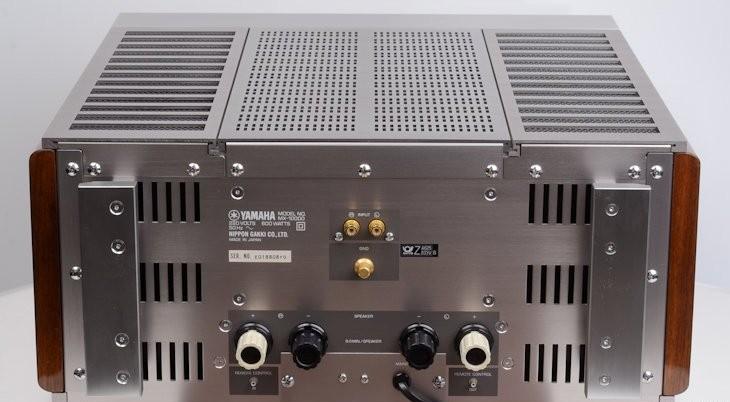

MX-10000 изготовлен из очень жесткого немагнитного материала. Передняя панель алюминиевая толщиной 13 мм. Вес и конструкция винтов были тщательно проанализированы, чтобы обеспечить нужную жесткость. Толщина основания охлаждающего ребра радиатора была объединена, чтобы получить цельный радиатор. Толстые боковые панели из орехового дерева.

Поскольку схема HC класса A не включает в себя точки разрыва, как это делают обычные усилители, она способна выполнять работу класса A, сохраняя при этом линейность ввода-вывода, если позволяют возможности устройств входного/выходного каскада и источника питания. Схема HC класса A проста и состоит всего из двух двойных транзисторных схем. Не существует внутренних обходных цепей или цепей обратной связи. Схема HC класса A идеально преобразует входной ток в положительные и отрицательные гиперболические характеристики на высокой скорости.

Yamaha MX-10000 постоянно обеспечивает чистую работу класса A без переключения и отключения для всех областей питания и для любой нагрузки. В любой рабочей точке схема HC Class A обеспечивает линейную составную характеристику N CH и P CH на заключительной стадии. Таким образом, вместе с положительными и отрицательными гиперболическими характеристиками обеспечивается работа класса A при работе с большим токовым выходом с превосходным динамическим диапазоном мощности.

Эксклюзивная серия Yamaha MX-10000:

В усилителе применено восемь высокомощных полевых МОП-транзисторов (четыре пары Toshiba 2SJ123 и 2SK442) для обеспечения работы HC-цепи класса A при низкой нагрузке. Эти транзисторы разработаны специально для MX-10000, позволяют работать с большими токами и высокой скоростью. Транзисторы управляются с помощью управления несколькими несущими, что приводит к превосходным характеристикам усиления в широком диапазоне без каких-либо проблем, вызванных переключаемыми искажениями.

Эксклюзивная серия Yamaha MX-10000:

В дополнение к схеме HC класса A имеется усилитель напряжения перед, который усиливает напряжение очень слабых входных сигналов, напрямую подключенных к входным клеммам, обеспечивая работу класса A так же, как и в выходном каскаде. Это означает высокую пропускную способность – 500 В/мкс на этом этапе и усиление 30 дБ, что снижает негативные эффекты из-за шума. Более того, при низком импедансе значительно улучшаются противошумные характеристики. Результатом является исключительно чистое усиление большой мощности с искажением 0,0005% и отношением сигнал/шум в 132 дБ.

MX-10000 включает в себя буферные усилители мощности, которые обеспечивают мощность, необходимую для выходных каскадов класса A с силовыми МОП-транзисторами. Эта конфигурация класса A с использованием оригинальных двойных усилителей Yamaha решает проблемы перегрева, которые могут возникнуть во время работы. Для быстрой подачи большой выходной мощности на выходной каскад в буферных усилителях мощности используются мощные транзисторы большой мощности, по 12 штук в каждом канале (Sanken’s 2SA1216 и 2SC2922). Поскольку в этой конфигурации с двумя усилителями класса A используется не токовое заземление, нестабильность работы усилителя из-за протекания тока в землю устраняется.
