Усилитель YES-3.2 на LT1210: характеристики и обзор

Усилитель YES-3.2 — это высококачественная конструкция на базе одной микросхемы LT1210 и полевых транзисторов (Mosfet), способная выдавать до 100 Вт мощности на нагрузку 4 Ом. Ключевая особенность проекта, разработанного Геннадием Брагиным, — экстремально низкий коэффициент нелинейных искажений (КНИ) в диапазоне 0,002–0,003% и высокая скорость нарастания выходного сигнала более 200 В/мкс. Для тех, кто ищет альтернативы, рекомендуем ознакомиться с усилителем Брагина мощностью 80 Вт, который использует другую топологию, но демонстрирует схожие принципы построения.

Принципиальная схема и компоненты

В основе конструкции лежит операционный усилитель LT1210, который обеспечивает превосходную линейность и стабильность работы. Использование выходных каскадов на полевых транзисторах позволяет достичь высокой токовой отдачи при минимальных искажениях. Схема отличается простотой сборки и высокой надежностью, что делает её популярной среди аудиофилов-самоделочников.

Для сравнения с другими решениями на операционных усилителях, можно изучить усилитель на микросхеме К174УН7, который представляет собой более классический отечественный подход к построению НЧ-тракта.

Осциллограммы и измерения

Ниже представлены результаты измерений осциллографом, подтверждающие заявленные технические характеристики. Графики демонстрируют чистую форму сигнала даже на высоких частотах и мощностях.

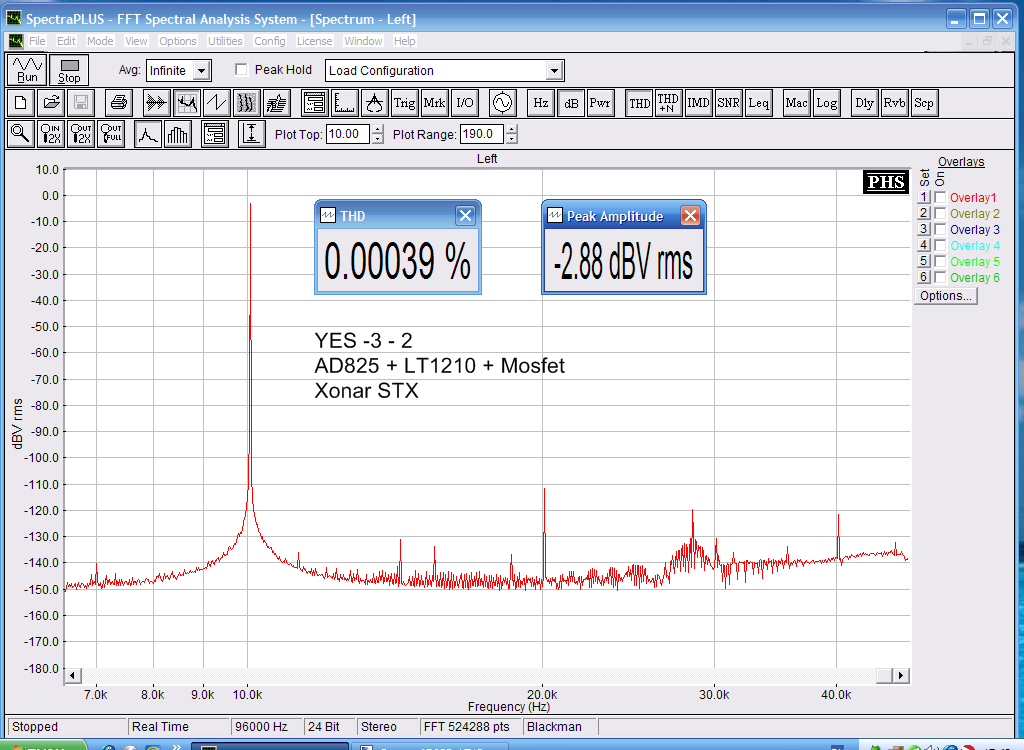

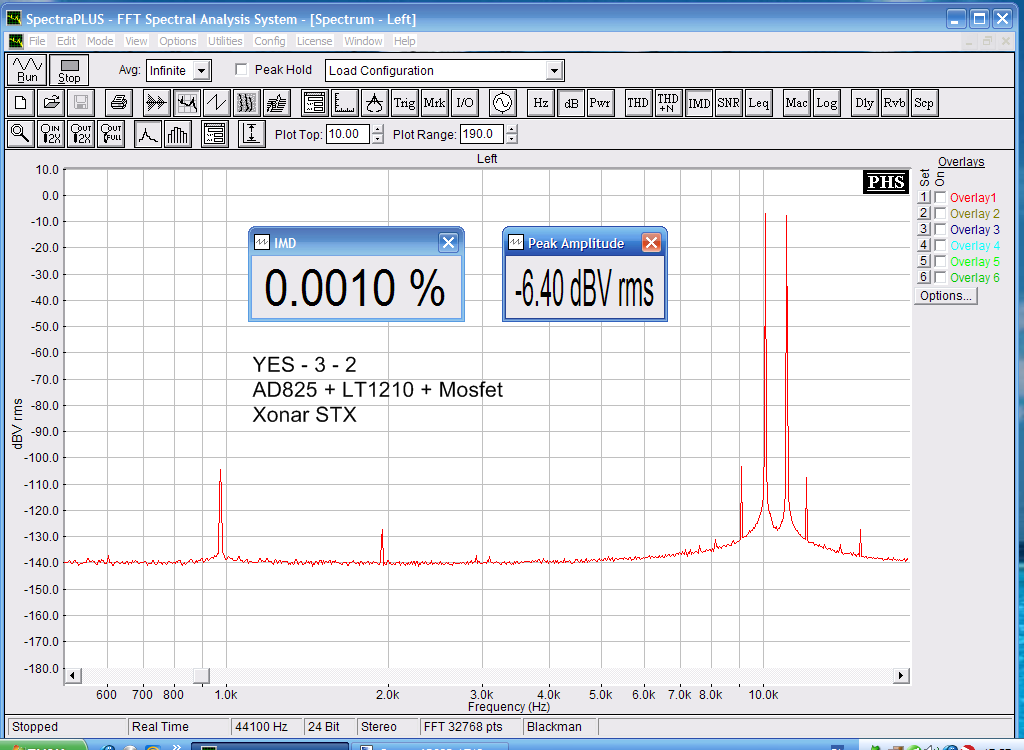

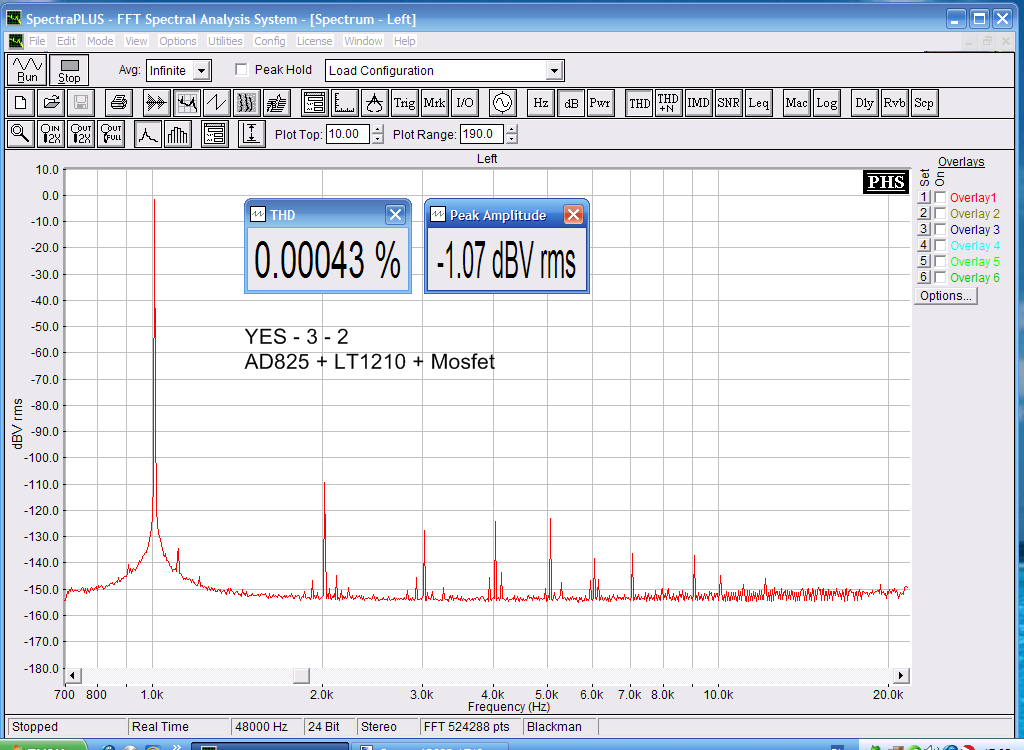

Осциллограммы:

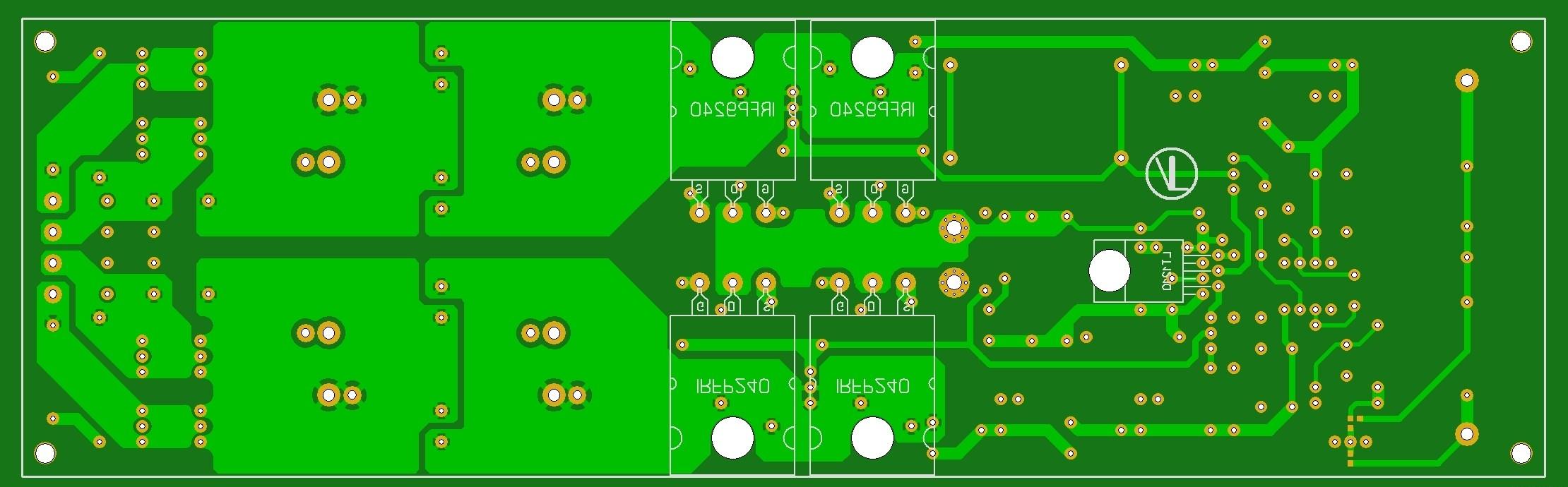

Печатная плата и особенности сборки

Для упрощения процесса изготовления разработана печатная плата (PCB). Ниже представлены фото готового изделия. Обратите внимание на важное примечание от автора платы (LepekhinV): номинал резистора R22 необходимо изменить на 10 Ом для корректной работы схемы.

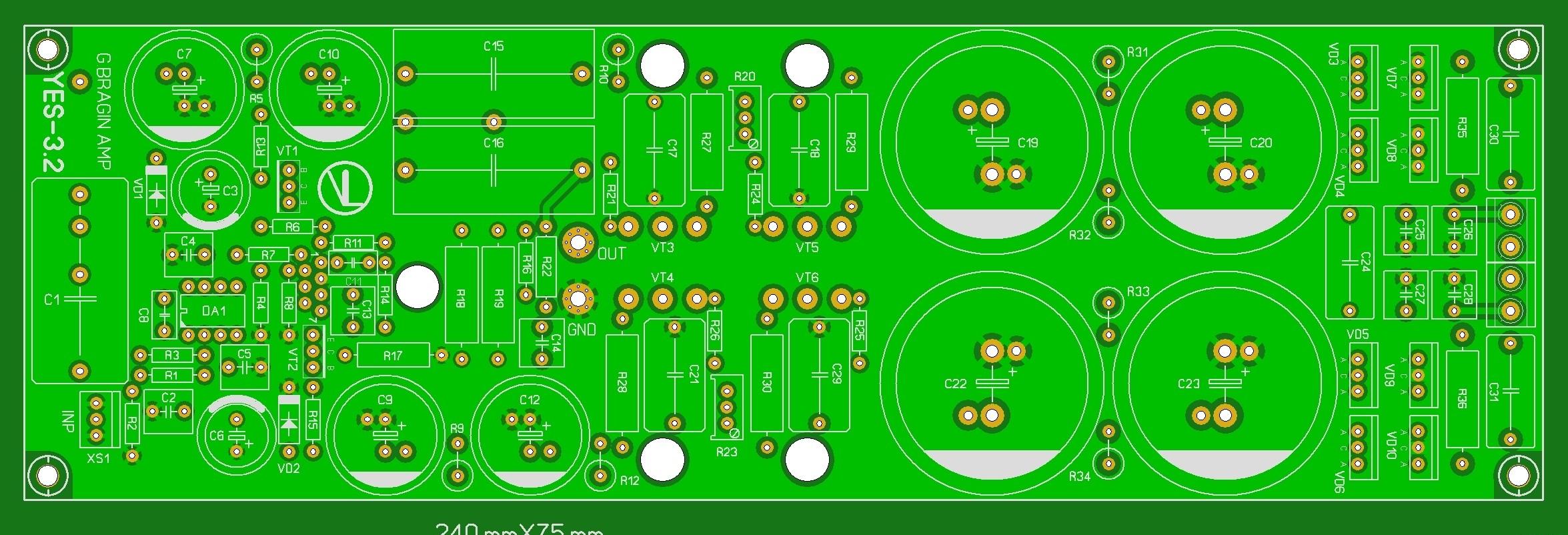

Печатная плата от LepekhinV:
(номинал резистора R22 необходимо изменить на 10 Ом)

Если вас интересует более сложная, но термостабильная конструкция, рекомендуем обратить внимание на термостабильный усилитель мощности, который решает проблему дрейфа рабочих точек при нагреве.
