Громкоговоритель 1А-2 «Кинап» — это мощный рупорный динамик, разработанный для стационарных кинотеатров и профессиональных звуковых систем. Изготовителем выступает завод . Устройство отличается надежной конструкцией и специфическим звучанием, характерным для рупорных систем. Ниже приведены подробные технические характеристики и описание конструкции динамика.
Назначение: применение в комплекте с рупором различной формы в стационарных кинотеатрах. По внешней конструкции динамик схож с моделями и , однако имеет свои конструктивные особенности. Для создания глубокого баса в составе системы часто используется активный сабвуфер.
Технические характеристики
- Номинальная мощность: 10 Вт
- Внешние размеры: 225х225х170 мм
- Вес: 10,6 кг
Конструкция и описание

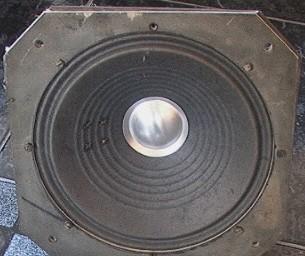

В центре цельнолитого, бесшовного, концентрически гофрированного диффузора после сборки вклеивается алюминиевая полусфера. Она выполняет две функции: защищает зазор магнитной цепи от попадания пыли и опилок, а также улучшает воспроизведение высоких частот, сохраняя правильную цилиндрическую форму звуковой катушки. Край диффузора гофрирован и служит подвесом (гофрой). Центрирующая шайба изготовлена из бакелизированной редкой материи.
Звуковая катушка 1А-2 наматывается на основание из пергамента в два слоя. В зазоре она центрируется на заводе с помощью специального шаблона. Повторное центрирование на местах рекомендуется проводить только в специализированных мастерских, так как есть риск повредить подвижную систему. В качестве примера более современного решения можно рассмотреть динамик 10 ГД-20 «Кинап».

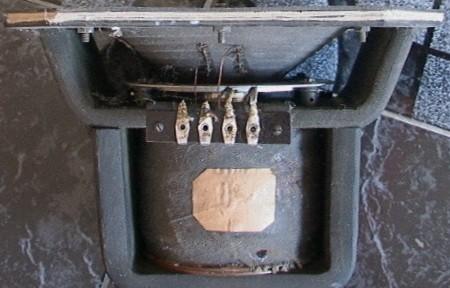

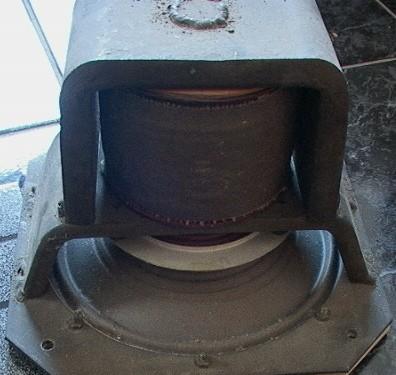

Магнитная система выполнена в виде скобы. Увеличенный размер магнитной системы необходим для создания высокой напряженности поля в зазоре. Фланец магнитной системы, помимо основной функции, служит диффузородержателем. К диффузородержателю крепится литая алюминиевая деталь, формирующая акустическую камеру перед диффузором. Эта камера служит для крепления головки к рупору и ограничивает амплитуду колебаний диффузора, что критично для рупорных громкоговорителей.
Для обеспечения качественного звучания всей аудиосистемы важно правильно подобрать усилитель, например, усилитель «ОМ 2».
Фото прислал Прохор77
