Светодинамическое устройство Дельта-01: характеристики и описание

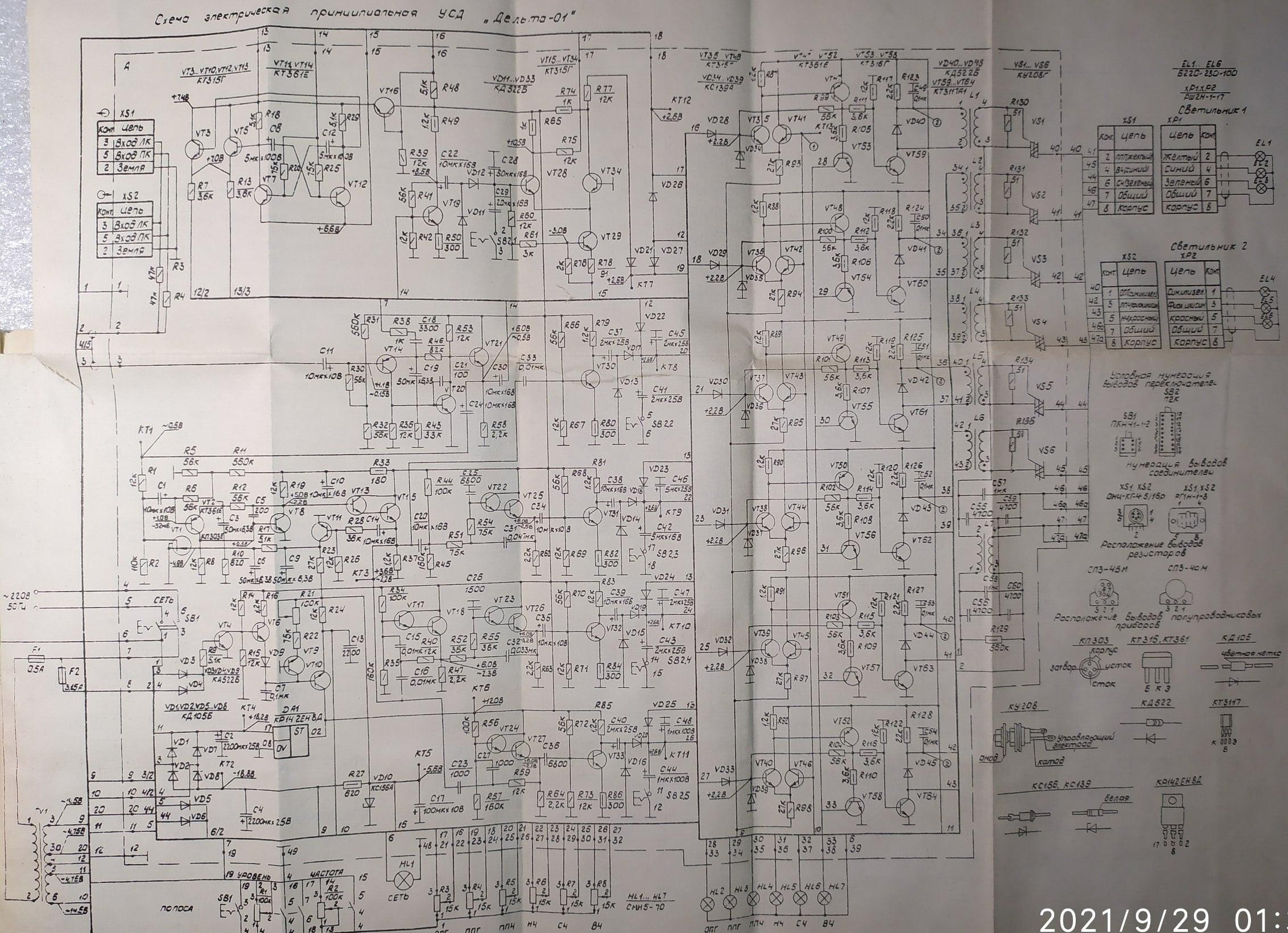

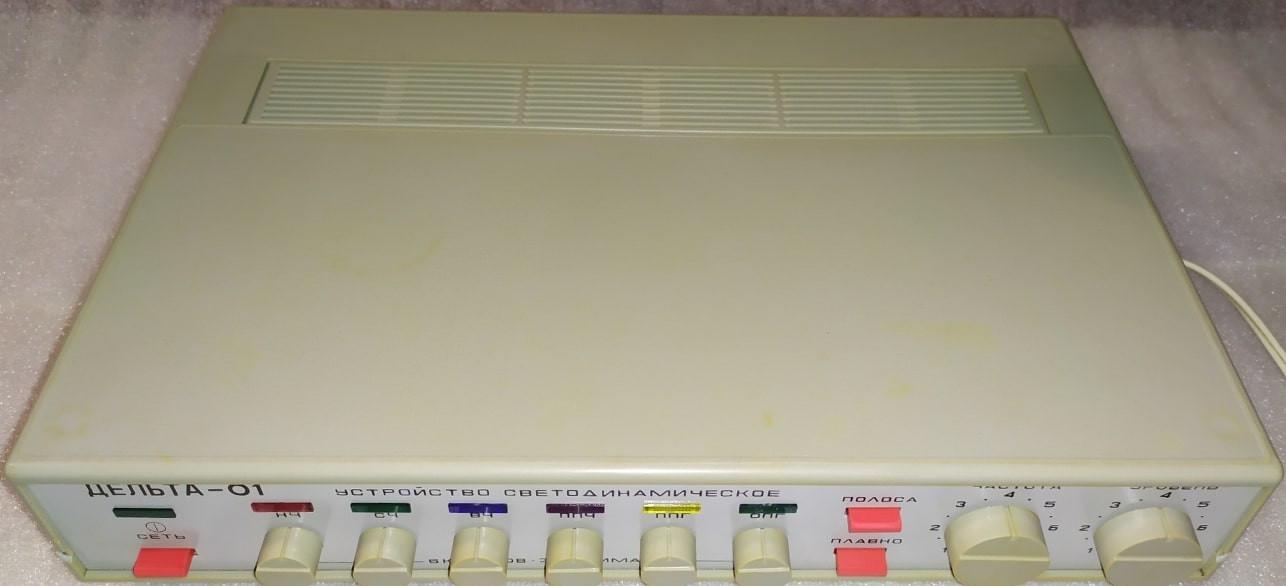

Дельта-01 - устройство светодинамическое

Светодинамическое устройство Дельта-01 выпускал Каневский электромеханический завод “Магнит” с 1987 года. Это легендарное устройство предназначено для сопровождения музыкальных произведений красочными световыми эффектами при совместной работе с электромузыкальными инструментами и любой радиоаппаратурой. Оно является ярким примером советской аудиотехники, сочетающей в себе функциональность и инженерную точность. Для тех, кто интересуется историей советской электроники, полезно будет узнать, что аналогичные подходы к созданию светомузыки применялись и в других устройствах, например, в Электроника-001-стерео.

Технические характеристики Дельта-01

Основные параметры устройства позволяют оценить его возможности при подключении к различным источникам сигнала:

Характеристики:

Чувствительность по входу: 0,2 – 0,3 В

Входное сопротивление: 147 кОм

Время непрерывной работы: 4 ч
Максимальная потребляемая мощность: 600 ВА

Внешние размеры блока управления: 360х252х80 мм

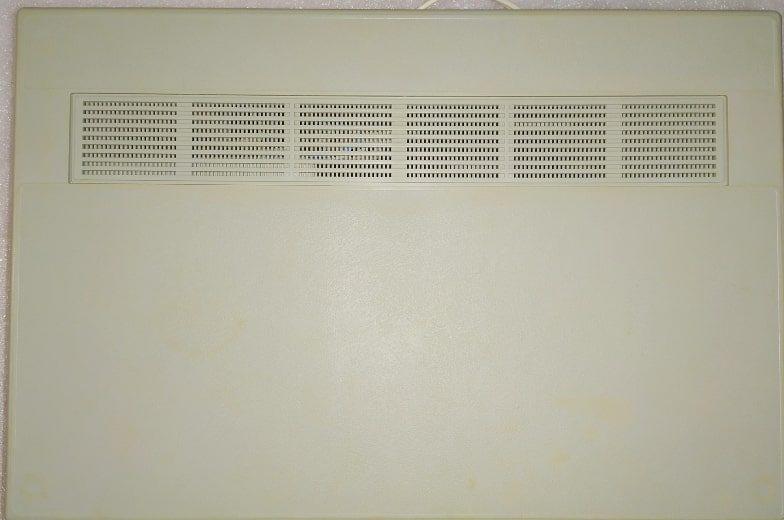

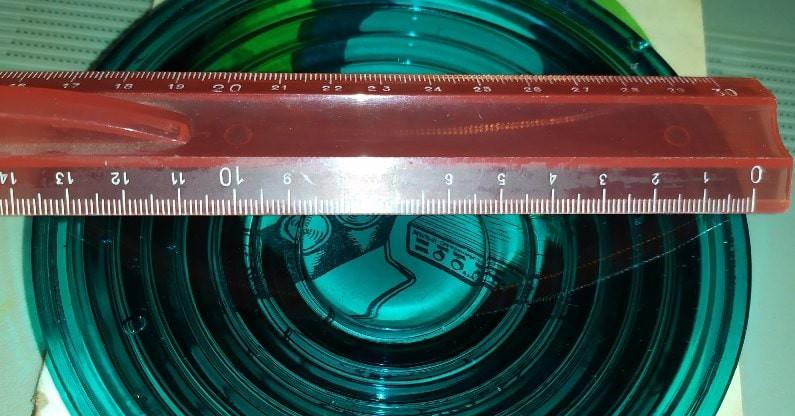

Внешние размеры светильника: 566х255х205 мм

Масса блока управления: 3,34 кг

Масса светильника: 6,21 кг

Применение и принцип работы светомузыки

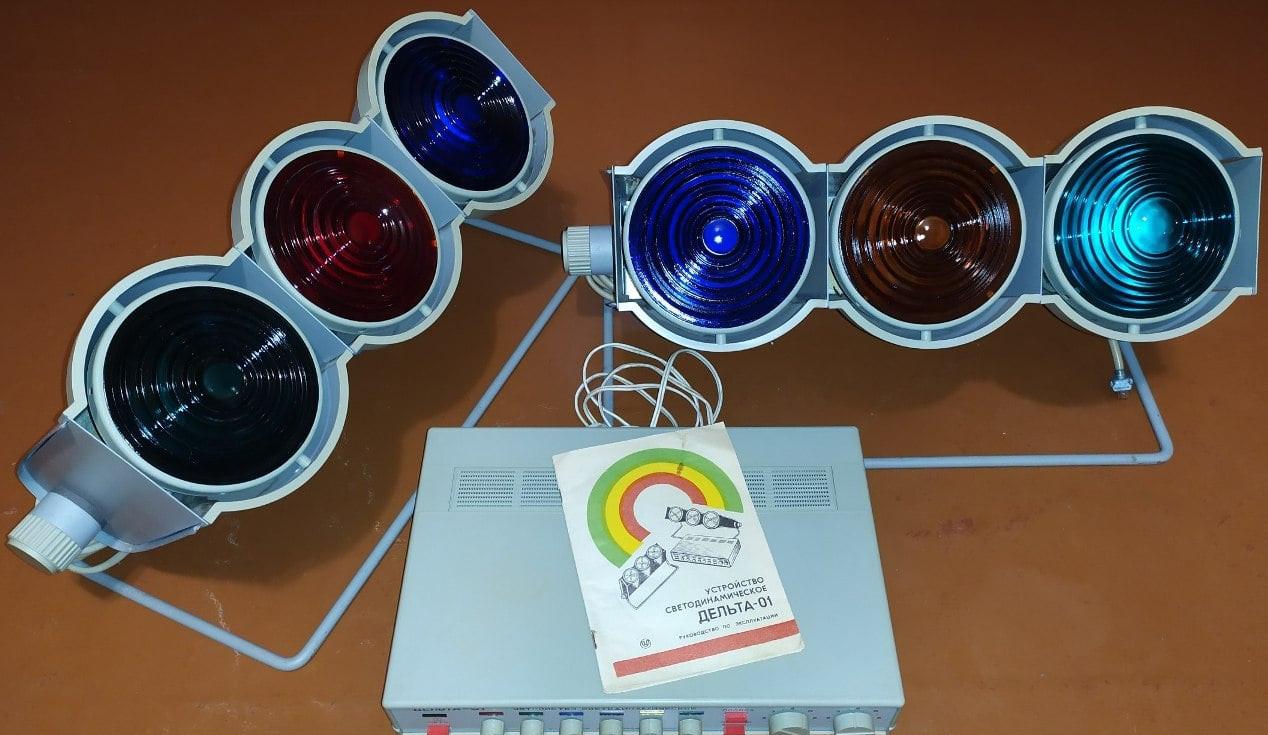

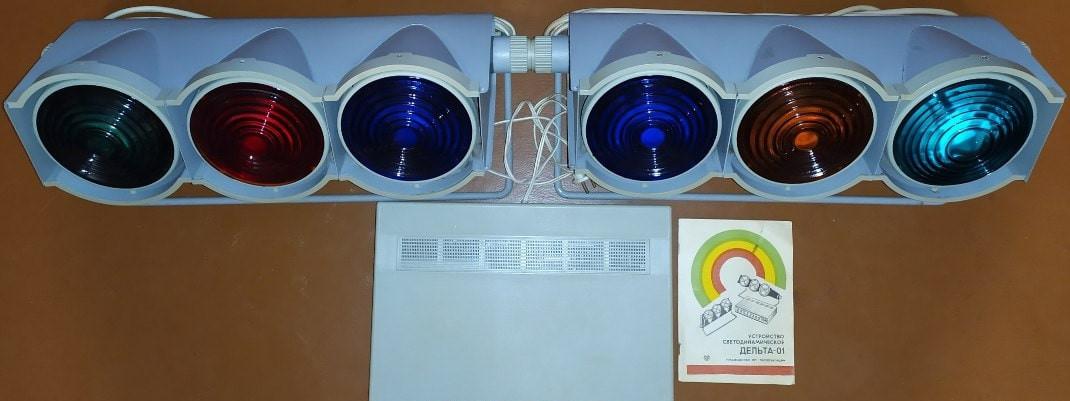

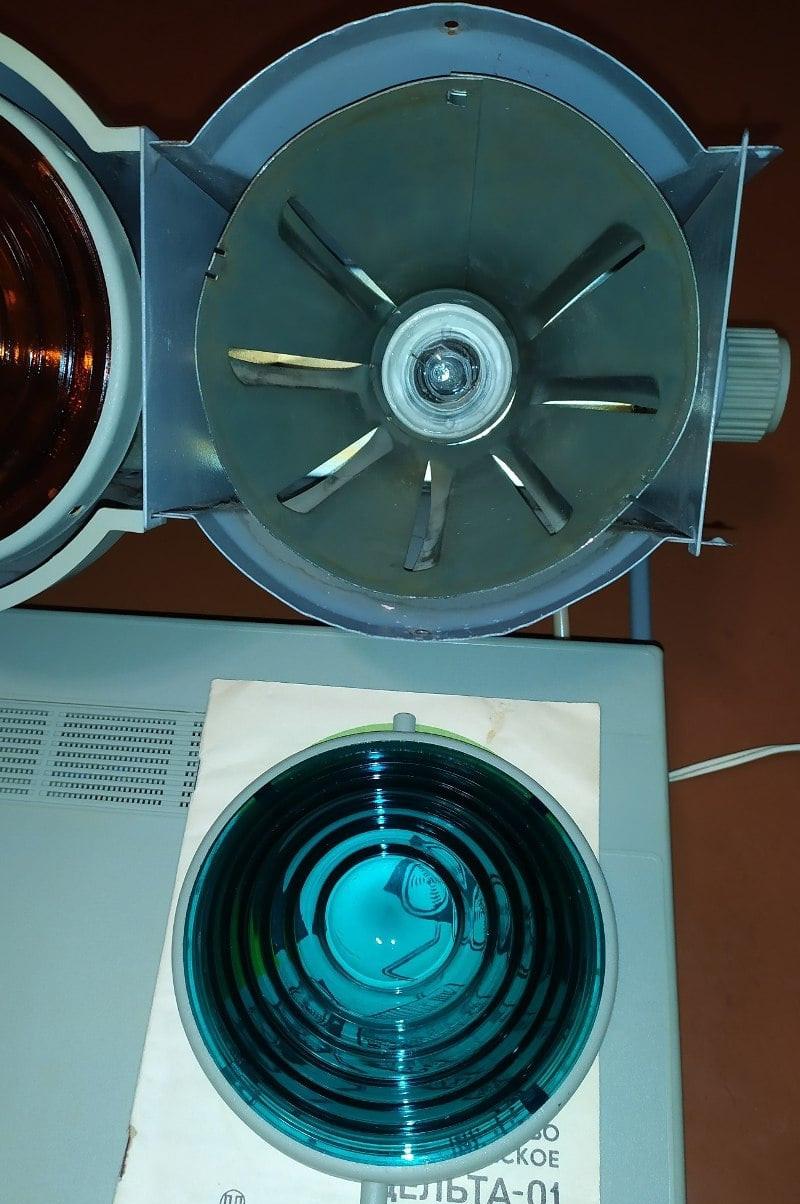

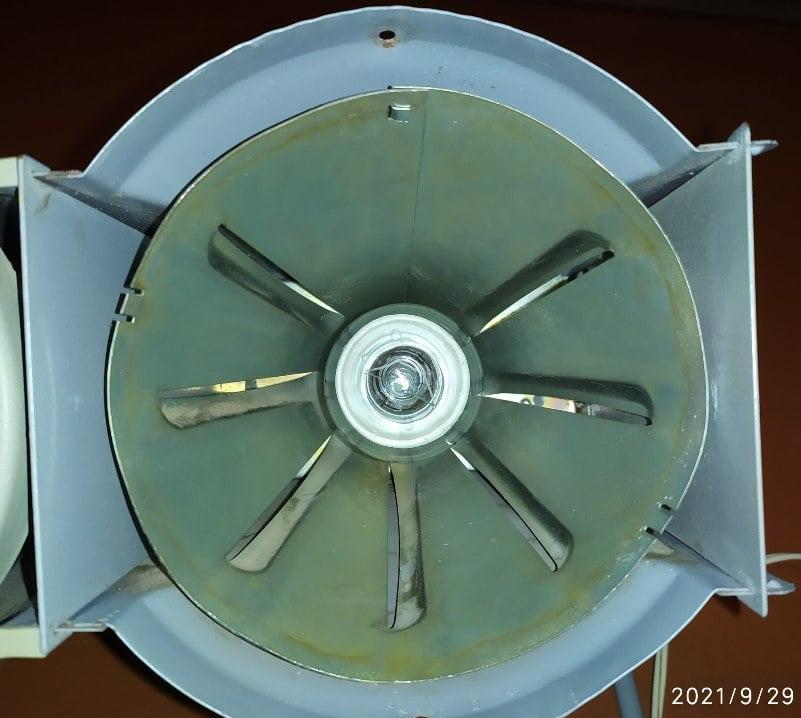

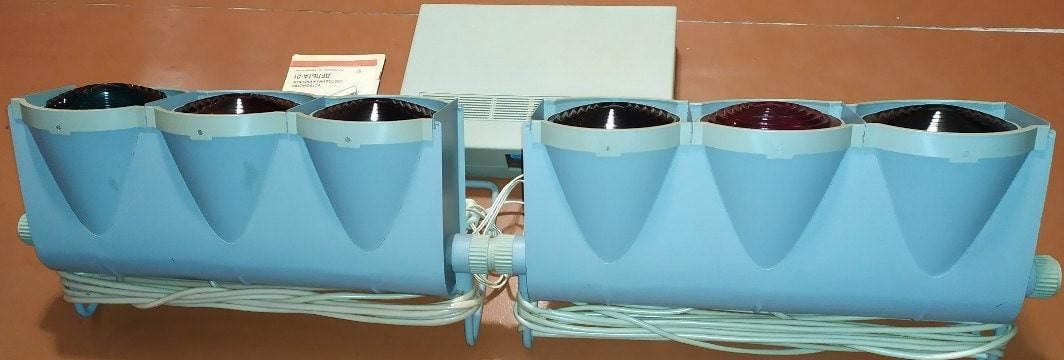

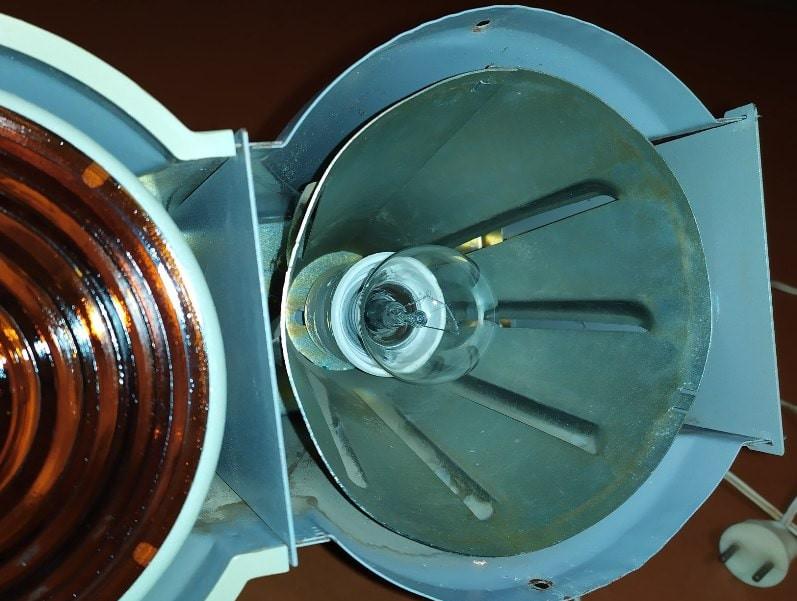

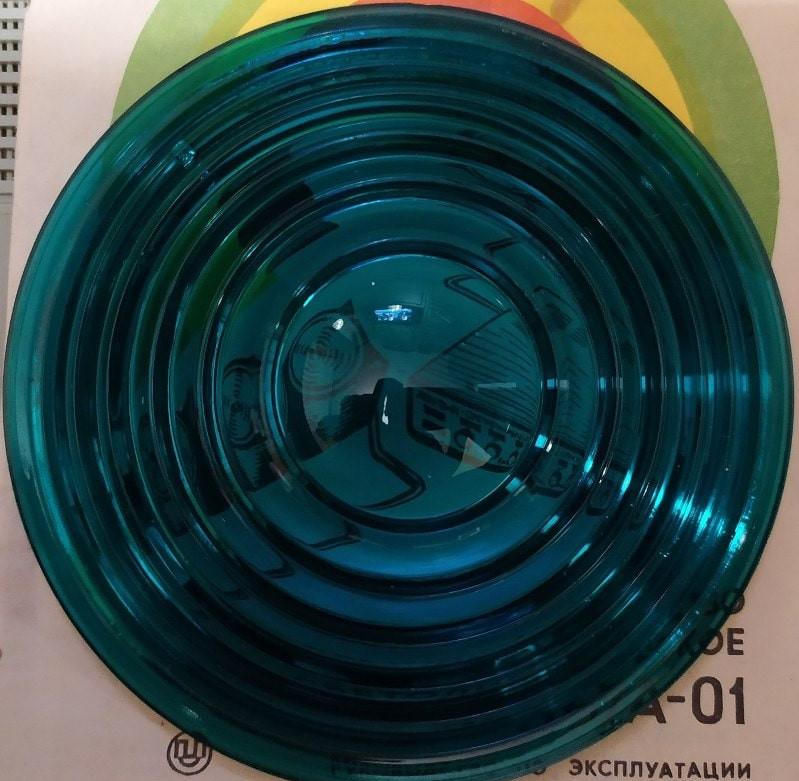

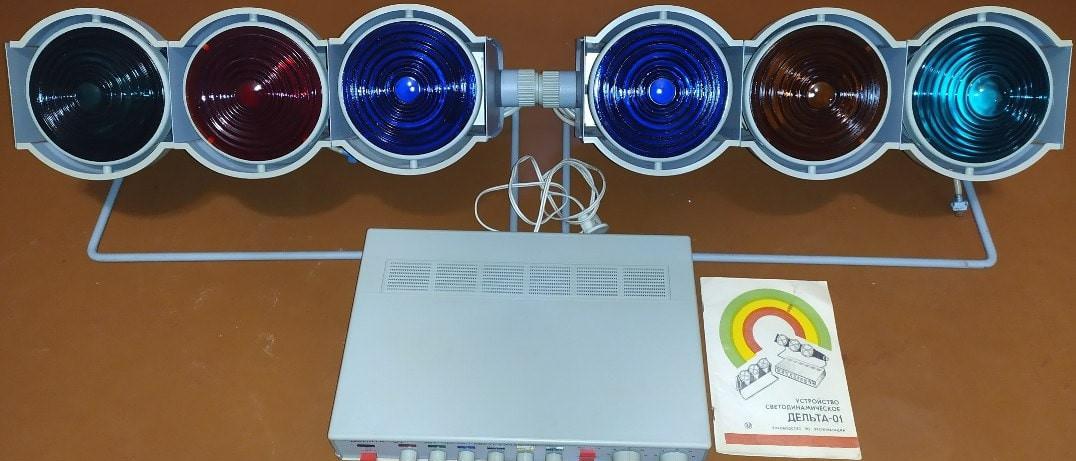

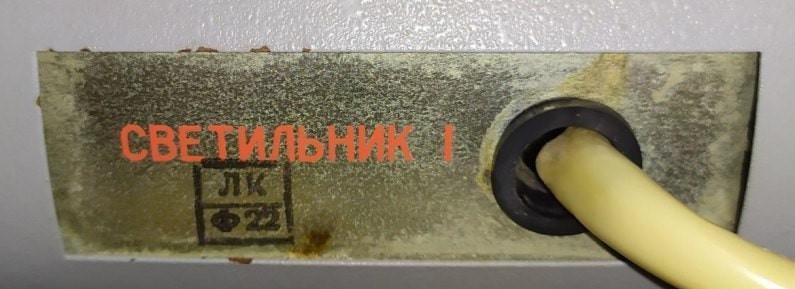

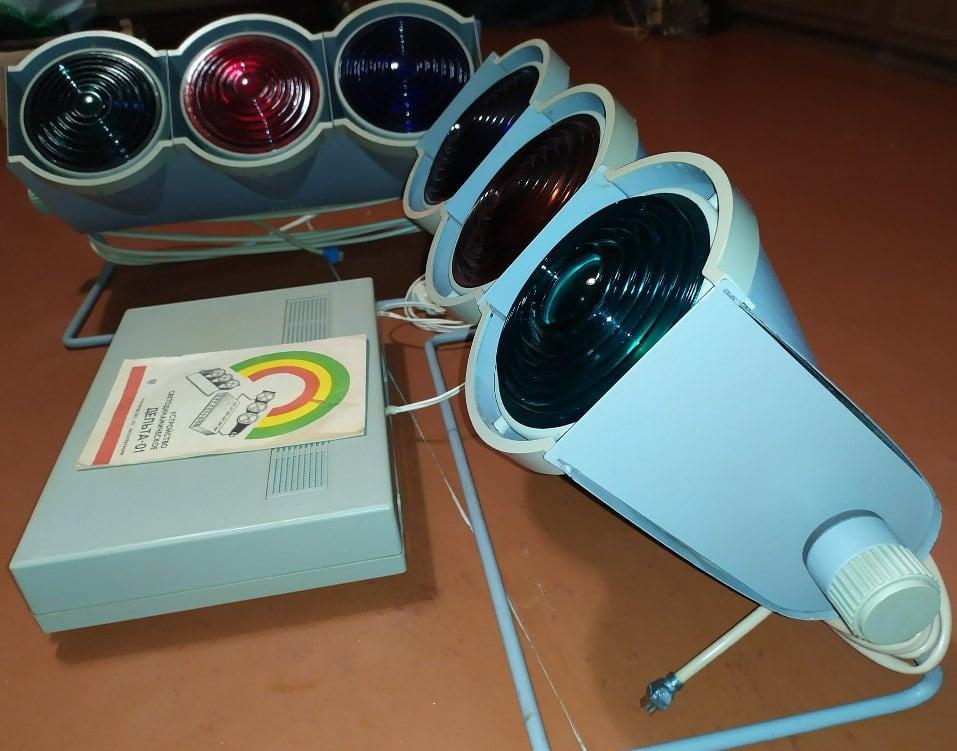

Устройство состоит из блока управления и шести светильников прожекторного типа, конструктивно объединенных по три в два блока. Каждый блок имеет кабель длиной 6,4 м. Вариант установки блоков светильников – настольный. Предусматривается возможность регулировки угла наклона корпусов светильников с использованием двух декоративных винтов. Это позволяет гибко настраивать световую картину под размеры помещения.

Принцип действия основан на частотном разделении входного сигнала на 3 поддиапазона (НЧ, СЧ, ВЧ) и преобразования электрической энергии в световую, а также на преобразовании величины амплитуды частотного входного сигнала в световую энергию. Система работает следующим образом:

НЧ диапазон (20-150 Гц): красный цвет.
СЧ диапазон (350-1200 Гц): зеленый цвет.

ВЧ диапазон (2000 – 20000 Гц): синий цвет.

Такая схема позволяет точно передавать ритм и динамику музыки. Для сравнения, в более сложных акустических системах, таких как GRUNDIG Box 1600b, акцент делается на чистоте звука, тогда как Дельта-01 фокусируется на визуальном восприятии аудиосигнала. Устройство часто использовалось в связке с индикаторами уровня сигнала, подобными индикатору выходной мощности усилителя, что позволяло создавать комплексные световые шоу.

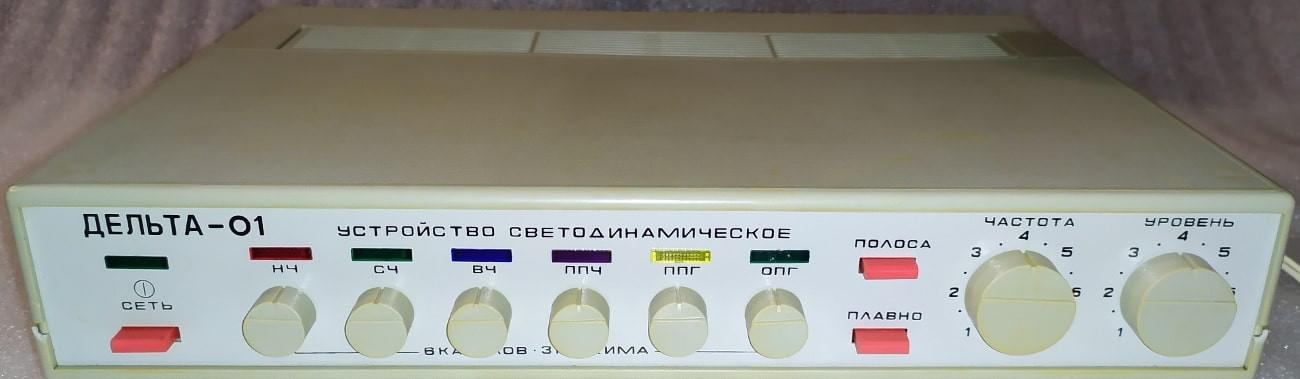

Устройство блока управления

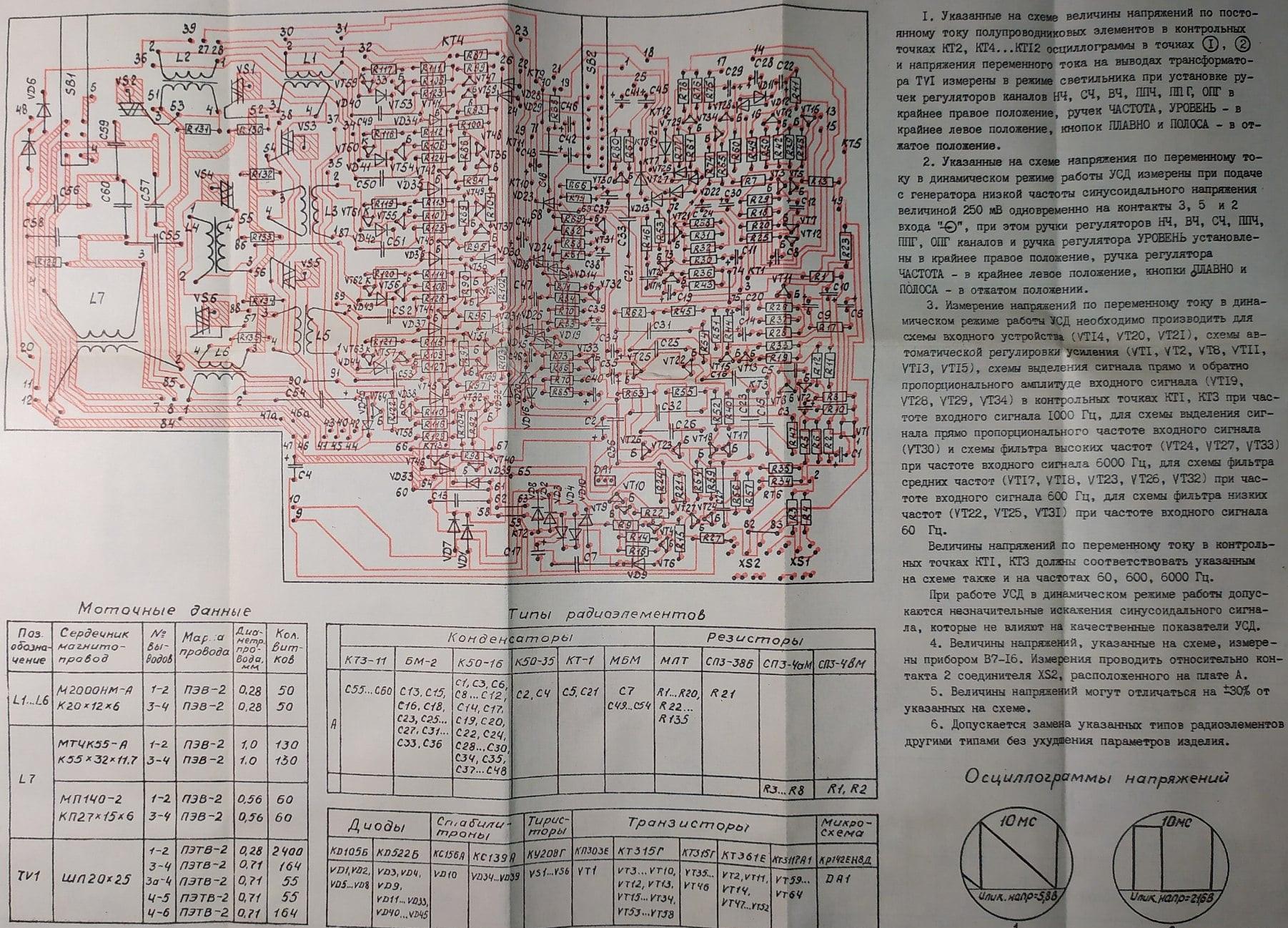

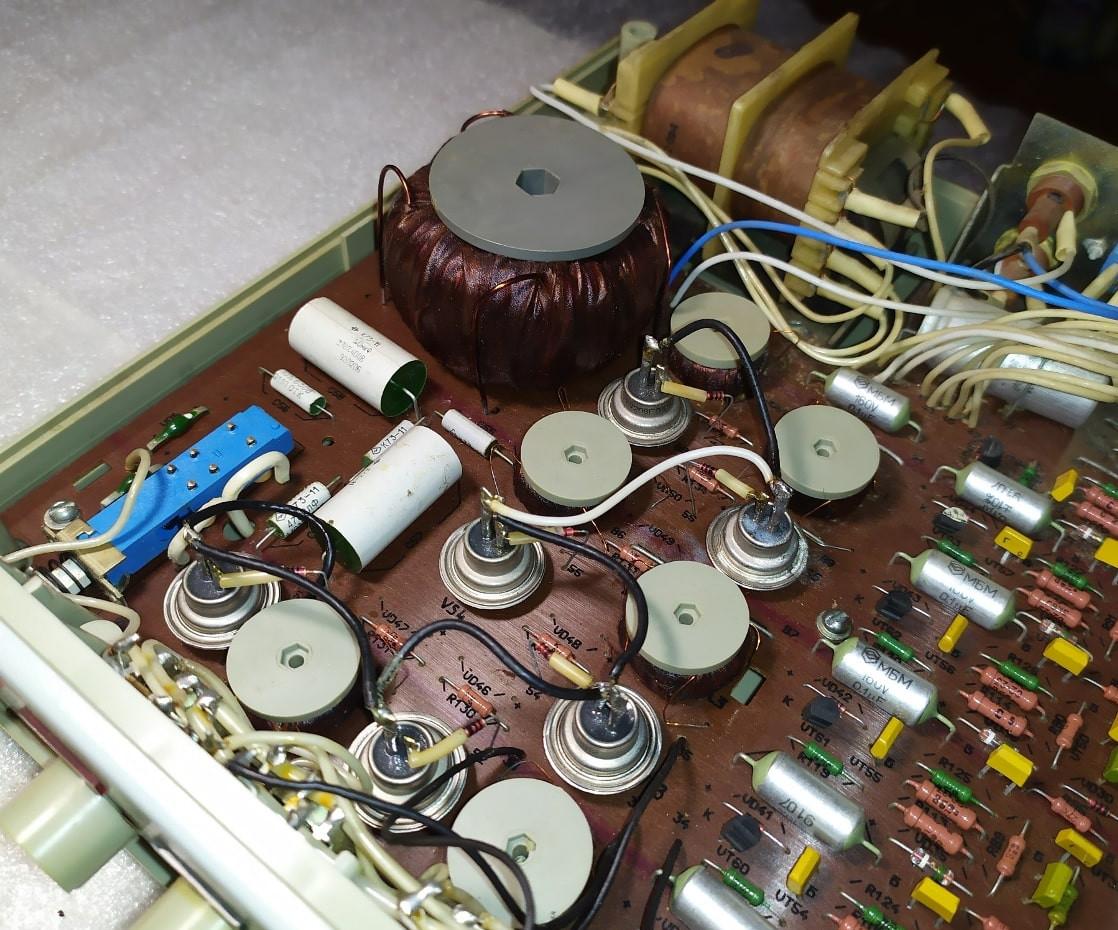

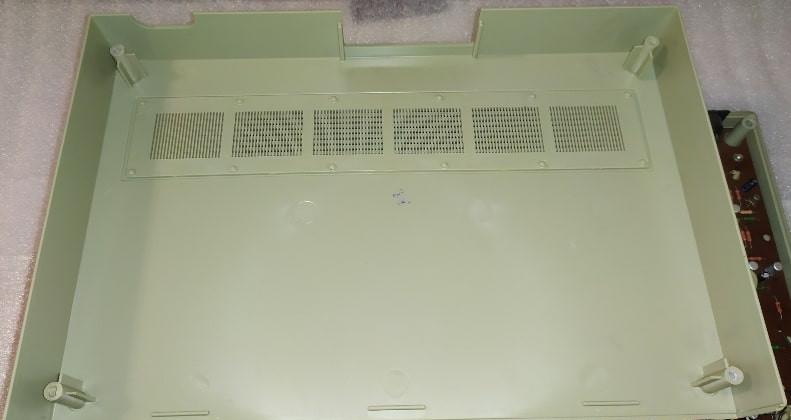

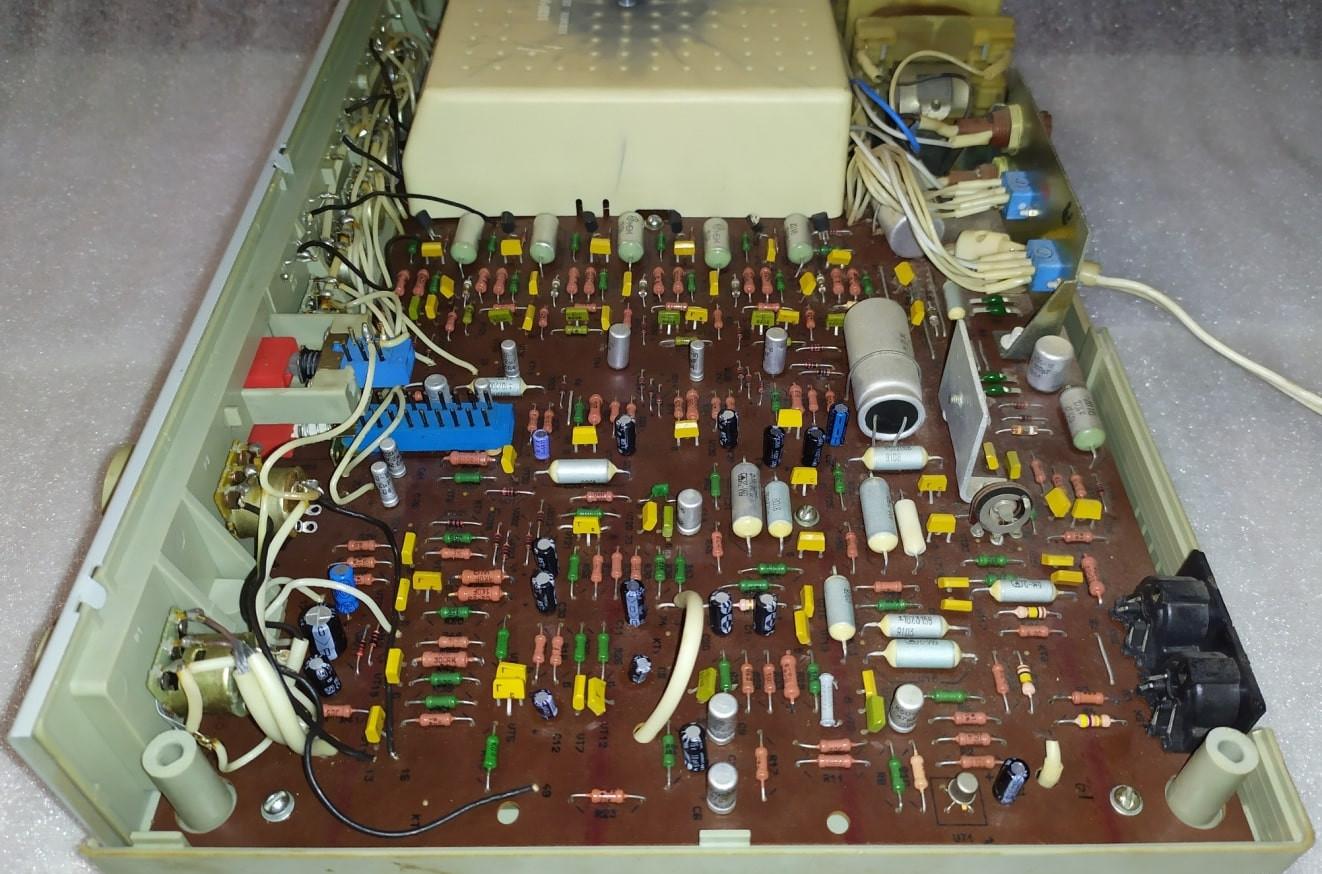

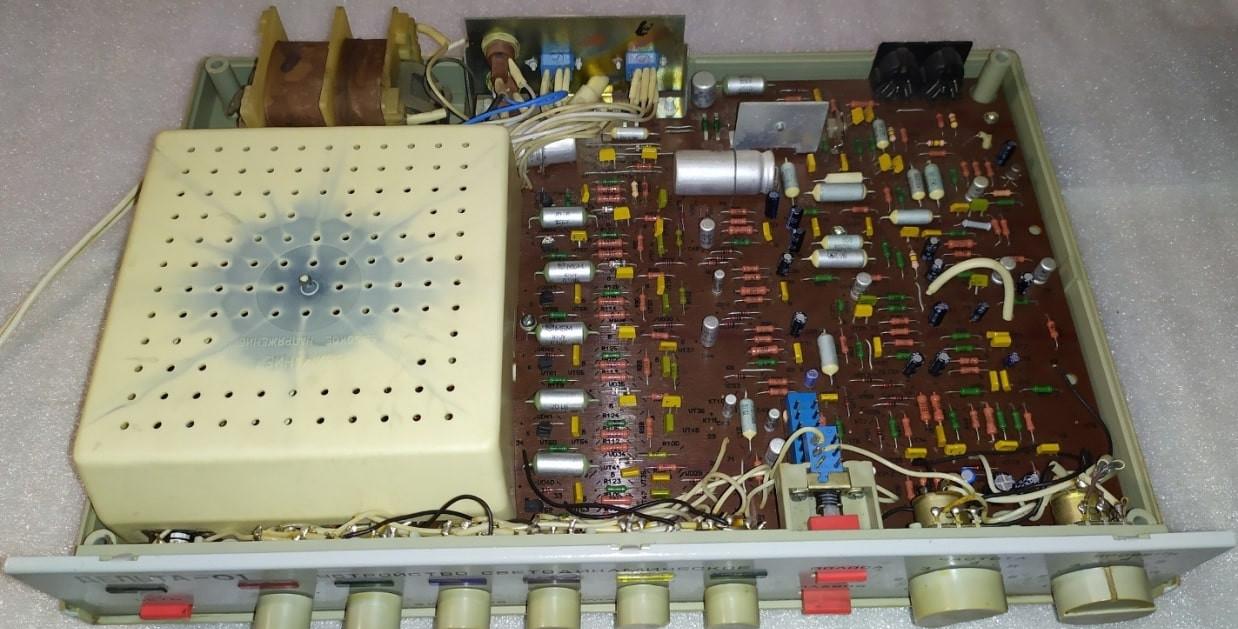

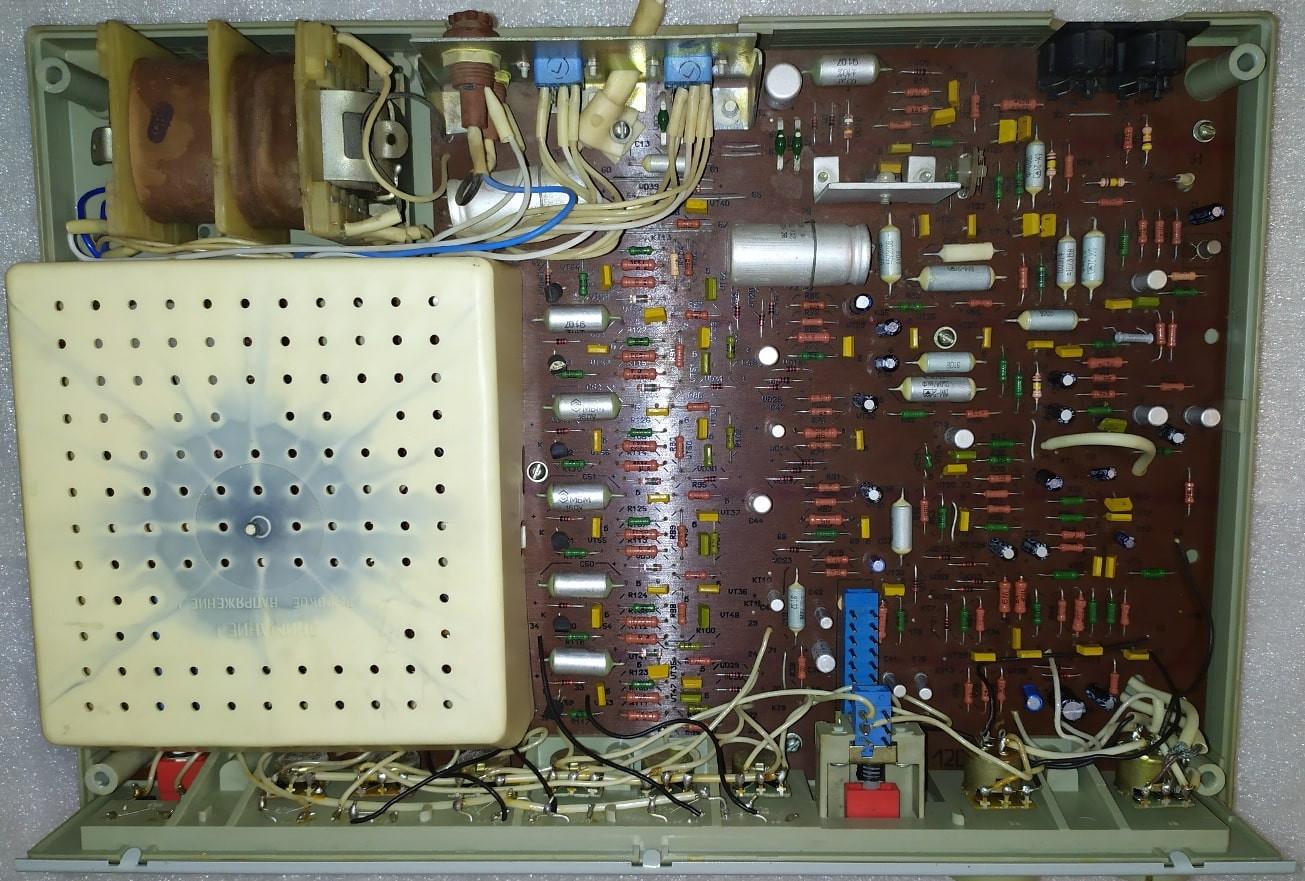

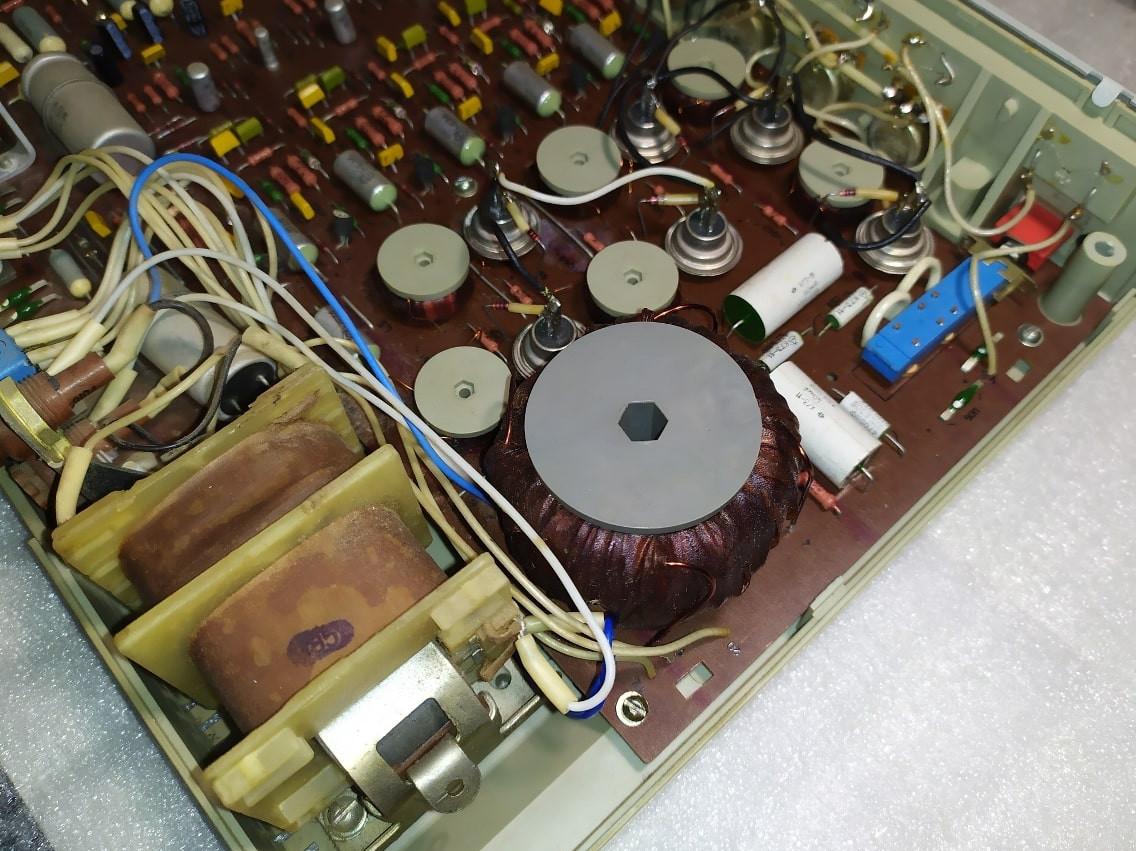

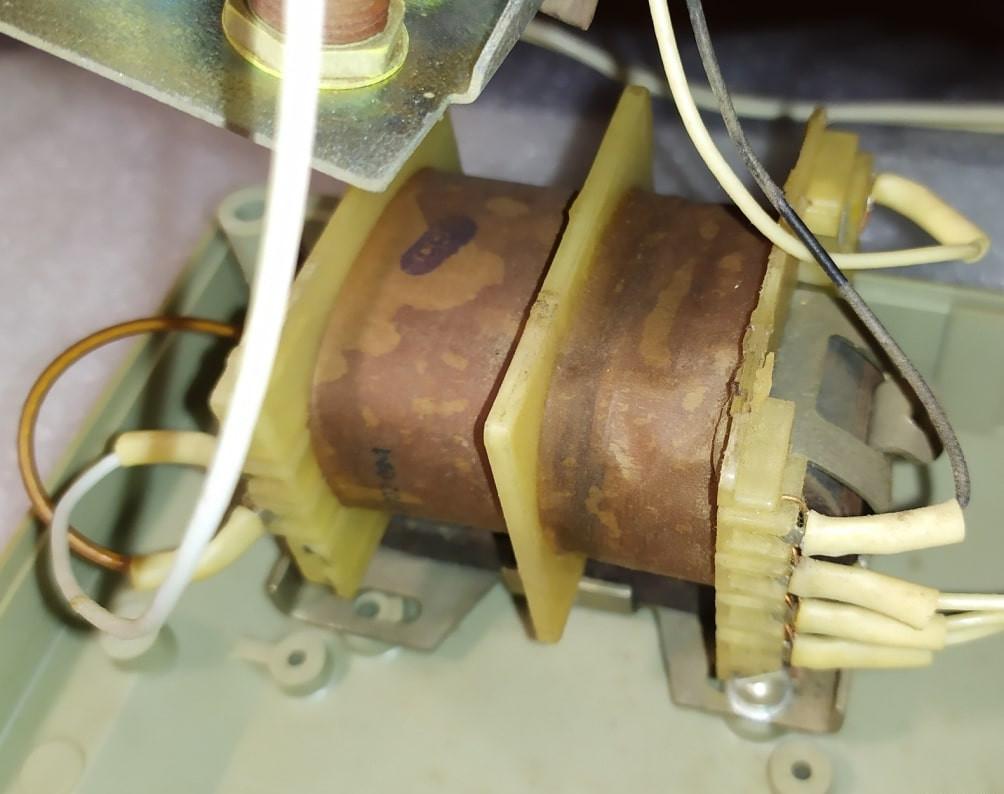

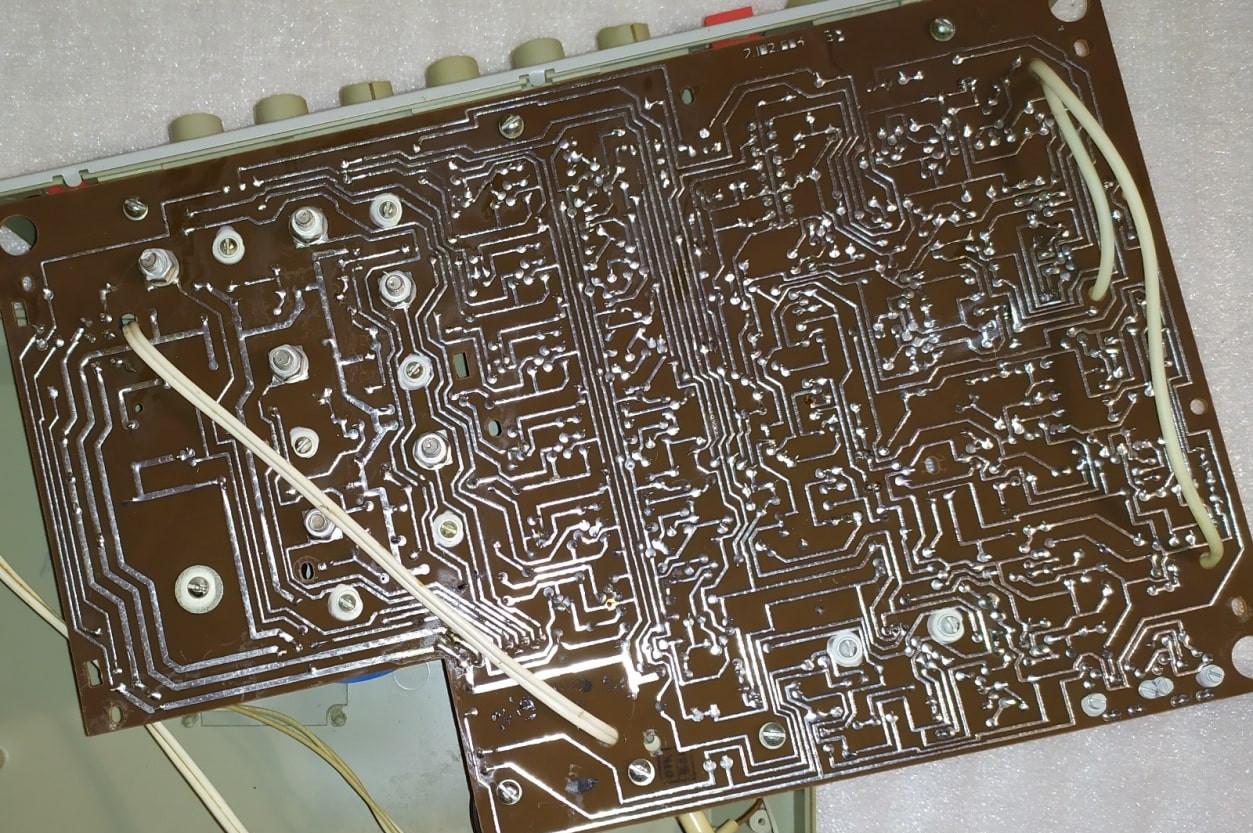

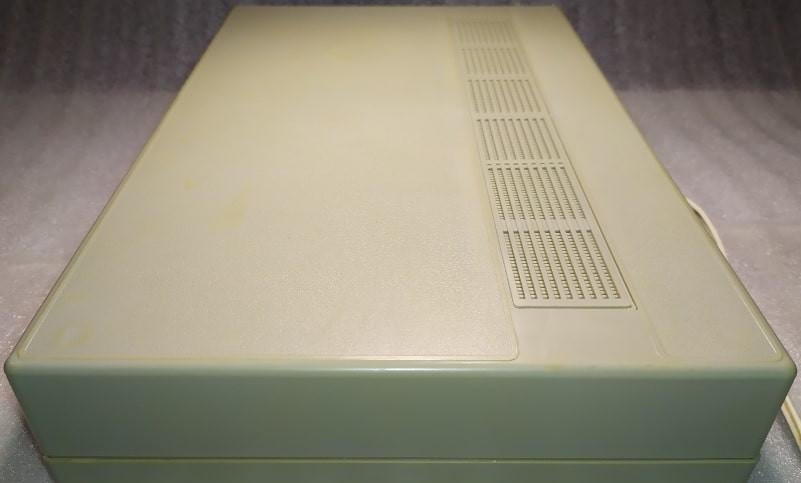

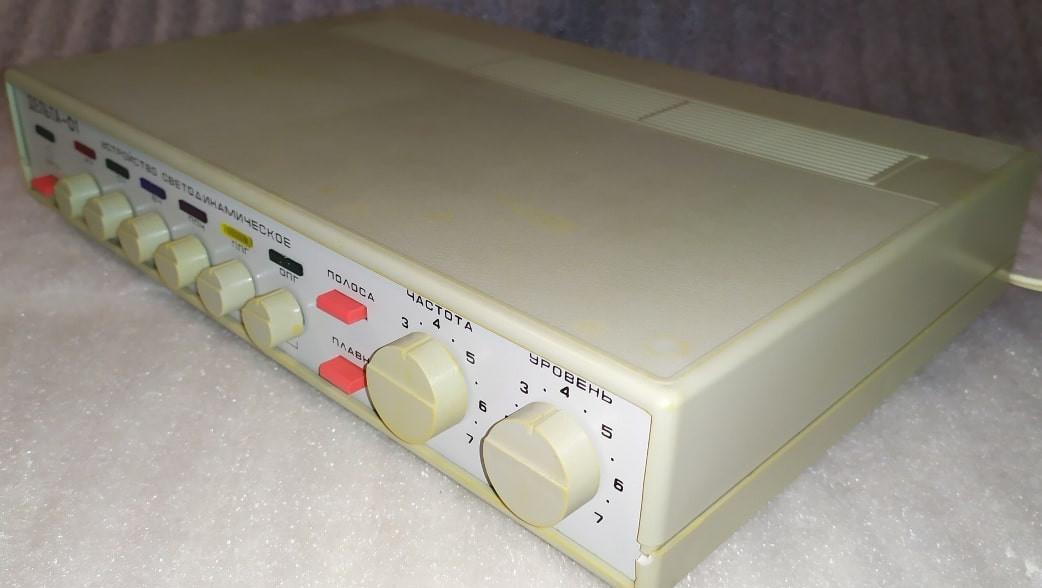

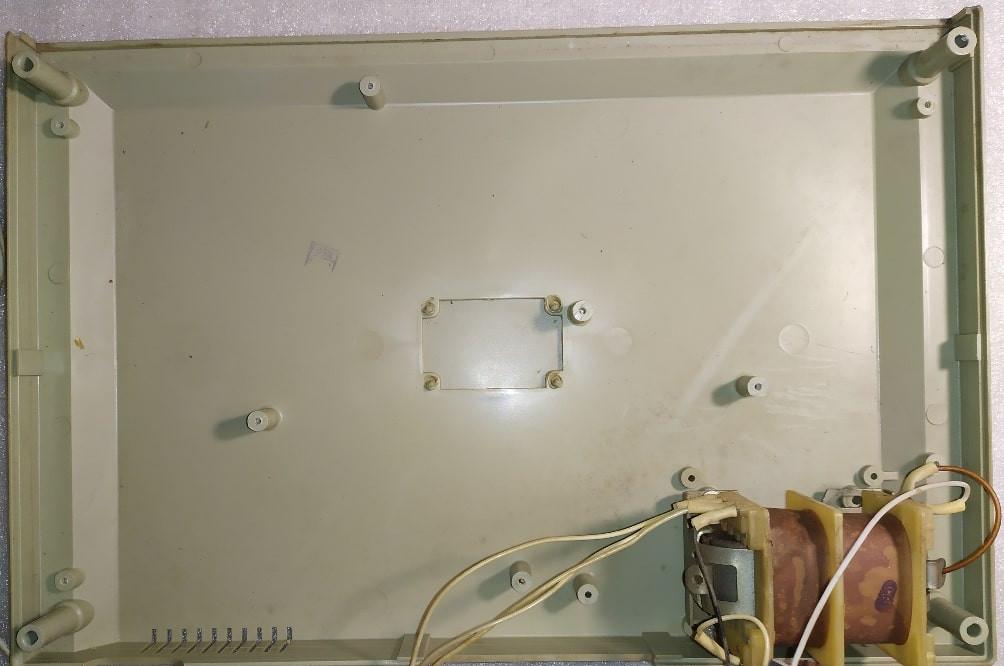

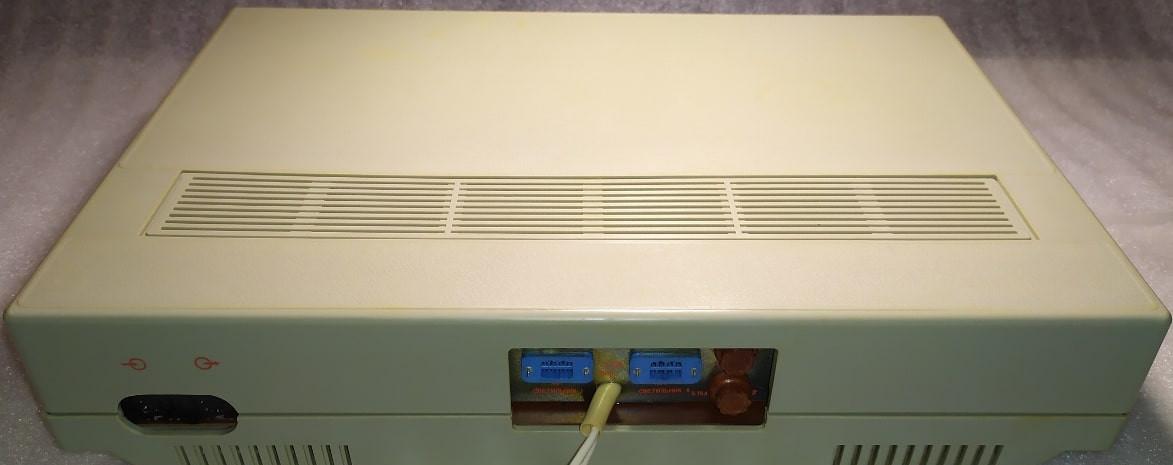

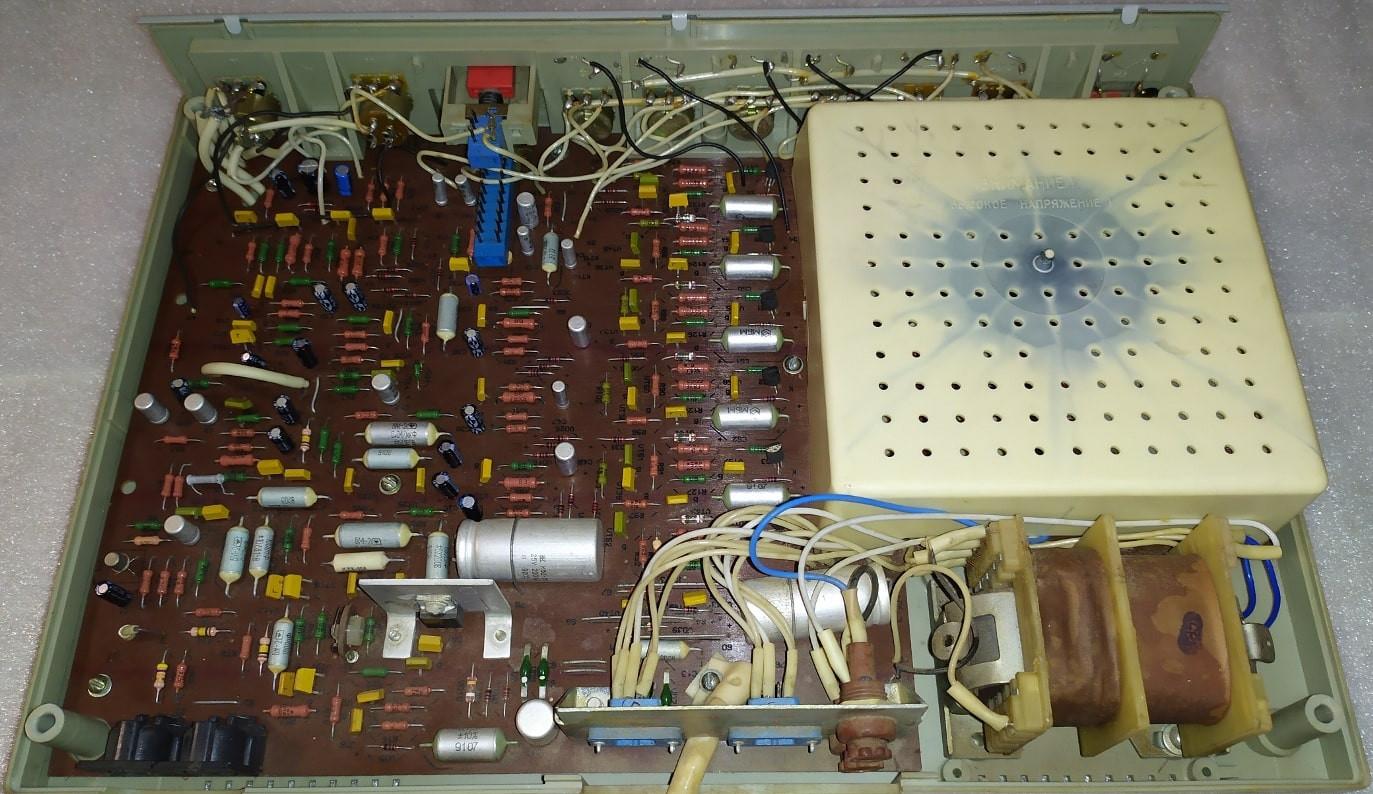

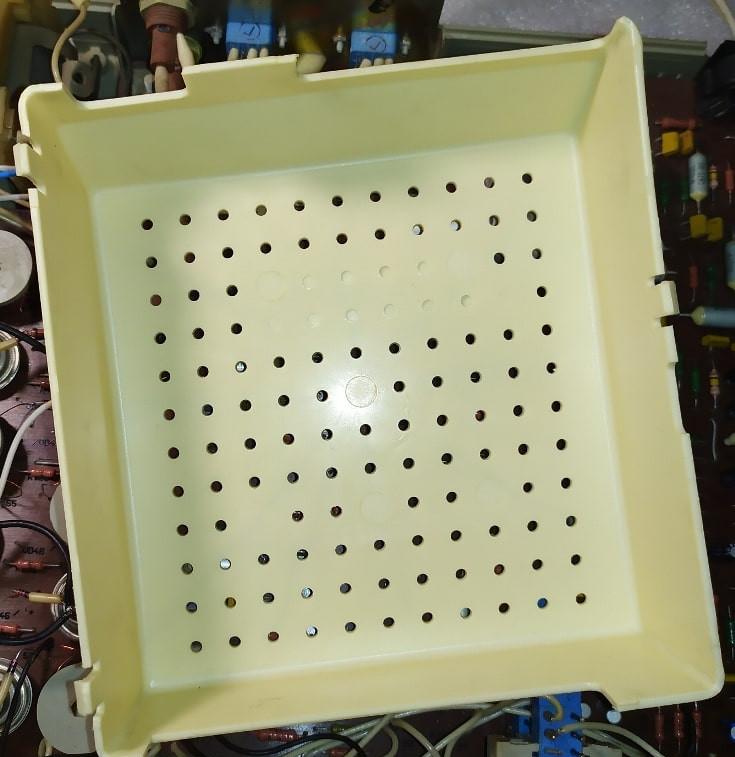

Блок управления (корпус изготовлен из пластмассы) содержит всю электронику для обработки сигнала. Внутри расположены выходные тиристоры, катушки и сетевой трансформатор. Конструкция предусматривает доступ к внутренним компонентам для ремонта или модернизации.
