Стерео усилитель MF1 на TDA7293: характеристики и продажа
Предлагаю к продаже качественный стерео усилитель по известной схеме MF1, построенный на легендарной микросхеме TDA7293. Это надежное решение для домашнего аудио, обеспечивающее чистый и мощный звук. Для тех, кто ищет более компактные решения, рекомендуем обратить внимание на LM2877 — УМЗЧ 2х4Вт.
Технические характеристики
Усилитель обладает следующими параметрами:
- Мощность: 2x50 Вт на нагрузку 4 Ом.
- Напряжение питания: ±27 В.
- Блок питания: Мощный торроидальный трансформатор, намотанный с заниженной индукцией. Обмотки выполнены качественным проводом ПЭВ-2.
- Конденсаторы: Емкость фильтра питания составляет 12х2200 мкФ/35 В на плате блока питания, плюс дополнительные 4х2200 мкФ/35 В на платах усилителей.
- Выпрямитель: Диодный мост на диодах КД202, каждый из которых шунтирован пленочным конденсатором для снижения помех.
- Защита: Индивидуальная защита АС на каждый канал. Предохранители установлены для цепи питания каждого плеча каждой микросхемы.

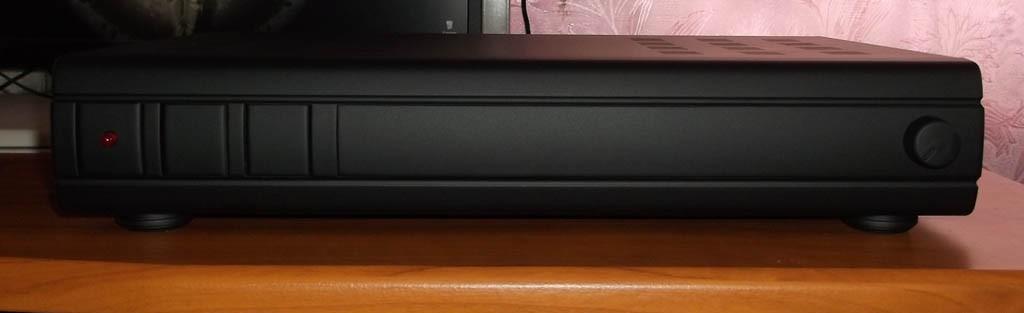

- Управление: Выключатель сети совмещен со светодиодным индикатором.
Конструкция и особенности

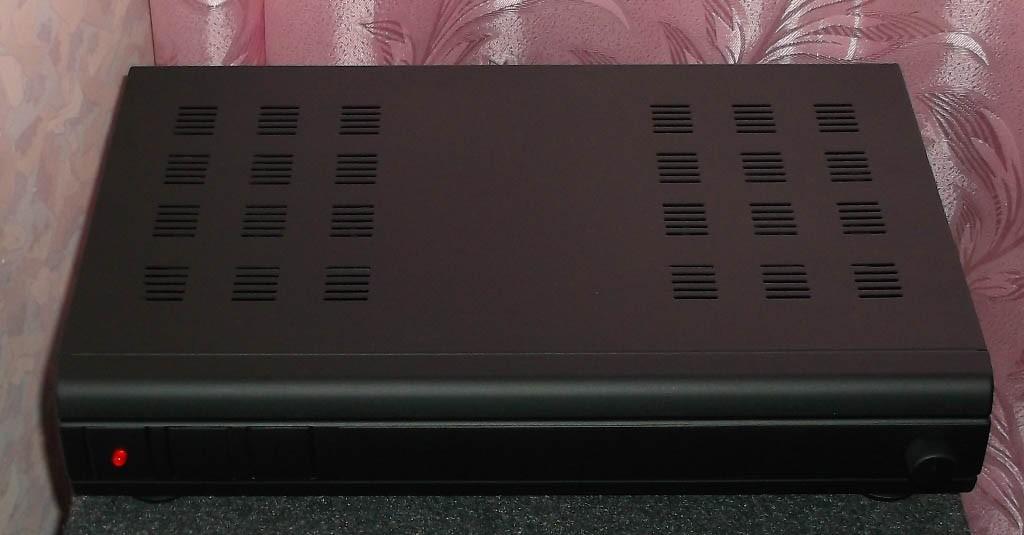

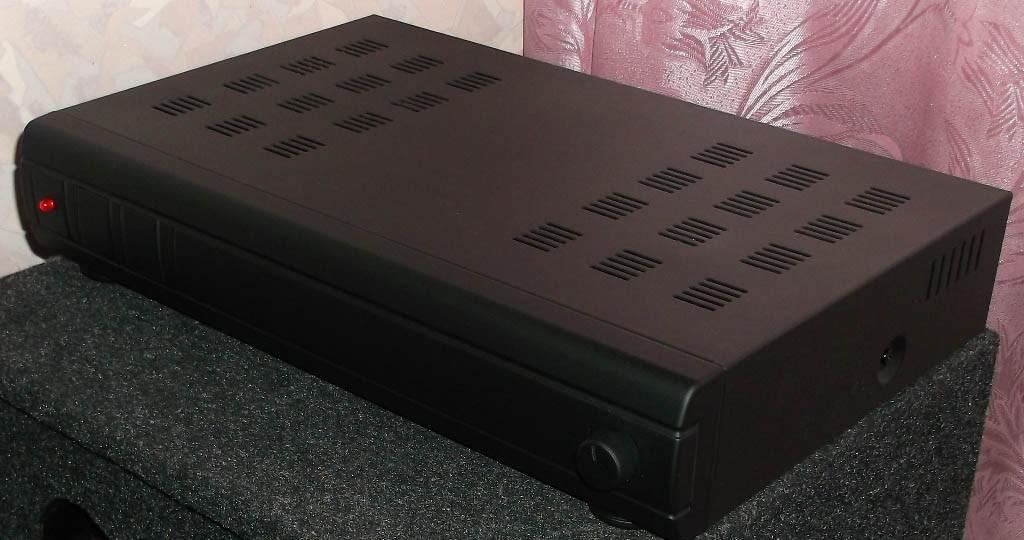

Корпус устройства изготовлен из корпуса спутникового TV-тюнера, который был доработан напильником для обеспечения лучшей вентиляции и эстетики. Площадь радиатора составляет чуть более 1000 см², чего вполне достаточно для рассеивания тепла при выходной мощности 2х50 Вт на нагрузку 4 Ом.

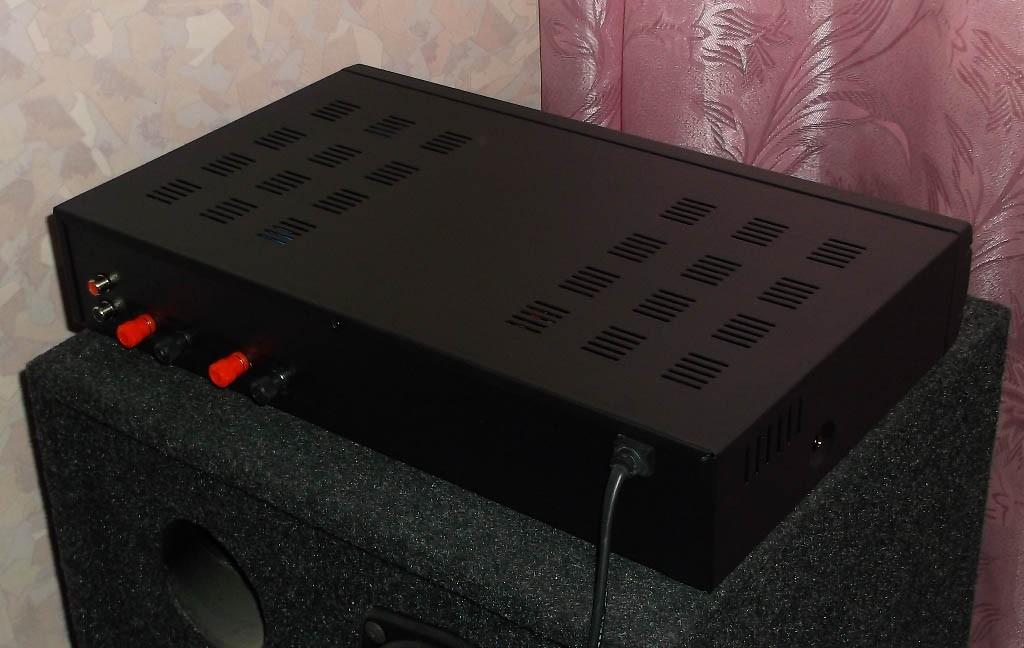

При подключении нагрузки 2 Ом максимальная мощность возрастает до 2х75 Вт. В таком режиме рекомендуется использовать принудительное охлаждение. Однако, если задействован только один канал на нагрузку 2 Ом, усилитель справляется с охлаждением самостоятельно без дополнительных вентиляторов. Входы выполнены через разъемы RCA, выходы поддерживают подключение как по типу «банан», так и зажимами «лопатка».
Важным преимуществом данной сборки является полное отсутствие фона при прослушивании, что обеспечивает чистоту звука даже на высоких уровнях громкости.
Звучание и применение
Данный усилитель отлично подойдет как для домашнего использования с акустическими системами типа S-90 и им подобными, так и для более качественной полочной или напольной акустики. Звук заметно преобразится в лучшую сторону.
Особенностью схемы MF1 является специфическое звукоизлучение: при прослушивании фонограмм звук кажется исходящим не от самих колонок, а немного отступив в стороны. Это снижает направленность АС и делает звуковую картину более широкой и насыщенной.
Если вас интересуют другие решения на базе популярных микросхем, вы можете посмотреть Мостовой усилитель 2*5Вт на TDA7266S в нашем каталоге.
Цена усилителя = 80$
Находится в Украине (Сумская область). Отправлю «наложенным платежом» по территории Украины. В другие страны возможна отправка по предоплате 100% + стоимость почтовых услуг.
Подробнее по почте:
