Усилитель TA2022 Tripath: обзор, характеристики и схема подключения
Изготовитель: Китай.

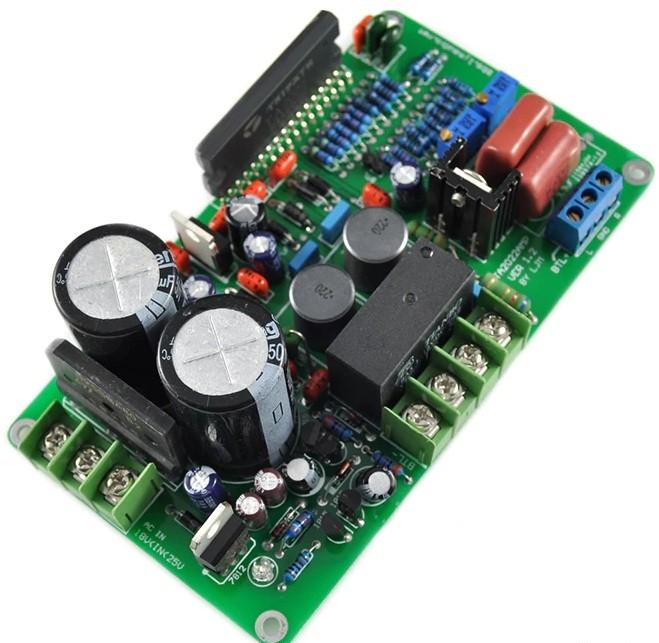

Плату усилителя на базе микросхемы TA2022 можно приобрести в 3 вариантах:
- набор для самостоятельной сборки без TA2022;
- набор для самостоятельной сборки с TA2022;
- готовая плата с TA2022.
Плату усилителя на TA2022 можно приобрести в 3 вариантах:
Усилитель – один из первых цифровых усилителей, дотягивающих до показателей Hi-Fi. Данная микросхема была внесена в список «25 микросхем, которые потрясли мир» по версии журнала IEEE Spectrum. Компания Tripath придумала даже новый класс, объявив свое устройство усилителем класса T (хотя принцип работы соответствует классу D). Если вам нужна более бюджетная альтернатива, обратите внимание на TDA7297 – плата усилителя из Китая.
Технические характеристики TA2022
Модель TA2022 является логическим продолжением линейки Tripath, предлагая высокую мощность при компактных размерах.
Характеристики:
- Тип: Стерео усилитель мощности класса Т
- Выходная мощность: 125 Вт/4 Ом (88 Вт/8 Ом)
- Выходная мощность на канал при КНИ 0,1%: 90 Вт/4 Ом (60 Вт/8 Ом)
- Выходная мощность на канал при КНИ 0,015%: 70 Вт/4 Ом (45 Вт/8 Ом)
- Выходная мощность при мостовом включении: 100 Вт/4 Ом (200 Вт/8 Ом)
- Динамический диапазон: 102 дБ
Мостовой режим (BTL) и схема подключения TA2022

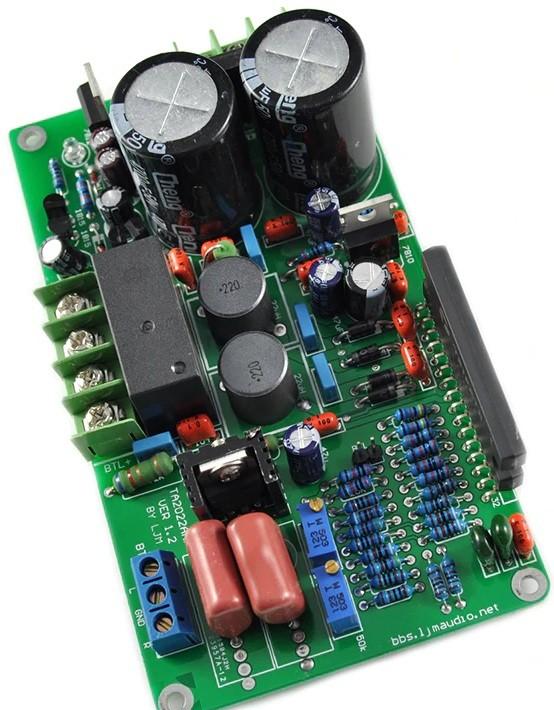

Усилитель может работать в мостовом режиме (BTL). Питание на плату усилителя подается переменное, со средней точкой от 18 В до 24 В для мостового режима и от 20 В до 24 В для 2-х канального режима. Но рекомендуемое напряжение составляет 22-0-22 В. В блоке питания установлен диодный мост на 25 А и пара фильтрующих конденсаторов 4700 мкФ/50 В. Входной конденсатор пленочный Panasonic на 3,3 мкФ. Кроме блока питания на плате установлена защита для акустических систем на реле.
Если вам нужна еще более мощная альтернатива, обратите внимание на УМЗЧ на TA8208H, который предлагает иные возможности по мощности.
Для тех, кто ищет компактное решение для небольших колонок, отличным выбором станет TA2024 Tripath – усилитель класса Т (15 Вт/4 Ом).
