Усилитель TPA3116D2 2.1 с Bluetooth: обзор и подключение
Плата усилителя TPA3116D2 2.1 с поддержкой Bluetooth — это компактное и мощное решение для создания качественной акустической системы. Данное устройство объединяет возможности классического стереоусилителя и отдельного канала для сабвуфера, что позволяет получить насыщенный звук с глубокими басами. Микросхема TPA3116D2 является современным аналогом более старых решений и часто используется в самодельных Hi-Fi системах. Для сравнения, если вы ищете решение исключительно для наушников, стоит обратить внимание на Hi-Fi усилитель для наушников на TPA6120A2, однако для комнатной акустики данный модуль 2.1 подходит идеально.
Изготовитель: Китай.
Цена: $17 за плату 2.1 с bluetooth или $25 за плату 2.1 с bluetooth + корпус.
В продаже представлены варианты как с модулем беспроводной связи, так и без него. Также можно приобрести усилитель в прозрачном пластиковом боксе, что избавляет от необходимости подбирать отдельную коробку. По своей сути, этот усилитель является гибридом стереоусилителя и сабвуферного канала, построенных на базе одних и тех же эффективных микросхем класса D.
Технические характеристики TPA3116D2
Усилитель обладает впечатляющими параметрами для своего размера, обеспечивая чистое звучание при питании от стандартных блоков питания.
- Частотный диапазон (основные АС): 20 – 20 000 Гц
- Частотный диапазон (НЧ динамик/сабвуфер): 26 – 160 Гц
- Диапазон рабочего напряжения: постоянное 12 – 24 В / 9 А
- Чувствительность аудиовхода: 0,5 – 0,8 В
- Сопротивление выхода (основные АС): 3,5 – 8 Ом
- Сопротивление выхода (НЧ канал): 2 – 8 Ом
- Максимальная мощность (основные АС): 2 х 50 Вт / 4 Ом
- Максимальная мощность (сабвуфер): 100 Вт / 2 Ом
- Дальность Bluetooth: более 8 м без преград
- Габариты платы: 101 х 100 х 26 мм
Описание и управление
Конструкция платы построена на двух микросхемах TPA3116D2. Одна из них работает в стандартном двухканальном (стерео) режиме, обслуживая левую и правую колонки. Вторая микросхема включена в мостовую схему (BTL), что позволяет выдавать увеличенную мощность для одного сабвуферного канала. Такая архитектура обеспечивает баланс между качеством стерео-сцены и силой низких частот.

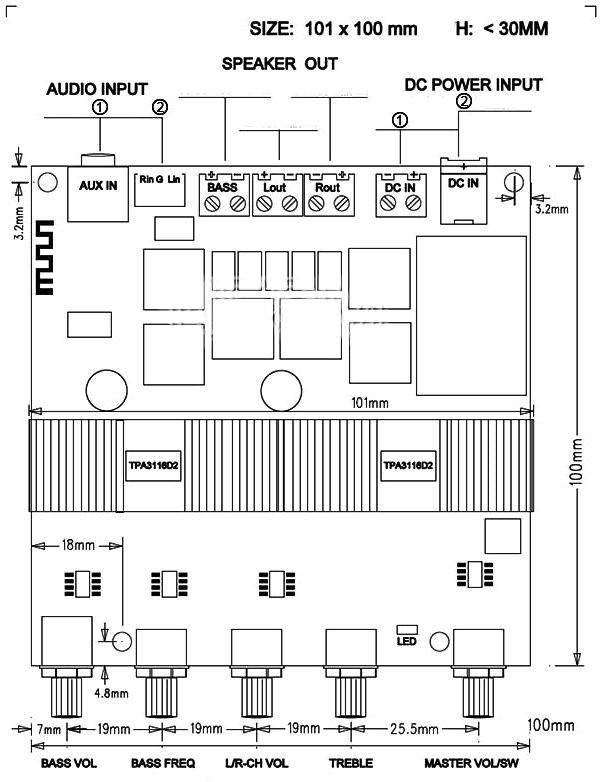

На передней панели расположены 5 регуляторов для тонкой настройки звука. Расположение элементов (слева направо) следующее:
- Регулятор частоты среза сабвуферного канала (Crossover).
- Регулятор громкости сабвуферного канала.
- Регулятор громкости стереоканалов (основные АС).
- Регулятор высоких частот (Treble) для стереоканалов.
- Общая регулятор громкости (Master Volume).
Внутреннее устройство и подключение
Передняя часть платы содержит предварительный усилитель и блоки эквалайзера. Под левым и правым радиаторами охлаждения установлены сами микросхемы усилителей. За ними располагается выходная часть, справа от которой находится питающий блок, а слева — модуль приема Bluetooth (кварцевый резонатор и соответствующая микросхема).
На задней панели разъемы расположены в удобном для монтажа порядке (слева направо):
- Разъем питания и винтовые клеммы для подачи постоянного напряжения (12–24 В).
- Выходные клеммы для правого, левого каналов и сабвуфера.
- 3-х пиновый аудиовход (для подключения внешнего Bluetooth-модуля или других источников).
- Аудиовход типа Jack 3,5 мм для прямого подключения телефона или плеера.
Варианты исполнения

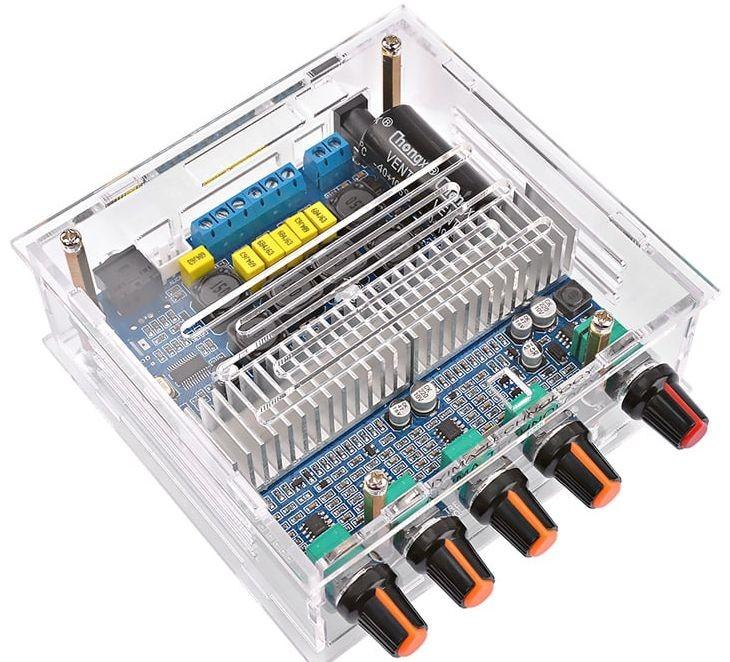

Усилитель доступен в нескольких модификациях: с модулем Bluetooth и без него. Также популярны версии в прозрачном пластиковом корпусе, которые выглядят эстетично и не требуют дополнительной сборки шасси. Для тех, кто интересуется альтернативными решениями для мощной акустики, можно рассмотреть Xiaomi Tongshifu Copper Master Bluetooth Speaker как пример готового коммерческого продукта, хотя плата TPA3116D2 дает больше свободы в кастомизации звука. Если же вам нужен еще более мощный вариант для серьезной домашней студии, обратите внимание на ICEpower ICE50ASX2 (SE/BTL version).

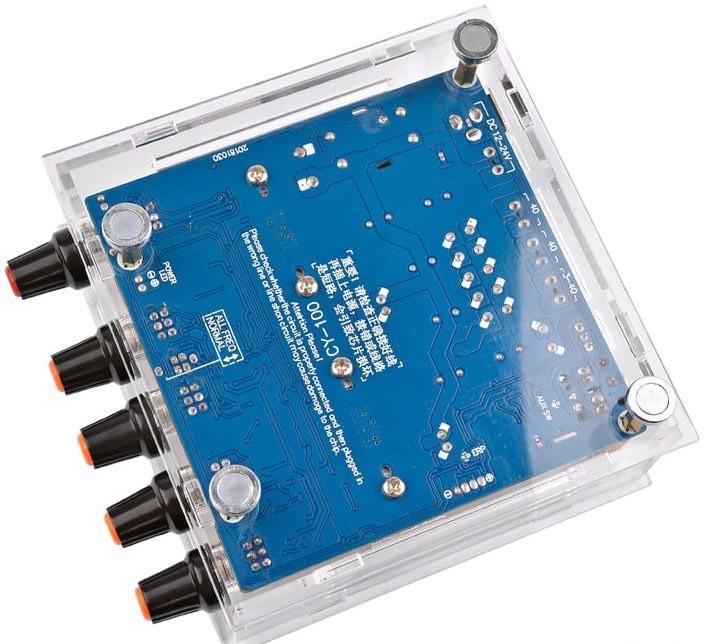

Пластмассовый корпус:
