Трехполосный регулятор тембра: схема и подключение

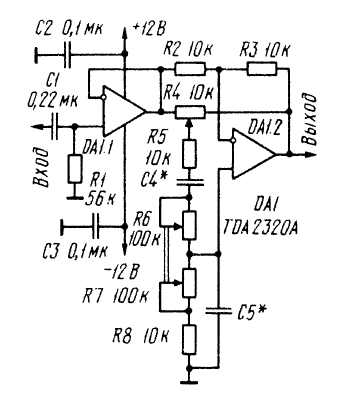

Трехполосный регулятор тембра — это пассивное устройство, позволяющее гибко настраивать звуковой сигнал в трех независимых частотных диапазонах. Устройство состоит из трех соединенных последовательно идентичных звеньев, которые отличаются друг от друга только элементами, задающими частоту среза: резисторами R5, R6, R7, R8 и конденсаторами C4, C5. Подобная структура обеспечивает линейность АЧХ и минимальные искажения сигнала.

Для тех, кто ищет альтернативные решения, рекомендуем ознакомиться со схемой пятиполосного регулятора тембра на пассивных элементах, которая предлагает более широкую гибкость настройки.

Номиналы конденсаторов моста для соответствующих полос приведены в таблице ниже. Правильный подбор этих компонентов критически важен для достижения заданных частот регулирования.

Принцип работы и настройка

Частоты регулирования АЧХ в пределах указанных в таблице полос выбираются с помощью сдвоенных переменных резисторов R6 и R7. Это позволяет синхронно менять частоту среза для соответствующих полос. Требуемый подъем или спад АЧХ (до ±14 дБ) на этих частотах устанавливается переменными резисторами R4.

Входное сопротивление устройства составляет 56 кОм, что является стандартным значением для большинства аудиоисточников и предусилителей. Высокое входное сопротивление гарантирует минимальную нагрузку на источник сигнала.

Если вам требуется более сложная обработка сигнала, обратите внимание на семиполосный эквалайзер с активными фильтрами, который использует операционные усилители для усиления и фильтрации.

Технические характеристики

• Количество полос: 3
• Входное сопротивление: 56 кОм
• Диапазон регулировки: ±14 дБ
• Элементы настройки: Сдвоенные переменные резисторы (R6, R7), однополюсные (R4)

Для правильного подключения регулятора к усилительной аппаратуре важно соблюдать полярность и экранирование кабелей. Подробные рекомендации по сборке и монтажу можно найти в статье про усилитель с раздельной регулировкой тембра.
