Усилитель на TDA8920B: схема, характеристики и подключение

ИМС TDA8920B выпускается в корпусах HSOP24 и DBS23P. Этот мощный усилитель класса D широко применяется в бытовой и автомобильной аудиотехнике, телеаппаратуре, а также в любых системах мультимедиа. Благодаря высокому КПД и компактным размерам, он является отличным выбором для создания мощных акустических систем. Если вас интересует более компактное решение для маломощных колонок, обратите внимание на TDA8925 — УМЗЧ класса D (2*15…25Вт).

Усилитель на базе TDA8920B поддерживает широкий диапазон питающего напряжения от +/-12 до +/-30 В. Выходная мощность достигает 110 Вт на канал (нагрузка 3 Ом) при напряжении питания +/-27 В и уровне нелинейных искажений (КНИ) 10%. При снижении выходной мощности до 87 Вт (нагрузка 3 Ом) КНИ составляет не более 0,5%, а при мощности 1 Вт на частоте 1 кГц искажения минимальны и не превышают 0,05%.

Технические характеристики TDA8920B

Коэффициент усиления усилителя фиксированный и равен 30 дБ. Микросхема обладает гибкими возможностями включения: усилитель может работать как в стерео-режиме, так и в мостовом варианте, что позволяет увеличить выходную мощность при работе на одну нагрузку. Устройство оснащено комплексной системой защиты, включающей улучшенную защиту от короткого замыкания на выходе, термозащиту от перегрева и защиту от электростатических разрядов (ESD) на всех выводах.

Схема включения и обвязка

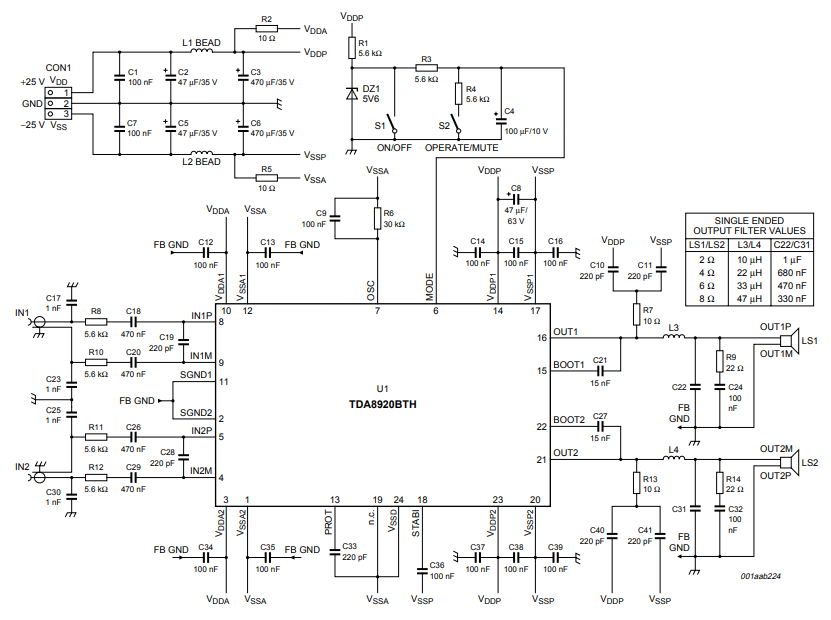

Для корректной работы усилителя необходимо правильно подобрать обвязку. Принципиальная электрическая схема подключения TDA8920B представлена ниже. Обратите внимание на номиналы фильтрующих конденсаторов и дросселей, так как от их качества зависит уровень шума и стабильность работы.

Пошаговая инструкция по подключению

При сборке усилителя своими руками следуйте рекомендациям из даташита. Особое внимание уделите питанию: используйте стабилизированные блоки питания с достаточным запасом по току. Для снижения ВЧ-помех входные и выходные конденсаторы должны быть качественными. Если вы планируете собрать более простую конструкцию, например, Стереоусилитель на TDA8920В, схема может быть немного упрощена, но основные принципы остаются прежними.

Расчет компонентов и типичные ошибки

Частая ошибка начинающих радиолюбителей — использование проводов недостаточного сечения для питания. Это приводит к просадкам напряжения и появлению гула в колонках. Также важно правильно разместить микросхему на радиаторе, обеспечивая хороший теплоотвод, так как даже при высоком КПД класс D выделяет значительное количество тепла при большой выходной мощности.

Для тех, кто хочет расширить свои знания по усилителям, рекомендуем ознакомиться с проектом УМЗЧ 4 х 50 Вт на TDA7560, который предлагает другую топологию и возможности.

Полная документация, включая электрические характеристики и рекомендации по трассировке печатной платы, доступна в оригинальном datasheet. Скачать файл можно по ссылке ниже:
