Усилитель Jean Hiraga класса А: схема сборки и характеристики

Проект усилителя Jean Hiraga в классе А является классикой аудиофильского самодельного строительства, предлагая чистое и прозрачное звучание. Для достижения оптимальных результатов в данной модификации блок питания был существенно доработан: применены конденсаторы общей емкостью 127000 мкФ на канал, что превышает рекомендованную автором схему величину в три раза. Силовой трансформатор использован тороидальный мощностью 500 Вт, вместо базовых 160 Вт, что обеспечивает запас прочности и стабильность напряжения. Если вы ищете альтернативные решения, стоит также рассмотреть УМЗЧ 7 Вт (класс А) для сравнения подходов к проектированию.

Электрическая схема:

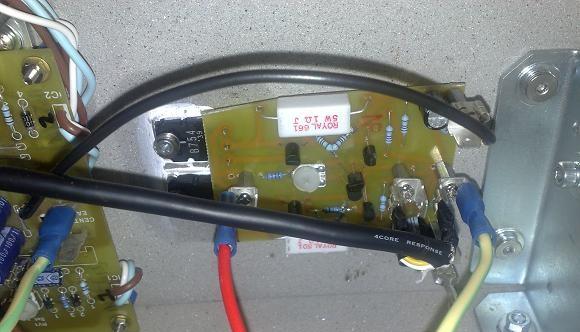

Монтаж и печатная плата

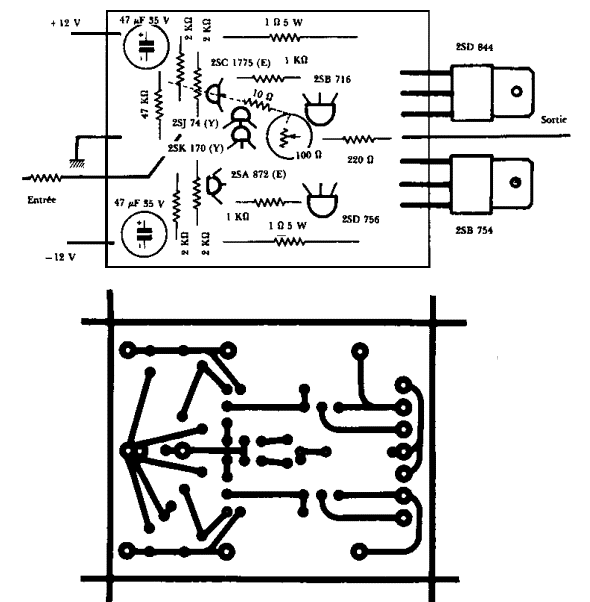

Монтажная схема и печатная плата:

Блок питания

Схема блока питания:

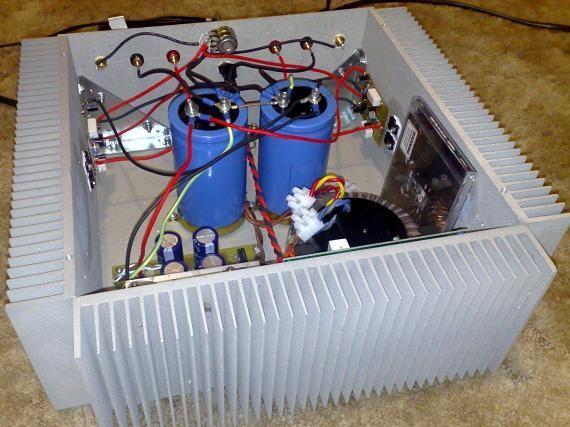

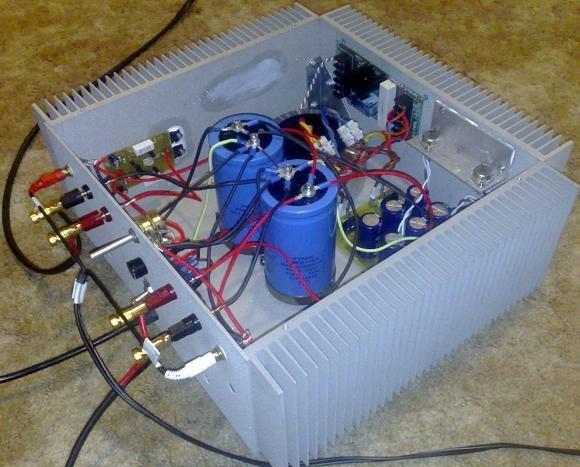

Корпус и исполнение

Корпус выполнен из алюминиевых радиаторов размером 350х180х35 мм, обработанных пескоструйной машиной для улучшения теплоотдачи и эстетики. Задняя стенка имеет толщину 3 мм, а боковые и верхняя крышки — по 4 мм. В передней части установлен индикатор питания – голубой 3 мм светодиод. Для тех, кто интересуется историей аудио, полезно изучить GRUNDIG Box 406, чтобы понять эволюцию акустических систем.

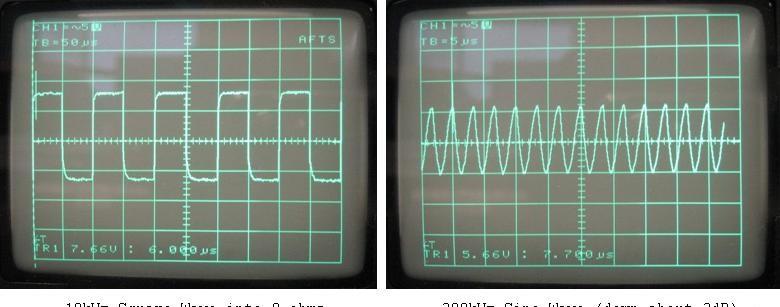

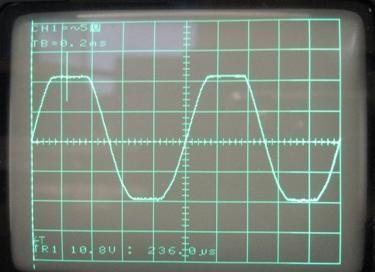

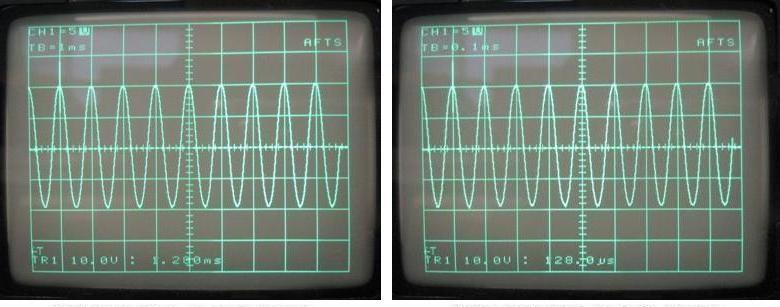

Звуковые характеристики

Звучанием я очень доволен. Оно действительно никого не разочарует. Выходной мощности на удивление достаточно. Что поражает меня больше всего так это возможность различать инструменты и шумы в звуковой сцене. Я считаю, что эта ясность и правильность звучания достигается за счет простой схемы усилителя. В целом и в заключении я хочу порекомендовать данный усилитель всем тем, кто ценит качество звука. Для сравнения можно также посмотреть на Усилитель Марка Хьюстона в классе А (5 Вт).
